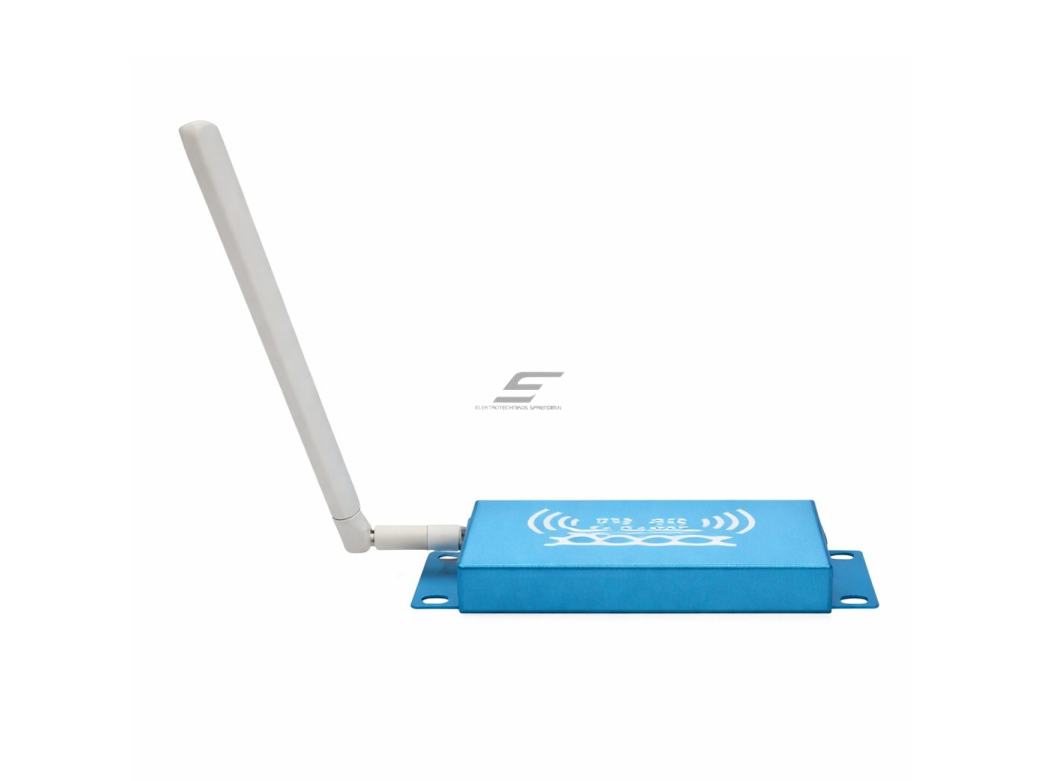

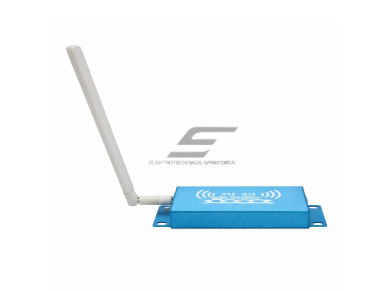

4G ryšio modulis MQ21 analizatoriui | Modbus TCP → 4G | RJ45 | 5 V DC / 2 A | DIN bėgelis 35 mm | MQ21-4G

Kodas: MQ21-4G

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 290.40 € su PVM
( 240.00 € be PVM )

Į krepšelį

4G ryšio modulis, skirtas tik MQ21 galios ir elektros kokybės analizatoriui. Perduoda analizatoriaus duomenis Modbus TCP protokolu per 4G tinklą, jungiamas per RJ45 ir montuojamas ant 35 mm DIN bėgelio. Reikia SIM kortelės su duomenų planu.

Prekės aprašymas

4G ryšio modulis MQ21 analizatoriui | Modbus TCP → 4G | RJ45 | 5 V DC / 2 A | DIN bėgelis 35 mm | MQ21-4G

MQ21-4G – 4G ryšio modulis, skirtas MQ21 galios ir elektros kokybės analizatoriui. Jis perduoda analizatoriaus duomenis Modbus TCP protokolu mobiliuoju tinklu, jungiamas per RJ45 ir montuojamas skyde ant 35 mm DIN bėgelio. Pagal tiekėjo duomenis per modulį perduodami matavimai, įvykiai ir bangos formos.

Pagrindinė mintis:
MQ21 analizatorius objekte be laidinio interneto tampa pasiekiamas nuotoliniu būdu – duomenys keliauja į serverį ar debesį per 4G. Modulis montuojamas tame pačiame skyde ant DIN bėgelio ir naudoja tik apie 1,6 W. Tinka tik MQ21 analizatoriui; kitiems Modbus įrenginiams rinkitės PQ-4G.

Paskirtis
tik MQ21 analizatoriui

Ryšys
Modbus TCP → 4G

Maitinimas
5 V DC / 2 A

Sąnaudos
~1,6 W

Prijungimas ir integracija

Modbus TCP – MQ21 analizatorius ir modulis keičiasi duomenimis Modbus TCP protokolu; modulis juos perduoda per 4G.
RJ45 – Analizatorius jungiamas prie modulio RJ45 jungtimi skyde.
4G – Duomenys siunčiami mobiliuoju tinklu į serverį ar debesį – nereikia laidinio interneto objekte.
SIM – Reikia SIM kortelės su duomenų planu. Prieš montuodami patikrinkite operatoriaus aprėptį skydo vietoje.

Veikimo principas

Modulis užspaudžiamas ant 35 mm DIN bėgelio šalia MQ21, sujungiamas su analizatoriumi per RJ45, prijungiamas 5 V DC / 2 A maitinimas ir įdedama SIM kortelė.

Modulis gauna MQ21 duomenis Modbus TCP protokolu ir perduoda juos 4G tinklu į nustatytą serverį ar debesį.

Analizatoriaus matavimai pasiekiami nuotoliniu būdu realiu laiku – galite stebėti tinklo parametrus ir įvykius nevažiuodami į objektą.

Kuo naudingas MQ21-4G modulis?
Elektros kokybės problemas – įtampos kritimus, harmonikas, perkrovas – matote tada, kai jos vyksta, net jei objekte nėra interneto. Tai sutrumpina gedimų paieškos laiką ir sumažina važinėjimą.

Techninės specifikacijos

Prekės tipas	4G ryšio modulis elektros kokybės analizatoriui
Gamintojas / modelis	MQ21-4G
Paskirtis	MQ21 galios ir elektros kokybės analizatorius
Ryšys	Modbus TCP → 4G
Jungtis	RJ45
Maitinimas	5 V DC / 2 A (rekomenduojama)
Sąnaudos	~1,6 W
Matmenys	107 × 50 × 29 mm
Montavimas	35 mm DIN bėgelis
Darbinė temperatūra	−20…+85 °C
Laikymo temperatūra	−40…+85 °C
Suderinamumas	tik MQ21 analizatorius

Pagrindinės funkcijos

Modbus TCP per 4G – MQ21 duomenys be laidinio interneto
Nuotolinė prieiga – analizatoriaus matavimai pasiekiami iš bet kur
Matavimai ir įvykiai – pagal tiekėjo duomenis, perduodamos ir bangos formos
DIN montavimas – tame pačiame skyde kaip ir MQ21
Mažos sąnaudos – apie 1,6 W
Pramoninis temperatūros diapazonas – darbas −20…+85 °C

Kuo skiriasi nuo panašių prekių?

PQ-4G – Universalus Modbus TCP / RTU → 4G modulis įvairiems analizatoriams ir skaitikliams, tvirtinamas M4 varžtais; MQ21-4G skirtas tik MQ21 ir montuojamas ant DIN.
4G LTE Wi-Fi modemas (USB) – Sukuria Wi-Fi tašką smart-MAIC įrenginiams; MQ21-4G Wi-Fi tinklo nekuria ir dirba tik su MQ21.
D103 tinklo analizatoriai – smart-MAIC D103 jungiasi prie debesies per Wi-Fi; MQ21-4G suteikia 4G ryšį MQ21 analizatoriui.

Kur naudojamas?

Pramonės įmonių skirstomieji skydai
Transformatorinės ir pastotės
Komerciniai pastatai be IT tinklo prieigos
Nutolę gamybos padaliniai
Laikini elektros kokybės matavimai objekte
Siurblinės ir kiti nuotoliniai objektai

Naudojimas pagal poreikį

Elektros kokybės inžinieriui.
Stebi MQ21 matavimus ir įvykius nuotoliniu būdu ir greičiau nustato problemų priežastis.

Elektros ūkio vadovui.
Gauna MQ21 duomenis iš objektų, kur IT tinklo prieiga ribota ar jos nėra.

Paslaugų teikėjui, atliekančiam matavimus.
Palieka MQ21 objekte matuoti kelias savaites ir duomenis renka per 4G be kelionių.

Praktinis panaudojimas

Jeigu gamykloje periodiškai išsijungia įranga ir įtariamas įtampos kritimas, tada MQ21 su MQ21-4G moduliu skyde perduoda matavimus per 4G – įvykį matote nuotoliniu būdu ir galite susieti jį su įrangos sutrikimu, nelaukdami vizito objekte.

Pliusai

Montuojamas ant DIN bėgelio šalia analizatoriaus
Mažos sąnaudos – apie 1,6 W
Nereikia laidinio interneto
Platus darbinės temperatūros diapazonas −20…+85 °C
Kompaktiškas – 107 × 50 × 29 mm

Minusai / ribojimai

Tinka tik MQ21 analizatoriui – kitiems įrenginiams rinkitės PQ-4G
Reikia SIM kortelės su duomenų planu ir mobiliojo ryšio aprėpties
LTE dažnių juostos nenurodytos – suderinamumą su vietiniu operatoriumi patikrinkite prieš užsakant
Skirtas profesionaliam naudojimui – reikia Modbus TCP ir tinklo konfigūravimo žinių

Saugos ir montavimo pastabos

Montuojamas skyde ant DIN bėgelio; skydo 230 V dalį jungia kvalifikuotas elektrikas, išjungus įtampą
Naudokite stabilizuotą 5 V DC / 2 A maitinimo šaltinį
Ryšio laidus tieskite atskirai nuo galios kabelių
Metaliniame skyde mobiliojo ryšio signalas silpnesnis – prieš paleidimą patikrinkite signalo stiprumą

Greitas pasirinkimo gidas

Tik MQ21

Modbus TCP → 4G

RJ45

DIN 35 mm

Tinka, kai reikia:

nuotoliniu būdu matyti MQ21 duomenis be laidinio interneto
stebėti elektros kokybės įvykius iš biuro
montuoti ryšio modulį tame pačiame DIN skyde

Patikrinkite prieš naudojimą:

ar jūsų analizatorius – MQ21
ar skydo vietoje yra operatoriaus 4G aprėptis
ar turite 5 V DC / 2 A maitinimo šaltinį ir SIM su duomenų planu

Svarbus priminimas: Modulis neveikia be MQ21 analizatoriaus, SIM kortelės su duomenų planu ir mobiliojo ryšio. Jis perduoda duomenis, bet pats elektros kokybės nematuoja.

DUK

Ar tinka kitiems analizatoriams?
Ne, modulis skirtas tik MQ21; kitiems Modbus įrenginiams naudokite PQ-4G.

Kokiu protokolu perduoda duomenis?
Modbus TCP per 4G tinklą.

Ar reikia SIM kortelės?
Taip, reikia SIM kortelės su duomenų planu.

Kaip montuojamas?
Ant 35 mm DIN bėgelio skyde.

Kiek energijos naudoja?
Apie 1,6 W, rekomenduojamas maitinimas 5 V DC / 2 A.

Ar tinka smart-MAIC D103?
Ne, D103 jungiasi per Wi-Fi; be Wi-Fi jam naudokite 4G LTE Wi-Fi modemą.

4G ryšio modulis MQ21 analizatoriui – MQ21-4G

4G ryšio modulis MQ21 galios ir elektros kokybės analizatoriui: Modbus TCP per 4G, RJ45, 5 V DC / 2 A, apie 1,6 W, montavimas ant 35 mm DIN bėgelio.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
