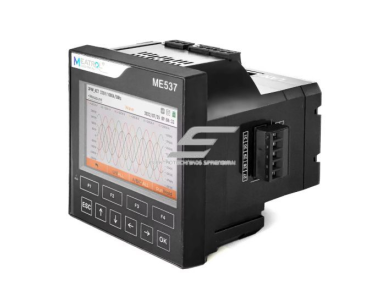

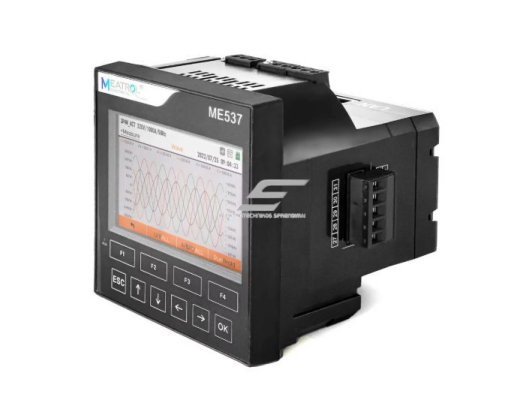

  •   Panelinis | skaitmeninis | multifunkcinis elektros tinklo analizatorius | su Rogowski jutiklių palaikymu | 3.5" IPS | Modbus TCP / RS485 | ME537
      Panelinis | skaitmeninis | multifunkcinis elektros tinklo analizatorius | su Rogowski jutiklių palaikymu | 3.5" IPS | Modbus TCP / RS485 | ME537 1
      Panelinis | skaitmeninis | multifunkcinis elektros tinklo analizatorius | su Rogowski jutiklių palaikymu | 3.5" IPS | Modbus TCP / RS485 | ME537 2

    Panelinis | skaitmeninis | multifunkcinis elektros tinklo analizatorius | su Rogowski jutiklių palaikymu | 3.5" IPS | Modbus TCP / RS485 | ME537

    Kodas: ESME537
    Pasiteirauti apie prekę
    Kaina 726.00 € su PVM
    ( 600.00 € be PVM )

    Daugiafunkcis elektros tinklo analizatorius, skirtas srovių, įtampų, galios, energijos ir elektros kokybės matavimui bei analizei. Įrenginys dirba su išoriniais srovės jutikliais – Rogowski ritėmis (333 mV) arba srovės replėmis – todėl gali būti lanksčiai pritaikomas nuo šimtų iki kelių tūkstančių amperų matavimams. Dėl 3,5 colio IPS ekrano, įvykių registravimo, bangos formų atvaizdavimo ir Modbus ryšio, analizatorius tampa centriniu energijos stebėsenos ir elektros kokybės kontrolės sprendimu pramonėje, komerciniuose pastatuose ir energetikos projektuose.

    Srovės jutikliai (Rogowski ritės ar srovės replės) neįeina į komplektą ir pasirenkami atskirai pagal matavimo poreikį.

  • Prekės aprašymas

    Techninės specifikacijos

    • Tipas: Daugiafunkcis elektros tinklo analizatorius (panelinis)
    • Modelis: ME537
    • Ekranas: 3,5" spalvinis IPS
    • Maitinimas: 85–305 VAC; 100–430 VDC
    • Tinklo dažnis: 50 Hz
    • Atmintis: 32 GB TF kortelė
    • Duomenų perdavimas: USB (U-disk režimas)
    • Komunikacija: Ethernet – Modbus TCP; RS485 – Modbus RTU

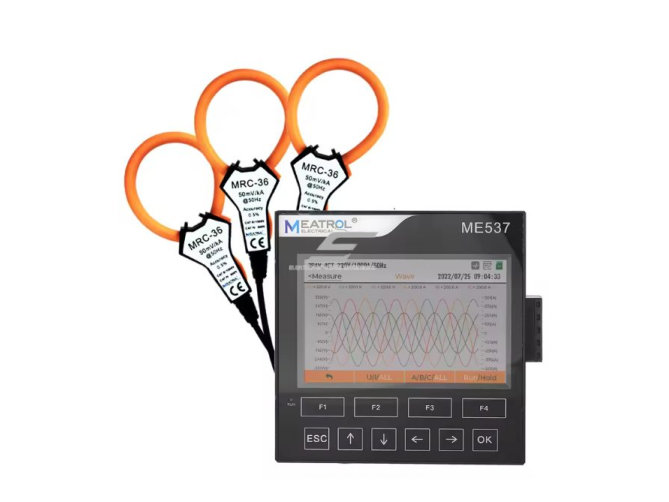

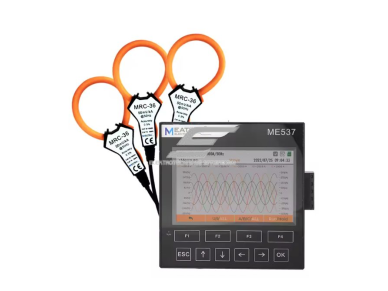

    • Srovės jutiklių palaikymas: Rogowski ritės 333 mV; Srovės replės ST08 (10 A / 320 mV)
    • Įtampos prijungimas: per VT iki 500 kV

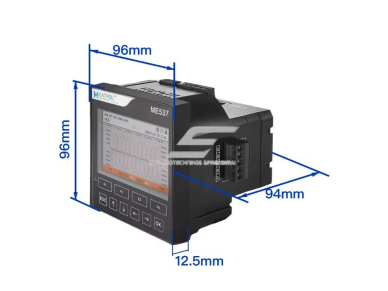

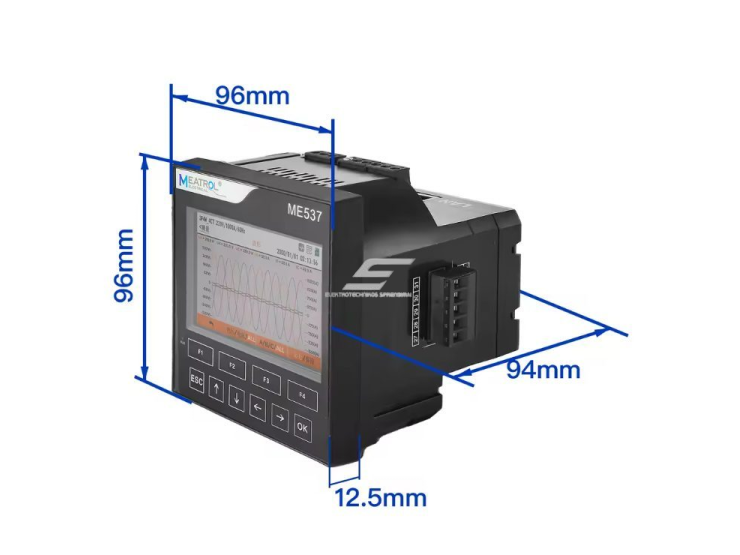

    • Montavimas: panelinis (elektros skydo duryse)
    • Rekomenduojami srovės jutikliai: 100 A – MRC-16; 300 A – MRC-24; 600 A – VRC-36; 1000 A – NRC-XL-100; 3000 A – NRC-XL-150; 6000 A – NRC-XL-200

    Funkcijos

    • Srovės, įtampos, galios ir energijos matavimas – realaus laiko ir sukauptų reikšmių stebėsena
    • Elektros kokybės analizė – tinklo stabilumo ir apkrovų įvertinimas
    • Harmonikos, disbalansas, sag / swell – elektros trikdžių aptikimas
    • Bangų formų atvaizdavimas – srovės ir įtampos signalų vizualizacija
    • Įvykių registravimas ir duomenų kaupimas – istorinių įvykių fiksavimas
    • Modbus TCP / RS485 komunikacija – integracija su BMS, SCADA, PLC
    • Rogowski ritės palaikymas – saugus didelių srovių matavimas

    Naudojimas

    • Inžinieriui / energetikos specialistui: Analizatorius leidžia analizuoti elektros tinklo kokybę, harmonikas, disbalansą ir apkrovas, tinka energetiniams auditams, pramonės projektams ir gedimų analizei.
    • Elektromontuotojui / sistemų integratoriui: Panelinis montavimas, Modbus TCP / RS485 ryšys ir platus jutiklių palaikymas leidžia lengvai integruoti į BMS, SCADA ar PLC sistemas.
    • Pastatų valdytojui ir pažangiam vartotojui: Puikus sprendimas komerciniams pastatams, gamybos cechams, saulės elektrinėms, kai svarbu stebėti ne tik energijos kiekį, bet ir jos kokybę.

    Pliusai

    • Platus matavimo funkcijų spektras viename įrenginyje
    • Rogowski ritės palaikymas – saugus didelių srovių matavimas
    • Didelė 32 GB vidinė atmintis
    • Modbus TCP ir RS485 komunikacija
    • Aiškus IPS ekranas su bangų atvaizdavimu

    Minusai

    • Srovės jutikliai į komplektą neįeina
    • Skirtas profesionaliam naudojimui (perteklinis paprastiems buitiniams matavimams)
    • Reikalingas teisingas Rogowski ritės ar replių parinkimas
    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
