Geeltäidisega harumuhv | 1 × 10–50 mm² | haru 1 × 2,5–25 mm² | 0,6/1 kV | 145 × 70 × 32 mm | IP68 | SHARK 150Y | SH6150
Tootekood: SH6150Hind 11.67 € KM-ga( 9.65 € KM-ta )SHARK 150Y (SH6150) on silikoongeeliga eeltäidetud harumuhv 0,6/1 kV kaablitele: põhikaabel 1 × 10–50 mm², haru 1 × 2,5–25 mm². Komplektis olev isoleeritud ühendus võimaldab teha haru ilma põhikaablit läbi lõikamata. Korpus 145 × 70 × 32 mm, kaitse IP68 (IPX8).
-
Geeltäidisega harumuhv | 1 × 10–50 mm² | haru 1 × 2,5–25 mm² | 0,6/1 kV | 145 × 70 × 32 mm | IP68 | SHARK 150Y | SH6150

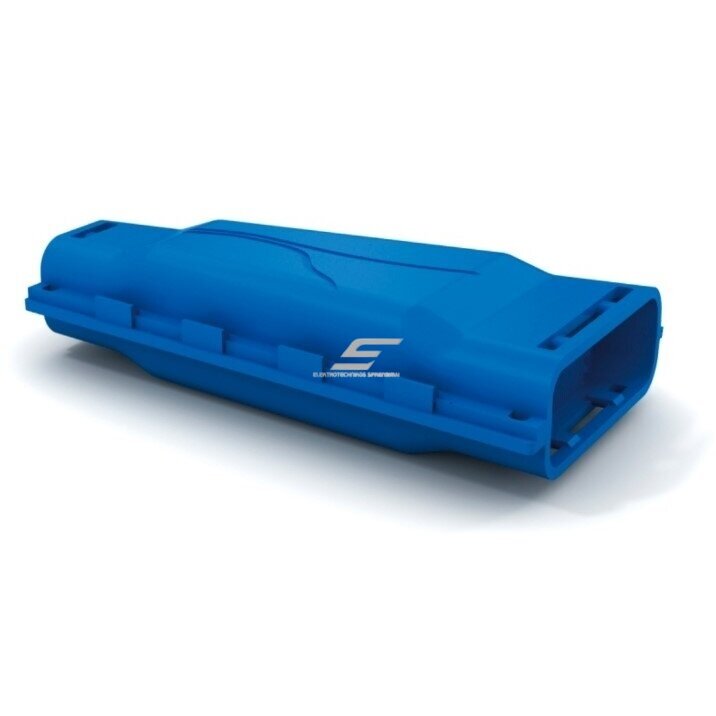

SHARK 150Y (SH6150) on silikoongeeliga eeltäidetud harumuhv 0,6/1 kV kaablitele: põhikaabel 1 × 10–50 mm², haru 1 × 2,5–25 mm². Komplektis olev isoleeritud ühendus võimaldab teha haru ilma põhikaablit läbi lõikamata. Korpus 145 × 70 × 32 mm, kaitse IP68 (IPX8).
Põhimõte:
Kui olemasolevalt liinilt on vaja toidet valgustile, pumbale või muule tarbijale, võimaldab harumuhv seda teha põhikaablit lõikamata ja ilma eraldi jaotuskarbita. Geel tihendab ühenduse maa sees, kanalis või vee all ning korpuse saab kontrolliks avada.Tihedus
IP68 (IPX8)Sooned
1 × 10–50 mm²Mõõtmed
145 × 70 × 32 mmPinge
0,6/1 kVTööpõhimõte
Kaabli kest ja soonte isolatsioon eemaldatakse juhendis näidatud pikkuses, sooned ühendatakse klemmiplokis või ühenduses ja pingutatakse (kus näidatud – kaasasoleva kuuskantvõtmega).

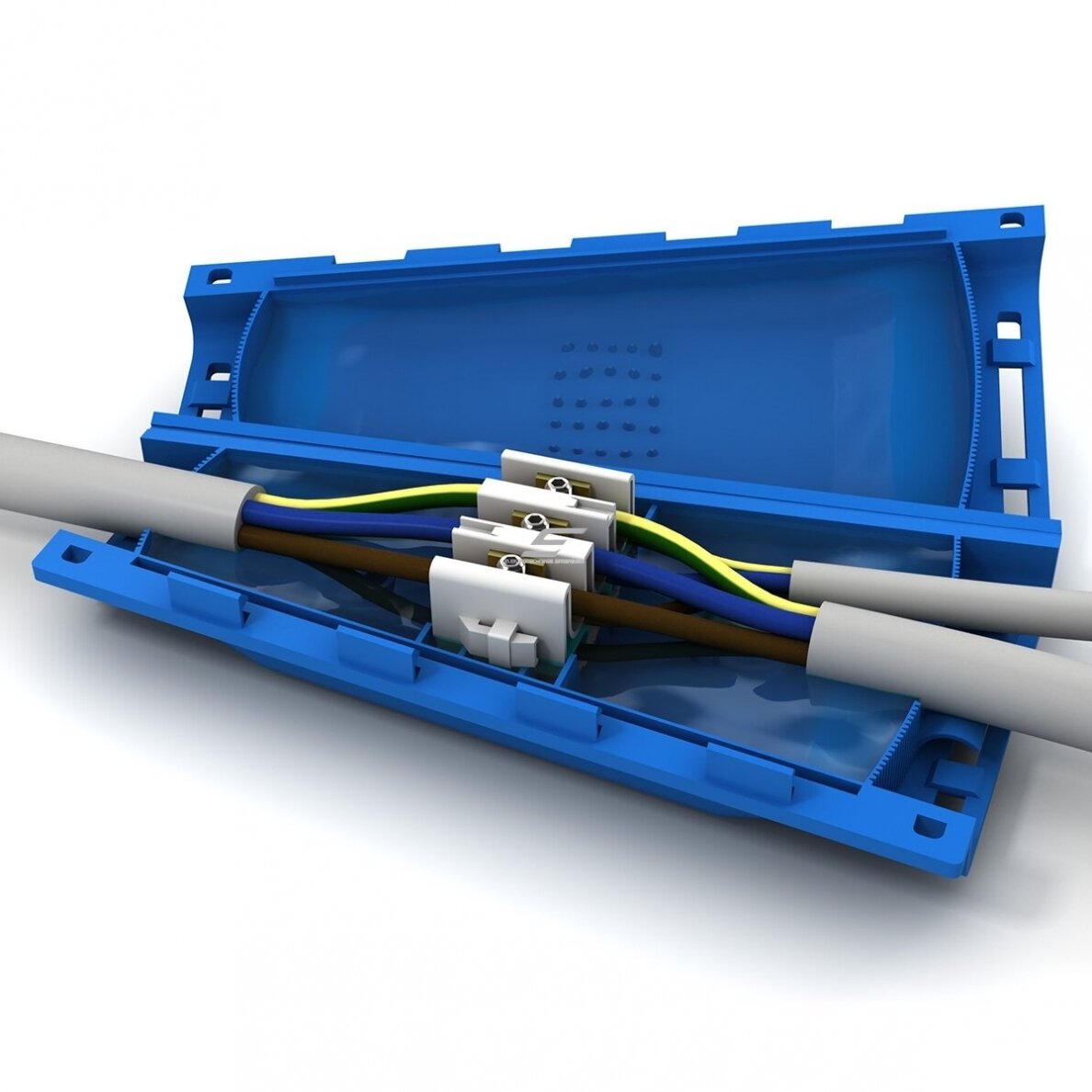

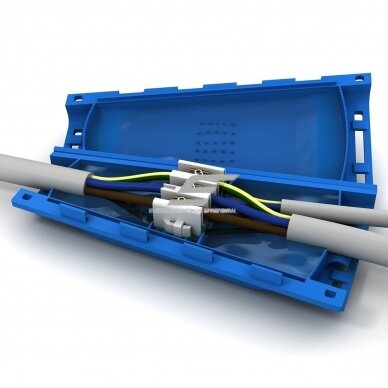

Ühendus surutakse geeliga täidetud korpusesse sisemiste vaheseinte vahele ja korpus klõpsatakse kinni. Sulgemisel geel surutakse välja ja ümbritseb sooni ning kaablikesta mõlemas otsas – tekib tihe tõke vee ja mustuse vastu.
Tulemuseks on topeltisolatsiooniga ühendus, mida saab paigaldada otse maasse, kanalisse, õhku või vee alla. Kaablisidemed läbi korpuse avade fikseerivad kaablid ja vähendavad ühendusele mõjuvat tõmbekoormust.
Miks valida SHARK 150Y?
Ühendus on valmis mõne minutiga ilma vaigu segamise, kõvenemise ootamise ja kuumutamiseta. Geelil puudub säilivusaeg ning muhvi saab kontrolliks või muudatusteks avada.Tehnilised andmed
Toote tüüp Geeliga eeltäidetud harumuhv (Y) haruühendusega Tootja / seeria SHARK (Etelec, Itaalia) Mudel SHARK 150Y Kood SH6150 Põhikaabel (soonte arv × ristlõige) 1 × 10–50 mm² Haru 1 × 2,5–25 mm² Klemmid komplektis Isoleeritud U-kujuline messingist kruviga ühendus, kaablisidemed Juhid Ainult vask Nimipinge 0,6/1 kV Mõõtmed (P × L × K) 145 × 70 × 32 mm Kaitseaste IP68 (IPX8) Töötemperatuur −20…+90 °C Korpus Polüpropüleen (PP), sinine, UV-kindel, isekustuv (EN 60695-2-11) Täidis Läbipaistev mittetoksiline silikoongeel Paigalduskoht Otse maasse, maa all, õhus, kaablikanalites, vee all Standardid EN 50393, EN 60695-2-11, CEI 20-37/2-1, CEI 20-37/4; RoHS Korduv avamine Jah Säilivusaeg Piiramatu Peamised omadused
- Geeliga eeltäidetud – ilma vaigu ja kõvenemise ootamiseta.
- Korduvalt avatav – kontakte saab kontrollida ja ümber teha.
- Läbipaistev silikoongeel – on näha, kas geel ümbritses sooni hästi.
- Topeltisolatsioon – geel ja korpus isoleerivad ühendust koos.
- UV-kindel PP korpus – sobib välja ja õhku.
- Kaablite kinnitus sidemetega – väiksem tõmbekoormus ühendusele.
Kus kasutatakse?
- Tänava- ja territooriumivalgustuse harud postidele või valgustitele
- Maa-alused kaablitrassid hoonete vahel
- Pumbad, kaevud, purskkaevud, tiigid
- Kaevetöödel kahjustatud kaabli remont
- Niisked kaablikanalid ja šahtid
- Tööstus- ja infrastruktuuriobjektide 0,4 kV võrgud
Kasutamine vastavalt vajadusele
Elektrikule.
Kiire ja tihe ühendus või haru objektil ilma vaigu ja eritööriistadeta.Maja või maakodu omanikule.
Usaldusväärne kaabliühendus maa sees välisvalgustite, väravaautomaatika või pumbani.Energeetikule / töövõtjale.
Korduvalt avatav ühendus, mida saab kontrollida isolatsiooni vahetamata.Praktiline näide

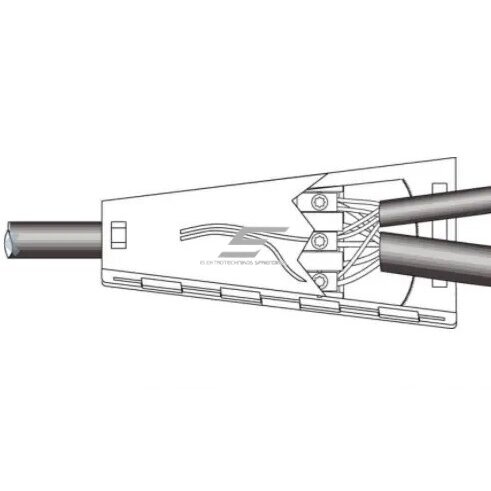

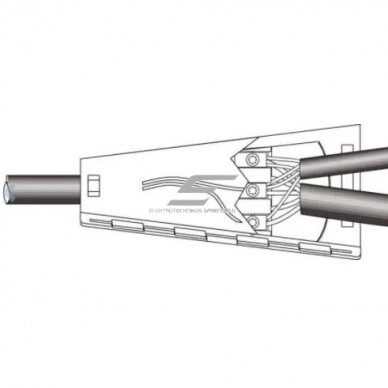

Kui maa-alusest valgustusliinist on vaja toita uut valgustit, põhikaablit läbi ei lõigata – haru ühendatakse ühendusega, ühendus surutakse SHARK 150Y geeli ja korpus suletakse. Liin jääb terviklikuks ja haru tihedaks.Plussid
- Kasutusvalmis – ilma vaigu, valamise ja kuumutamiseta
- Vee- ja tolmutihe (IP68 / IPX8)
- Avatav kontrolliks ja muudatusteks
- Mittetoksiline geel ilma säilivusajata
- Sobib maasse, õhku, kanalitesse ja vee alla
Miinused / piirangud
- Ainult 0,6/1 kV ja madalama pingega kaablitele
- Kaabli ristlõige ja soonte arv peavad vastama muhvi suurusele
- Komplekti ühendus on mõeldud vaskjuhtidele – alumiiniumi jaoks on vaja teist ühendust
- Töötemperatuur kuni +90 °C
Ohutus- ja paigaldusmärkused
- Tehke kõik tööd pinge välja lülitatuna ja veendudes, et pinget pole.
- Järgige tootja isolatsiooni eemaldamise pikkust – paljas soon ei tohi klemmist välja ulatuda.
- Pingutage klemmid ettenähtud momendiga; nõrgalt pingutatud kontakt kuumeneb.
- Pärast sulgemist kontrollige, et geel surutaks välja ja ümbritseks kaablit mõlemas otsas.
- Ärge kasutage muhvi suurema ristlõike või soonte arvuga kaablitele, kui ette nähtud.
Kiire valikujuhend
1 × 10–50 mm²haru 1 × 2,5–25 mm²0,6/1 kV145 × 70 × 32 mmIP68SHARK 150YSH6150Sobib, kui vajate:- Tihedalt ühendada või hargneda kaablit maa sees, väljas või vees
- Kiiret paigaldust ilma vaigu ja kõvenemiseta
- Võimalust ühendus hiljem avada
Kontrollige enne kasutamist:- Soonte arvu ja ristlõiget
- Juhtmaterjali (Cu / Al) ja ühenduse sobivust
- Kaabli läbimõõtu ja muhvi suurust
Oluline meeldetuletus: Muhv ei asenda ülekoormus- ja lühisekaitset – liin peab olema kaitstud kaitselüliti või sulavkaitsmetega, välisahelad aga rikkevoolukaitselülitiga.KKK
Kas on vaja lisada vaiku või geeli?
Ei, muhv on juba geeliga täidetud ja kasutusvalmis.Kas muhvi saab matta otse maasse?
Jah, tootja näeb ette paigalduse maasse, kanalitesse, õhku ja vee alla.Kas muhvi saab hiljem avada?
Jah, korpuse saab avada, ühenduse kontrollida ja uuesti sulgeda.Kas klemmid on komplektis?
Jah – isoleeritud u-kujuline messingist kruviga ühendus, kaablisidemed.Millisele pingele on muhv mõeldud?
0,6/1 kV madalpingekaablitele.Kas geelil on säilivusaeg?
Ei, geelil puudub säilivusaeg ja see on mittetoksiline.Geeltäidisega harumuhv | 1 × 10–50 mm² | haru 1 × 2,5–25 mm² | 0,6/1 kV | 145 × 70 × 32 mm | IP68 | SHARK 150Y | SH6150
