    Moodul-kolmefaasiline nutikas elektriarvesti releega | 60 A | 3×230/400 V | Wi-Fi Tuya | kaugjuhtimine | U/I kaitse | RS485 | DIN | Tomzn TO-DTS238

    Tootekood: TO-DTS238
    Vöötkood: 202211696490
    Küsi
    Hind 145.20 € KM-ga
    ( 120.00 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Kolmefaasiline DIN-arvesti sisseehitatud releega 3×230/400 V võrku kuni 60 A. Wi-Fi ja Tuya rakenduse kaudu näitab U, I, P, PF, sagedust ning eraldi imporditud ja eksporditud energiat, võimaldab toidet kaugelt sisse / välja lülitada, seada taimerit ning pinge- / ülekoormuskaitset. Lisaks on RS485 Modbus RTU; mitteäriliseks (sisemiseks) arvestuseks.

  • Info

    Moodul-kolmefaasiline nutikas elektriarvesti releega | 60 A | 3×230/400 V | Wi-Fi Tuya | kaugjuhtimine | U/I kaitse | RS485 | DIN | Tomzn TO-DTS238

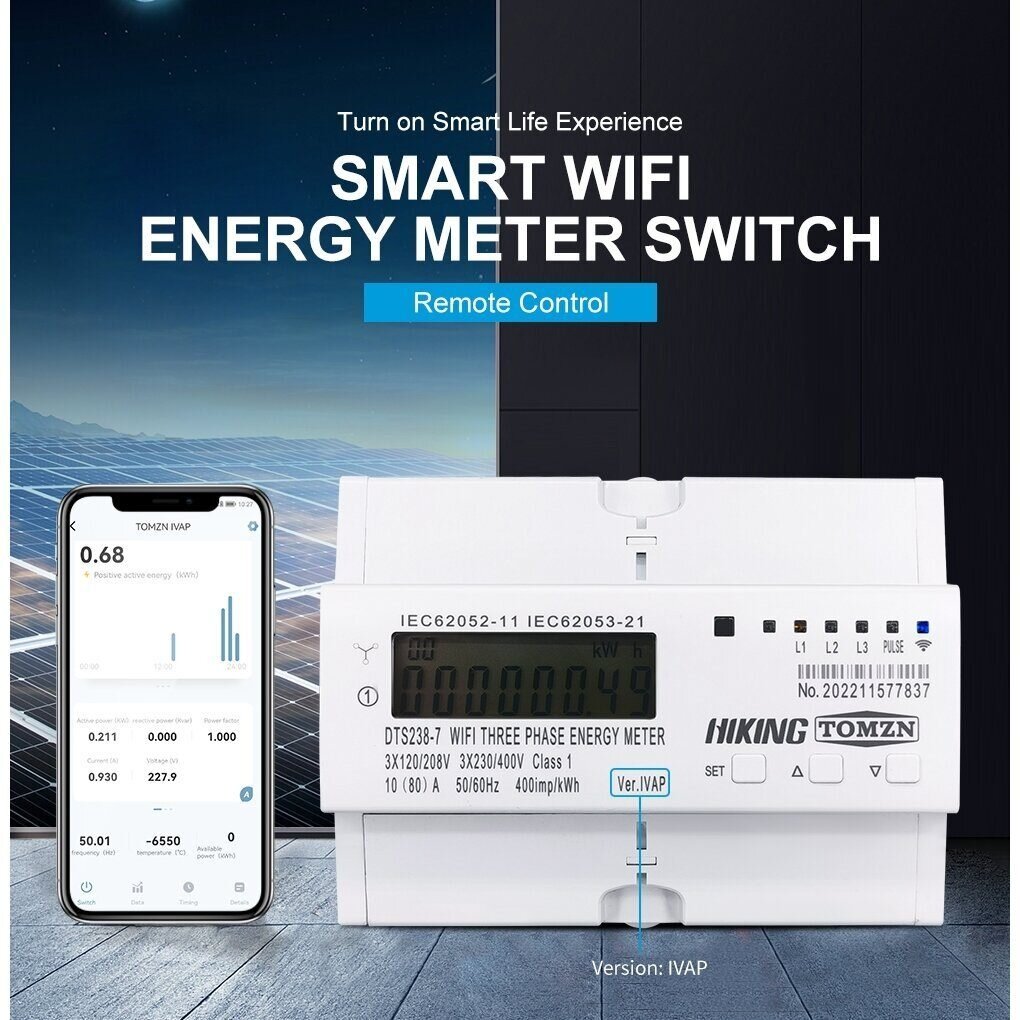

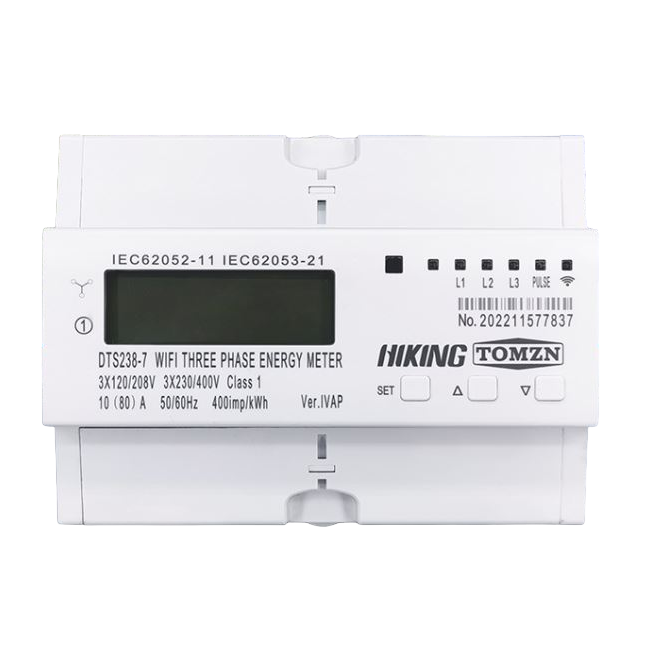

    Tomzn TO-DTS238 (DTS238-7 TY) on sisseehitatud releega kolmefaasiline nutikas elektriarvesti DIN-liistule, mõeldud 3×230/400 V võrku kuni 60 A. See mõõdab iga faasi parameetreid, kogub imporditud ja eksporditud energiat eraldi ning võimaldab Wi-Fi kaudu toidet telefonist jälgida ja juhtida. Sobib sisemiseks arvestuseks ja kaugjuhtimiseks kodudes, maakodudes ja väikestes objektides.

    Põhimõte:

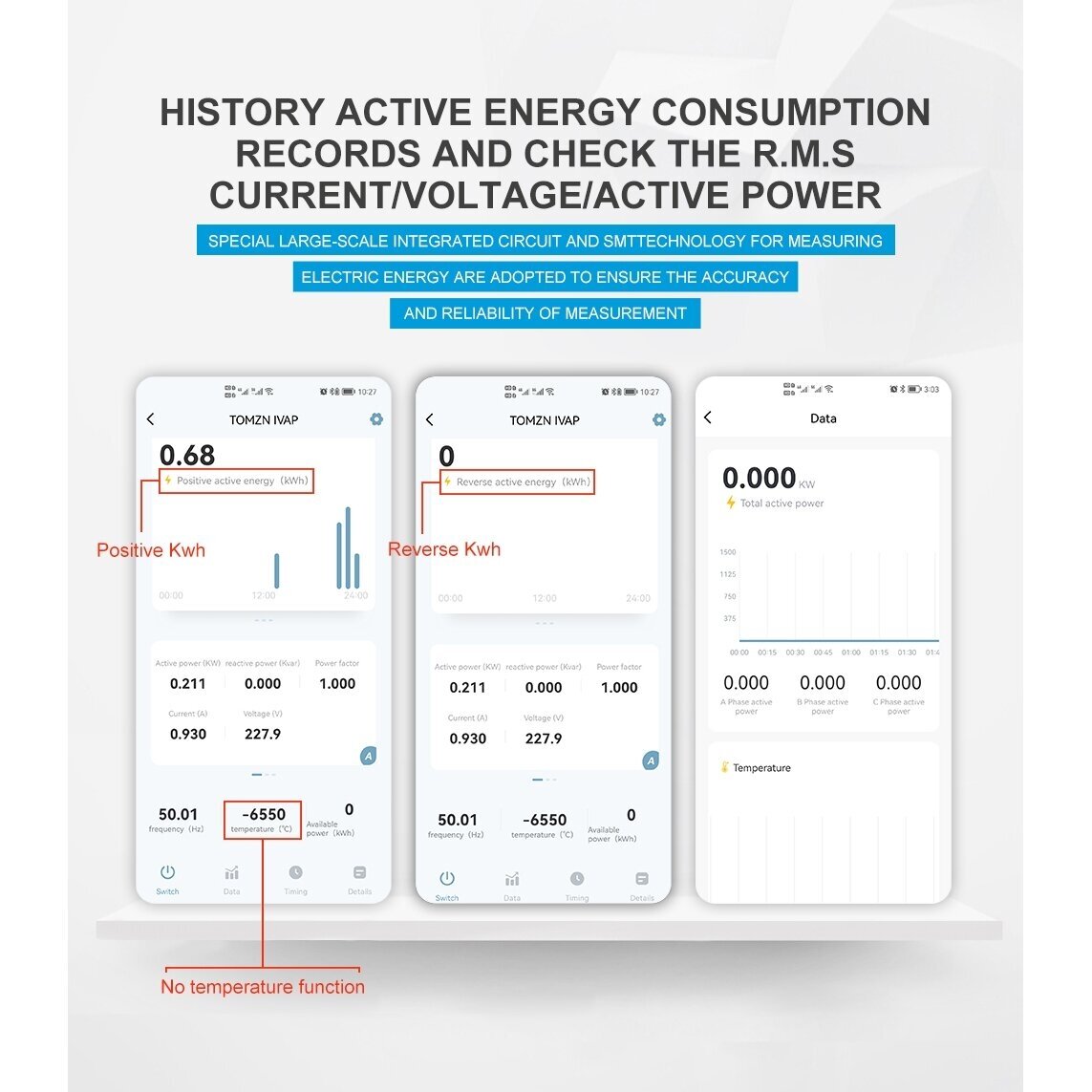

    See on arvesti ja kaugjuhitav lüliti ühes korpuses: Tuya rakenduses näete kWh, U, I, P, PF ja sagedust ning väljundit saab sisse või välja lülitada käsitsi või nädalagraafiku järgi. Pinge- ja ülekoormuskaitse piirid seatakse rakenduses – nende ületamisel väljund lahutatakse. Kui on vaja juhtmega ühendust, on samal seadmel RS485 Modbus RTU port.
    Vool
    60 A
    Side
    Wi-Fi Tuya + RS485
    Juhtimine
    Relee, kaugsisse- / väljalülitus
    Täpsusklass
    1 (IEC 62053-21)
    ⇄
    Kahesuunaline arvestus
    Jah. Mõõdab võrgust võetud ja võrku antud energiat – tootja juhendis kuvatakse import ja eksport eraldi. MID puudub, seega on andmed mõeldud sisemiseks kontrolliks. Ühilduvus inverteri võimsuse / ekspordi juhtimisega tuleb kinnitada eraldi – ainult kahesuunalisest arvestusest selleks ei piisa.

    Sideliidesed ja integreerimine

    Wi-Fi (Tuya)
    Wi-Fi 2,4 GHz (IEEE 802.11b/g/n, 5 GHz ei toetata). Tuya rakenduse kaudu – kWh, U, I, P, PF ja sageduse jälgimine, kaugsisse- / väljalülitus, taimer ja kaitsepiiride seadistamine.
    RS485 Modbus RTU
    Juhtmega port andmete lugemiseks PLC-sse, andmesalvestisse või Home Assistanti (Modbus-lüüsi kaudu) ilma pilveta. TY versiooni registrikaarti tootja avalikult ei esita – täpsustage see enne integreerimist.

    Tööpõhimõte

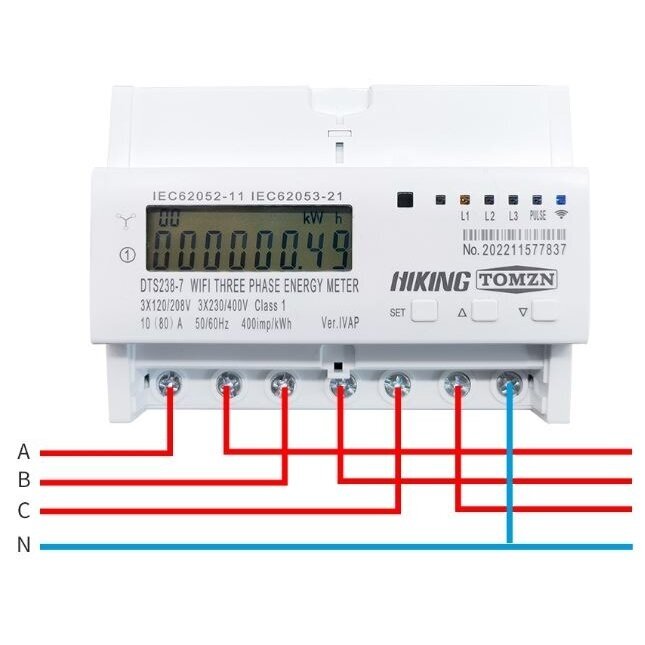

    Arvesti paigaldatakse 35 mm DIN-liistule suletud jaotuskilpi. Kolm faasi ja neutraal ühendatakse tootja skeemi järgi; koormus ühendatakse arvesti väljundiga, mida juhib sisemine relee.

    Arvesti mõõdab iga faasi pinget ja voolu, arvutab võimsuse, PF-i ja sageduse ning kogub impordi ja ekspordi energiat eraldi. Kui pinge või vool väljub seatud piiridest, väljund lahutatakse.

    Väärtused on näha LCD-ekraanil ja Tuya rakenduses; väljundit juhitakse korpuse nupu, rakenduse või graafikuga ning andmeid saab lugeda ka RS485 kaudu.

    Miks valida Tomzn TO-DTS238?
    Ühe DIN-seadmega saate kolmefaasilise sisemise arvestuse koos impordi / ekspordi eristamisega, toite kaugjuhtimise, taimeri ning pinge- / ülekoormuskaitse – ilma eraldi kontaktori ja ajareleeta kuni 60 A.

    Tehnilised andmed

    Toote tüüp Moodul-kolmefaasiline nutikas elektriarvesti releega
    Tootja / mudel Tomzn / TO-DTS238 (DTS238-7 TY, Wi-Fi versioon)
    Võrk 3 faasi, 4 juhet
    Nimipinge 3×230/400 V
    Vool 60 A, otseühendus
    Sagedus 50/60 Hz
    Täpsusklass Aktiivenergia – 1 (IEC 62053-21)
    MID Puudub – mitteäriliseks (sisemiseks) arvestuseks
    Mõõdetavad suurused U, I, aktiivvõimsus, PF, sagedus
    Energia Aktiivne – kokku, import ja eksport
    Juhtimine Sisseehitatud relee: sisse- / väljalülitus nupu ja rakendusega
    Kaitsed Ülepinge (vaikimisi 270 V), alapinge (170 V), ülekoormus (65 A) – piirid muudetavad rakenduses

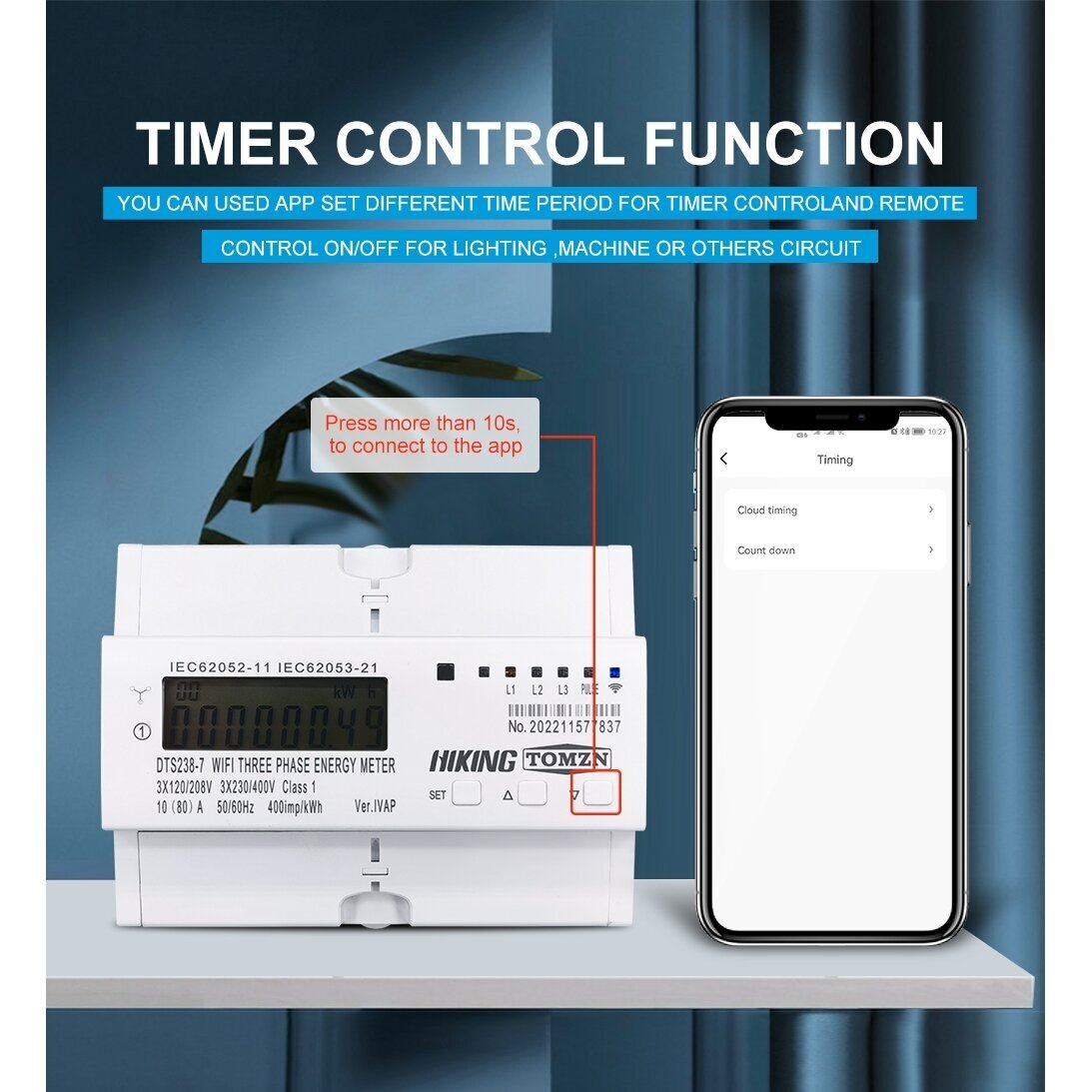

    Taimer Sisse- / väljalülitusgraafik nädalapäevade kaupa
    Wi-Fi 2,4 GHz, IEEE 802.11b/g/n (5 GHz ei toetata), Tuya
    Juhtmega liides RS485 Modbus RTU
    Ekraan LCD, 6+2 numbrikohta (kuni 999999,99 kWh)

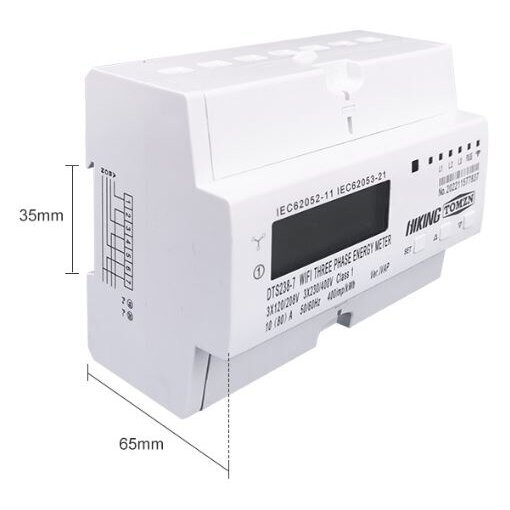

    Paigaldus DIN-liist 35 mm

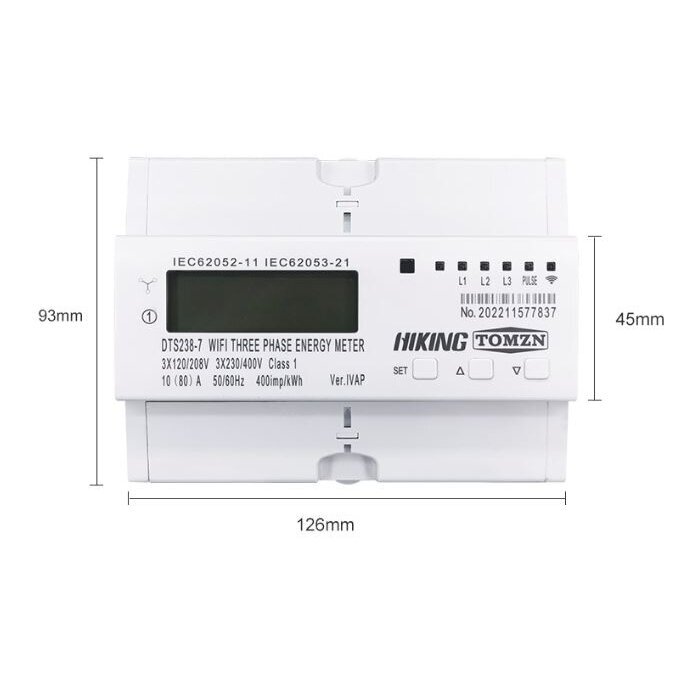

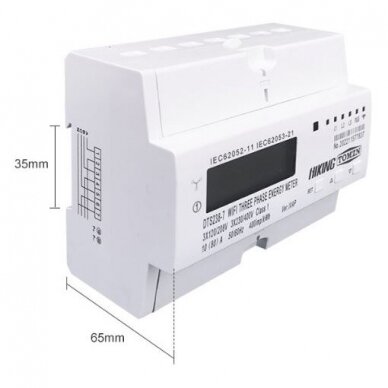

    Mõõtmed 126 × 98 × 52 mm
    Töötemperatuur -25…+55 °C
    Standardid IEC 62053-21, Modbus RTU

    Põhifunktsioonid

    • Kaugsisse- / väljalülitus – kolmefaasilist toidet juhite Tuya rakenduse või korpuse nupuga.
    • Taimer nädalapäevade kaupa – koormus lülitub graafiku järgi automaatselt sisse ja välja.
    • Pinge- ja ülekoormuskaitse – väljund lahutatakse, kui pinge või vool väljub seatud piiridest.
    • Impordi ja ekspordi arvestus – võrgust võetud ja võrku antud energiat arvestatakse eraldi.
    • Faasiparameetrid – U, I, P, PF ja sagedus aitavad märgata faaside tasakaalustamatust.
    • RS485 Modbus RTU – juhtmega andmete lugemine ilma pilveta.
    • Klass 1 vastavalt IEC 62053-21 – piisav täpsus sisemiseks arvestuseks.

    Mille poolest erineb sarnastest mudelitest?

    EL-TVPS3-80T Samuti Wi-Fi Tuya ja kahesuunaline, kuid kuni 80 A ning lisaks faasijärjestuse kaitsega. TO-DTS238 on kuni 60 A, kuid lisaks on sellel RS485 Modbus RTU.
    ES-EAEMP3-100-TY-W Kaitsefunktsioonidega Wi-Fi Tuya arvesti, 4P, 100 A – valige üle 60 A koormuste jaoks.
    ES-LY-G100A Kaitsetega Wi-Fi Tuya multifunktsionaalne arvesti, 5(100) A – suurem voolureserv kui TO-DTS238-l.
    THORGEON 01011 Wi-Fi arvesti 80(100) A, IP20, ainult mõõtmiseks – ilma relee ja kaitseteta. TO-DTS238 võimaldab lisaks toite kaugelt välja lülitada ning sellel on taimer, U/I kaitse ja impordi / ekspordi arvestus.

    Kus kasutatakse?

    • Sisemine arvestus kaugjuhtimisega kolmefaasilistes kodudes ja maakodudes
    • Toite kaugsisse- / väljalülitus üürimajades, saunades ja külalistemajades
    • Tootmisega objektid – impordi ja ekspordi jälgimine
    • Arvestus ja juhtimine töökodades, garaažides ja abihoonetes
    • Kolmefaasiliste küttekehade või muude koormuste töö nädalagraafiku järgi
    • Andmete kogumine Home Assistanti või PLC-sse RS485 Modbusi kaudu

    Kasutamine vastavalt vajadusele

    Kodu- ja kinnistuomanikele.
    Tarbimist näete telefonis ja toite saate välja lülitada ka eemal olles.
    Elektrikutele.
    Arvesti, relee, taimer ja U/I kaitse ühes DIN-korpuses kuni 60 A.
    Automaatika- ja nutikodu huvilistele.
    Tuya rakendus igapäevaseks juhtimiseks ja RS485 Modbus RTU kohalikuks andmete kogumiseks.

    Praktiline kasutus

    Kui üürite välja kolmefaasilise liitumisega maamaja ning soovite näha külaliste tarbitud energiat ja pärast nende lahkumist toite välja lülitada, paigaldatakse TO-DTS238 kilpi peakaitselüliti järele. Tuya rakenduses näete kWh-sid ja faasivoolusid, väljundi lülitate välja nupuga või graafiku järgi ning ülekoormuspiir ei lase seatud voolu ületada. Koguvool ei tohi ületada 60 A.

    Plussid

    • Arvesti ja kaugjuhitav relee ühes DIN-korpuses
    • Taimer nädalapäevade kaupa
    • Ülepinge-, alapinge- ja ülekoormuskaitse muudetavate piiridega
    • Impordi ja ekspordi aktiivenergia arvestus
    • Wi-Fi Tuya ja RS485 Modbus RTU ühes seadmes
    • Klass 1 vastavalt IEC 62053-21

    Miinused / piirangud

    • MID puudub – ei sobi äriliseks arvestuseks; selleks valige Eastron SDM630-MT.
    • Vool 60 A – suuremate koormuste jaoks valige ES-EAEMP3-100-TY-W või ES-LY-G100A.
    • Wi-Fi töötab ainult 2,4 GHz võrgus; rakendusega kaugjuhtimine sõltub Tuya pilvest.
    • Tootja ei märgi relee lülitusvoolu ega IP-klassi – paigaldada ainult suletud kilpi, koormus mitte üle 60 A.
    • TY versiooni RS485 registrikaarti pole avaldatud – enne Modbus-integratsiooni tuleb see täpsustada.

    Ohutus- ja paigaldusmärkused

    • Paigalduse peab tegema kvalifitseeritud elektrik pärast pinge väljalülitamist ja pinge puudumise kontrollimist.
    • Paigaldage arvesti ette kaitselüliti, mis on valitud kaabli ristlõike järgi ja ei ole suurem kui 60 A.
    • Sisseehitatud relee ei ole ohutu lahutusseade – enne töid lahutage ahel kaitselülitiga.
    • Järgige tootja ühendusskeemi ja faasijärjestust – muidu lähevad import ja eksport segamini.
    • Metallkapis Wi-Fi signaal nõrgeneb – enne paigaldust kontrollige 2,4 GHz leviala kilbi asukohas.

    Kiire valikujuhend

    Kuni 60 A
    Wi-Fi Tuya + RS485
    Relee ja U/I kaitse
    Import / eksport
    Sobib, kui vajate:
    • jälgida ja kaugjuhtida kolmefaasilist toidet kuni 60 A
    • lülitada koormust sisse ja välja nädalagraafiku järgi
    • eristada võrgust võetud ja võrku antud energiat
    Kontrollige enne kasutamist:
    • et koormusvool ei ületa 60 A – suuremat maksimaalvoolu ja relee lülitusvoolu tootja ei kinnita
    • et kilbi asukohas on piisav 2,4 GHz Wi-Fi signaal
    • RS485 kaudu ühendamisel – kas teil on TY versiooni Modbus registrikaart
    Oluline meeldetuletus: TO-DTS238 ei asenda võrguettevõtja arvestusarvestit, kaitselülitit ega rikkevoolukaitset ning sisseehitatud relee ei ole ohutu lahutusseade.

    KKK

    Millise rakendusega arvestit juhitakse?
    Wi-Fi 2,4 GHz kaudu Tuya rakendusega.
    Kas toidet saab kaugelt välja lülitada?
    Jah, sisseehitatud relee lülitab väljundi sisse ja välja rakenduse, nupu või graafiku järgi.
    Kas mõõdab võrku antud energiat?
    Jah, mõõdab võrgust võetud ja võrku antud energiat eraldi; ühilduvus inverteri ekspordi juhtimisega tuleb kinnitada eraldi.
    Millised kaitsed on olemas?
    Ülepinge-, alapinge- ja ülekoormuskaitse, piirid seatakse rakenduses.
    Kas Wi-Fi versioonil on RS485?
    Jah, Wi-Fi kõrval on RS485 Modbus RTU port.
    Kas arvestil on MID?
    Ei, see on mõeldud sisemiseks arvestuseks.

    Tomzn TO-DTS238 – kolmefaasiline Wi-Fi Tuya arvesti releega, 60 A

    Kolmefaasiline DIN-arvesti 3×230/400 V võrku kuni 60 A sisseehitatud relee, Wi-Fi Tuya kaugjuhtimise, taimeri, U/I kaitse, impordi / ekspordi arvestuse ja RS485 Modbus RTU-ga – sisemiseks arvestuseks.
