    Helisignaal | 30mm | 230V | IP40 | must

    Tootekood: AD22-30MDF
    Küsi
    Hind 6.29 € KM-ga
    ( 5.20 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

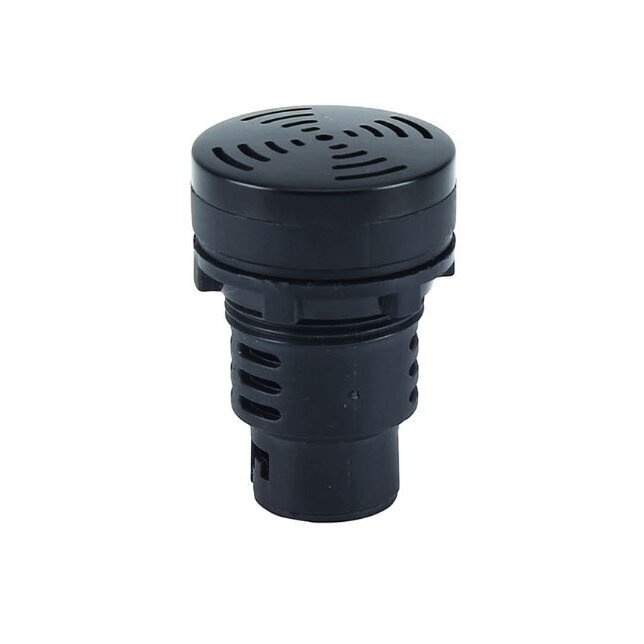

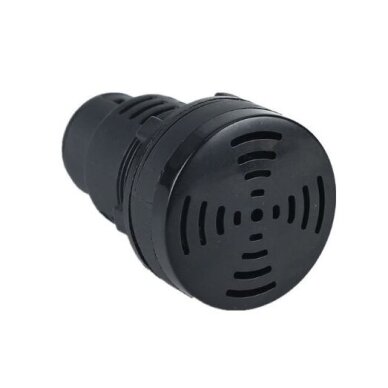

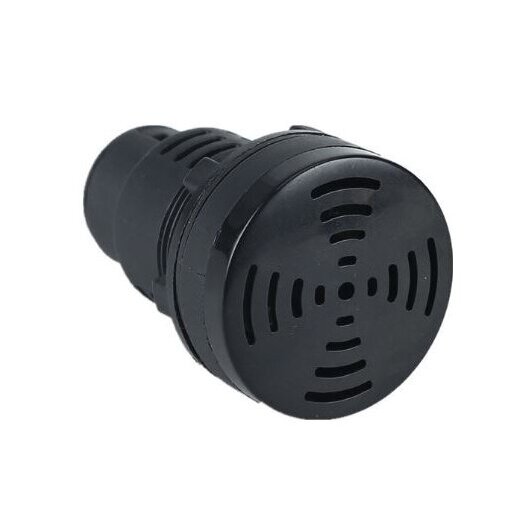

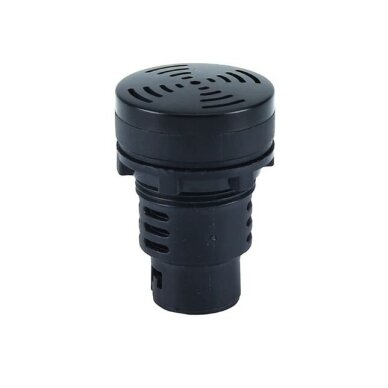

    Paneelile paigaldatav helisignaal (sumisti) – kompaktne 230V AC helisignaalseade juhtpaneelidele, automaatikakappidele ja seadmete paneelidele. Sumisti paigaldatakse paneeli M30 / ligikaudu Ø30mm paigaldusavasse, tarbib kuni 20mA, töötab sagedusel 50–60Hz ja selle kaitseaste on IP40. Sobib rikke, häire, protsessi lõppemise või muu süsteemi oleku heliliseks indikatsiooniks.

  • Info

    Paneelile paigaldatav helisignaal (summer) | 230V AC | ≤20mA | 50–60Hz | Ø30mm | IP40

    Paneelile paigaldatav helisignaal (summer) – elektrotehniline signaalseade, mis on ette nähtud seadme olekust, rikkest, häirest, protsessi lõppemisest või muust juhtimissüsteemis määratud sündmusest helisignaaliga teavitamiseks. Signaalseade töötab 230V AC toitepingel ja on mõeldud paigaldamiseks juhtkilpide, automaatikakappide, seadmete juhtpaneelide ning muude elektrotehniliste süsteemide esipaneelidele.

    Kompaktne paneelile paigaldatav konstruktsioon on mõeldud umbes Ø30mm paigalduskohale. Signaalseadme esiosa läbimõõt on ligikaudu Ø36,2mm, mistõttu on seade hästi nähtav ja võtab juhtpaneelil vähe ruumi.

    Helihoiatus juhtimis- ja automaatikasüsteemidele

    Signaalseade on ette nähtud helilise hoiatussignaali tekitamiseks, kui selle toiteahelasse rakendatakse 230V AC pinge. Seda saab integreerida juhtimisahelatesse koos releede, kontaktorite, kontrollerite, andurite ja muu automaatikaseadmestikuga.

    230V AC
    Tööpinge
    ≤20mA
    Voolutarve
    50–60Hz
    Töösagedus
    IP40
    Kaitseaste
    Ø30mm
    Paneelpaigaldus

    Otstarve

    Paneelile paigaldatav helisignaal on mõeldud operaatori või hoolduspersonali helisignaaliga teavitamiseks seadme või tehnoloogilise protsessi olekust.

    Seda saab kasutada häire, rikke, avariiolukorra, protsessi lõppemise, sisselülitamise või muu juhtimissüsteemis ette nähtud sündmuse helilise indikaatorina.

    230V AC juhtimisahelatele

    Mõeldud töötamiseks 230V vahelduvvooluga. Enne ühendamist tuleb veenduda, et juhtimisahela pinge vastab signaalseadme nimipingele.

    Tööpõhimõte

    Kui signaalseadme toiteklemmidele rakendatakse 230V AC pinge, tekitab seade helisignaali. Nii muudetakse elektriline juhtimissignaal operaatorile selgelt kuuldavaks hoiatuseks.

    Signaalseadet saab juhtida kontrolleri väljundi, relee, kontaktori, piirlüliti või muu sobivalt valitud juhtimiselemendi kaudu, sõltuvalt konkreetse süsteemi elektriskeemist.

    Paneelpaigaldus

    Helisignaal on ette nähtud paigaldamiseks juhtpaneeli või elektrikilbi uksele. Paigaldusosal on M30 keere ning esiosa läbimõõt on Ø36,2mm.

    Maksimaalne näidatud paneeli paksus on 5mm. Paneeli kohal ulatub signaalseadme esiosa välja ligikaudu 14,6mm ning paneeli taha jääva korpuse põhiosa pikkus on umbes 40mm.

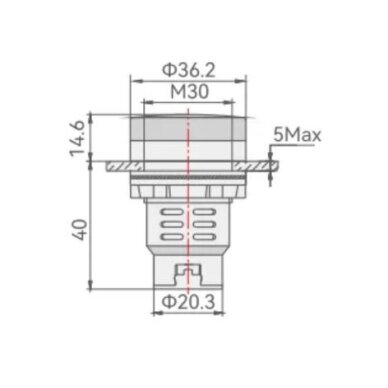

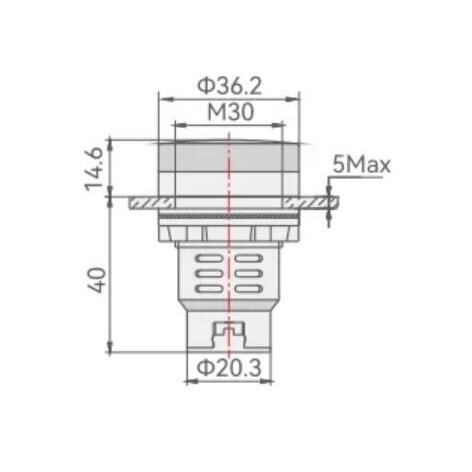

    Peamised mõõtmed

    Parameeter Väärtus Selgitus
    Esiosa läbimõõt Ø36,2mm Signaalseadme nähtava esiosa läbimõõt
    Paigalduskeere M30 Paneelpaigalduseks
    Väljaulatuv osa paneeli kohal 14,6mm Vastavalt joonisele
    Korpuse pikkus paneeli taga 40mm Vastavalt joonisele
    Maksimaalne paneeli paksus 5mm 5 Max vastavalt joonisele
    Korpuse alumise osa läbimõõt Ø20,3mm Vastavalt joonisele

    Tehniline spetsifikatsioon

    Toote tüüp Paneelile paigaldatav helisignaal / summer
    Nimipinge 230V AC
    Voolutarve ≤20mA
    Töösagedus 50–60Hz AC
    Kaitseaste IP40
    Töötemperatuuri vahemik -25°C...+55°C
    Paigaldustüüp Paneelpaigaldus
    Paigalduskeere M30
    Esiosa läbimõõt Ø36,2mm
    Maksimaalne paneeli paksus 5mm
    Korpuse värv Must
    Vastavusmärgis CE
    Märgitud standardid IEC 947-5-1 / EN 60947-5-1

    IP40 kaitse

    IP40 kaitseaste tähendab, et korpus kaitseb teatud suurusega tahkete esemete sissetungimise eest, kuid ei paku kaitset vee eest.

    Seetõttu sobib signaalseade eelkõige kasutamiseks juhtkappides, paneelides ja muudes kohtades, kus see ei puutu otseselt kokku vee, vihma ega tugeva niiskusega.

    Peamised omadused

    • 230V AC toide.
    • Väike voolutarve – ≤20mA.
    • 50–60Hz töösagedus.
    • Paneelpaigaldus.
    • M30 paigalduskeere.
    • Ø36,2mm esiosa.
    • IP40 kaitseaste.
    • Töötemperatuur -25°C kuni +55°C.
    • Kompaktne konstruktsioon juhtkilpidele ja automaatikapaneelidele.

    Eelised

    • Otsene 230V AC toide võimaldab kasutada seadet paljudes standardsetes juhtimisahelates.
    • Väike voolutarve – kuni 20mA.
    • Kompaktne paneelpaigaldus säästab juhtkilbis ruumi.
    • Lai töötemperatuuri vahemik -25°C kuni +55°C.
    • Helisignaal võimaldab juhtida operaatori tähelepanu ka ilma juhtpaneelile otse vaatamata.
    • Lihtne integreerimine relee- ja automaatikajuhtimisahelatesse.

    Puudused / piirangud

    • IP40 ei kaitse vee eest, seetõttu ei tohiks toodet otseselt vihma ega veepritsmetega kokku puutuda.
    • Mõeldud 230V AC pingele. Seda ei tohi ühendada teistsuguse pingega.
    • Ei ole ette nähtud kasutamiseks iseseisva ohutussüsteemina. Selle ülesanne on heliline signaliseerimine juhtimisahelas.
    • Paigalduskoha kaitseaste sõltub ka paneelist, paigalduse kvaliteedist ja kogu konstruktsioonist.

    Milleks sobib?

    • Elektrilistele juhtkilpidele
    • Automaatikakappidele
    • Masinate ja seadmete juhtpaneelidele
    • Rikke- ja häiresignalisatsiooniks
    • Tehnoloogilise protsessi oleku heliliseks näitamiseks
    • Relee- ja PLC-juhitavatele süsteemidele, kui väljundahel sobib 230V AC koormusele
    • Tööstus- ja hooneautomaatikasüsteemidele

    Milleks ei sobi?

    • Otseseks välitingimustesse paigaldamiseks ilma täiendava veekaitseta
    • 24V, 48V või muudele juhtimisahelatele
    • Kohtadesse, kus on nõutav IP65 või kõrgem kaitseaste
    • Keskkondadesse, mille temperatuur jääb väljapoole -25°C...+55°C töövahemikku
    • Kasutamiseks ainsa avariiohutuse vahendina

    Praktiline kasutusnäide

    Automaatikakapis jälgib kontroller seadme tööd. Rikke tuvastamisel aktiveerib kontrolleri väljund vastava relee.

    Relee kontakt lülitab sisse 230V AC helisignaali toiteahela, mistõttu saab operaator kohe helilise hoiatuse.

    Pärast rikke kõrvaldamist või häire kinnitamist katkestab juhtimissüsteem signaalseadme toite ja helisignaal lülitub välja.

    Täpne juhtimisloogika sõltub konkreetsest elektriskeemist ja kasutatavast automaatikasüsteemist.

    Paigaldamine

    Signaalseade paigaldatakse juhtpaneeli või kilbi uksele selle M30 paigaldusosa abil. Enne paigaldamist tuleb kontrollida paneeli ava mõõtmeid ning veenduda, et paneeli paksus ei ületa toote konstruktsioonile ette nähtud väärtust.

    Elektriühendus tuleb teha vastavalt 230V AC juhtimisahela skeemile. Enne paigaldus- või ühendustöid tuleb vooluahel elektrivõrgust lahti ühendada.

    Korduma kippuvad küsimused (KKK)

    Mis on paneelile paigaldatav helisignaal?

    See on juhtpaneeli paigaldatav elektrotehniline seade, mis tekitab toitepinge rakendamisel helilise hoiatussignaali.

    Milline on selle signaalseadme pinge?

    230V AC.

    Kui palju voolu see tarbib?

    Mitte rohkem kui 20mA.

    Milline on töösagedus?

    50–60Hz AC.

    Milline on kaitseaste?

    IP40.

    Kas signaalseade on vee eest kaitstud?

    IP40 kaitseaste ei näe ette kaitset vee eest, mistõttu ei ole toode ette nähtud otseseks vihma või vee mõjuks.

    Milline on töötemperatuur?

    -25°C kuni +55°C.

    Millist paigaldusmõõtu on vaja?

    Signaalseadmel on M30 paneelpaigaldusosa. Esiosa läbimõõt on Ø36,2mm.

    Kus seda kõige sagedamini kasutatakse?

    Juhtkilpides, automaatikakappides, seadmete paneelides ja muudes süsteemides, kus on vaja oleku- või häiresignaali helilist edastamist.

    Oluline elektriohutuse teave

    Toode töötab 230V AC pingel. Paigaldus-, ühendus- ja hooldustöid tohib teha ainult väljalülitatud pinge korral ning kehtivaid elektriohutusnõudeid järgides.

    Enne paigaldamist tuleb kontrollida toitepinget, paigaldusava, paneeli paksust, keskkonnatingimusi ja sobivust konkreetse juhtimisahelaga.

    Paneelile paigaldatav helisignaal (summer) – 230V AC heliline hoiatusseade juhtimis- ja automaatikasüsteemidele. Voolutarve kuni 20mA, töösagedus 50–60Hz, kaitseaste IP40, töötemperatuur -25°C kuni +55°C. M30 paneelpaigaldus, esiosa läbimõõt Ø36,2mm.

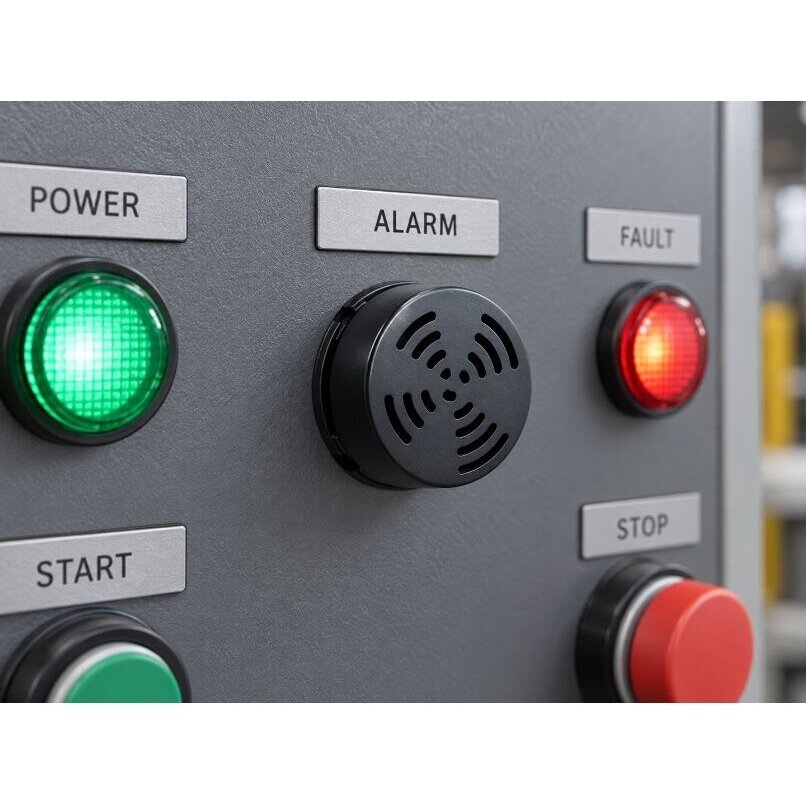

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
