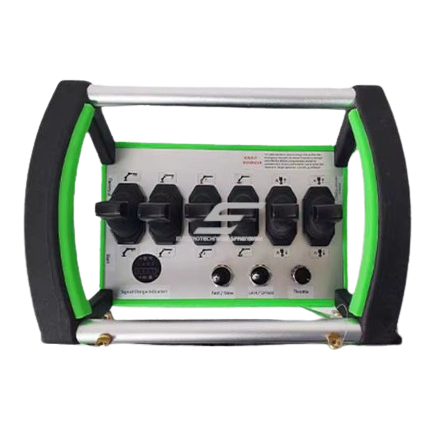

    Uus   Juhtmevaba proportsionaalne raadiopult | 6 kangi | 2,4 GHz | vastuvõtja 24 V DC | IP68 | ES-WRC624 1

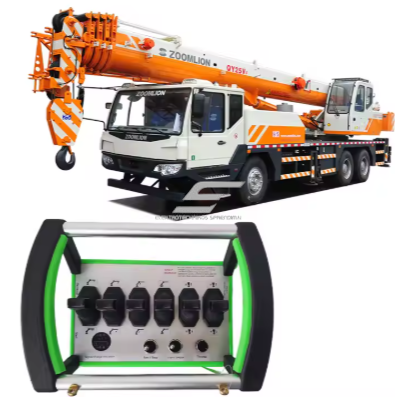

    Uus   Juhtmevaba proportsionaalne raadiopult | 6 kangi | 2,4 GHz | vastuvõtja 24 V DC | IP68 | ES-WRC624 2
    Uus   Juhtmevaba proportsionaalne raadiopult | 6 kangi | 2,4 GHz | vastuvõtja 24 V DC | IP68 | ES-WRC624 3

    Juhtmevaba proportsionaalne raadiopult | 6 kangi | 2,4 GHz | vastuvõtja 24 V DC | IP68 | ES-WRC624

    Tootekood: ES-WRC624
    Küsi
    Hind 4537.50 € KM-ga
    ( 3750.00 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Proportsionaalne raadiopult 6 kangi, 3 pöördregulaatori ja lülitiga keerukamale hüdraulikatehnikale. 2,4 GHz, vastuvõtja 24 V DC, IP68.

  • Info

    Juhtmevaba proportsionaalne raadiopult: 6 kangi, 2,4 GHz, IP68

    ES-WRC624 on kõhupult 6 kangiga hüdromanipulaatoritele, hüdraulikatehnikale ja sagedusmuunduriga kraanadele. Kangi asend edastatakse raadio teel (2,4 GHz) vastuvõtjale ning vastuvõtja väljundid juhivad hüdrojaoturi proportsionaalseid solenoide või sagedusmuunduri sisendeid. Vastuvõtja toide on 24 V DC.

    Põhimõte:
    Proportsionaalne juhtimine tähendab, et liikumiskiirus sõltub kangi kallutusest: veidi kallutades liigub koorem aeglaselt ja täpselt, lõpuni kallutades täiskiirusel. Kuus kangi juhivad kuut hüdraulilist funktsiooni, kolm pöördregulaatorit ja lüliti jäävad lisafunktsioonidele, mis määratakse paigaldamisel masina skeemi järgi.
    Juhtelemendid
    6 kangi
    Raadio
    2,4 GHz
    Vastuvõtja
    24 V DC
    Kaitse
    IP68

    Tööpõhimõte

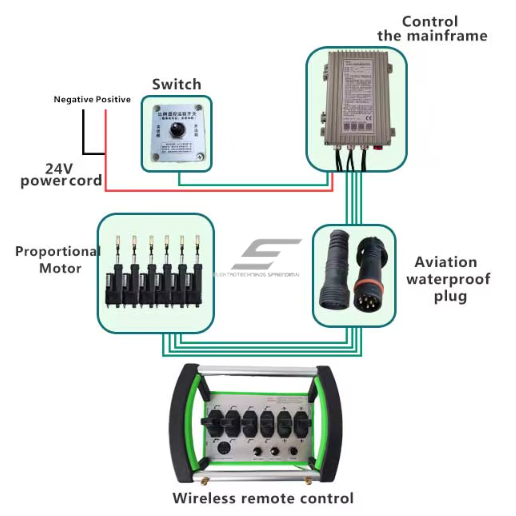

    Paigaldage vastuvõtja masinale jaoturi või juhtkapi lähedale ja toitke seda 24 V DC eraldi kaitsme kaudu. Määrake iga kangi suund jaoturi sektsioonile või sagedusmuunduri suuna- ja kiirusesisenditele.

    Avarii-STOP katkestab klappide toite või pumba ajami, sagedusmuunduriga kraanal aga peakontaktori KM0. Raadioside kadumisel naasevad kõik väljundid neutraalasendisse ja liikumine peatub – kontrollige seda süsteemi käivitamisel.

    Operaator juhib kohast, kust koormat on kõige paremini näha, ning sujuv kiirendus ja aeglustus vähendavad koorma õõtsumist ja lööke konstruktsioonile.

    Miks valida ES-WRC624?
    Üks pult 6 kangiga proportsionaalseks juhtimiseks – operaator ei pea enam seisma masina kangide juures. Rohkem juhtelemente ühes puldis – lisafunktsioonide jaoks pole vaja teist pulti ega nuppe masinal.

    Tehnilised andmed

    Toote tüüp Juhtmevaba proportsionaalne raadiopult
    Mudel ES-WRC624
    Komplektsus saatja ja vastuvõtja
    Saatja tüüp Kõhupult raamiga
    Juhtelemendid 6 proportsionaalset kangi, 3 pöördregulaatorit, lüliti
    Juhtimise tüüp Proportsionaalne
    Raadiosagedus 2,4 GHz
    Vastuvõtja toide 24 V DC
    Kaitseklass IP68

    Põhifunktsioonid

    • 6 proportsionaalset kangi – kuus hüdraulilist funktsiooni sujuva kiiruse reguleerimisega
    • 3 pöördregulaatorit – paigaldamisel määratavad seadistatavad lisafunktsioonid
    • Lüliti – režiimi või lisafunktsiooni valik
    • 2,4 GHz raadio – ELis lubatud ISM-sagedusala
    • Vastuvõtja 24 V DC – sobib 24 V pardavõrku ja juhtkappidesse
    • IP68 – tolmukindel ja kaitstud pikaajalise vette sukeldamise eest

    Mille poolest erineb sarnastest mudelitest?

    • ES-WRC685 – 5 kangi kaitseraamiga, komplektis Li-ion aku ja 230 V laadija
    • ES-CRC687 – 7 kangi, 433 MHz, kuni ~300 m
    • ES-BT500 – 9 juhtfunktsiooni, 433 MHz, kuni ~500 m, komplektis 2 akut

    Kus kasutatakse?

    • Veokitele paigaldatud hüdromanipulaatorid
    • Metsa- ja vanametalli laadimismanipulaatorid
    • Hüdrauliline ehitus- ja kommunaaltehnika
    • Sagedusmuunduritega sild- ja pukk-kraanad
    • Vanema tehnika moderniseerimine – käsikangidele raadiojuhtimise lisamine

    Kasutus vajaduse järgi

    Elektrikule
    vastuvõtja ühendatakse 24 V DC ja jaoturi mähiste või muunduri sisenditega, kangid määratakse skeemi järgi
    Tootmisettevõttele
    koorma täpne paigutamine väikesel kiirusel ilma lisamärguandjata
    Ehitusplatsile / laole
    operaator valib hea nähtavusega ohutu koha

    Praktiline kasutus

    Kui manipulaatoril on kuus hüdraulilist sektsiooni ja lisafunktsioon, näiteks töötuled või rotaatori režiim, siis määratakse kangid sektsioonidele ning lüliti ja pöördregulaatorid lisafunktsioonidele. Vastuvõtja ühendatakse 24 V DC-ga, avarii-STOP katkestab klappide toite.

    Plussid

    • 6 proportsionaalset kangi
    • 3 pöördregulaatorit ja lüliti lisafunktsioonidele
    • IP68 kaitse
    • 2,4 GHz – ELis lubatud sagedusala
    • Vastuvõtja 24 V DC pardavõrgule

    Miinused / piirangud

    • 2,4 GHz signaali summutavad metallkonstruktsioonid ja hooned rohkem – suurtel platsidel valige 433 MHz ES-CRC687 või ES-BT500
    • Vastuvõtja ainult 24 V DC – 12 V DC tehnikale valige ES-YLB12
    • Vastuvõtja väljundid tuleb sobitada jaoturi või sagedusmuunduriga
    • Lihtsa kontaktorjuhtimisega kraanadele piisab nupupuldist, nt ES-24-8D

    Ohutus- ja paigaldusmärkused

    • Vastuvõtja väljundid on mõeldud juhtahelale: klapimähistele ja muunduri sisenditele. Pumba või kraana mootoreid ühendage ainult kontaktori kaudu.
    • Vastuvõtja toide on 24 V DC eraldi kaitsme kaudu; jaoturi mähised peavad vastama väljundi pingele ja voolule.
    • Avarii-STOP katkestab klappide toite, pumba või peakontaktori KM0; side kadumisel peab liikumine peatuma (EN 60204-32).
    • Lõpplülitid (SQ), ülekoormuskaitse ja hüdraulilised kaitseklapid jäävad ahelasse – raadiopult neid ei asenda.
    • Kasutage vedruga neutraalasendisse naasvat jaoturit; summutusdioodideta DC-mähistele lisage need.
    • Enne remonti lülitage välja pealüliti või pardatoide, lukustage (LOTO) ja vabastage hüdrosüsteemi rõhk.

    Kiire valikujuhend

    6 kangi
    2,4 GHz
    24 V DC
    IP68

    Kontrollige enne tellimist:

    • Jaoturi mähiste tüüp (proportsionaalsed või ON/OFF), pinge ja vool või muunduri sisendite tüüp – saatke andmed, sobitame väljundid.
    • Juhtahela pinge – vastuvõtja on 24 V DC; 12 V DC tehnikale valige ES-YLB12.
    • Mitu hüdraulilist funktsiooni ja lisalülitust on vaja – valime sobiva kangide arvuga puldi.

    KKK

    Mida tähendab proportsionaalne juhtimine?
    Liikumiskiirus muutub sujuvalt vastavalt kangi kallutusele. Koormat saab tõsta ja maha panna pehmelt, ilma tõmblusteta.
    Kas sobib sagedusmuunduriga kraanale?
    Jah. Vastuvõtja väljundid ühendatakse muunduri suuna- ja kiirusesisenditega ning muundur seadistatakse signaali tüübi järgi.
    Mis juhtub raadioside kadumisel?
    Kõik väljundid naasevad neutraalasendisse ja liikumine peatub. Kontrollige seda süsteemi käivitamisel.
    Kas pumba või kraana mootori võib ühendada otse vastuvõtjaga?
    Ei. Mootoreid lülitab kontaktor, vastuvõtja väljundid on mõeldud juhtahelale, klapimähistele ja muundurile.
    Milleks on pöördregulaatorid?
    Paigaldamisel määratakse neile lisafunktsioonid masina skeemi järgi. Sobitage määrang jaoturi või muunduriga.
    Kas sobib välitöödeks?
    Jah, IP68 tähendab tolmukindlust ja kaitset pikaajalise vette sukeldamise eest. Paigaldage vastuvõtja antenn avatult, mitte metallpaneelide taha.

    ES-WRC624 – 6 kangiga proportsionaalne pult

    6 proportsionaalset kangi, 3 pöördregulaatorit ja lüliti, 2,4 GHz, vastuvõtja 24 V DC, IP68. Saatke jaoturi andmed – sobitame väljundid.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
