    Juhtmevaba kraana raadiopult | juhtkangid, rinnakarbi tüüpi saatja | 315 MHz | ~100 m | IP66 | ES-Q5000

    Tootekood: ES-Q5000
    Küsi
    Hind 1403.60 € KM-ga
    ( 1160.00 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Rinnakarbi tüüpi juhtkangidega pult raskematele kraanadele, kus operaator juhib mitut liikumist korraga. 315 MHz 80 valitava kanaliga, IP66, vastuvõtja releed 250 V 5 A kontaktorite mähistele.

  • Info

    Juhtkangidega kraana raadiopult rinnakarbi tüüpi saatjaga – 315 MHz, IP66

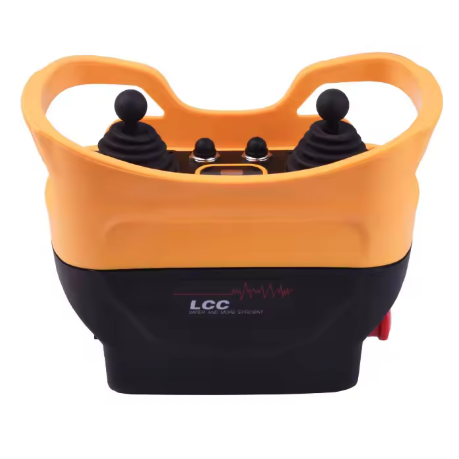

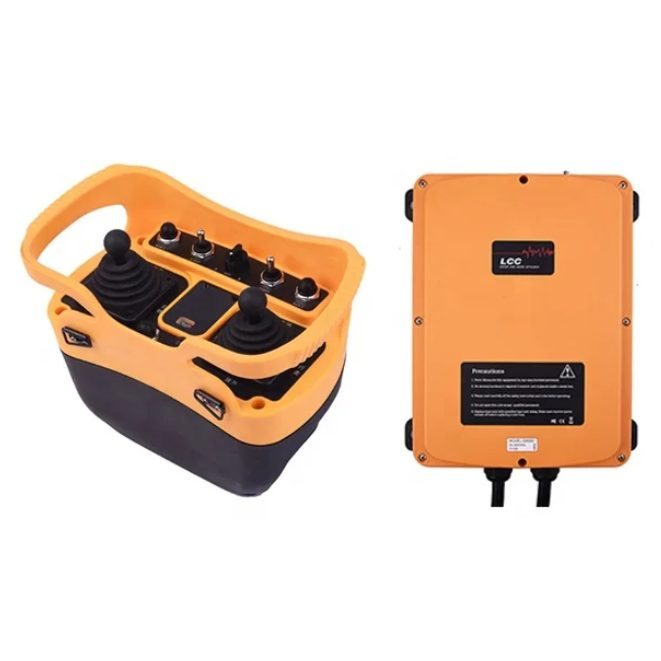

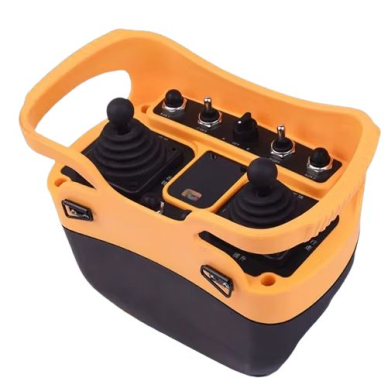

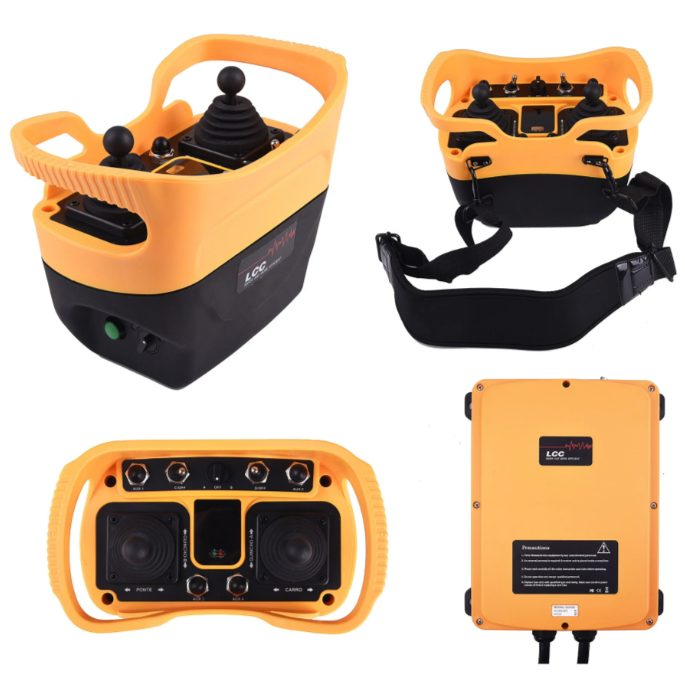

    ES-Q5000 on kraana raadiojuhtimise komplekt rinnakarbi tüüpi (belly box) saatjaga, mida kantakse vöö või õlarihmade küljes. Operaator annab käsud juhtkangidega, vastuvõtja releed lülitavad kontaktorite mähiseid ja kontaktorid kraana mootoreid. Pult on mõeldud kraanadele, kus juhitakse korraga mitut liikumist.

    Põhimõte:
    Rinnakarbi tüüpi saatja jätab mõlemad käed juhtkangide jaoks vabaks, seega saab tõstmist ja sõitu sujuvalt kombineerida nuppudele vaatamata. 80 kanali valik aitab vältida häireid, kui samal territooriumil töötab mitu kraanat.
    Juhtimine
    juhtkangid
    Raadio
    315 MHz, 80 kanalit
    Ulatus
    ~100 m
    Kaitse
    IP66

    Tööpõhimõte

    Paigaldage vastuvõtja (345×260×100 mm) kraanale juhtkilbi kõrvale. Valige vastuvõtja toiteversioon juhtahela pinge järgi ja ühendage relee kontaktid (250 V, 5 A) kontaktorite mähiste ahelatesse.

    Korraldage hädaseiskamise ahel peakontaktori KM0 kaudu. Side kadumine peab kraana peatama (EN 60204-32) – kontrollige seda enne esimest tööd. Kui juhtkangidel on mitu astet, saavutatakse mitu kiirust kahekiiruselise mootori või sagedusmuunduriga.

    Operaator seisab ohutus kohas kuni ~100 m kaugusel, näeb koormat ja juhib mõlema käega korraga mitut liikumist.

    Miks valida ES-Q5000?
    Juhtkangidega juhtimine rinnakarbi saatjaga sobib pikaks tööks raskematel kraanadel, kus nupupult väsitab. 80 kanalit võimaldavad mitmel kraanal kõrvuti töötada ilma vastastikuste häireteta.

    Tehnilised andmed

    Toote tüüp Juhtmevaba kraana raadiopult rinnakarbi tüüpi saatjaga
    Mudel ES-Q5000
    Komplekt saatja + vastuvõtja
    Juhtelemendid juhtkangid ja lisalülitid
    Raadiosagedus 315 MHz, 80 kanalit, samm 25 kHz
    Tööulatus ~100 m avatud alal
    Saatja võimsus 1,0 mW
    Vastuvõtja tundlikkus −116 dBm
    Antenn 50 Ω
    Reaktsiooniaeg 50 ms
    Vastuvõtja relee kontaktid 250 V, 5 A
    Vastuvõtja toide 24–48 V AC/DC või 110–460 V AC (versiooniti – täpsustage tellimisel)
    Kaitseaste IP66
    Töötemperatuur −25…+75 °C
    Saatja mõõtmed 247×180×45 mm
    Vastuvõtja mõõtmed 345×260×100 mm

    Põhifunktsioonid

    • Juhtkangidega juhtimine – mitu liikumist korraga, sujuv koorma juhtimine
    • Rinnakarbi tüüpi saatja – mõlemad käed vabad, vahetuse jooksul vähem väsimust
    • 80 raadiokanalit – kanalit saab vahetada, kui läheduses töötab teine kraana
    • Vastuvõtja tundlikkus −116 dBm – stabiilsem side metallkonstruktsioonidega hallides
    • IP66 – saatja ja vastuvõtja sobivad tolmustesse kohtadesse ja välitöödeks
    • Releed 250 V, 5 A – kontaktorite mähistele tavalistes juhtahelates

    Mille poolest erineb sarnastest mudelitest?

    • EL-F24-60 – 2 viiekiiruselist juhtkangi, 315/433 MHz, vastuvõtja 12–440 V AC/DC, kuni 100 m
    • ES-D1 – 4 proportsionaalset kangi, vastuvõtja 12/24 V DC, kuni 500 m – liikurtehnikale
    • ES-CRC687 – juhtkangidega pult 433 MHz – EL SRD sagedusalas

    Kus kasutatakse?

    • Sildkraanad metallitöö- ja tootmishallides
    • Pukk- ja poolpukk-kraanad väljas
    • Laadimisplatsid ja laod mitme kraanaga
    • Pikkade koormate (profiilid, torud) teisaldamine
    • Kraanad, kus operaator töötab terve vahetuse

    Kasutus vastavalt vajadusele

    Elektrikule
    vastuvõtja ühendub olemasoleva kontaktoriskeemiga, toiteversioon valitakse juhtahela järgi
    Tootmisettevõttele
    operaator töötab ohutust kaugusest ja juhib korraga mitut liikumist
    Ehitusplatsile / laole
    IP66 ja 80 kanalit – välitöö teiste kraanade kõrval

    Praktiline kasutus

    Kui hallis oleval sildkraanal on juba tõstmise ja sõidu sagedusmuundurid, ühendatakse ES-Q5000 vastuvõtja releed muundurite juhtsisenditega või kontaktorite mähistega ning operaator tõstab ja veab koormat korraga mõlema juhtkangiga.

    Plussid

    • Juhtkangidega juhtimine rinnakarbi saatjaga
    • 80 raadiokanalit häirete vältimiseks
    • Vastuvõtja tundlikkus −116 dBm
    • IP66, töö −25…+75 °C juures

    Miinused / piirangud

    • 315 MHz ei ole EL standardne SRD sagedusala; 433 MHz alternatiivid – ES-CRC687, EL-F24-60 (433 MHz versioon)
    • Juhtkangide astmete ja kiiruste arv pole määratud – täpsustage enne tellimist
    • Vastuvõtja toiteversioon tuleb eelnevalt kokku leppida
    • Suurem ja raskem kui käeshoitav nupupult

    Ohutus- ja paigaldusjuhised

    • Vastuvõtja releed (250 V, 5 A) lülitavad ainult kontaktorite mähiseid või muundurite juhtsisendeid – mootori voolu nende kaudu ei tohi juhtida.
    • Vastuvõtja toitepinge peab ühtima juhtahela ja mähiste pingega.
    • Hädaseiskamine ja side kadumine peavad välja lülitama peakontaktori KM0 (EN 60204-32).
    • Lõpplülitid (SQ) ja vastassuundade NC-blokeering jäävad ahelasse.
    • Mitu kiirust – ainult kahekiiruselise mootori või sagedusmuunduriga.
    • Enne paigaldust või remonti – LOTO sisendlülitil.

    Kiire valikujuhend

    Juhtkangid
    315 MHz
    IP66
    −25…+75 °C

    Kontrollige enne tellimist:

    • Kas kontaktorite mähiste pinge vastab tellitavale vastuvõtja toiteversioonile?
    • 315 MHz: kontrollige, kas see sagedus on teie riigis lubatud.
    • Mitu liikumist ja kiirust on vaja – täpsustage juhtkangide astmete arv ja kas kraanal on sagedusmuundurid.

    KKK

    Milleks rinnakarbi tüüpi saatja?
    Seda kantakse vöö või rihmade küljes, seega on mõlemad käed juhtkangide jaoks vabad. See on mugav pikaks tööks ja mitme liikumise korraga juhtimiseks.
    Kas 315 MHz on ELis lubatud?
    315 MHz ei ole EL standardne SRD sagedusala. Enne kasutamist kontrollige, kas sagedus on teie riigis lubatud; vastasel juhul valige 433 MHz pult.
    Milleks on 80 kanalit?
    Need on raadiokanalid sagedusala piires. Kui läheduses töötab teine kraana või seade ja tekivad häired, saab saatja ja vastuvõtja lülitada teisele kanalile.
    Kas mootori võib ühendada otse vastuvõtjaga?
    Ei. Relee kontaktid on 250 V, 5 A – need on mõeldud kontaktorite mähistele või sagedusmuunduri sisenditele.
    Mitu kiirust pultil on?
    See sõltub juhtkangide astmetest ja kraana ajamitest. Mitu kiirust saavutatakse kahekiiruselise mootori või sagedusmuunduriga – täpsustage enne tellimist.
    Millisel kaugusel töötab?
    Umbes 100 m avatud alal. Metallkonstruktsioonidega hallides võib ulatus olla väiksem.

    ES-Q5000 – juhtkangidega juhtimine raskematele kraanadele

    Rinnakarbi tüüpi juhtkangidega pult, 315 MHz 80 kanaliga, IP66, releed 250 V 5 A kontaktorite mähistele. Enne tellimist kontrollige sageduse lubatavust ja vastuvõtja toiteversiooni.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
