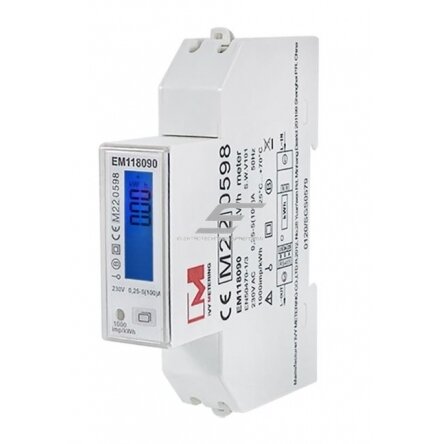

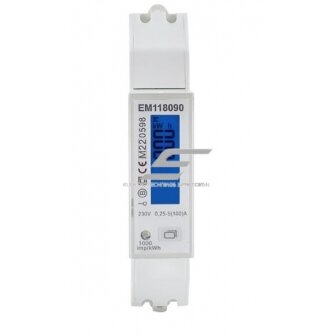

Modulaarne | digitaalne | multifunktsionaalne elektrienergia arvesti | ühefaasiline (1F) | 0,25~5(100)A | 230V | mitmetariifne mõõtmine | vertikaalne näitude kuvamine reas | päikesesüsteemidele | RS485 | MID | DIN siin

Tehnilised spetsifikatsioonid

Tüüp: ühefaasiline kahepoolne energiatarbimise arvesti
Sertifikaadid: MID, EMC, LVD
Nimipinge: 230V AC

Voolu vahemikud:
0,25-5(30)A
5(32)A / 5(40)A / 5(45)A
5(50)A / 5(80)A / 5(100)A

Mõõteparameetrid:
Pinge (V)
Vool (A)
Aktiivne võimsus (kW)
Reaktiivne võimsus (kvar)
Näiline võimsus (kVA)
Sagedus (Hz)
Võimsustegur (PF)
Energia (kWh / kvarh)

Mõõtefunktsioonid:
4-kvadrandiline mõõtmine (Forward / Reverse / Sum / Difference)
Kahepoolne energiatarbimise arvestus

Mõõterežiimid:
Ainult edasi (Forward)
Ainult tagasi (Reverse)
Edasi + tagasi (vaikimisi)
Erinevus (Forward – Reverse)

Kommunikatsioon:
RS485 (Modbus / DLT645)
Kiirused: 9600 / 19200 / 38400 / 115200
Vaikimisi: 9600 / NONE / 8 / 1

Muud parameetrid:
Impulsside konstant: 1000 imp/kWh
Tarkvara versioon: V101
CRC: 6B8D
Mitmetariifne mõõtmine: JAH
Aku: Li-aku (andmete säilitamiseks)
Ekraan: sinise taustvalgustusega
Juhtimine: puutetundlikud nupud
Seadistamine: nuppude kaudu või RS485

Funktsioonid

Kahepoolne energiatarbimise arvestus – sobib päikeseelektrijaamadele ja EV laadimissüsteemidele
MID sertifikaat – sobib kommertsarvestuseks ja arveldamiseks
4-kvadrandiline mõõtmine – täielik energiavoogude analüüs
RS485 kommunikatsioon – integratsioon BMS, SCADA, EMS süsteemidesse
Mitmetariifne režiim – erinevate tariifide haldamine
Kõrge täpsus ja stabiilsus
Intuitiivne juhtimine puutetundlike nuppudega

Kasutamine

Kodukasutajale: päikeseenergia tootmise ja tarbimise jälgimine; energia optimeerimine ja säästmine; elektriautode laadimise kontroll
Insenerile / projekteerijale: energiamõõtesüsteemide projekteerimine; integratsioon nutikatesse energiahallussüsteemidesse; võrguanalüüs ja energiabilansi arvutamine
Elektrikule: paigaldus elektrikilpidesse ja DIN-süsteemidesse; kiire ühendus RS485 kaudu; usaldusväärne lahendus kommertsobjektidele
EV laadimislahendustele: täpne energiatarbimise arvestus laadimisjaamades; arveldussüsteemide integratsioon; energiavoogude juhtimine

Plussid

MID sertifikaat – sobib arveldamiseks
Kahepoolne energiatarbimise arvestus (import/export)
RS485 Modbus – lihtne integratsioon
4-kvadrandiline mõõtmine
Mitmetariifne tugi
Lai vooluvahemik
Kompaktne ja kaasaegne disain

Miinused

Puudub impulssväljund (SO)
Ühefaasiline (ei sobi kolmefaasilistele süsteemidele)
RS485 seadistamiseks on vajalikud põhiteadmised
