  • Uus   Moodul-kolmefaasiline elektriarvesti | 100 A | 3×230/400 V | 2 tariifi | RS485 Modbus | Import / eksport | DIN | Selec EM4M-3P-C-100A

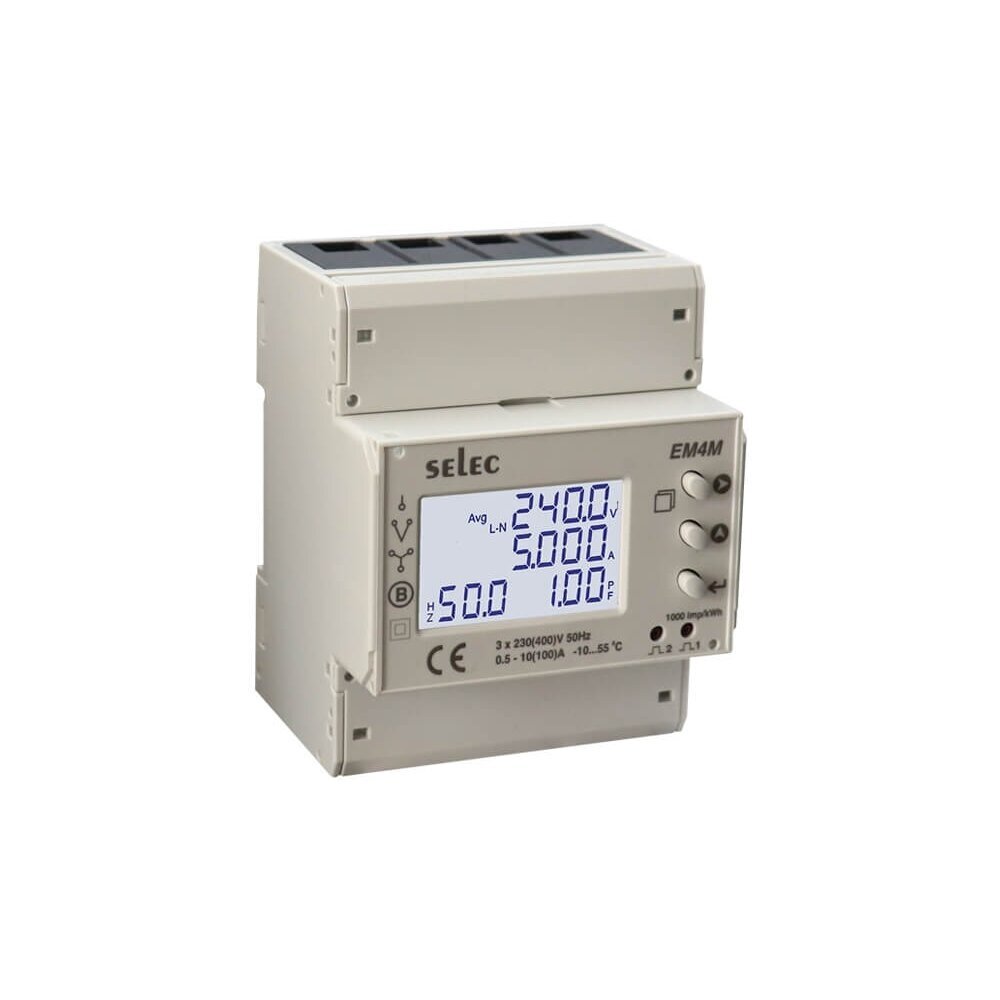

    Moodul-kolmefaasiline elektriarvesti | 100 A | 3×230/400 V | 2 tariifi | RS485 Modbus | Import / eksport | DIN | Selec EM4M-3P-C-100A

    Tootekood: EM4M-3P-C-100A
    Küsi
    Hind 109.66 € KM-ga
    ( 90.63 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Otseühendusega kolmefaasiline arvesti kuni 100 A ilma voolutrafodeta. Arvestab imporditud ja eksporditud energiat eraldi, sellel on 2 tariifi, RS485 Modbus RTU ja kaks impulssväljundit. Mõeldud mitteärilise (sisemise) arvestuse jaoks.

  • Info

    Moodul-kolmefaasiline elektriarvesti | 100 A | 3×230/400 V | 2 tariifi | RS485 Modbus | Import / eksport | DIN | Selec EM4M-3P-C-100A

    Selec EM4M-3P-C-100A on otseühendusega kolmefaasiline elektriarvesti DIN-liistule paigaldamiseks. Faasijuhid kuni 100 A ühendatakse otse arvestisse, seega voolutrafosid pole vaja. See on mõeldud hoonete, liinide või seadmete sisemiseks arvestuseks ja andmete edastamiseks juhtimissüsteemidesse.

    Põhimõte:
    See arvesti ei näita ainult tarbitud kWh-sid – see arvestab importi ja eksporti eraldi, mõõdab U, I, P, Q, S, PF ja sagedust ning edastab andmed RS485 Modbus RTU kaudu PLC-sse, SCADA-sse või BMS-i. Kaks impulssväljundit võimaldavad ühendada ka lihtsamaid impulsiloendureid. See on praktiline lahendus, kui vaja on rohkem kui tavalist arvestit, kuid MID pole nõutud.
    Maks. vool
    100 A
    Täpsusklass
    1 (kWh)
    Liides
    RS485 Modbus RTU
    Tariifid
    2
    ⇄
    Kahesuunaline arvestus
    Jah. Tootja märgib aktiiv-, reaktiiv- ja näivenergia impordi ja ekspordi arvestust. Mõõdab võrgust võetud ja võrku antud energiat – mõlemat suunda arvestatakse eraldi. Kuna MID puudub, on andmed mõeldud sisemiseks kontrolliks, mitte arveldamiseks energiamüüjaga. Ühilduvus inverteri võimsuse / ekspordi juhtimisega tuleb eraldi kinnitada – ainult kahesuunalisest mõõtmisest selleks ei piisa.

    Sideliidesed ja integreerimine

    RS485 Modbus RTU
    Kõigi mõõdetud suuruste kaugnäit PLC-sse, SCADA-sse, BMS-i, andmelogerisse või Home Assistanti (Modbus-lüüsi kaudu). Kiirus 2400–38400 bps, aadressid 1–255, liin kuni 500 m – mitu arvestit ühel siinil.
    2 impulssväljundit (5–24 V DC, 100 mA)
    1. väljund – 1000 imp/kWh aktiivenergia, 2. väljund – reaktiivenergia (1/10/100/1000 imp/kVArh). Sobib impulsiloenduritele, PLC sisenditele ja lihtsatele energiaseiresüsteemidele.

    Tööpõhimõte

    Arvesti paigaldatakse 35 mm DIN-liistule. Faasi- ja neutraaljuhid ühendatakse otse klemmidesse (3F-4J, 3F-3J või 1F-2J skeem), RS485 ja impulsiliinid eraldi signaaliklemmidesse.

    Mõõteahel registreerib iga faasi pinge ja voolu, arvutab võimsused ja energia ning kogub impordi ja ekspordi eraldi vastavalt aktiivsele tariifile.

    Tulemused kuvatakse taustvalgusega 3-realisel LCD-ekraanil ning edastatakse Modbus RTU ja impulssväljundite kaudu – andmed on näha nii kohapeal kui ka süsteemis.

    Miks valida Selec EM4M-3P-C-100A?
    Üks seade asendab tavalise arvesti ja võrguparameetrite mõõturi: saate energia mõlemas suunas, võimsused, PF ja nõudluse, samas kui ühendamine jääb lihtsaks – kuni 100 A ilma voolutrafodeta.

    Tehnilised andmed

    Toote tüüp Moodul-kolmefaasiline elektriarvesti (otseühendusega)
    Tootja / mudel Selec / EM4M-3P-C-100A
    Ühendus Otseühendus, ilma voolutrafodeta
    Vool Ib 10 A, vahemik 0,5–100 A
    Pinge 85–285 V AC (L-N), 150–494 V AC (L-L); sobib 3×230/400 V võrku
    Sagedus 45–65 Hz
    Ühendusskeemid 1F-2J, 3F-3J, 3F-4J
    Täpsusklass Aktiivenergia – 1, reaktiivenergia – 2; U ja I ±0,5 %
    MID Puudub – mitteäriliseks (sisemiseks) arvestuseks
    Mõõdetavad suurused U, I, f, PF, aktiiv- / reaktiiv- / näivvõimsus, maks. võimsusnõudlus
    Energia Aktiiv-, reaktiiv-, näivenergia – import ja eksport
    Tariifid 2
    Liides RS485 Modbus RTU, 2400–38400 bps, aadress 1–255, kuni 500 m
    Impulssväljundid 2 tk, 5–24 V DC, 100 mA; 1000 imp/kWh ja 1/10/100/1000 imp/kVArh; kestus 0,05–2,0 s
    Ekraan 3-realine taustvalgusega LCD
    Paigaldus / mõõtmed DIN-liist 35 mm, 70 × 90 mm
    Kaal 0,4 kg
    Töötingimused -10…+55 °C, kuni 85 % RH, paigalduskategooria III
    Standardid / märgistus IEC 61326-1 (EMC), CE, RoHS, UL

    Põhifunktsioonid

    • Impordi ja ekspordi arvestus – tarbitud ja võrku antud energia on näha eraldi.
    • Kolm energialiiki – kWh, kVArh ja kVAh võimaldavad hinnata ka reaktiivkoormust.
    • 2 tariifi – energiat saab koguda kahte tariifiregistrisse.
    • RS485 Modbus RTU – andmed SCADA-sse, BMS-i või PLC-sse ilma lisamõõturiteta.
    • 2 impulssväljundit – eraldi aktiiv- ja reaktiivenergiale.
    • Võimsusnõudlus – maksimaalse nõudluse väärtus aitab hinnata tippe ja võimsusreservi.

    Mille poolest erineb sarnastest mudelitest?

    Eastron SDM630-MT Samuti 100 A otseühendusega ja RS485 Modbusiga, kuid MID-i ja 4 tariifiga. Valige see, kui andmeid kasutatakse arveldamiseks.
    Rayfull TD50MTMID 100 A, RS485 Modbus, MID, 4 tariifi – äriliseks arvestuseks. MID asemel pakub EM4M 2 impulssväljundit, sh reaktiivenergia impulsse.
    Ollo 3P-351 / ESTXM302 Lihtsad 100 A arvestid ilma liidesteta – ainult ekraan. EM4M sobib, kui andmed tuleb süsteemi edastada.
    Selec MFM384-R-C-CE Sama tootja, kuid ühendatakse voolutrafode kaudu (…/5 A või …/1 A) ja ilma impulssväljunditeta – üle 100 A voolude jaoks.

    Kus kasutatakse?

    • Hoonete, korruste ja üürnike sisemine arvestus
    • Päikeseelektrijaamade tootmise ja ekspordi jälgimine
    • Tootmisliinide ja seadmete energiakontroll
    • Soojuspumpade, kompressorite ja ventilatsiooniseadmete arvestus
    • Energiaseire BMS- ja SCADA-süsteemides
    • Elektrisõidukite laadimispunktide sisemine arvestus
    • Jaotuskilpide moderniseerimine tavaliste arvestite asemel

    Kasutamine vastavalt vajadusele

    Elektrikutele ja paigaldajatele.
    Otseühendus kuni 100 A – vähem komponente ja vigu, paigaldus nagu tavalisel moodularvestil.
    Automaatikaintegraatoritele.
    Modbus RTU programmeeritava kiiruse, paarsuse ja aadressiga – lihtne lisada olemasolevale siinile.
    Hoonehalduritele.
    Selged andmed tarbimise, ekspordi ja võimsustippude kohta iga jälgitava liini kohta.

    Praktiline kasutus

    Kui objektil töötab päikeseelektrijaam ja soovite näha, kui palju energiat kasutatakse kohapeal ja kui palju antakse võrku, paigaldatakse EM4M-3P-C-100A peakilpi pärast arveldusarvestit ning selle Modbus-andmed loetakse andmelogerisse või nutikodu süsteemi. Import ja eksport on nähtavad eraldi ning impulssväljund saab lisaks edastada kWh-sid lihtsale loendurile.

    Plussid

    • Otseühendus kuni 100 A – voolutrafosid pole vaja
    • Import ja eksport kõigi kolme energialiigi jaoks
    • RS485 Modbus RTU ja 2 impulssväljundit ühes seadmes
    • 2 tariifi ja maksimaalse võimsusnõudluse registreerimine
    • Taustvalgusega 3-realine LCD – kilbis hästi loetav
    • Lai toitepinge vahemik 85–285 V L-N

    Miinused / piirangud

    • MID puudub – ei sobi äriliseks arvestuseks; selleks valige Eastron SDM630-MT või Rayfull TD50MTMID.
    • Maksimaalne vool 100 A – suuremate koormuste jaoks on vaja voolutrafodega arvestit, nt Selec MFM384-R-C-CE või Eastron SDM630MCT.
    • Tootja ei märgi IP-klassi – paigaldage ainult suletud kilpi.
    • Juhtmevaba side puudub – Wi-Fi on Tuya mudelitel (nt EL-TVPS3-80T).

    Ohutus- ja paigaldusmärkused

    • Paigalduse peab tegema kvalifitseeritud elektrik, pinge välja lülitades ja selle puudumist kontrollides.
    • Paigaldage arvesti ette sobiv kaitse (kaitselüliti või sulavkaitsmed) vastavalt kaabli ristlõikele.
    • Veenduge, et faaside järjestus ja voolu suund vastavad skeemile – muidu arvestatakse import ekspordina.
    • Vedage RS485 liin varjestatud keerdpaarkaabliga, siini otstes kasutage 120 Ω terminaatoreid.
    • Pingutage jõuklemmid õige momendiga ja kontrollige mõne tööpäeva järel nende kuumenemist.

    Kiire valikujuhend

    100 A otseühendus
    Import / eksport
    RS485 Modbus RTU
    2 impulssväljundit
    Sobib, kui vajate:
    • sisemist arvestust kuni 100 A koos andmeedastusega
    • võrgust võetud ja võrku antud energia eraldi mõõtmist
    • arvesti integreerimist SCADA-sse, BMS-i või PLC-sse Modbusi kaudu
    Kontrollige enne kasutamist:
    • kas koormusvool ei ületa 100 A
    • kas te ei vaja MID-i (ärilist arvestust)
    • millist Modbusi kiirust ja aadressi teie süsteem nõuab
    Oluline meeldetuletus: EM4M-3P-C-100A ei asenda võrguettevõtja arveldusarvestit ega ole kaitseseade – see ei lülita koormust välja ülekoormuse või ülepinge korral.

    KKK

    Kas voolutrafosid on vaja?
    Ei, kuni 100 A ühendatakse arvesti otse.
    Kas arvestil on MID?
    Ei, tootja MID-i ei märgi, seega on see mõeldud sisemiseks arvestuseks.
    Kas see mõõdab võrku antud energiat?
    Jah, see arvestab imporditud ja eksporditud energiat eraldi; ühilduvust inverteri ekspordi juhtimisega kontrollige eraldi.
    Millise protokolliga andmeid edastatakse?
    RS485 Modbus RTU, kiirus 2400–38400 bps, aadressid 1–255.
    Milleks on impulssväljundid?
    Esimene edastab 1000 imp/kWh aktiivenergiat, teine reaktiivenergiat loendurisse või PLC-sse.
    Kas seda saab kasutada ühefaasilises võrgus?
    Jah, tootja märgib ka 1F-2J ühendusskeemi.

    Selec EM4M-3P-C-100A – kolmefaasiline 100 A arvesti Modbusiga

    Otseühendusega kolmefaasiline DIN-arvesti kuni 100 A impordi/ekspordi arvestuse, 2 tariifi, RS485 Modbus RTU ja kahe impulssväljundiga – sisemiseks arvestuseks ja süsteemide integreerimiseks.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
