  • Uus   Moodul-kolmefaasiline multifunktsionaalne elektriarvesti | voolutrafode kaudu …/5 A (…/1 A) | 3×230/400 V | RS485 Modbus | Import / eksport | DIN | Selec MFM384-R-C-CE
    Uus   Moodul-kolmefaasiline multifunktsionaalne elektriarvesti | voolutrafode kaudu …/5 A (…/1 A) | 3×230/400 V | RS485 Modbus | Import / eksport | DIN | Selec MFM384-R-C-CE 1

    Moodul-kolmefaasiline multifunktsionaalne elektriarvesti | voolutrafode kaudu …/5 A (…/1 A) | 3×230/400 V | RS485 Modbus | Import / eksport | DIN | Selec MFM384-R-C-CE

    Tootekood: MFM384-R-C-CE
    Küsi
    Hind 117.04 € KM-ga
    ( 96.73 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Kolmefaasiline multifunktsionaalne mõõtur DIN-liistule, ühendatakse voolutrafode (…/5 A või …/1 A) ja vajadusel pingetrafode kaudu. Mõõdab U, I, võimsusi, PF, sagedust, impordi- ja ekspordienergiat ning edastab andmed RS485 Modbus RTU kaudu. Mitteäriliseks (sisemiseks) arvestuseks.

  • Info

    Moodul-kolmefaasiline multifunktsionaalne elektriarvesti | voolutrafode kaudu …/5 A (…/1 A) | 3×230/400 V | RS485 Modbus | Import / eksport | DIN | Selec MFM384-R-C-CE

    Selec MFM384-R-C-CE on kolmefaasiline multifunktsionaalne mõõtur-arvesti DIN-liistule, mis ühendatakse voolutrafode kaudu. See on DIN-versioon (90 × 70 mm), mitte paneelile paigaldatav 96 × 96 mm MFM384. Mõeldud suurema vooluga liinidele, kus otseühendusega arvesti enam ei sobi.

    Põhimõte:
    Programmeeritav voolutrafo suhe (primaar kuni 10 kA, sekundaar 1 A või 5 A) ja pingetrafo suhe võimaldavad kasutada sama seadet väikesest kilbist kuni võimsa alajaamani. Üks moodul näitab pingeid, voolusid, võimsusi, PF-i, sagedust, impordi- ja ekspordienergiat ning võimsusnõudlust ja edastab kõik andmed RS485 Modbus RTU kaudu SCADA-sse või BMS-i.
    Voolusisend
    …/5 A või …/1 A (maks. 6 A)
    Voolutrafo primaar
    kuni 10 kA
    Liides
    RS485 Modbus RTU
    Energia täpsusklass
    1
    ⇄
    Kahesuunaline arvestus
    Jah. Tootja märgib aktiiv-, reaktiiv- ja näivenergia impordi ja ekspordi arvestust. Mõõdab võrgust võetud ja võrku antud energiat – mõlemat suunda arvestatakse eraldi. Andmed on sisemiseks kontrolliks, kuna sellel CE-versioonil puudub MID. Ühilduvus inverteri võimsuse / ekspordi juhtimisega tuleb eraldi kinnitada – ainult kahesuunalisest mõõtmisest selleks ei piisa.

    Sideliidesed ja integreerimine

    RS485 Modbus RTU
    Kõigi mõõdetud suuruste lugemine SCADA-sse, BMS-i, PLC-sse või energiaseiresüsteemi. Kiirus 300–19200 bps, paarsus none/odd/even, aadressid 1–255, liin kuni 500 m – palju mõõtureid ühel siinil.

    Tööpõhimõte

    Mõõtur paigaldatakse 35 mm DIN-liistule. Vooluahelad ühendatakse voolutrafode kaudu (sekundaar 5 A või 1 A), pinge otse kuni 300 V L-N või pingetrafode kaudu; eraldi toide 85–270 V AC.

    Menüüs seadistatakse voolutrafo ja pingetrafo suhted ning ühendusskeem ja seade arvutab mõõdetud suurused ümber tegelikeks primaarpoole väärtusteks.

    Taustvalgusega LCD-l on näha iga faasi tegelikud väärtused ja energiaregistrid ning samad andmed liiguvad Modbus RTU kaudu süsteemi.

    Miks valida Selec MFM384-R-C-CE?
    Üks kompaktne seade asendab voltmeetrid, ampermeetrid ja arvesti: suure vooluga liine mõõdetakse standardsete voolutrafode kaudu ja andmed on kohe Modbusi kaudu kättesaadavad.

    Tehnilised andmed

    Toote tüüp Moodul-kolmefaasiline multifunktsionaalne elektriarvesti (voolutrafode kaudu)
    Tootja / mudel Selec / MFM384-R-C-CE
    Ühendus Voolutrafode kaudu; pinge otse või pingetrafode kaudu
    Voolusisend Nimivool 5 A AC (min. 11 mA, maks. 6 A)
    Voolutrafo suhe Sekundaar 1 A / 5 A (programmeeritav), primaar kuni 10 kA
    Pingetrafo suhe Primaar 100 V–500 kV, sekundaar 100–500 V (programmeeritav)
    Mõõdetav pinge 11–300 V AC (L-N), 19–519 V AC (L-L); sobib 3×230/400 V võrku
    Toide 85–270 V AC, 50/60 Hz, kuni 8 VA
    Ühendusskeemid 3F-4J, 3F-3J, 2F-3J, 1F-2J
    Täpsus U ja I ±0,5 % FS, võimsus 1 %, energia – klass 1
    MID Puudub (CE-versioon) – mitteäriliseks (sisemiseks) arvestuseks
    Mõõdetavad suurused U (L-N, L-L), I, f, PF, aktiiv- / reaktiiv- / näivvõimsus, min./maks. võimsusnõudlus
    Energia Aktiiv-, reaktiiv-, näivenergia – import ja eksport
    Liides RS485 Modbus RTU, 300–19200 bps, aadress 1–255, kuni 500 m
    Impulssväljund Puudub
    Ekraan 3-realine taustvalgusega LCD
    Paigaldus / mõõtmed DIN-liist 35 mm, 90 × 70 × 66,3 mm
    Kaal 208 g
    Töötingimused -5…+60 °C (hoiustamine -20…+75 °C), kuni 85 % RH
    Standardid IEC 61326-1, CE

    Põhifunktsioonid

    • Programmeeritavad voolu- ja pingetrafod – üks mudel erinevatele vooludele kuni 10 kA ja keskpinge mõõtmiseks.
    • Import ja eksport – eraldi aktiiv-, reaktiiv- ja näivenergiale.
    • Täielik võrgupilt – U, I, P, Q, S, PF ja sagedus iga faasi kohta ja kokku.
    • Võimsusnõudlus – aktiiv- ja reaktiivvõimsuse min./maks. väärtused tippude hindamiseks.
    • RS485 Modbus RTU – integreerimine SCADA-sse, BMS-i või PLC-sse.
    • 10-aastane energiamälu – näidud säilivad toitekatkestuse ajal.

    Mille poolest erineb sarnastest mudelitest?

    Eastron SDM630MCT Samuti voolutrafode kaudu ja RS485 Modbusiga, kuid MID-iga. Valige see, kui andmeid kasutatakse arveldamiseks.
    Eastron SMART X96-1 Paneelimõõtur 96 × 96 mm voolutrafode kaudu ja MID-iga – paigaldatakse kilbi uksele. MFM384-R-C-CE paigaldatakse DIN-liistule.
    Schneider PowerLogic PM5110 / PM5330 Paneelile paigaldatavad võimsusanalüsaatorid voolutrafode kaudu laiema analüüsiga. MFM384-R-C-CE on kompaktsem DIN-lahendus põhiparameetrite jaoks.
    Selec EM4M-3P-C-100A Otseühendus kuni 100 A, 2 tariifi ja 2 impulssväljundit. MFM384-R-C-CE on vajalik, kui vool ületab 100 A.

    Kus kasutatakse?

    • Suure vooluga sisend- ja peajaotuskilbid
    • Alajaamad ja keskpinge sisendid (pingetrafode kaudu)
    • Tööstusliinide ja võimsate seadmete seire
    • Päikeseelektrijaamade tootmise ja ekspordi kontroll
    • Ärihoonete energiaseire BMS-is
    • Generaatorite ja varutoite liinid
    • Reaktiivvõimsuse kompenseerimisseadmed ja PF-i kontroll

    Kasutamine vastavalt vajadusele

    Elektriprojekteerijatele.
    Üks mudel erinevatele voolutrafo suhetele – lihtsam ühtlustada kilpide spetsifikatsioone.
    Automaatikaintegraatoritele.
    Standardne Modbus RTU programmeeritava kiiruse, paarsuse ja aadressiga.
    Energeetikutele ja hoonehalduritele.
    Selged andmed võimsuste, PF-i, tippude ja energia kohta mõlemas suunas.

    Praktiline kasutus

    Kui ettevõtte sisendis on 400/5 A voolutrafod ja SCADA-s on vaja näha tegelikke koormusi ja energiat, paigaldatakse MFM384-R-C-CE kõrvale DIN-liistule, menüüs seatakse primaarvooluks 400 A ja sekundaarvooluks 5 A ning süsteem loeb RS485 Modbus RTU kaudu voolud, võimsused, PF-i ja impordi/ekspordi energia.

    Plussid

    • Programmeeritav voolutrafo (kuni 10 kA) ja pingetrafo (kuni 500 kV) suhe
    • Import ja eksport kõigi kolme energialiigi jaoks
    • Kompaktne DIN-korpus 90 × 70 mm
    • RS485 Modbus RTU kuni 500 m
    • Taustvalgusega 3-realine LCD
    • Toetab 3F-4J, 3F-3J, 2F-3J ja 1F-2J skeeme

    Miinused / piirangud

    • MID puudub – äriliseks arvestuseks valige Eastron SDM630MCT või SMART X96-1.
    • Vaja on eraldi voolutrafosid – komplektis ei ole.
    • Impulssväljund ja tariifid puuduvad – kui neid on vaja kuni 100 A, valige Selec EM4M-3P-C-100A.
    • Vajab eraldi 85–270 V AC toidet; tootja ei märgi IP-klassi – paigaldada suletud kilpi.

    Ohutus- ja paigaldusmärkused

    • Paigalduse peab tegema kvalifitseeritud elektrik, pinge välja lülitades ja selle puudumist kontrollides.
    • Ärge kunagi avage voolutrafo sekundaarahelat, kui primaaris voolab vool – lühistage see esmalt.
    • Kaitske pinge mõõte- ja toiteahelaid sulavkaitsmete või kaitselülititega.
    • Järgige voolutrafo polaarsust (P1/P2, S1/S2) ja faaside vastavust – muidu on võimsuse ja energia suund vale.
    • Vedage RS485 liin varjestatud keerdpaariga, siini otstes 120 Ω terminaatorid.

    Kiire valikujuhend

    Voolutrafo …/5 A või …/1 A
    Kuni 10 kA
    Import / eksport
    RS485 Modbus RTU
    Sobib, kui vajate:
    • mõõta liine, mille vool on üle 100 A
    • edastada võrguparameetrid Modbusi kaudu SCADA-sse või BMS-i
    • kompaktset DIN-mõõturit paneelimõõturi asemel
    Kontrollige enne kasutamist:
    • kas teil on sobivad voolutrafod (sekundaar 5 A või 1 A)
    • kas te ei vaja MID-i (ärilist arvestust)
    • kas kilbis on mõõturi jaoks 85–270 V AC toide
    Oluline meeldetuletus: MFM384-R-C-CE ei asenda võrguettevõtja arveldusarvestit ega ole kaitserelee – see ainult mõõdab ja edastab andmeid.

    KKK

    Kas see on DIN- või paneelimõõtur?
    See on DIN-liistu versioon (90 × 70 × 66,3 mm), mitte 96 × 96 mm paneeli-MFM384.
    Mida tähendab 6 A?
    See on voolutrafo sekundaarahela maksimaalne vool; nimisisend on 5 A, koormus võib voolutrafost sõltuvalt olla kuni 10 kA.
    Kas saab kasutada …/1 A voolutrafodega?
    Jah, sekundaarvool on programmeeritav 1 A või 5 A.
    Kas arvestil on MID?
    Ei, see on CE-versioon sisemiseks arvestuseks.
    Kas see mõõdab võrku antud energiat?
    Jah, see arvestab imporditud ja eksporditud energiat eraldi; ühilduvust inverteri ekspordi juhtimisega kontrollige eraldi.
    Kas impulssväljund on olemas?
    Ei, andmed edastatakse ainult RS485 Modbus RTU kaudu.

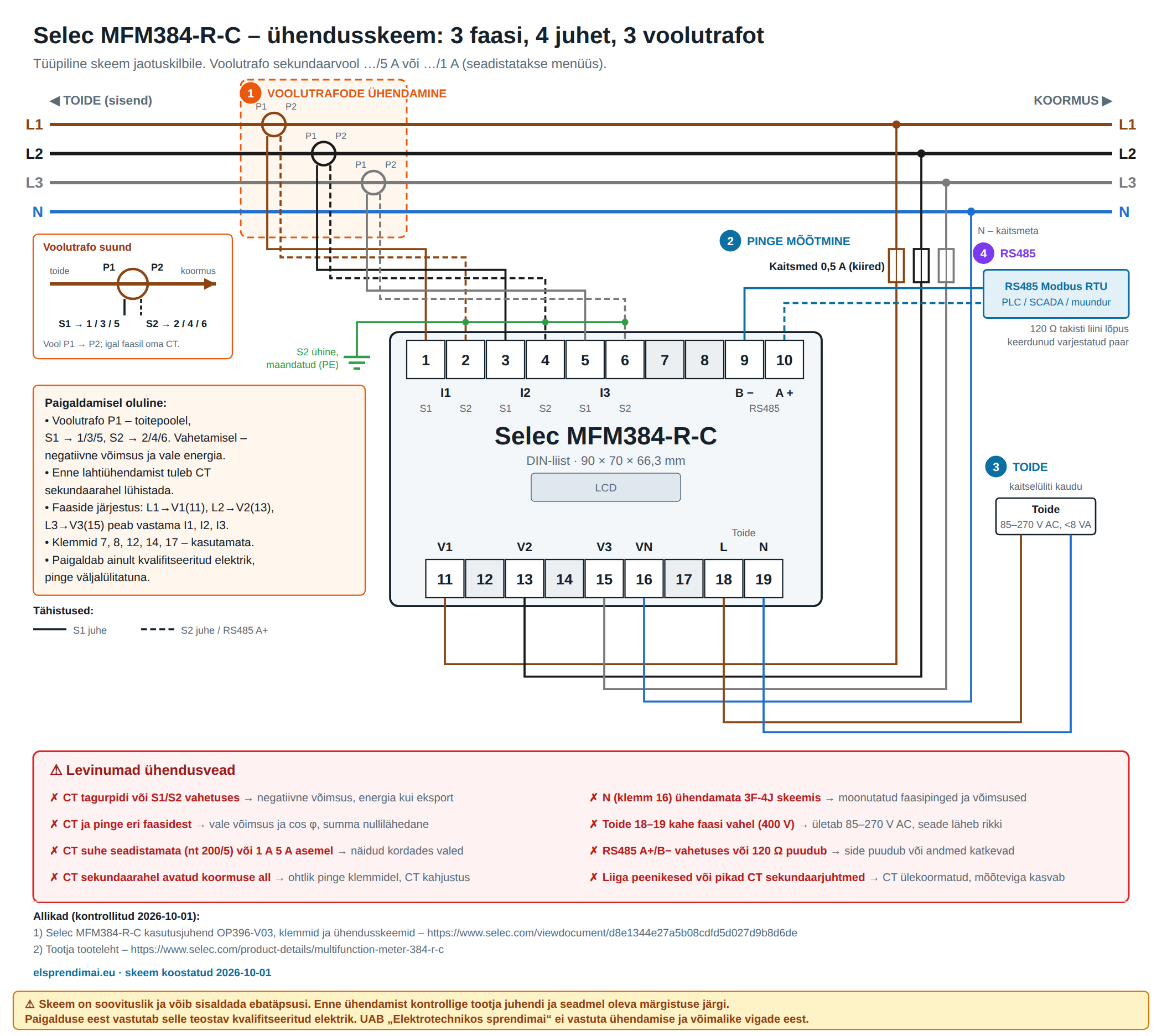

    Ühendusskeem voolutrafode kaudu

    Selec MFM384-R-C ühendusskeem voolutrafode kaudu, 3 faasi 4 juhet

    Klõpsake skeemil, et see suuremana avada. Tähistatud: ① voolutrafode ühendamine, ② pinge mõõtmine, ③ toide, ④ RS485.

    ⚠ Skeem on soovituslik ja võib sisaldada ebatäpsusi. Enne ühendamist kontrollige tootja juhendi ja seadmel oleva märgistuse järgi.
    Paigalduse eest vastutab selle teostav kvalifitseeritud elektrik. UAB „Elektrotechnikos sprendimai“ ei vastuta ühendamise ja võimalike vigade eest.

    Levinumad ühendusvead

    • Voolutrafo paigaldatud tagurpidi (P1 koormuse poolel) või S1/S2 vahetuses – negatiivne võimsus, energiat arvestatakse ekspordina.
    • Voolutrafo ja pingesisend eri faasidest – vale võimsus ja cos φ, summa võib olla nullilähedane.
    • Menüüs pole voolutrafo suhet seadistatud (nt 200/5) või on valitud 1 A 5 A asemel – näidud on kordades valed.
    • Voolutrafo sekundaarahel katkestatud koormuse all – klemmidel tekib ohtlik pinge, voolutrafo võib kahjustuda. Enne lahtiühendamist tuleb see lühistada.
    • N (klemm 16) ühendamata 3-faasilises 4-juhtmelises skeemis – moonutatud faasipinged ja võimsused.
    • Toide (18–19) ühendatud kahe faasi vahele (400 V) – ületatakse 85–270 V AC piir, seade saab kahjustada.
    • RS485 A+/B− vahetuses või liini lõpus puudub 120 Ω takisti – side puudub või andmed katkevad.
    • Liiga peenikesed või pikad voolutrafo sekundaarjuhtmed – voolutrafo on ülekoormatud, mõõteviga suureneb.

    Dokumendid ja allikad

    Skeem on koostatud 2026-10-01 tootja juhendi alusel. See on informatiivne – paigaldamisel järgige tootja juhendit ja kehtivaid elektripaigaldise nõudeid.

    Selec MFM384-R-C-CE – DIN-multifunktsionaalne mõõtur voolutrafodega

    Kolmefaasiline multifunktsionaalne DIN-mõõtur voolutrafode kaudu (…/5 A või …/1 A, kuni 10 kA) impordi/ekspordi arvestuse ja RS485 Modbus RTU-ga – suure vooluga liinide sisemiseks arvestuseks.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
