  • Moodulkontaktor | 2P | 2NO | 25A | 230VAC | DIN | käsijuhtimisega | MCF3i | Promfactor Baltic | MCF3i2520230 | 4772151002375

    Tootekood: MCF3i2520230
    Vöötkood: 4772151002375

    MCF3i 25-20 on kahe normaalselt avatud kontaktiga (2NO) käsijuhtimisega moodulkontaktor, mähis ~230 V AC. Nimivool 25 A (AC-7a). Mõeldud ühefaasiliste koormuste (boileri, elektrikütte, valgustusgrupi või ventilatsiooni) kaugjuhtimiseks; vajadusel saab koormust lülitada ka käsitsi.

  • Moodulkontaktor | 2P | 2NO | 25A | 230VAC | DIN | käsijuhtimisega | MCF3i | Promfactor Baltic | MCF3i2520230 | 4772151002375

    MCF3i 25-20 (MCF3i2520230) on kahe normaalselt avatud kontaktiga (2NO) käsijuhtimisega moodulkontaktor. Mõeldud ühefaasiliste koormuste (boileri, elektrikütte, valgustusgrupi või ventilatsiooni) kaugjuhtimisega sisse- ja väljalülitamiseks; vajadusel saab koormust lülitada ka käsitsi korpusel oleva lülitiga. Mähis ~230 V AC, nimivool 25 A (AC-7a).

    Põhiidee:
    Kui koormust tuleb lülitada aja, temperatuuri või signaali järgi, ei pea termostaat ega ajarelee seda otse vedama. 2NO kontaktor võtab jõuahela üle: lahutab nii faasi kui ka neutraali ning juhtseadmele jääb ainult mähise vool.
    Vool AC-7a (küte, valgustus)
    25 A
    Juhtimine
    kaug- ja käsijuhtimine
    Mähise pinge
    ~230 V AC
    Kontaktid
    2NO

    Tööpõhimõte

    Kontaktor paigaldatakse elektrikilpi DIN-liistule koormust kaitsva kaitselüliti kõrvale. Jõuahel ühendatakse kontaktide klemmidega, juhtseade mähise klemmidega A1–A2.

    Tavaliselt töötab kontaktor juhtsignaali järgi: pinge mähisel sulgeb kontaktid, pinge kadumine avab need. Korpusel oleva käsijuhtimise lülitiga saab kontaktori sisse või välja lülitada ka ilma juhtpingeta.

    See on mugav süsteemi käikulaskmisel ja seadistamisel ning siis, kui taimer, termostaat või kontroller rikki läheb – küte või ventilatsioon saab edasi töötada, kuni juhtseade on välja vahetatud.

    Milleks on MCF3i 25-20 kasulik?
    Üks moodul teeb ära kogu ühefaasilise koormuse lülitamise: juhtseade töötab ilma koormuseta ning boiler või küte lahutatakse mõlemalt pooluselt.

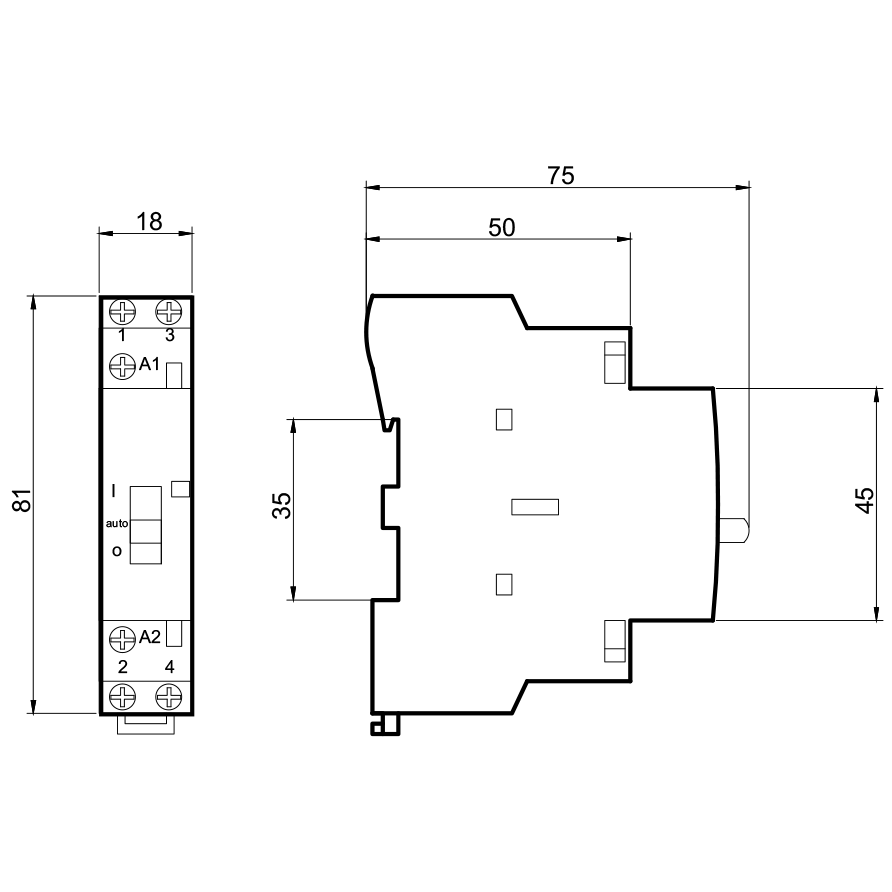

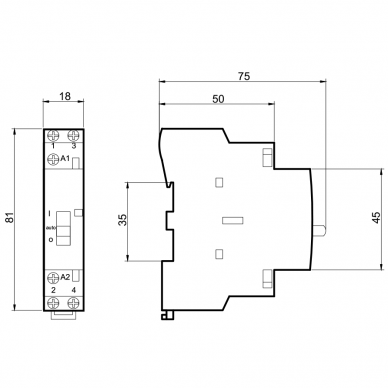

    Tehnilised andmed

    Toote tüüp Moodulkontaktor (paigaldus DIN-liistule)
    Tootja Promfactor Baltic
    Seeria / mudel MCF3i 25-20
    Kood MCF3i2520230
    EAN 4772151002375
    Kontaktid 2NO
    Pooluste arv 2
    Nimivool AC-7a / AC-1 25 A
    Nimitööpinge (Ue) ~230/400 V
    Mähise (juhtimis-) pinge (Uc) ~230 V AC
    Isolatsioonipinge (Ui) 500 V
    Impulsspinge (Uimp) 4 kV
    Sagedus 50/60 Hz
    Kasutuskategooriad AC-1, AC-3, AC-7a, AC-7b
    Juhtme ristlõige klemmides 1–4 mm²
    Klemmide pingutusmoment 0,8 Nm
    Kulumiskindlus elektriline 100 000 tsüklit / mehaaniline 1 000 000 tsüklit
    Rakendumisaeg 0,05 s
    Kaitseaste IP20
    Töötemperatuur -25…+55 °C
    Hoiutemperatuur -25…+70 °C
    Kõrgus merepinnast kuni 2000 m
    Paigaldus DIN-liist TH35 (35 × 7,5 mm)
    Ühendamine kammsiiniga ei ole ette nähtud
    Käsijuhtimine jah – lüliti korpusel
    Standardid IEC/EN 61095, IEC/EN 60947-4-1

    Põhifunktsioonid

    • Koormuse kaugjuhtimine – koormust lülitab ajarelee, termostaat, fotorelee või kontroller mähise A1–A2 kaudu.
    • Juhtseadme kaitse koormuse eest – taimeri või termostaadi kontakt lülitab ainult mähise voolu.
    • Kompaktne paigaldus – DIN-liistule elektrikilbis.
    • Vaikne töö – sobib eluruumidesse ja kontoritesse.
    • Käsijuhtimine – koormust saab sisse või välja lülitada ilma juhtsignaalita, nt süsteemi seadistamisel või kontrolleri rikke korral.

    Kus kasutatakse?

    • Boileri soojendamine öötariifiga (ajarelee kaudu)
    • Elektriline põrandaküte ja konvektorid (termostaadi kaudu)
    • Välis- ja õuevalgustuse grupid (fotorelee või taimeri kaudu)
    • Ventilatsiooni- ja soojustagastusseadmete sisselülitamine
    • Äripindade valgustustsoonid
    • Nutikodu kontrollerid, mille relee väljund on koormuse jaoks liiga nõrk

    Kasutamine vastavalt vajadusele

    Majaomanikule.
    Boiler soojeneb soodsama tariifi tundidel ning taimer ja termostaat kestavad kauem, sest need ei lülita koormust otse.
    Elektrikule.
    Üks moodul kilbis, selgelt tähistatud klemmid A1–A2 ja 1–2 / 3–4 – kiire ja korralik paigaldus.
    Nutisüsteemide integraatorile.
    Muudab kontrolleri või Wi-Fi mooduli nõrga väljundi töökindlaks 25 A koormuse lülitamiseks.

    Praktiline kasutus

    Kui boiler peab soojenema ainult öötariifiga, annab ajarelee määratud tundidel pinge kontaktori mähisele A1–A2 ja kontaktor lülitab kontaktide 1–2 ja 3–4 kaudu sisse boileri faasi ja neutraali. Päeval on mõlemad poolused lahutatud, seega on boiler täiesti pingevaba.

    Plussid

    • Juhtseade ei lülita koormusvoolu – pikem kasutusiga
    • Paigaldatakse DIN-liistule koos kaitselülititega
    • Vaikne töö
    • Käsijuhtimine – süsteem saab töötada ka juhtseadme rikke korral

    Miinused / piirangud

    • Ei kaitse ülekoormuse ja lühise eest – kaitselüliti on kohustuslik
    • IP20 – ainult kuivas kilbis
    • Ei ole ühendatav kammsiiniga
    • Tootja ei anna eraldi AC-7b voolu – mootorite jaoks valige kontaktor, millel AC-7b vool on näidatud, või standardne AC-3 kontaktor

    Ohutus- ja paigaldusjuhised

    • Kontaktori ette on kohustuslik kaitselüliti, mis on valitud kaabli ja koormuse järgi. Kontaktor ahelat ei kaitse.
    • Mootorite puhul kontrollige AC-7b voolu, mitte nimetuses toodud AC-7a voolu; kaitske mootorit lisaks mootorikaitselüliti või termoreleega.
    • Mähise pinge (~230 V AC) peab vastama juhtpingele – vale pinge põletab mähise läbi või kontaktor ei rakendu.
    • Juhtme ristlõige klemmides – 1–4 mm², pingutusmoment – 0,8 Nm.
    • Kui mitu kõrvuti asetsevat kontaktorit töötab pidevalt (nt küte kogu öö), jätke vahe või paigaldage vahetükk – nii on kuumenemine väiksem.
    • Paigaldada ja 230/400 V võrku ühendada tohib ainult kvalifitseeritud elektrik pärast pinge väljalülitamist.

    Kiire valikujuhend

    25 A AC-7a
    2NO
    ~230 V AC
    Sobib, kui on vaja:
    • lülitada ühefaasilist koormust aja, temperatuuri või signaali järgi
    • lahutada nii faas kui ka neutraal
    • kaitsta termostaadi või kontrolleri kontakti koormusvoolu eest
    Kontrollige enne kasutamist:
    • koormuse tüüpi: kütte puhul AC-7a voolu, mootorite puhul AC-7b voolu
    • mähise pinget ja juhtseadme väljundit
    • ruumi kilbis ja vahesid pidevalt töötavate kontaktorite vahel
    • kaitselülitit kontaktori ees
    Oluline meeldetuletus: Kontaktor ainult lülitab koormust sisse ja välja – see ei asenda kaitselülitit, mootorikaitset ega rikkevoolukaitset.

    KKK

    Kas kontaktor kaitseb ülekoormuse ja lühise eest?
    Ei – ahelat kaitseb kontaktori ette paigaldatud kaitselüliti.
    Kas sellega saab juhtida pumpa või ventilaatorit?
    Tootja ei anna eraldi AC-7b voolu, seega valige mootorite jaoks kontaktor, millel AC-7b vool on näidatud.
    Miks valida 2NO, mitte 1NO?
    2NO lahutab nii faasi kui ka neutraali, seega jääb väljalülitatud koormus täiesti pingevabaks.
    Millega seda juhtida?
    Ajarelee, termostaadi, fotorelee, nutimooduli või kontrolleriga, mille väljund sobib ~230 V AC mähisele.
    Millal tasub valida käsijuhtimisega kontaktor?
    Kui küte, ventilatsioon või pump peab töötama ka siis, kui taimer, termostaat või kontroller rikki läheb.

    Moodulkontaktor | 2P | 2NO | 25A | 230VAC | DIN | käsijuhtimisega | MCF3i | Promfactor Baltic | MCF3i2520230 | 4772151002375

    MCF3i 25-20 (MCF3i2520230) on kahe normaalselt avatud kontaktiga (2NO) moodulkontaktor DIN-liistule: 25 A (AC-7a), mähis ~230 V AC. Mõeldud ühefaasiliste koormuste (boileri, elektrikütte, valgustusgrupi või ventilatsiooni) kaugjuhtimiseks elektrikilbis.

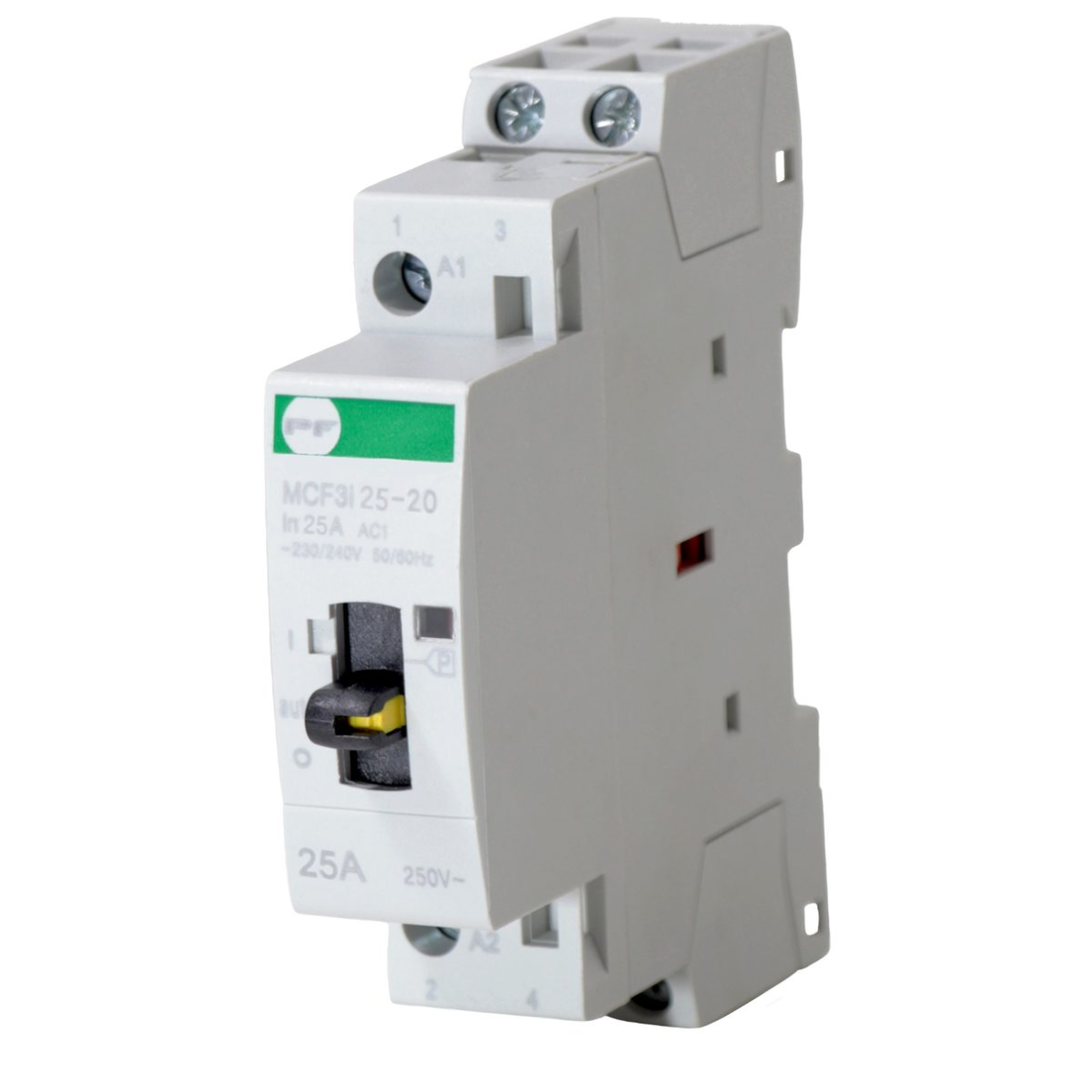

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
