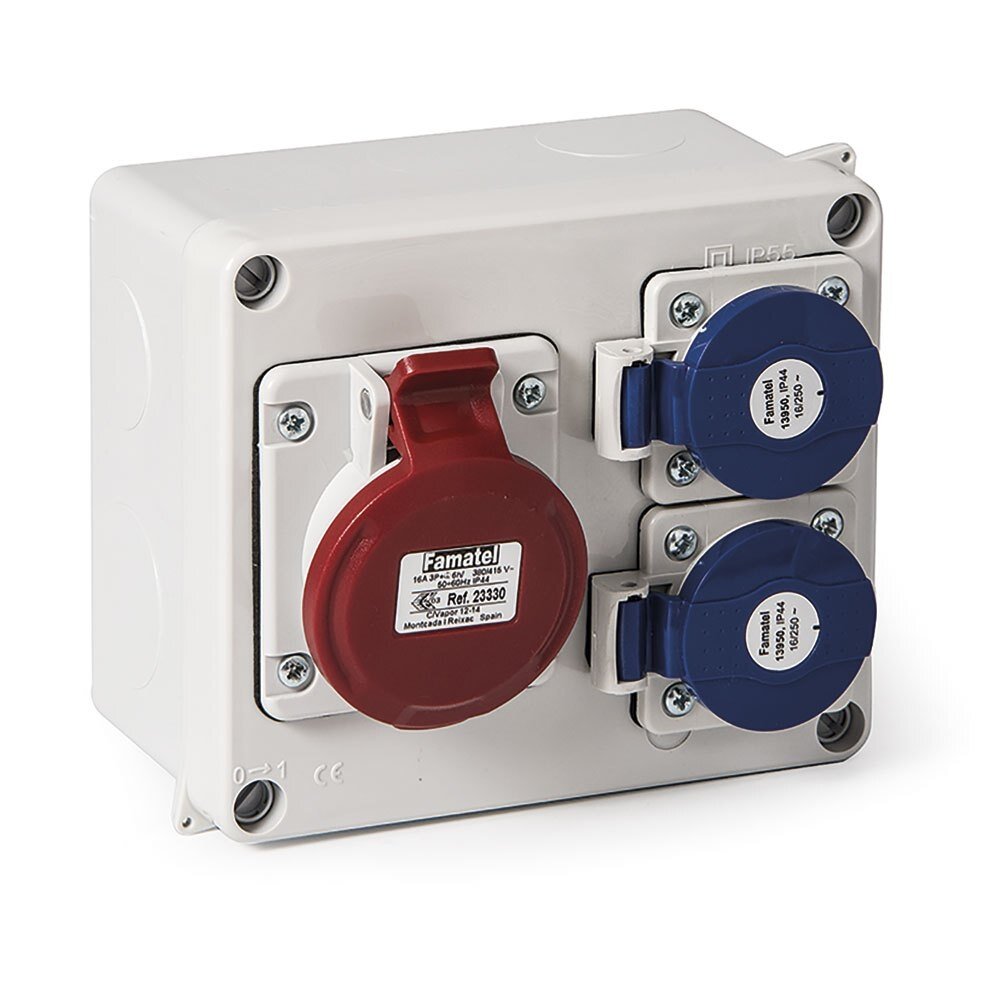

  • Uus   Pistikupesakarp | 1×CEE 32 A 400 V + 2×230 V 16 A | IP44 | Famatel 3070 0056E

    Pistikupesakarp | 1×CEE 32 A 400 V + 2×230 V 16 A | IP44 | Famatel 3070 0056E

    Tootekood: 3070 0056E
    Küsi
    Hind 21.65 € KM-ga
    ( 17.89 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Famatel 3070 0056E – pistikupesakarp: 1×CEE 32 A 400 V ja 2×230 V 16 A, IP44 tarnija andmetel. Selle koodiga tootja andmelehte ei leidnud, seega täpsustage CEE kontaktide arv, 230 V pesade tüüp ja kaitseaparaadid enne tellimist.

  • Info

    Pistikupesakarp | 1×CEE 32 A 400 V + 2×230 V 16 A | IP44 | Famatel 3070 0056E

    Famatel 3070 0056E – pistikupesakarp ühe kolmefaasilise CEE 32 A 400 V pesa ja 2×230 V 16 A pesaga. Garaažidesse, töökodadesse, majapidamishoonetesse ja äripindadele, kus ühes punktis on vaja kolme- ja ühefaasilisi pesi.

    Põhimõte:
    Üks karp võimaldab ühendada kolmefaasilise masina ja käsitööriistad samas kohas. Koodiga 3070 0056E tootja andmelehte ei leidnud, seega toome ainult koostise; CEE pesa kontaktide arvu (4 või 5), 230 V pesade tüüpi ja kaitseaparaatide olemasolu täpsustage enne tellimist.
    Pesad
    1×CEE 32 A + 2×230 V
    Kaitse
    IP44
    CEE pesa
    32 A, 400 V
    Toide
    kolmefaasiline liin kilbist

    Tööpõhimõte

    Karp saab toite kolmefaasiliselt liinilt koos N ja PE-ga kilbist; kaabli sisseviimise ja ühendamise teeb elektrik.

    CEE 32 A 400 V pesa on kolmefaasilistele seadmetele, 230 V 16 A pesad ühefaasilistele seadmetele ja tööriistadele.

    Pritsmekaitse (IP44 tarnija andmetel) kehtib ainult suletud kaantega. Liini kaitse ja 30 mA rikkevoolukaitse paigaldatakse kilpi.

    Miks valida Famatel 3070 0056E?
    Kui garaažis või töökojas on vaja nii kolmefaasilist 32 A pesa kui ka 2×230 V pesi, asendab üks karp mitu eraldi pesa ja lühendab paigaldust.

    Tehnilised andmed

    Toote tüüp Pistikupesakarp
    Tootja / kood Famatel / 3070 0056E
    Pesad 1×CEE 32 A 400 V + 2×230 V 16 A
    CEE pesa kontaktid täpsustage (3P+PE või 3P+N+PE)
    230 V pesade tüüp täpsustage (Schuko või maandusvardaga)
    Kaitseaparaadid tootja andmeid ei leitud – täpsustage
    Kaitseaste IP44 (tarnija andmed)

    Põhifunktsioonid

    • Kolmefaasiline CEE 32 A 400 V pesa – kolmefaasilistele seadmetele.
    • 2×230 V 16 A pesad – ühefaasilistele seadmetele ja tööriistadele.
    • Üks ühenduspunkt – kolme- ja ühefaasilised pesad ühes karbis.
    • Pritsmekaitse – IP44 tarnija andmetel, suletud kaantega.
    • Toide kilbist – kaitselüliti ja rikkevoolukaitse valib elektrik vastavalt liinile.

    Mille poolest erineb sarnastest?

    Famatel 3068 0055E (8570) Ainult 1 pesa 230 V.
    Famatel 3073.0032E / 3069 (8498) CEE 16 A – väiksema võimsusega kolmefaasilistele seadmetele.
    SEZ ROS4/V-10 (2228) lülitiga 0–1 – pesad saab kohapeal välja lülitada.
    Scame 686D.322 (13940) IP54.

    Kus kasutatakse?

    • Garaažid ja autoteenindused
    • Töökojad ja tootmisruumid
    • Majapidamis- ja põllumajandushooned
    • Laod ja äripinnad
    • Tehnoruumid
    • Ehitusplatsid (ainult ehitusplatsi kilbist)

    Kasutamine vastavalt vajadusele

    Algajale.
    Karp ühe kolmefaasilise pesa ja 2×230 V pesaga. Enne ostu vaadake, mitu kontakti on teie seadme CEE pistikul (4 või 5), ja täpsustage meilt.
    Kogenud paigaldajale.
    Valige toitekaabel ja kaitselüliti CEE 32 A pesa ja liini pikkuse järgi; 230 V pesad vajavad N-sooni. Kontrollige, kas karbis on 230 V pesade kaitse.
    Energeetikule / projekteerijale.
    Projekteerige liin pesaahela 30 mA rikkevoolukaitsega; kõigi pesade summa ei tohi ületada liini kaitselülitit. Ehitusplatsil – toide ainult ehitusplatsi kilbist (HD 60364-7-704).

    Praktiline kasutus

    Töökojas saab Famatel 3070 0056E toite kolmefaasiliselt liinilt 32 A kaitselüliti ja 30 mA rikkevoolukaitsega. CEE 32 A pesa on võimsamale masinale, 230 V pesadele tagab elektrik 16 A kaitse – kui karbis seda pole, paigaldatakse eraldi 16 A kaitselüliti.

    Plussid / eelised

    • Kolmefaasiline CEE 32 A ja 2×230 V pesad ühes karbis
    • Üks ühenduspunkt – kiirem paigaldus
    • Pritsmekaitse (IP44 tarnija andmetel)
    • Sobib garaažidesse, töökodadesse ja majapidamishoonetesse
    • Mitu tarbijat saab töötada korraga

    Miinused / piirangud

    • Selle koodiga tootja andmelehte ei leitud – täpsustage CEE kontaktide arv, 230 V pesade tüüp, mõõdud ja kaitseaparaadid.
    • Kui 230 V pesadel pole eraldi 16 A kaitset, tuleb see 32 A liinilt toitmisel paigaldada.
    • IP44 – ainult pritsmete vastu; väljas valige varikatusega koht või Scame 686D.322 (13940, IP54).
    • Koormuslüliti olemasolu pole kinnitatud – pesade kohapealseks väljalülitamiseks valige SEZ ROS4/V-10 (2228) lülitiga 0–1.

    Ohutus- ja paigaldusmärkused

    • ⚡ Ühendamise peab tegema kvalifitseeritud elektrik, toide välja lülitatud.
    • ⚡ Kaitske toiteliini kaabli ristlõikele vastava kaitselülitiga (mitte üle 32 A) ja pesaahela 30 mA rikkevoolukaitsega.
    • ⚡ 230 V 16 A pesad vajavad 16 A kaitset: kui karbis seda pole, ei tohi neid jätta 32 A kaitselüliti taha. Kõigi pesade summa ei tohi ületada liini kaitselülitit.
    • CEE 400 V pesa ei saa kasutada ühefaasiliselt liinilt – vaja on kolme faasi; 230 V pesadele on N-soon kohustuslik.
    • 230 V pesade PE-soone ühendamine on kohustuslik; kontrollige CEE pesas faaside järjestust.
    • Ehitusplatsil toitke karpi ainult ehitusplatsi jaotuskilbist (HD 60364-7-704).
    • IP44 kehtib ainult suletud pesakaante ja korralikult tihendatud kaablisisendi korral.

    Kiire valikujuhend

    1×CEE 32 A + 2×230 V
    IP44 (tarnija andmed)
    Liin kuni 32 A + 30 mA
    Täpsustage CEE 4P / 5P
    Sobib, kui vajate:
    • Kolmefaasiline ja 230 V pesad ühes punktis
    • Pesapunkt garaažis, töökojas või majapidamishoones
    • Lahendus, kui kaitse ja rikkevoolukaitse on kilbis
    Kontrollige enne valimist:
    • Kas teie seadme CEE pistik on 4-kontaktiline (3P+PE) või 5-kontaktiline (3P+N+PE)
    • Milline on 230 V pesade tüüp (Schuko või maandusvardaga)
    • Kas karbis on 230 V pesadele 16 A kaitse
    • Kas liin on kolmefaasiline koos N- ja PE-soonega, kaitstud kaitselüliti ja 30 mA rikkevoolukaitsega
    Oluline meeldetuletus: See karp ei asenda kilbi kaitset: liini kaitselüliti ja 30 mA rikkevoolukaitse paigaldatakse kilpi ning 230 V pesadele peab olema tagatud 16 A kaitse.
    ☝ Elsprendimai.eu soovitab:

    KKK

    Kas CEE pesa on 4- või 5-kontaktiline?
    Selle koodiga tootja andmelehe põhjal ei õnnestunud seda kinnitada. Täpsustage enne tellimist – 5-kontaktiline pistik 4-kontaktilisse pesasse ei sobi.
    Kas karbis on kaitselüliti või rikkevoolukaitse?
    Kinnitatud andmeid pole. Igal juhul paigaldage liini kaitse ja 30 mA rikkevoolukaitse kilpi.
    Kas saab ühendada ühefaasilise liiniga?
    Ei. CEE 400 V pesa vajab kolme faasi; toitke karpi kolmefaasilise liiniga koos N ja PE-ga.
    Kui suurt koormust saab ühendada?
    Kõigi pesade summa ei tohi ületada liini kaitselüliti nimivoolu; CEE pesa kuni 32 A, 230 V pesad kuni 16 A.
    Kas saab paigaldada välja?
    Tarnija andmetel IP44 – pritsmekaitse, seega valige väljas varikatusega koht.
    Millist tüüpi on 230 V pesad?
    Tarnija andmetes on 230 V 16 A; pesa tüüp (Schuko või maandusvardaga) täpsustage enne tellimist.

    Allikad: Famateli ametlik kataloog famatel.com ja AcquaBOX-seeria andmelehed – koodiga 3070 0056E toodet ei leitud; koostis tarnija andmetel. Kontrollitud 2026-10-20.

    Famatel 3070 0056E – CEE 32 A + 2×230 V

    Famatel 3070 0056E pistikupesakarp, pesad 1×CEE 32 A 400 V ja 2×230 V 16 A, IP44 – garaažidele, töökodadele ja majapidamishoonetele.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
