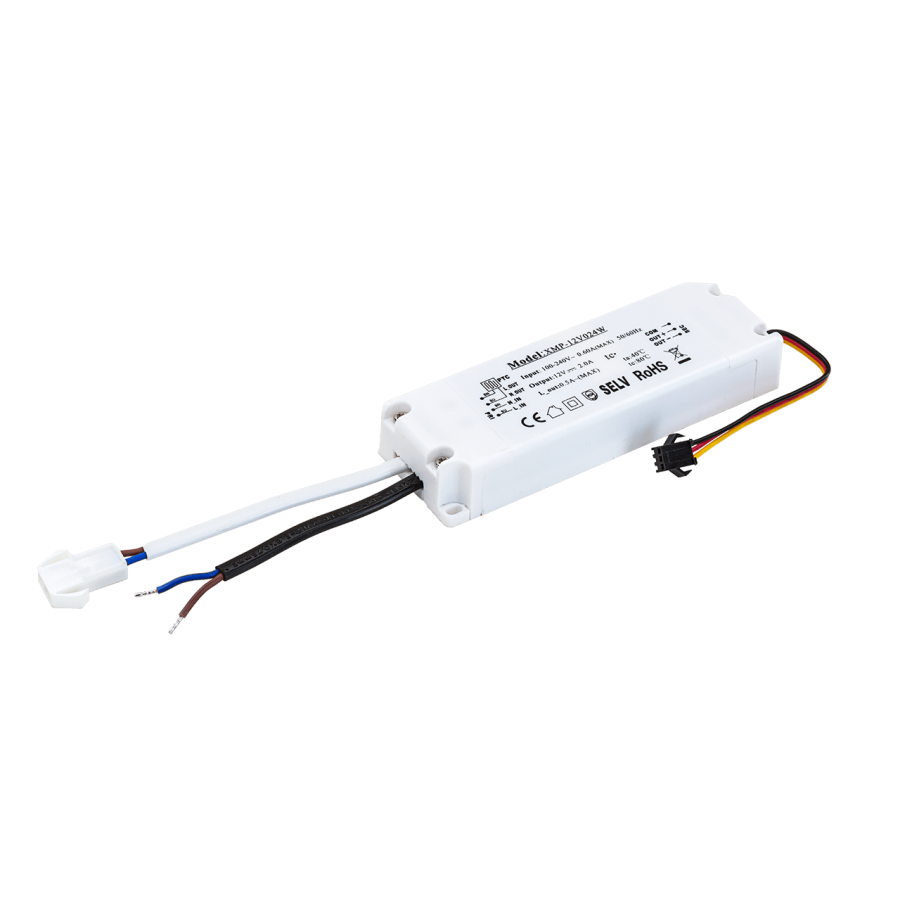

Toiteplokk releega peegli küttematti juhtimiseks | 12 V DC | 24 W | 2 A | relee 1 A / 230 V AC | IP20 | ELSP-XMP-12V024W
Tootekood: ELSP-XMP-12V024WHind 15.47 € KM-ga( 12.79 € KM-ta )Kompaktne 12 V DC 24 W toiteplokk LED-valgustuse ja udutõrje küttematiga peeglitele. Sisseehitatud 1 A / 230 V AC relee lülitab mati sisse ilma eraldi moodulita. Sisend 100–240 V AC, II isolatsiooniklass, kaitse ülekoormuse, lühise ja ülekuumenemise eest, töötemperatuur −40…+40 °C.
-
Toiteplokk releega peegli küttematti juhtimiseks | 12 V DC | 24 W | 2 A | relee 1 A / 230 V AC | IP20 | ELSP-XMP-12V024W
Kompaktne 24 W konstantpinge toiteplokk väiksematele peeglitele LED-valgustuse ja udutõrje küttematiga. Ühes korpuses – 12 V DC väljund valgustusele ja elektroonikale ning sisseehitatud 1 A / 230 V AC relee küttemati ahela jaoks. II isolatsiooniklass, kaitse ülekoormuse, lühise ja ülekuumenemise eest.
Põhimõte:
Väiksemale peeglile (kuni ~2 m LED-riba) pole 36 W plokki vaja. See 24 W mudel täidab samu kaht ülesannet – toidab 12 V valgustust ja lülitab relee kaudu sisse 230 V küttemati, nii et peegli taha jääb kahe asemel üks plokk. Oluline: mati toide on 230 V relee kaudu, mitte 12 V väljundist, seega selle võimsus ei vähenda valgustuse võimsust.Väljund
12 V DC, 2 A, 24 WKütterelee
1 A / 230 V ACMõõtmed

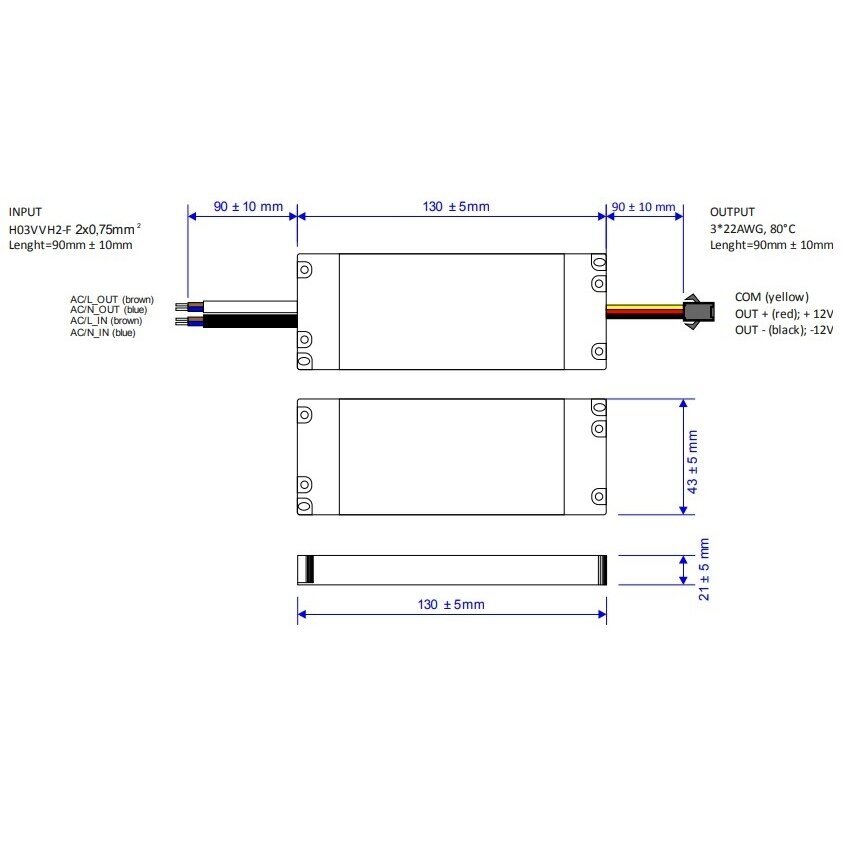

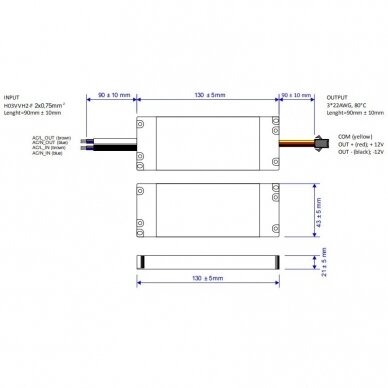

130 × 43 × 21 mmKasutegur
83 %, tühijooks < 0,5 WTööpõhimõte
Plokk paigaldatakse peegli taha või kapi nišši ja ühendatakse 100–240 V AC võrku primaarjuhtmega H03VVH2-F 2×0,75 mm². Sekundaarpoolel on 3×22AWG juhe 12 V koormusele – LED-ribale, puute- või lähedusandurlülitile ja muule peegli elektroonikale.

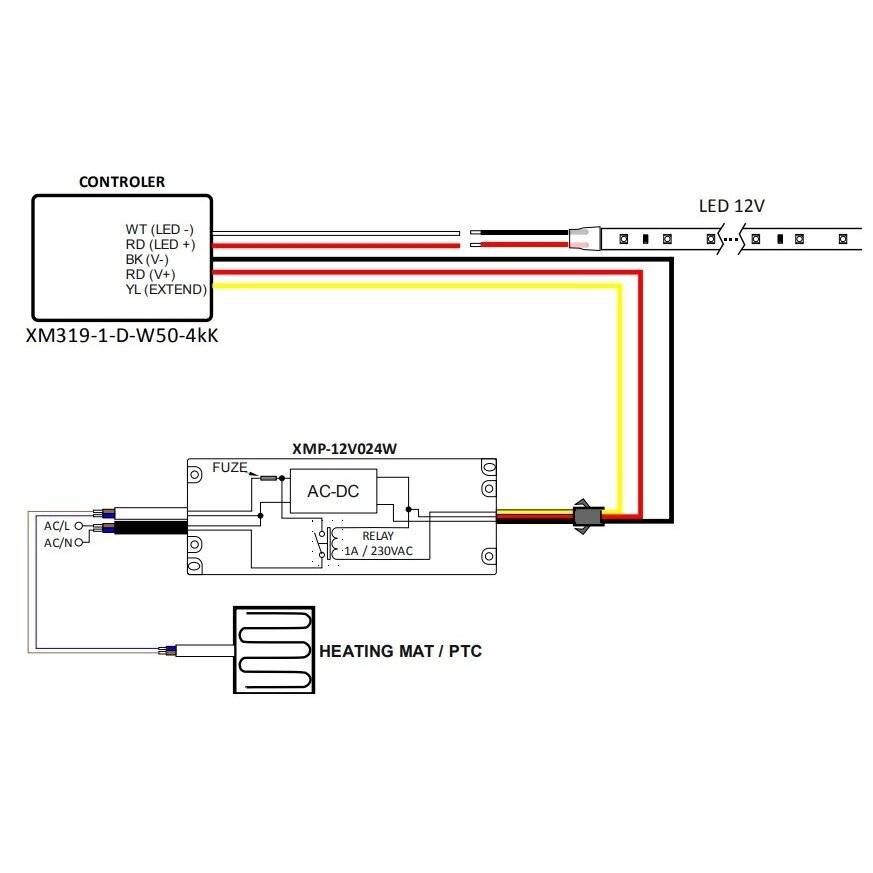

Impulssmuundur hoiab konstantset 12 V DC pinget kogu 0–2 A koormusvahemikus (tolerants ±2 %). Sisseehitatud relee lülitab 230 V küttemati ahelat kuni 1 A. Ühendamine tarnija skeemi järgi.
Ülekoormuse (110–130 %) või lühise korral läheb plokk hiccup-režiimi ja taastub pärast rikke kõrvaldamist ise. Ülekuumenemisel lülitab see väljundi välja – töö taastamiseks tuleb plokk välja ja uuesti sisse lülitada.
Miks valida ELSP-XMP-12V024W?
Optimaalne valik väiksematele peeglitele: kompaktne 130 mm korpus, toide ja kütte juhtimine ühes plokis, tühijooksu tarbimine alla 0,5 W. Kui LED-koormus ületab ~19 W, valige 36 W mudel ELSP-XMP-12V036W.Tehnilised andmed
Toote tüüp Konstantpinge toiteplokk sisseehitatud releega peegli küttematile Tootekood ELSP-XMP-12V024W Väljundpinge 12 V DC (konstantne), tolerants ±2 % Nimivool / vahemik 2 A / 0–2 A Võimsus 24 W Pinge stabiilsus ±0,5 % (võrk), ±2 % (koormus) Pulsatsioon ja müra max 250 mVp-p Käivitus- / hoideaeg 500 ms / 100 ms (230 V AC), 1000 ms / 100 ms (115 V AC) Relee max 1 A / 230 V AC, küttematile Sisendpinge / sagedus 100–240 V AC / 47–63 Hz Sisendvool 0,26 A (230 V AC), 0,5 A (115 V AC) Käivitusvool 40 A (230 V AC) Lekkevool < 0,5 mA (240 V AC) Kasutegur 83 % Tarbimine ilma koormuseta < 0,5 W Ülekoormuskaitse 110–130 %, hiccup-režiim, automaatne taastumine Lühisekaitse hiccup-režiim, automaatne taastumine Ülekuumenemiskaitse väljundi väljalülitus, taastub toite välja- ja sisselülitamisel Isolatsiooniklass II (topeltisolatsioon) Isolatsioonitakistus sisend–väljund ≥ 50 MΩ (500 V DC, 25 °C, 70 % RH) Elektriline tugevus sisend–väljund 3,6 kV AC Kaitseaste IP20 Töötemperatuur −40 … +40 °C (Tc max 90 °C) Suhteline niiskus 20–95 % RH, kondensaadita Ladustamine −40 … +90 °C, 10–95 % RH Mõõtmed 130 × 43 × 21 mm Kaal 0,111 kg Primaarjuhe H03VVH2-F 2×0,75 mm², pikkus 90 ± 10 mm Sekundaarjuhe 3×22AWG, 80 °C, pikkus 90 ± 10 mm Ohutusstandardid EN 61347-1, EN 61347-2-13 EMÜ standardid EN 55015, EN 61547, EN 61000-3-2, EN 61000-3-3 Põhifunktsioonid
- Konstantne 12 V DC – LED-riba põleb ühtlaselt sõltumata koormuse muutustest.
- Sisseehitatud relee 1 A / 230 V AC – küttematt lülitub sisse ilma eraldi juhtmoodulita.
- Kaitsed – ülekoormus ja lühis taastuvad automaatselt, ülekuumenemine lülitab väljundi välja.
- II isolatsiooniklass – kaitsemaandusjuhti pole vaja.
- Tühijooks < 0,5 W – pidevalt ühendatud plokk peaaegu ei tarbi energiat, kui peegel on välja lülitatud.
- Lai töötemperatuuri vahemik – −40 … +40 °C.
Kus kasutatakse?
- Väiksemad vannitoa peeglid LED-valgustuse ja küttematiga
- Peegelkapid vannituppa sisseehitatud valgustusega
- Hotellide ja korterite vannitoad
- Rikkis peegli toiteploki asendamine
Kasutamine vajaduse järgi
Peeglitootjale.
Üks standardne plokk väiksemate peeglite valgustusele ja küttele – lihtsam komplekteerimine.Paigaldajale.
Kompaktne korpus ja lühikesed väljundid – juhtmed ühendatakse hermeetilises harukarbis peegli taga.Koduomanikule.
Sobib rikkis peegli ploki asendamiseks, kui tuleb säilitada nii valgustus kui ka küte.Praktiline näide
Peeglis 600 × 800 mm on 2 m 12 V LED-riba (9,6 W/m, kokku 19,2 W), puutelüliti ja 230 V küttematt 400 × 300 mm. Plokk toidab riba ja lülitit (umbes 80 % selle võimsusest) ning relee lülitab sisse mati. Kui riba oleks rohkem kui ~2 m, oleks vaja 36 W mudelit.Mida veel peegli komplekti vaja on?
Plokk on komplekti keskpunkt. Täielikuks peegli valgustuse ja kütte lahenduseks on tavaliselt vaja:
Udutõrje küttematt
230 V, IP54, nt matt 400 × 300 mm. Mati vool – mitte üle 1 A.12 V LED-riba
Koguvõimsus kuni 24 W (pidevaks tööks – kuni ~19 W).Hermeetiline harukarp
Harukarp ELSP-XM-OJ-3319 (IP44) – 230 V juhtmete ühendamiseks.Eelised
- Toide ja kütte juhtimine ühes korpuses
- Kompaktne korpus 130 × 43 × 21 mm
- Tühijooks < 0,5 W
- Kaitse ülekoormuse, lühise ja ülekuumenemise eest
- II isolatsiooniklass, 3,6 kV AC tugevus
- Universaalne 100–240 V AC sisend, töö alates −40 °C
Puudused / piirangud
- 12 V koormus piiratud 24 W-ga (2 A) – suurema valgustuse jaoks on vaja 36 W mudelit
- Relee ainult kuni 1 A / 230 V AC – suurema vooluga mati jaoks on vaja eraldi releed
- IP20 – paigaldada ainult pritsmete ja kondensaadi eest kaitstud kohta
- Fikseeritud 12 V – ei sobi 24 V LED-ribadele
- Pärast ülekuumenemist taastub ainult toite välja- ja sisselülitamisel
Ohutus- ja paigaldusmärkused
- Enne paigaldamist lülitage toide välja ja veenduge, et ahelas pole pinget.
- Ühendada peab kvalifitseeritud elektrik vannitoa tsoonide nõudeid järgides (HD 60364-7-701).
- IP20 plokk paigaldatakse peegli taha või kappi, kuhu ei satu pritsmeid ega kogune kondensaati.
- Vannitoa ahel peab olema kaitstud 30 mA rikkevoolukaitsmega.
- Küttemati vool ei tohi ületada 1 A.
- 230 V ühendused tehke hermeetilises karbis.
- Ärge katke korpust soojust isoleerivate materjalidega.
Kiire valikujuhend
12 V DC | 2 A | 24 WRelee 1 A / 230 V AC130 × 43 × 21 mmIP20 | II klassSobib, kui on vaja:- toita 12 V LED-riba ja peegli elektroonikat kuni 24 W;
- juhtida ühte küttematti kuni 1 A / 230 V AC;
- mahutada toide väikesesse peeglisse või kappi.
Kontrollige enne kasutamist:- LED-riba pinget (12 V) ja koguvõimsust;
- küttemati voolu (mitte üle 1 A);
- kas paigalduskoht on kaitstud pritsmete ja kondensaadi eest.
Oluline meeldetuletus: plokk ei asenda ahela kaitset – kaitselülitit ja 30 mA rikkevoolukaitset. Valguse reguleerimiseks on vaja hämardusfunktsiooniga lülitit.Korduma kippuvad küsimused
Millise võimsusega LED-riba saab ühendada?
Kuni 24 W (2 A) 12 V juures, pidevaks tööks soovitame mitte ületada ~19 W.Kas küttemati võimsus kuulub 24 W hulka?
Ei. Matt saab toite 230 V relee kaudu, seega 24 W piirab ainult 12 V valgustust ja elektroonikat. Matile kehtib relee piir – 1 A.Mille poolest erineb 36 W mudelist?
Väiksema 12 V võimsuse ja korpuse poolest. 36 W mudel on õhem (16,5 mm) ja mõeldud suurematele peeglitele.Mida teha, kui plokk kuumenes üle ja lülitus välja?
Lülitage toide välja, kõrvaldage põhjus (kaetud korpus, liiga suur koormus) ja lülitage uuesti sisse.Toiteplokk releega peegli küttematile | 12 V DC | 24 W | ELSP-XMP-12V024W
ELSP-XMP-12V024W – kompaktne 12 V DC 24 W toiteplokk peegli LED-valgustusele sisseehitatud 1 A / 230 V AC releega küttematile. II isolatsiooniklass, 83 % kasutegur, kaitse ülekoormuse, lühise ja ülekuumenemise eest, vastavus EN 61347-1 ja EN 61347-2-13.
