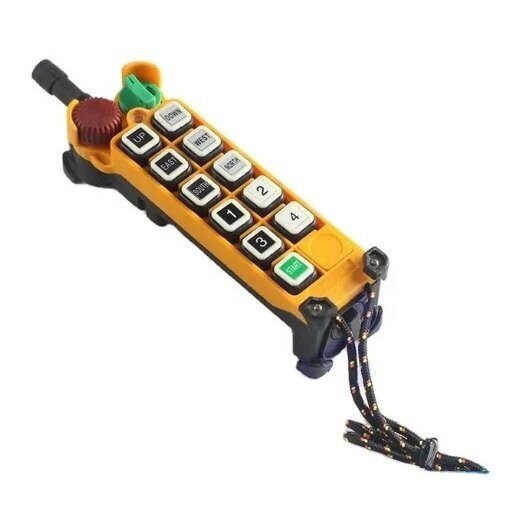

    Juhtmevaba kraana raadiopult | 10 nuppu + START/STOP | 2 kiirust | 310/410 MHz | 110/220 V AC | IP65 | ES-24-10D

    Tootekood: ES-24-10D
    Küsi
    Hind 141.55 € KM-ga
    ( 116.98 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    10 kaheastmelise nupuga raadiopult kraana liikumisteks ja lisafunktsioonideks: 1. aste – aeglane, 2. – kiire kiirus. Mõeldud 2-kiiruseliste mootorite või sagedusmuunduritega kraanadele.

  • Info

    Juhtmevaba kraana raadiopult ES-24-10D – 10 nuppu, 2 kiirust

    ES-24-10D on tööstuslik raadiopult kraana juhtimiseks ohutust kaugusest. Nupu vajutamisel saadab saatja kodeeritud käsu, vastuvõtja releed lülitavad vastavate kontaktorite mähised ning mootoreid lülitavad kontaktorid. Juhtimiskaugus on kuni ~150 m avatud alal.

    Põhimõte:
    10 nupust piisab kolmeks liikumisteljeks ja nuppe jääb üle ka lisafunktsioonidele (nt teine vints või valgustus). Kaheastmelised nupud lasevad koormat kiiresti liigutada ning aeglaselt ja täpselt maha panna.
    Nupud
    10 + START/STOP
    Kiirused
    2
    Raadio
    310/410 MHz, kuni ~150 m
    Vastuvõtja
    110/220 V AC, releed 10 A

    Tööpõhimõte

    Vastuvõtja paigaldatakse kraana juhtkappi või selle lähedale. Selle toitepinge peab ühtima kontaktorite mähiste juhtahela pingega (110/220 V AC) ning relee väljundid ühendatakse suuna ja kiiruse kontaktorite mähistega.

    Võtme keeramisel ja START vajutamisel lülituvad sisse MAIN-relee ja peakontaktor KM0. STOP-nupu vajutamisel või raadioühenduse katkemisel peab KM0 välja lülituma ja kraana seisma jääma – see on EN 60204-32 nõue, kontrollige seda kasutuselevõtul. Kaheastmeline nupp: 1. aste – aeglane kiirus, 2. aste – kiire.

    Operaator seisab seal, kust koormat on kõige paremini näha, mitte rippjuhtpuldi juures. Aeglane kiirus aitab koormat täpselt maha panna, kiire säästab liigutamisel aega.

    Miks valida ES-24-10D?
    Ühe puldiga juhitakse kogu kraanat kahe kiiruse ja lisafunktsioonidega – teist pulti ega rippkaablit pole vaja. Operaator töötab ohutust kohast ja näeb koormat.

    Tehnilised andmed

    Toote tüüp Juhtmevaba kraana raadiopult (saatja + vastuvõtja)
    Mudel ES-24-10D
    Komplekt Saatja, vastuvõtja
    Nupud 10 kaheastmelist nuppu; START, seenekujuline STOP-nupp, pööratav võtmelüliti
    Kiirused 2 (1. aste – aeglane, 2. aste – kiire)
    Raadiosagedus 310 MHz / 410 MHz (kontrollige, kas teie riigis lubatud)
    Juhtimiskaugus kuni ~150 m avatud alal
    Vastuvõtja toide 110/220 V AC; variandid: 24/48/110/220 V AC, 12/24 V DC
    Vastuvõtja relee kontaktid 10 A, 250 V AC
    Turvakood 4,3 miljardit unikaalset ID-koodi
    Saatja toide 2 × AA, LED-patareinäidik
    Nuppude ressurss kuni 2 miljonit tsüklit
    Kaitseklass IP65
    Töötemperatuur −35…+75 °C
    Saatja mõõdud / kaal ~51 × 51 × 184 mm, 0,31 kg
    Vastuvõtja mõõdud / kaal ~165 × 114 × 254 mm, 3,18 kg

    Põhifunktsioonid

    • Seenekujuline STOP-nupp – lülitab välja peakontaktori KM0 ja peatab kõik liikumised
    • START ja võtmelüliti – ilma võtmeta pult sisse ei lülitu
    • Kaheastmelised nupud – 1. aste aeglaseks, 2. aste kiireks kiiruseks
    • 4,3 miljardit ID-koodi – saatja juhib ainult oma vastuvõtjat, naaberkraanad ei sega
    • LED-patareinäidik – 2 × AA vahetate õigel ajal
    • Releed 10 A – kontaktorite mähiste juhtimiseks

    Mille poolest erineb sarnastest mudelitest?

    • ES-24-10S – Samad 10 nuppu, kuid 1 kiirus – kraanadele ilma 2-kiiruseliste mootorite või muunduriteta.
    • ES-24-8D – 8 kaheastmelist nuppu R1/R2-ga – kui piisab kolmest teljest ja kahest funktsioonist.
    • ES-24-12D – 12 nuppu, 2 kiirust – kui on vaja veel rohkem funktsioone.

    Kus kasutatakse?

    • Sildkraanad tootmistsehhides
    • Pöörd- ja konsoolkraanad töökohtadel
    • Pukk-kraanad ladudes ja metalliplatsidel
    • Elektritelfrid ja vintsid
    • Transpordikärud ja rööbasplatvormid
    • Vanade rippjuhtpultide asendamine raadiojuhtimisega

    Kasutus vastavalt vajadusele

    Elektrikule
    Selge loogika: relee → kontaktori mähis, STOP → KM0. Olemasolev kraana skeem jääb, vahetub ainult pult.
    Tootmisettevõttele
    Operaator töötab ohutust kohast ja näeb koormat – vähem lööke ja seisakuid.
    Ehitusplatsile / laole
    IP65 saatja ja juhtimine kuni ~150 m – sobib välitingimustesse ja kütmata ruumidesse.

    Praktiline kasutus

    Kui tsehhis on sildkraana 2-kiiruselise tõstemootori ning silla ja käru sagedusmuunduritega, siis ES-24-10D releed ühendatakse tõstmise kontaktorite mähistega ja muundurite kiirussisenditega ning 2 vaba nuppu näiteks hoiatusvilkuri ja valgustusega.

    Plussid

    • Kaheastmelised nupud – täpne mahapanek ja kiire liigutamine
    • Võtmelüliti ja START – kaitse juhusliku sisselülitamise eest
    • 4,3 miljardit ID-koodi – mitu kraanat ühes tsehhis
    • Nuppude ressurss kuni 2 miljonit tsüklit
    • IP65, −35…+75 °C – ka kütmata ruumidesse

    Miinused / piirangud

    • 310/410 MHz ei ole EL SRD sagedusala; EL turule sobivad tavaliselt paremini 433 MHz mudelid, nt ES-F23-BB
    • Releed 10 A on ainult juhtahela jaoks – kontaktorid on kohustuslikud
    • 2 kiiruse jaoks on vaja 2-kiiruselist mootorit või sagedusmuundurit; lihtsale kraanale – ES-24-10S
    • Vastuvõtja kaalub 3,18 kg – vaja on tugevat paigalduskohta

    Ohutus- ja paigaldusmärkused

    • Vastuvõtja releed lülitavad ainult kontaktorite mähiseid – mootori vool läbib kontaktoreid, mitte pulti.
    • Ühendage STOP / MAIN-relee peakontaktori KM0 ahelasse: STOP ja raadioühenduse katkemine peavad kraana peatama (EN 60204-32).
    • Jätke lõpplülitid (SQ) ja vastassuundade NC-blokeering juhtahelasse – pult neid ei asenda.
    • Vastuvõtja toitepinge peab ühtima juhtahela pingega.
    • Ühendage teise astme releed kiire kiiruse kontaktoritega või sagedusmuunduri kiirussisenditega.
    • Paigaldamisel või remondil lülitage sisendlüliti välja ja lukustage see (LOTO).

    Kiire valikujuhend

    10 nuppu
    2 kiirust
    310/410 MHz
    IP65

    Kontrollige enne tellimist:

    • Kontaktorite mähiste pinge = vastuvõtja toitepinge.
    • Kontrollige, kas 310/410 MHz sagedus on teie riigis lubatud.
    • Mitu suunda, kiirust ja lisafunktsiooni teie kraana vajab.

    KKK

    Kas vastuvõtja saab mootorit otse lülitada?
    Ei. Releed (10 A) on juhtahela jaoks: need lülitavad kontaktorite mähiseid ja mootori voolu juhivad kontaktorid.
    Millise vastuvõtja toitepinge valida?
    Sama mis kontaktorite mähiste ahela pinge. Baasversioon 110/220 V AC, muud variandid – 24/48 V AC ja 12/24 V DC.
    Kas 310/410 MHz sagedus on Euroopas lubatud?
    Need on USA turu sagedusversioonid, ELis kasutatakse enamasti 433 MHz sagedusala. Enne kasutamist kontrollige, kas sagedus on teie riigis lubatud.
    Mis juhtub, kui raadioühendus katkeb?
    EN 60204-32 järgi peab kraana seisma jääma: STOP/MAIN-relee lülitab peakontaktori KM0 välja. Seda tuleb kasutuselevõtul kindlasti kontrollida.
    Kuidas kaks kiirust töötavad?
    Nupul on kaks astet: kerge vajutus – aeglane kiirus, lõpuni – kiire. Vaja on 2-kiiruselist mootorit või sagedusmuundurit.
    Milliseid patareisid saatja kasutab?
    2 × AA. LED-näidik näitab, millal neid vahetada.

    ES-24-10D – 10 nuppu, 2 kiirust

    Pult kraanadele, mis vajavad kahte kiirust ja lisafunktsioone. Enne tellimist kontrollige sagedust ja vastuvõtja toitepinget.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
