  • Uus   Juhtmevaba kraana raadiopult | 6 nuppu + START + seene-STOP | 1 kiirus | 24–440 V AC/DC | IP65 | ES-F21-E1-TX
    Uus   Juhtmevaba kraana raadiopult | 6 nuppu + START + seene-STOP | 1 kiirus | 24–440 V AC/DC | IP65 | ES-F21-E1-TX 1
    Uus   Juhtmevaba kraana raadiopult | 6 nuppu + START + seene-STOP | 1 kiirus | 24–440 V AC/DC | IP65 | ES-F21-E1-TX 2
    Uus   Juhtmevaba kraana raadiopult | 6 nuppu + START + seene-STOP | 1 kiirus | 24–440 V AC/DC | IP65 | ES-F21-E1-TX 3

    Juhtmevaba kraana raadiopult | 6 nuppu + START + seene-STOP | 1 kiirus | 24–440 V AC/DC | IP65 | ES-F21-E1-TX

    Tootekood: ES-F21-E1-TX
    Küsi
    Hind 117.98 € KM-ga
    ( 97.50 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Ühe kiirusega kraana raadiopult: 6 suunanuppu, START ja seenekujuline avarii-STOP kitsas 45 mm saatjas. Vastuvõtja 24–440 V AC/DC ühendatakse olemasolevasse kontaktorite juhtahelasse.

  • Info

    Kraana raadiopult ES-F21-E1-TX – 6 nuppu, seene-STOP, vastuvõtja 24–440 V AC/DC

    ES-F21-E1-TX on raadiopult telfrile või sildkraanale kolme liikumisteljega. Saatja nupuvajutus edastatakse raadio teel vastuvõtjale, mille releed lülitavad vastavate kontaktorite mähised. Mootoreid lülitavad endiselt kontaktorid – nagu juhtmega puldi puhul.

    Peamine mõte:
    6 ühe kiirusega nuppu katavad kolm liikumispaari: tõste, sild ja vanker. Seenekujuline STOP üleval on kindadega kergesti leitav ning universaalne vastuvõtja toide sobib peaaegu igale juhtahelale ilma lisatrafota.
    Nupud
    6 + START + STOP
    Kiirused
    1
    Ulatus
    kuni ~100 m
    Vastuvõtja
    24–440 V AC/DC

    Tööpõhimõte

    Vastuvõtja (205×80 mm) kinnitatakse kraanale või telfrile ja toidetakse juhtahela pingega vahemikus 24–440 V AC/DC. Suunareleede väljundid ühendatakse juhtmega puldi nuppude asemel kontaktorite mähiste ahelatesse.

    START lülitab sisse MAIN relee ja peakontaktori, STOP lülitab selle välja. Suunarelee on sees seni, kuni nuppu hoitakse; vabastamisel kontaktor vabaneb. Side kadumisel peab vastuvõtja MAIN relee välja lülitama.

    Operaator kõnnib koorma kõrval, näeb tropistamiskohta ja takistusi ega lohista kaablit. Vähem lööke tropistamisel ja katkist puldikaablit pole vaja vahetada.

    Miks valida ES-F21-E1-TX?
    Lihtne ühe kiirusega pult täisväärtuslikule 3-teljelisele kraanale, seene-STOP saatja ülaosas. Sobib kulunud juhtmega puldi asendamiseks, kui kontaktoritega skeem on olemas.

    Tehnilised andmed

    Toote tüüp Juhtmevaba kraana raadiopult (saatja + vastuvõtja)
    Mudel ES-F21-E1-TX
    Komplekt 1 saatja + 1 vastuvõtja
    Nupud 6 suunanuppu (ühe kiirusega) + START + STOP
    Avariiseiskamine seenekujuline STOP-nupp
    Kiirused 1 (ühe kiirusega nupud)
    Tööulatus kuni ~100 m avatud alal
    Vastuvõtja toide 24–440 V AC/DC
    Vastuvõtja tundlikkus −110 dBm
    Saatja võimsus ≤10 dBm
    Saatja korpus tugevdatud ABS, IP65

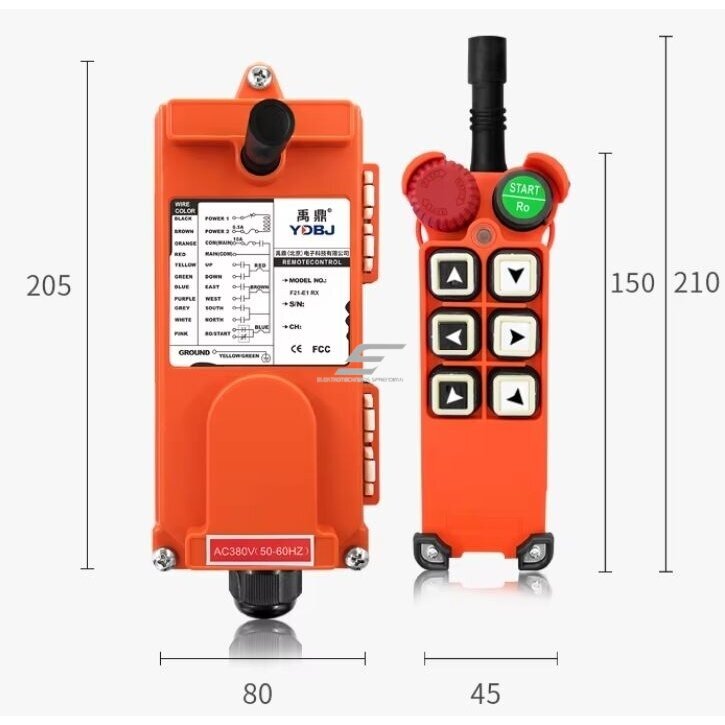

    Saatja mõõtmed 210×45 mm
    Vastuvõtja mõõtmed 205×80 mm

    Põhifunktsioonid

    • 6 suunanuppu – tõste, sild ja vanker mõlemas suunas
    • Seenekujuline STOP – leitav ja vajutatav hetkega
    • START-nupp – peakontaktor lülitub sisse ainult teadliku toiminguga
    • Vastuvõtja 24–440 V AC/DC – üks mudel 24 V, 230 V või 400 V juhtimiseks
    • Kitsas 45 mm saatja – mugav hoida ühe käega
    • IP65 saatja – tolm ja veejoad ei kahjusta

    Mille poolest erineb sarnastest mudelitest?

    • F21-E1B-TX – Samad 6 nuppu + START/STOP ja vastuvõtja 24–440 V AC/DC, kuid laiem 70 mm saatja 2×4 nupupaigutusega; seene-STOP pole sellel märgitud.
    • EL-F21-2S-TX – Ainult 2 suunanuppu + START – ühele teljele, nt ainult tõstmiseks.
    • ES-F23-BB – 10 nuppu + START/STOP – lisanupud 1–4 abifunktsioonidele.
    • ES-F21-E1B(H) – Kompaktne ühe kiirusega pult EL SRD 868 MHz sagedusalas.

    Kus kasutatakse?

    • Elektrilise vankriga telfrid
    • Ühe- ja kahetalalised sildkraanad
    • Metallkonstruktsioonide ja keevitustsehhid
    • Ladude ja logistika tõsteseadmed
    • Vanade kraanade moderniseerimine juhtmega puldi asemel
    • Välis-pukk-kraanad (IP65 saatja)

    Kasutus vastavalt vajadusele

    Elektrikule
    Releeväljundid ühendatakse juhtmega puldi nuppude asemel – kontaktorid ja skeem jäävad; universaalne toide – vähem variante laos.
    Tootmisettevõttele
    Operaator töötab koorma lähedal ja näeb tropistamist – vähem kahjustatud detaile ja seisakuid katkise kaabli tõttu.
    Ehitusplatsile / laole
    Juhtimine kuni ~100 m avatud alal, IP65 saatja sobib tolmusesse ja niiskesse keskkonda.

    Praktiline kasutus

    Kui tsehhi kraana juhtmega pult jääb pidevalt toorikute taha kinni ja kontaktorite mähised on 230 V AC, siis toidetakse vastuvõtjat samast 230 V AC ahelast, 6 suunareleed ühendatakse mähiste ahelatesse puldi nuppude asemel ja MAIN relee KM0 ahelasse. Lõpplülitid ja blokeeringud jäävad endiseks.

    Plussid

    • Täielik 3 telje juhtimine – 6 suunanuppu
    • Seenekujuline STOP saatja ülaosas
    • Universaalne vastuvõtja toide 24–440 V AC/DC
    • Kitsas ühe käe saatja
    • IP65 saatja, tugevdatud ABS-korpus

    Miinused / piirangud

    • Ainult 1 kiirus – sujuvaks positsioneerimiseks valige 2 kiirusega pult (nt ES-F23-6D) koos 2 kiirusega mootori või sagedusmuunduriga.
    • Abifunktsioonide lisanuppe pole – selleks ES-F23-BB (10 nuppu).
    • Raadiosagedus ja vastuvõtja releede vool pole märgitud – täpsustage enne tellimist.

    Ohutus- ja paigaldusmärkused

    • Vastuvõtja releed lülitavad kontaktorite mähiseid, mitte mootorit otse – relee kontaktid on mõeldud ainult juhtahelale.
    • Vastuvõtja toitepinge peab ühtima juhtahela (mähiste) pingega; vahemik 24–440 V AC/DC.
    • STOP / MAIN relee ühendatakse nii, et see lülitab välja peakontaktori KM0. Raadioside kadumisel peab kraana seiskuma (EN 60204-32) – kontrollige kasutuselevõtul.
    • Lõpplülitid (SQ) ja vastassuundade NC-blokeering jäävad ahelasse – raadiopult neid ei asenda.
    • Kraana remondil – LOTO sisendlülitil. STOP-nupp ei ole toitest lahutamine.

    Kiire valikujuhend

    6 nuppu + START/STOP
    Seene-STOP
    24–440 V AC/DC
    IP65

    Kontrollige enne tellimist:

    • Kontaktorite mähiste pinge jääb vahemikku 24–440 V AC/DC ja ühtib vastuvõtja toitega.
    • Komplekti raadiosagedus (EL SRD sagedusalad – 433 / 868 MHz) – kontrollige, kas sagedus on teie riigis lubatud.
    • Kas 3 teljest ja 1 kiirusest piisab – aeglaseks positsioneerimiseks on vaja 2 kiirusega pulti.

    KKK

    Kas vastuvõtja võib ühendada otse mootoriga?
    Ei. Vastuvõtja releed juhivad kontaktorite mähiseid ja mootorit lülitavad kontaktorid – täpselt nagu juhtmega pult.
    Mis juhtub raadioside kadumisel?
    Vastuvõtja peab välja lülitama MAIN relee ja peakontaktori – kraana seiskub (EN 60204-32). Kontrollige kasutuselevõtul: lülitage saatja liikumise ajal välja.
    Millist juhtpinget saab kasutada?
    Vastuvõtja toide on 24–440 V AC/DC, seega sobib 24 V, 48 V, 110 V, 230 V või 400 V juhtahelatele. Vastuvõtja toide peab ühtima mähiste pingega.
    Mille poolest erineb ES-F21-E1-TX mudelist F21-E1B-TX?
    Nupud ja vastuvõtja toide on samad. Erineb saatja: ES-F21-E1-TX on kitsam (45 mm) seene-STOP-iga, F21-E1B-TX laiem (70 mm) 2×4 nupupaigutusega.
    Kas sellega saab juhtida 2 kiirusega kraanat?
    Ei – nupud on ühe kiirusega. Teise kiiruse jaoks on vaja 2 kiirusega pulti, nt ES-F23-6D.
    Milline on tegelik tööulatus?
    Kuni ~100 m avatud alal; metallkonstruktsioonide vahel vähem. Ärge paigaldage vastuvõtja antenni metallkarpi.

    ES-F21-E1-TX – 3-teljeline raadiopult seene-STOP-iga

    Ühe kiirusega pult telfrile või sildkraanale: 6 suunanuppu, START, seene-STOP ja vastuvõtja 24–440 V AC/DC. Asendab juhtmega puldi kontaktorite skeemi muutmata.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
