    Tööstuslik kraana juhtpult | 2 nuppu | mehaaniline nupulukustus | 5 A | 230–500 V | IP56 | 1 kiirus | ESO2-12

    Tootekood: ESO2-12
    Küsi
    Hind 15.73 € KM-ga
    ( 13.00 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

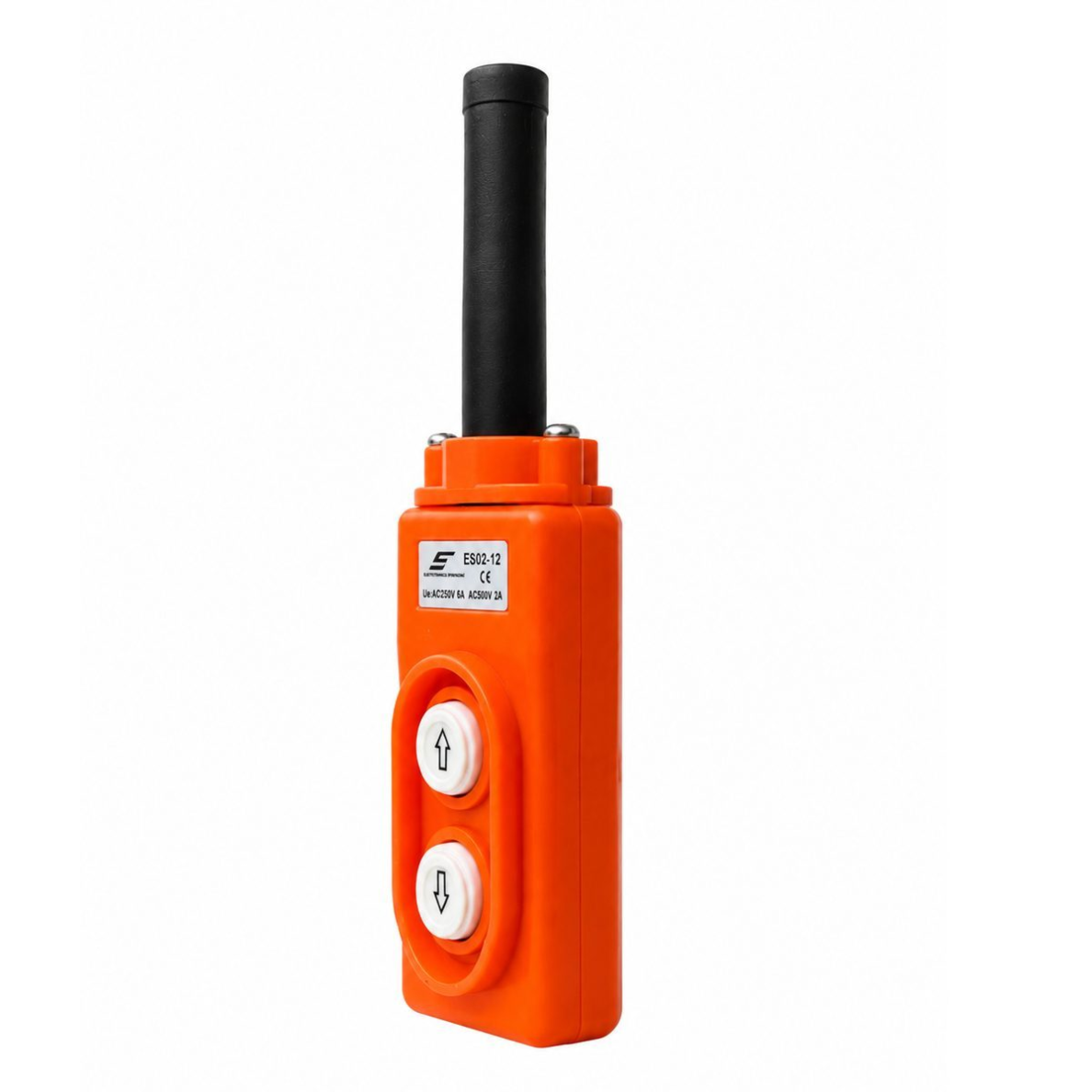

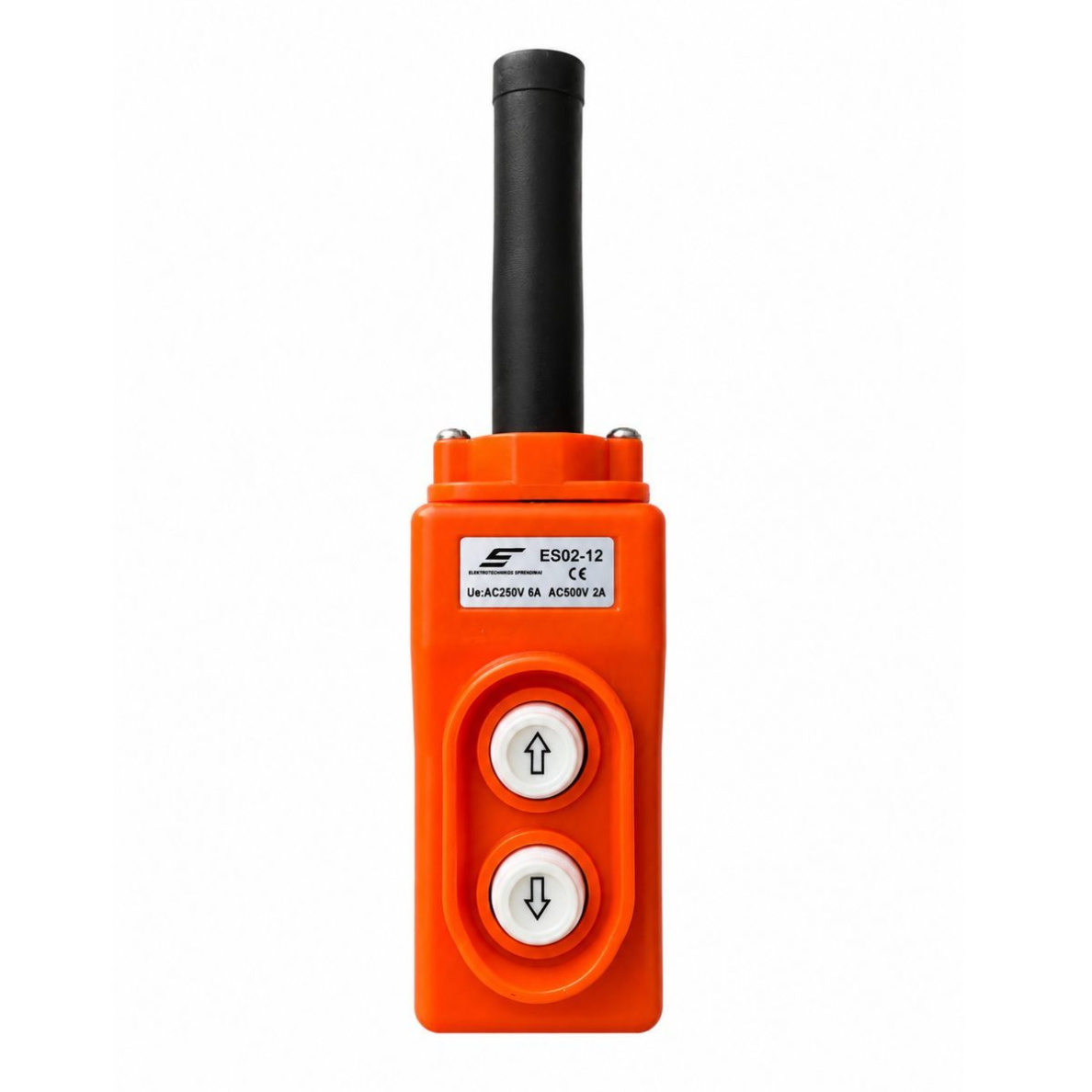

    ESO2-12 – käsijuhtpult (pendant) 2 vedrunupuga, mõeldud telferite, väikeste ja keskmiste kraanade ning tõstemehhanismide juhtimiseks ühe käega. Korpus on löögikindlast plastist, oranži värvi hea nähtavuse tagamiseks tööstuskeskkonnas, IP56 kaitseklassiga, seega sobib tolmustesse ja niisketesse töökoja ning laotingimustesse.

  • Info

    Tööstuslik kraana juhtpult | 2 nuppu | mehaaniline nupulukustus | 5 A | 230–500 V | IP56 | 1 kiirus | ESO2-12

    ESO2-12 – käsijuhtpult (pendant) 2 vedrunupuga, mõeldud telferite, väikeste ja keskmiste kraanade ning tõstemehhanismide juhtimiseks ühe käega. Korpus on löögikindlast plastist, oranži värvi hea nähtavuse tagamiseks tööstuskeskkonnas, IP56 kaitseklassiga, seega sobib tolmustesse ja niisketesse töökoja ning laotingimustesse.

    Põhimõte:
    Ühe kiirusega tõstemehhanism (üles / alla) ei vaja keerulist juhtpulti ekraani ega mitme töörežiimiga – vaja on usaldusväärset, vastupidavat ja ohutut kahenupulist lahendust. ESO2-12 on selleks otseselt mõeldud: vedrunupud (hetknupud) naabuvad automaatselt algasendisse vabastamisel, ja mehaaniline lukustus takistab füüsiliselt kahe vastandliku käsu korraga vajutamist. See vähendab juhtimisvea riski seal, kus operaator töötab kätega, mitte ekraaniga.
    Nuppude arv
    2
    Soojusvool (Ith)
    5 A
    Nimiisolatsioonipinge (Ui)
    500 V
    Kaitseklass
    IP56

    Tööpõhimõte

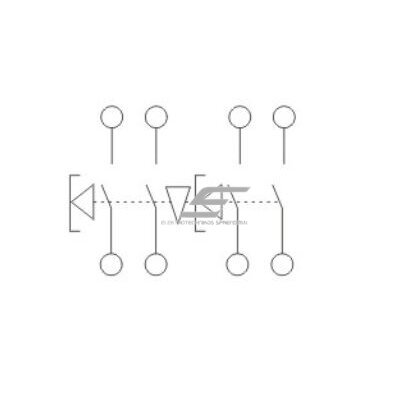

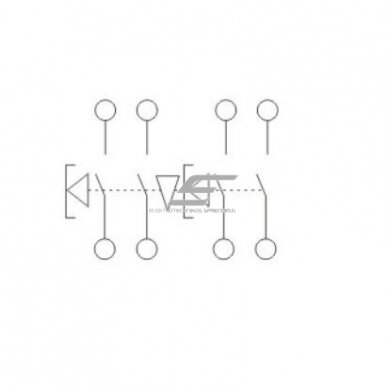

    Pult ühendatakse tõstemehhanismi juhtimisahelasse kui 2-faasiline otsekontaktisüsteem: iga nupp sulgeb eraldi kontaktipaari, mis annab käsu vastavale suuna kontaktorile (üles või alla). Nupud töötavad vedru (hetk-) põhimõttel – kontakt sulgub ainult nupu all hoides ja vabastamisel naaseb kohe algsesse, avatud asendisse. Selline skeem ei lase mehhanismil jääda sisselülitatuks ilma operaatori tahteta.

    Mehaaniline nupulukustus on konstruktsioonilahendus, kus vastandlikud või sama funktsioonirühma nupud ei saa füüsiliselt olla korraga vajutatud. See kõrvaldab võimaluse anda mootorile vastuoluline käsk (nt üles ja alla korraga), mis muidu võiks põhjustada ülekoormust või mehaanilist kahjustust. Töökategooria AC-15 kinnitab, et kontaktid on mõeldud just elektromagnetiliste poolide (kontaktori mähised) juhtimiseks, mitte mootori otseühenduseks.

    Mis teeb ESO2-12 kasulikuks?
    See ühendab kolm asja, mis kraana juhtimises sageli üksteisega konkureerivad – lihtsus, ohutus ja keskkonnakindlus. Operaator ei pea õppima menüüsid ega režiime, mehaaniline lukustus kaitseb ekslike käskude eest, ja IP56 korpus talub tolmu ja veepritsmeid ilma lisakaitsekarbita.

    Tehnilised andmed

    Mudel ESO2-12
    Toote tüüp Kraana juhtpult
    Nuppude arv 2
    Juhtimistüüp 1-kiiruseline
    Kontaktid 2-faasiline otsekontaktisüsteem
    Toimimine Vedru (hetkeline naasmine)
    Nupulukustus Mehaaniline – korraga ei saa vajutada vastandlikke ega sama rühma nuppe
    Nimiisolatsioonipinge (Ui) 500 V
    Soojusvool (Ith) 5 A
    Töökategooria AC-15
    Võimsus 220 V – 2,2 kW, 500 V – 2,2 kW
    Kaitseklass IP56
    Töötemperatuur -25 °C … +40 °C (tüüpiliselt)
    Korpus Löögikindel plastik
    Värv Oranž (hea nähtavus töökeskkonnas)

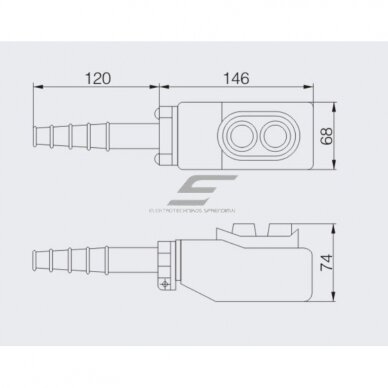

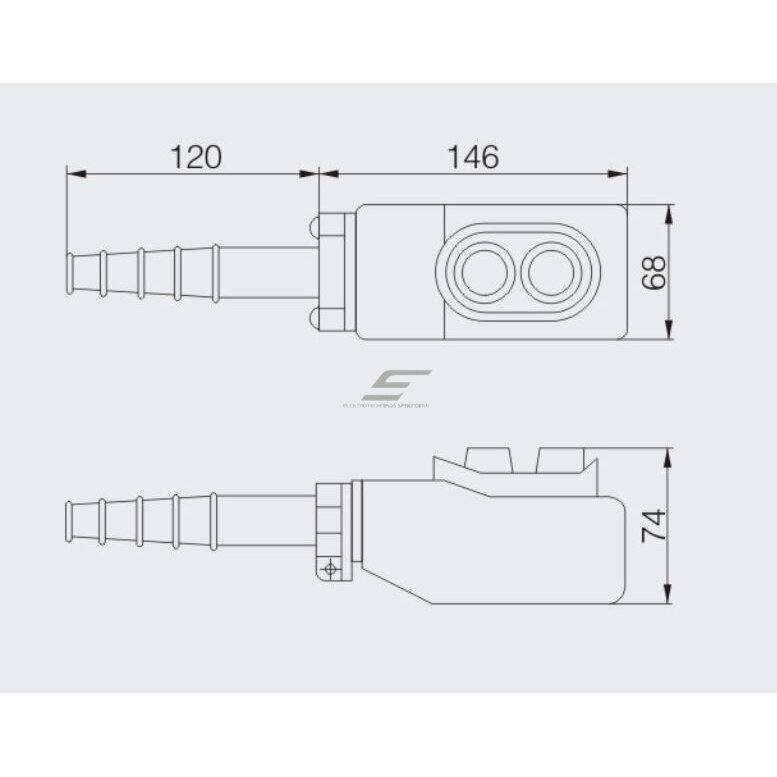

    Mõõtmed 166×68×74 mm

    Põhifunktsioonid

    • Lihtne kahesuunaline juhtimine – üles / alla ühe pultiga, ideaalne tõstemehhanismidele.
    • Vedrunupud – automaatne naasmine algasendisse vabastamisel tagab, et mehhanism ei jää järelevalveta sisselülitatuks.
    • Mehaaniline nupulukustus – takistab füüsiliselt vastuolulise käsu andmist vastandlikele või sama rühma funktsioonidele.
    • IP56 kaitse – vastupidavus tolmule ja veepritsmetele igast suunast.
    • Ergonoomiline korpus – mugav hoida ja juhtida ühe käega pikema tööaja jooksul.
    • Erksavärviline – oranž värv on hästi nähtav tööstuskeskkonnas, vähendab kaotamise või kokkupõrke riski.

    Kus kasutatakse?

    • Telferite juhtimine tootmis- ja laoruumides
    • Väikeste ja keskmiste kraanade juhtimine
    • Laosüsteemide tõstemehhanismid
    • Juhtimissüsteemide paigaldus uutele objektidele
    • Olemasoleva seadmestiku uuendamine või remont
    • Kiire juhtimislahenduse paigaldus ilma lisaprojekteerimiseta
    • Töökodade tõsteseadmed
    • Garaaži tõstemehhanismid

    Kasutamine vastavalt vajadusele

    Kodukasutajale.
    Töökoja või garaaži tõstemehhanism ei vaja tööstuslikku juhtpulti lisafunktsioonidega – ESO2-12 annab lihtsa üles/alla juhtimise koos vedruohutusega, sobiv ebaregulaarseks kasutuseks.
    Ettevõtetele ja tööstusele.
    Telferite ja väikeste kraanade pargis ühtlustab pult juhtimist mitme mehhanismi vahel – operaator ei pea õppima erinevaid liideseid, ja mehaaniline lukustus vähendab juhtimisvigade riski intensiivsel töötamisel.
    Elektrikule / insenerile.
    Enne paigaldust kontrollige juhitava mehhanismi tegelikku voolu ja pinget – kui koormus (kontaktori mähis või otseahel) läheneb 5 A piirile või ületab selle, ühendatakse pult lisakontaktori või relee kaudu, mitte otse mootorile.

    Praktiline näide

    Laoalas on paigaldatud 1-tonnise tõstevõimsusega telfer ühe kiiruse mootoriga, mida juhitakse kontaktorite kaudu. ESO2-12 pult ühendatakse kontaktori mähiste ahelasse: üks nupp annab käsu tõstekontaktorile, teine – langetamisele. Kuna mähise vool on tunduvalt väiksem kui 5 A Ith piir, töötab pult otse ilma lisakaitseta, ja mehaaniline lukustus takistab operaatoril kogemata mõlema käsu korraga andmist.

    Plussid

    • Lihtne ja usaldusväärne juhtimine – ilma liigsete funktsioonideta, vähem rikkepunkte.
    • Vedrumehhanism – ohutu kasutus, nupp naaseb ise vabastamisel.
    • IP56 kaitse – sobib keerulistesse tolmu- ja niiskustingimustesse.
    • Kompaktne ja kerge – ei koorma operaatori kätt pikema aja jooksul.
    • Hea nähtavus – oranž värv eristub tööstuskeskkonnas.
    • Sobib kuni 2,2 kW seadmetele – katab enamiku tüüpilisi telfereid ja väikeseid kraanasid.

    Miinused / piirangud

    • Ainult 1-kiiruseline juhtimine – puudub sujuv (kahekiiruseline) käivitus-/peatusfunktsioon.
    • Puudub avariiseiskamisnupp – avariiseiskamisfunktsioon tuleb näha ette eraldi.
    • Piiratud soojusvool (5 A) – suuremale koormusele on vaja lisakontaktorit või releed.
    • Lihtne funktsionaalsus – puuduvad lisažrežiimid või signalisatsiooniväljundid.
    • Ainult 2 nuppu – sobib ühele tõstesuunale (üles/alla), mitte keerukale (mitme telje) juhtimisele.

    Ohutus- ja paigaldusmärkused

    • Enne ühendamist kontrollige, kas juhitava ahela vool ei ületa 5 A soojuspiiri – vastasel juhul kasutage kontaktorit.
    • Kuna avariiseiskamisnuppu ei ole, nähke töökoha ohutusnõuete kohaselt ette eraldi avariiseiskamisvahend.
    • Kontrollige regulaarselt kaabli sisendit ja korpuse hermeetilisust – IP56 kaitse kehtib ainult vigastamata korpusel.
    • Ärge kasutage pulti pikka aega otsese vihma käes ega vette kastetuna – IP56 kaitseb pritsmete, mitte vettekastmise eest.
    • Veenduge, et mehaaniline lukustus toimib laitmatult enne iga tööpäeva algust.
    • Paigaldamisel järgige tõsteseadme tootja ja kohalikke tööohutusnõudeid juhtpuldi riputuskõrguse ja kaabli pingsuse kohta.

    Kiire valikujuhend

    Nuppude arv
    2
    Soojusvool (Ith)
    5 A
    Nimiisolatsioonipinge (Ui)
    500 V
    Kaitseklass
    IP56
    Sobib, kui on vaja:
    • lihtsat, usaldusväärset kahenupulist juhtimist ühe kiirusega tõstemehhanismile;
    • tolmu- ja niiskuskindlat pulti (IP56) töökoja või lao tingimustele;
    • kiiresti vahetada või uuendada olemasolevat kraana/telferi juhtpulti.
    Kontrollige enne kasutamist:
    • kas juhitava mehhanismi vool ei ületa 5 A;
    • kas on vaja avariiseiskamist – sellel mudelil seda ei ole;
    • kas piisab ühe kiiruse juhtimisest või on vaja sujuvat käivitust;
    • kas võrgupinge vastab vahemikule 230–500 V.
    Oluline meeldetuletus:
    Pult juhib ahelat otse kuni 5 A piirini – suuremale koormusele või mootori otseühendusele on vajalik kontaktor, ja avariiseiskamisfunktsioon tuleb näha ette eraldi.

    KKK

    Kas see pult sobib kõikidele telferitele?
    Sobib enamikule ühe kiirusega telferitele ja kraanadele, kuid enne paigaldust tuleb kontrollida juhitava ahela elektrilisi parameetreid.
    Mida tähendab vedru (hetkeline) toimimine?
    Nupp töötab ainult all hoides – vabastamisel naaseb automaatselt algasendisse, tagades, et mehhanism ei jää järelevalveta sisselülitatuks.
    Kas saab kasutada õuetingimustes?
    IP56 võimaldab kasutust tolmuses ja niiskes keskkonnas, kuid soovitatav on vältida pikaajalist otsest vihma mõju.
    Kas saab ühendada otse mootorile?
    Soovitatav on ühendada kontaktori või relee kaudu, eriti kui koormus ületab lubatud 5 A voolu.
    Milleks on mehaaniline nupulukustus?
    See takistab füüsiliselt vastandlike või sama funktsioonirühma nuppude korraga vajutamist, vähendades sellega ekslike käskude riski.
    Kas pult on avariiseiskamisnupuga?
    Ei, sellel mudelil puudub avariiseiskamisnupp – kui see on vajalik, nähke see ette eraldi elemendina juhtimisahelas.

    Tööstuslik kraana juhtpult | 2 nuppu

    ESO2-12 – tööstuslik kraana juhtpult 2 vedrunupuga ja mehaanilise nupulukustusega, soojusvool 5 A, isolatsioonipinge 500 V, IP56 kaitseklass. Mõeldud telferite, väikeste ja keskmiste kraanade ning laotõstemehhanismide ühe kiirusega juhtimiseks tööstuses, töökojas ja garaažis, kus olulisim on lihtsus, usaldusväärsus ja vastupidavus töökeskkonnale.

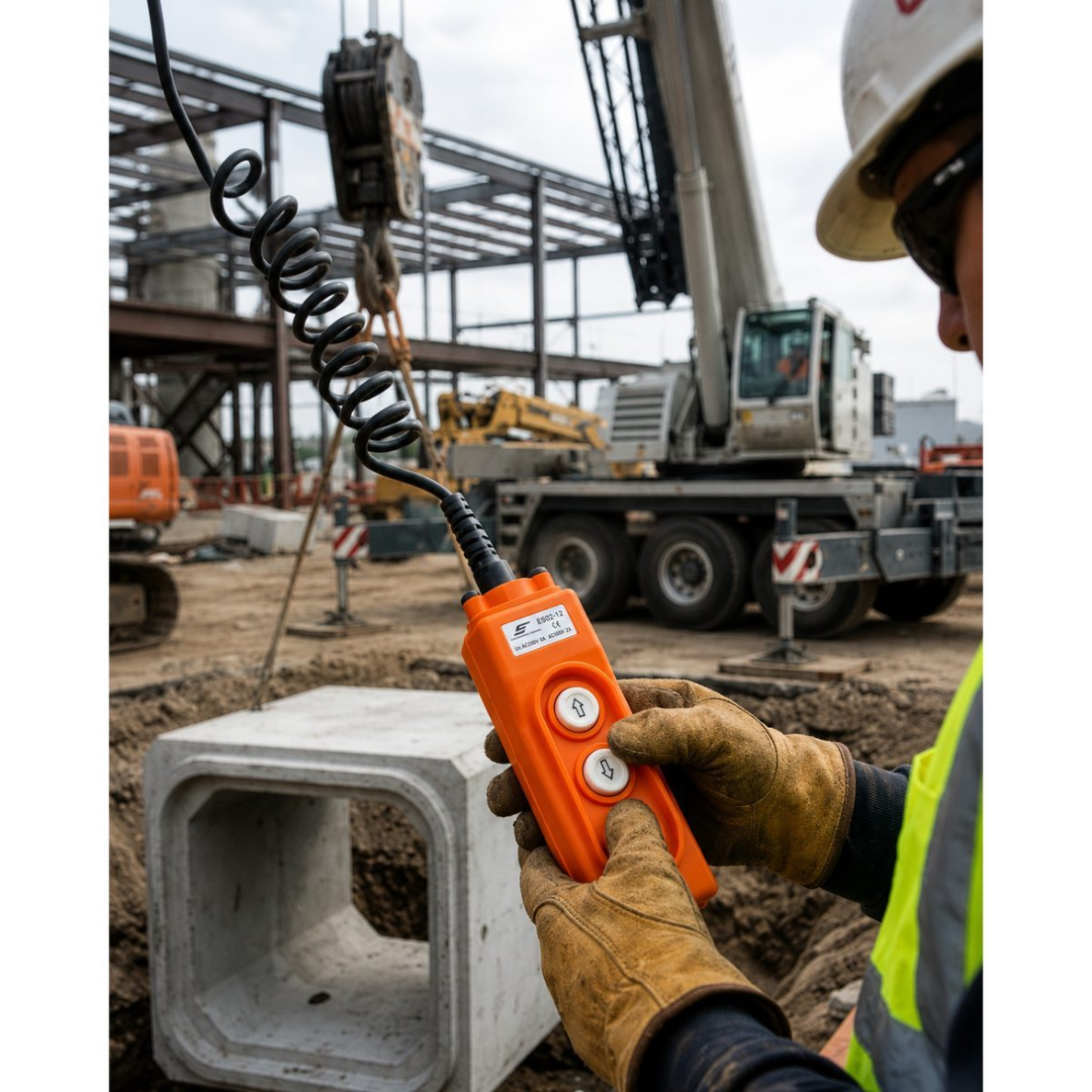

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
