  • Uus   Juhtmevaba kraana raadiopult | 4 kaheastmelist nuppu + START/STOP | 2 kiirust | releed 10 A | IP65 | ES-21-4D
    Uus   Juhtmevaba kraana raadiopult | 4 kaheastmelist nuppu + START/STOP | 2 kiirust | releed 10 A | IP65 | ES-21-4D 1
    Uus   Juhtmevaba kraana raadiopult | 4 kaheastmelist nuppu + START/STOP | 2 kiirust | releed 10 A | IP65 | ES-21-4D 2

    Juhtmevaba kraana raadiopult | 4 kaheastmelist nuppu + START/STOP | 2 kiirust | releed 10 A | IP65 | ES-21-4D

    Tootekood: ES-21-4D
    Küsi
    Hind 80.86 € KM-ga
    ( 66.83 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Kompaktne raadiopult 2 kiirusega telfrile või kraanale: 4 kaheastmelist nuppu – kerge vajutus annab aeglase, täisvajutus kiire kiiruse. Seene-STOP ja START, vastuvõtja releed 10 A.

  • Info

    Juhtmevaba kraana raadiopult ES-21-4D – 4 kaheastmelist nuppu, 2 kiirust

    ES-21-4D on raadiopult kahe liikumise ja kahe kiirusega telfrile või kraanale. Saatja nupuvajutus edastatakse raadio teel vastuvõtjasse ning vastuvõtja releed lülitavad suuna- ja kiiruskontaktorite mähiseid.

    Põhimõte:
    Igal nupul on kaks astet: esimene annab aeglase kiiruse koorma täpseks paigutamiseks, teine kiire kiiruse liikumiseks. See on kasulik, kui telfril on 2 kiirusega mootor või sagedusmuundur ja operaator soovib mõlemat kiirust juhtida ühe käega.
    Nupud
    4 kaheastmelist + START + STOP
    Kiirused
    2
    Releed
    10 A
    Kaitse
    IP65

    Tööpõhimõte

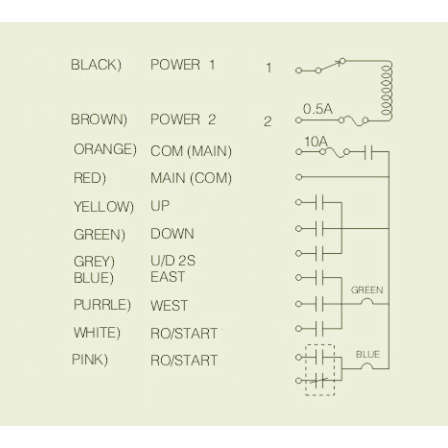

    Vastuvõtja paigaldatakse kraanale ja ühendatakse juhtahelasse: toide juhtahela pingest, suunareleed suunakontaktorite mähistele, kiiruserelee kiire kiiruse kontaktorile või sagedusmuunduri sisendile, MAIN-relee peakontaktorile KM0.

    START lülitab peakontaktori sisse. Kerge nupuvajutus käivitab suuna aeglasel kiirusel, täisvajutus lisab kiire kiiruse. Seene-STOP või sidekadu lülitab MAIN-relee välja ja kraana peatub.

    Operaator kiirendab sujuvalt kiirel kiirusel ja paigutab koorma täpselt aeglasel, muutmata käe asendit ega otsimata eraldi kiiruslülitit.

    Miks valida ES-21-4D?
    Kõige kompaktsem viis juhtida 2 kiirusega telfrit raadiopuldiga. Kaheastmelised nupud vähendavad koorma õõtsumist ja lööke maha asetamisel.

    Tehnilised andmed

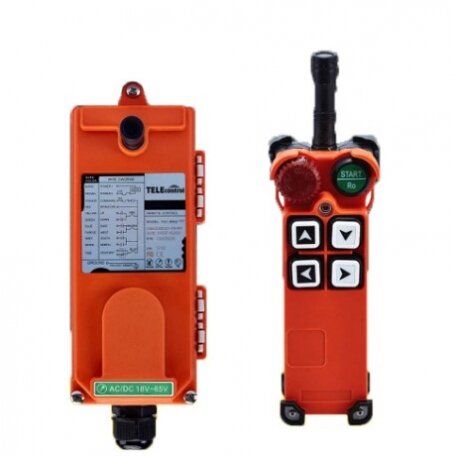

    Toote tüüp Juhtmevaba kraana raadiopult (saatja + vastuvõtja)
    Mudel ES-21-4D
    Komplekt Käsisaatja, vastuvõtja
    Juhtnupud 4 kaheastmelist suunanuppu (üles, alla, vasakule, paremale)
    Kiirused 2: 1. aste – aeglane, 2. aste – kiire
    Käivitus START / ON nupp
    Hädaseiskamine Seenekujuline STOP
    Vastuvõtja releekontaktid 10 A
    Saatja toide Patareid
    Kaitseaste IP65
    Raadiosagedus Täpsustatakse tellimisel
    Vastuvõtja toide Vastavalt juhtahela pingele – märkige tellimisel

    Põhifunktsioonid

    • Kaheastmelised nupud – aeglane ja kiire kiirus ühe nupuga
    • 4 suunda – tõstmine üles / alla ja käru või sild vasakule / paremale
    • Seenekujuline STOP – lihtne leida ja vajutada avariiolukorras
    • START / ON – kraana ei käivitu ainult suunanupu vajutamisest
    • MAIN-relee – lülitab peakontaktori välja STOP-i või sidekao korral
    • Releed 10 A – varuga kontaktorite mähistele

    Mille poolest erineb sarnastest mudelitest?

    • ES-21-4S – Sama 4 nupuga pult, kuid ühe kiirusega ja võtmega OFF/ON/START. Sobib lihtsale ühe kiirusega telfrile.
    • LCC-202 – 2 kaheastmelist nuppu – ainult tõstmine üles / alla 2 kiirusel, vastuvõtja 230 V AC.
    • ES-24-8D – 8 kaheastmelist nuppu – kui on vaja 3–4 liikumist (tõstmine, käru, sild).
    • ES-F21-4SE – 4 nuppu, 1 kiirus, 868 MHz – kui on vaja EL SRD sagedust ja piisab ühest kiirusest.

    Kus kasutatakse?

    • 2 kiirusega elektritelfrid
    • Käruga sild- ja pukk-kraanad
    • Koormate täpne paigutamine koostamis- ja remonditsehhides
    • Sagedusmuunduriga vintsid ja tõstukid
    • 2 kiirusega juhtmega puldi asendamine raadiopuldiga

    Kasutamine vastavalt vajadusele

    Elektrikule
    Ühendus nagu 2 kiirusega juhtmega puldil: suunareleed, kiiruserelee ja MAIN – igaüks oma kontaktori mähisele.
    Tootmisettevõttele
    Aeglane kiirus vähendab lööke ja koorma õõtsumist – vähem kahjustatud tooteid ja seadmeid.
    Ehitusplatsile / laole
    Operaator näeb koormat lähedalt ja saab seista ohutus kohas ilma kaablit vedamata.

    Praktiline kasutus

    Kui telfriga paigutatakse vorme või tööpinkide detaile ja vaja on millimeetri täpsust, siis ES-21-4D võimaldab teise astmega kiiresti lähemale sõita ja viimased sentimeetrid esimese astmega aeglaselt langetada.

    Plussid

    • 2 kiirust kaheastmeliste nuppudega
    • Seenekujuline STOP ja eraldi START
    • Vastuvõtja releed 10 A
    • IP65 saatja
    • Kompaktne ühe käe korpus

    Miinused / piirangud

    • Ainult 2 liikumist – rohkem liikumisi juhib ES-24-8D
    • Vaja on 2 kiirusega mootorit või sagedusmuundurit – ühe kiirusega telfrile piisab ES-21-4S-ist
    • Raadiosagedus ja vastuvõtja toide valitakse tellimisel – need tuleb märkida

    Ohutus- ja paigaldusmärkused

    • Vastuvõtja releed lülitavad ainult kontaktorite mähiseid, mitte mootorit otse – 10 A on juhtahela jaoks.
    • Vastuvõtja toitepinge peab vastama kontaktorite mähiste pingele.
    • Ühendage MAIN-relee peakontaktori KM0 ahelasse – STOP ja sidekadu peavad kraana peatama (EN 60204-32).
    • Lõpplülitid (SQ) ja vastassuundade NC-blokeering jäävad ahelasse.
    • Kiire kiiruse kontaktor peab olema blokeeritud, kui suund pole sisse lülitatud – nagu juhtmega puldil.
    • Enne paigaldust või remonti lülitage sisendlüliti välja ja lukustage see (LOTO).

    Kiire valikujuhend

    4 nuppu
    2 kiirust
    Releed 10 A
    IP65

    Kontrollige enne tellimist:

    • Kontaktorite mähiste pinge = vastuvõtja toide – märkige see tellimisel.
    • Raadiosagedus – täpsustage ja kontrollige, kas see on teie riigis lubatud.
    • Kas telfril on 2 kiirusega mootor või sagedusmuundur ja mitu liikumist on vaja.

    KKK

    Kuidas kaks kiirust töötavad?
    Kerge vajutus annab aeglase, täisvajutus kiire kiiruse. Vaja on 2 kiirusega mootorit või sagedusmuundurit.
    Kas sobib ühe kiirusega telfrile?
    Tehniliselt töötab ainult esimene aste, kuid siis on loogilisem valida ES-21-4S.
    Kas vastuvõtja saab ühendada otse mootoriga?
    Ei. Releed 10 A on kontaktorite mähistele, mootorit lülitavad kontaktorid.
    Mis juhtub sidekao korral?
    Vastuvõtja lülitab välja MAIN-relee ja peakontaktori, kraana peatub. Kontrollige seda pärast paigaldust.
    Milline on tööulatus?
    Sama seeria ES-21-4S puhul on märgitud kuni ~75 m avatud alal. Metallkonstruktsioonid vähendavad ulatust.
    Millise vastuvõtja pinge tellida?
    Sama, mis teie kontaktorite mähiste pinge. Märkige see tellimisel.

    ES-21-4D – 4 nuppu, 2 kiirust

    Kompaktne raadiopult 2 kiirusega telfrile kaheastmeliste nuppude, seene-STOP-i ja 10 A vastuvõtja releedega. Tellimisel märkige juhtahela pinge ja täpsustage sagedus.
