    Juhtmevaba kraana raadiopult | 10 nuppu + START/STOP | 1 kiirus | 433 / 315 MHz | 24–440 V AC/DC | IP65 | ES-F23-BB

    Tootekood: ES-F23-BB
    Küsi
    Hind 184.66 € KM-ga
    ( 152.61 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Ühe kiirusega kraanapult 6 suuna- ja 4 lisanupuga (1–4), START ja STOP. Vastuvõtja 24–440 V AC/DC, IP65 – kui lisaks tõstele, sillale ja vankrile on vaja juhtida abifunktsioone.

  • Info

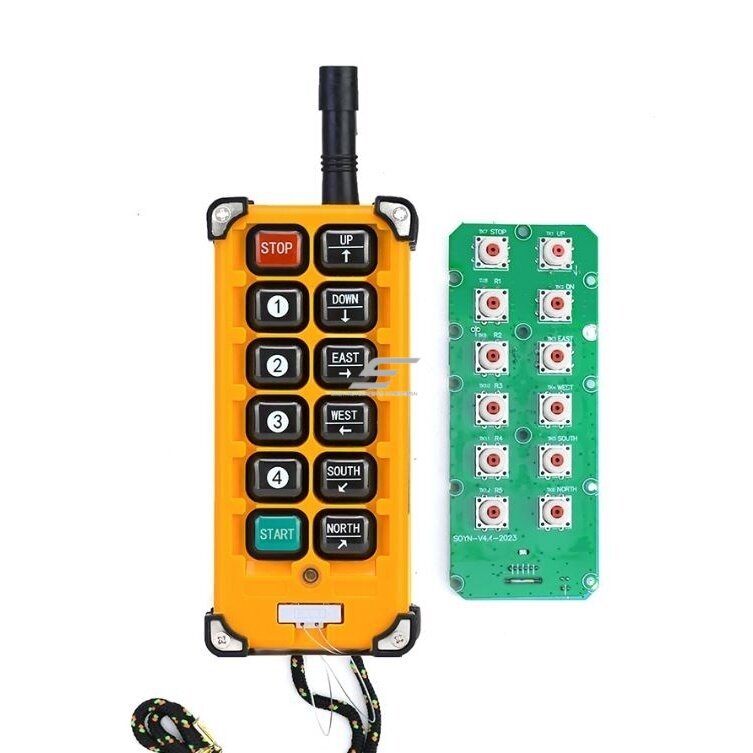

    Kraana raadiopult ES-F23-BB – 10 nuppu + START/STOP, vastuvõtja 24–440 V AC/DC

    ES-F23-BB on ühe kiirusega raadiopult kraanale, mis vajab lisaks kolmele liikumisteljele ka abikäske. Saatja käsk jõuab raadio teel vastuvõtjani, mille releed lülitavad kontaktorite või abiahelate mähiseid.

    Peamine mõte:
    6 suunanuppu (UP/DOWN, EAST/WEST, SOUTH/NORTH) juhivad tõstet, silda ja vankrit, nupud 1–4 jäävad lisafunktsioonidele – nt vilkurile, helisignaalile või teisele telfrile. Üks saatja puldi ja eraldi lülitite asemel.
    Nupud
    10 + START + STOP
    Kiirused
    1
    Ulatus
    kuni ~100 m
    Vastuvõtja
    24–440 V AC/DC

    Tööpõhimõte

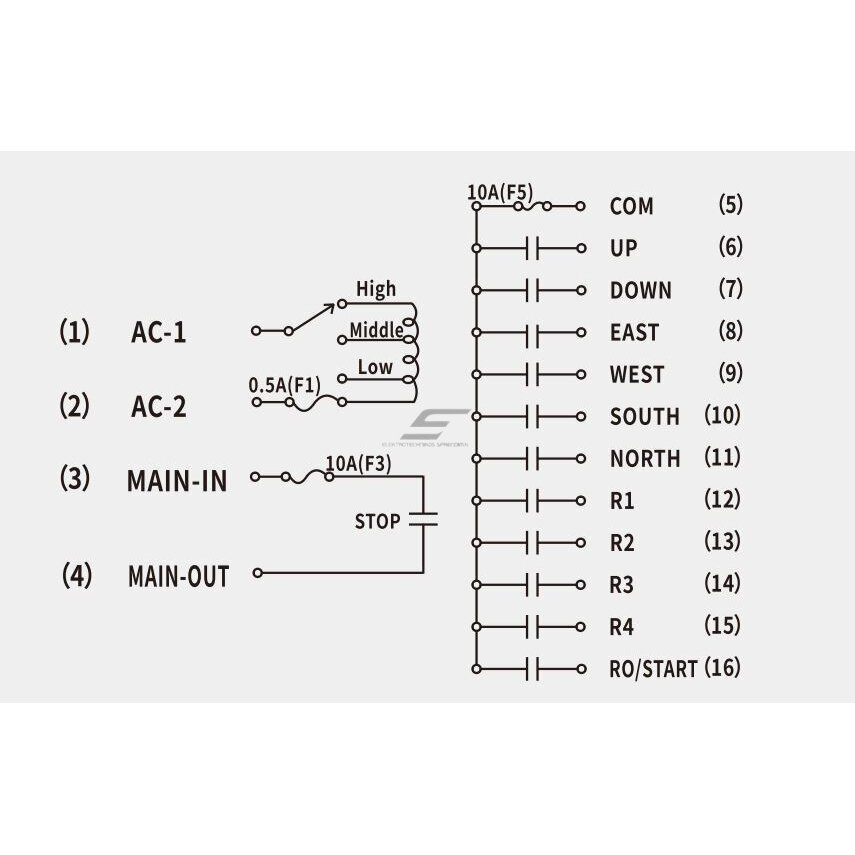

    Vastuvõtja (188×165 mm) kinnitatakse kraanale ja toidetakse juhtahela pingega vahemikus 24–440 V AC/DC. Suunareleed ühendatakse kontaktorite mähiste ahelatesse, releed 1–4 abiseadmete juhtimisse, MAIN KM0-sse.

    START lülitab sisse MAIN relee ja peakontaktori, STOP lülitab selle välja. Suunarelee on sees, kuni nuppu vajutatakse. Side kadumisel peab vastuvõtja MAIN relee välja lülitama.

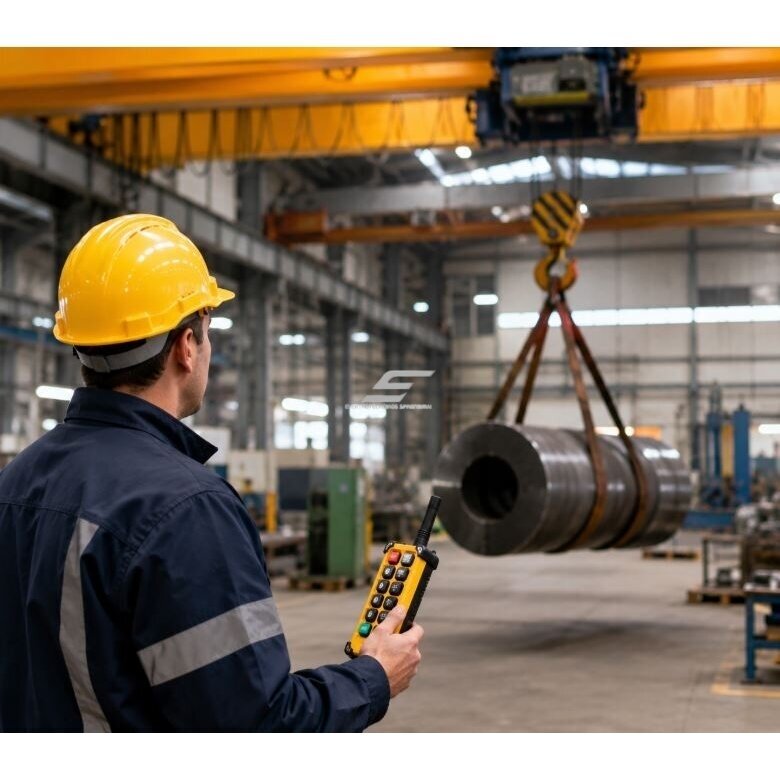

    Operaator juhib kõiki kraana- ja abifunktsioone ühe saatjaga, seistes koormast ohutul kaugusel.

    Miks valida ES-F23-BB?
    Selle 24–440 V AC/DC grupi kõige rohkemate nuppudega ühe kiirusega pult. Valige, kui 6 suunast ei piisa ja on vaja lisakäske.

    Tehnilised andmed

    Toote tüüp Juhtmevaba kraana raadiopult (saatja + vastuvõtja)
    Mudel ES-F23-BB

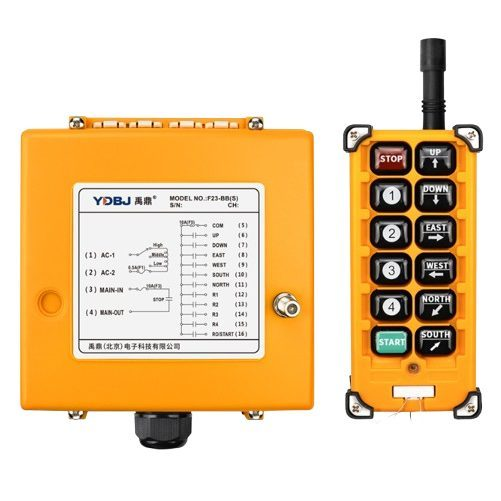

    Komplekt 1 saatja + 1 vastuvõtja
    Nupud 6 suunanuppu (UP, DOWN, EAST, WEST, SOUTH, NORTH) + 1, 2, 3, 4 + START + STOP
    Kiirused 1 (ühe kiirusega nupud)
    Raadiosagedus 433 MHz või 315 MHz (vastavalt versioonile)
    Tööulatus kuni ~100 m avatud alal
    Vastuvõtja toide 24–440 V AC/DC, 50–60 Hz
    Vastuvõtja tundlikkus −110 dBm
    Saatja võimsus ≤10 dBm
    Saatja toide 2 × AA
    Saatja korpus tugevdatud ABS
    Kaitseklass IP65
    Saatja mõõtmed 208×70 mm
    Vastuvõtja mõõtmed 188×165 mm

    Põhifunktsioonid

    • 6 suunanuppu – tõste, sild ja vanker
    • Lisanupud 1–4 – abifunktsioonidele
    • START / STOP – peakontaktori juhtimine
    • Vastuvõtja 24–440 V AC/DC – sobib erinevatele juhtpingetele
    • Toide 2 × AA – patareisid on lihtne vahetada
    • IP65 – töökodadesse ja välisplatsidele

    Mille poolest erineb sarnastest mudelitest?

    • ES-24-10S – Samuti 10 nuppu ja 1 kiirus, kuid 310/410 MHz versioon ja vastuvõtja 110/220 V AC (valikuna 24/48 V AC, 12/24 V DC).
    • ES-F21-E1-TX – Ainult 6 suunanuppu + START/STOP, kitsam saatja seene-STOP-iga.
    • ES-ML-K6 – 6 nuppu, 868 MHz, IP68 – niiskesse keskkonda, lisanuppudeta.
    • ES-F21-E2B-8 – 2 kiirusega nupud, vastuvõtja 230 V AC – kui on vaja aeglast ja kiiret kiirust.

    Kus kasutatakse?

    • Sildkraanad lisavilkuri või signaaliga
    • Kahe telfriga kraanad
    • Metallitöötlus- ja koostetsehhid
    • Ladude ja logistika kraanad
    • Välis-pukk-kraanad (IP65)

    Kasutus vastavalt vajadusele

    Elektrikule
    Üks vastuvõtja mitme eraldi juhtimise asemel; universaalne toide – vahetrafot pole vaja.
    Tootmisettevõttele
    Operaator lülitab abifunktsioone sama puldiga – vähem käimist kilbi juurde.
    Ehitusplatsile / laole
    Kuni ~100 m avatud alal, IP65 – sobib välistele laadimisaladele.

    Praktiline kasutus

    Kui tsehhis on sildkraana 400 V AC kontaktorimähiste ja vilkuriga, siis toidetakse vastuvõtjat 400 V AC-ga, 6 suunareleed ühendatakse mähiste ahelatesse, nupp 1 vilkuri releesse ja MAIN KM0-sse. Lõpplülitid ja NC-blokeeringud jäävad.

    Plussid

    • 10 juhtnuppu + START/STOP
    • Lisanupud 1–4
    • Universaalne vastuvõtja 24–440 V AC/DC
    • 2 × AA patareid
    • IP65

    Miinused / piirangud

    • Ainult 1 kiirus – 2 kiirusega juhtimiseks ES-F23-6D või ES-F21-E2B-8 koos 2 kiirusega mootori või sagedusmuunduriga.
    • 315 MHz versioon ei ole ELis tavaliselt SRD sagedusala – valige 433 MHz.
    • Suurem vastuvõtja (188×165 mm) – planeerige kraanale ruumi.

    Ohutus- ja paigaldusmärkused

    • Vastuvõtja releed lülitavad kontaktorite mähiseid, mitte mootorit otse – relee kontaktid on mõeldud ainult juhtahelale.
    • Vastuvõtja toitepinge peab ühtima juhtahela (mähiste) pingega; vahemik 24–440 V AC/DC.
    • STOP / MAIN relee ühendatakse nii, et see lülitab välja peakontaktori KM0. Raadioside kadumisel peab kraana seiskuma (EN 60204-32) – kontrollige kasutuselevõtul.
    • Lõpplülitid (SQ) ja vastassuundade NC-blokeering jäävad ahelasse – raadiopult neid ei asenda.
    • Kraana remondil – LOTO sisendlülitil. STOP-nupp ei ole toitest lahutamine.
    • Ärge määrake nuppudele 1–4 koormat hoidvaid funktsioone (elektromagnet, haaratsi avamine) ilma täiendava ohutusahelata.

    Kiire valikujuhend

    10 nuppu + START/STOP
    1 kiirus
    24–440 V AC/DC
    IP65

    Kontrollige enne tellimist:

    • Kontaktorite mähiste pinge jääb vahemikku 24–440 V AC/DC ja ühtib vastuvõtja toitega.
    • Tellige 433 MHz versioon; 315 MHz ei ole ELis tavaliselt SRD sagedusala – kontrollige, kas sagedus on teie riigis lubatud.
    • Mitu suunda ja lisafunktsiooni on vaja ning kas 1 kiirusest piisab.

    KKK

    Kas vastuvõtja võib ühendada otse mootoriga?
    Ei. Vastuvõtja releed juhivad kontaktorite mähiseid ja mootorit lülitavad kontaktorid – täpselt nagu juhtmega pult.
    Mis juhtub raadioside kadumisel?
    Vastuvõtja peab välja lülitama MAIN relee ja peakontaktori – kraana seiskub (EN 60204-32). Kontrollige kasutuselevõtul: lülitage saatja liikumise ajal välja.
    Millist juhtpinget saab kasutada?
    Vastuvõtja toide on 24–440 V AC/DC, seega sobib 24 V, 48 V, 110 V, 230 V või 400 V juhtahelatele. Vastuvõtja toide peab ühtima mähiste pingega.
    Milleks on nupud 1–4?
    Abifunktsioonideks – nt vilkur, helisignaal või teine telfer. Funktsioon sõltub sellest, mis on vastava relee külge ühendatud.
    Millist sagedusversiooni valida?
    ELis – 433 MHz versiooni. 315 MHz ei ole ELis tavaliselt lubatud SRD sagedusala, seega kontrollige kohalikke nõudeid.
    Milliste patareidega saatja töötab?
    2 × AA patareidega, mida on lihtne kohapeal vahetada.

    ES-F23-BB – 10 nupuga kraanapult

    Ühe kiirusega raadiopult 6 suuna- ja 4 lisanupuga, START/STOP ja vastuvõtja 24–440 V AC/DC, IP65. EL turule – 433 MHz versioon.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
