Vandens srauto jutiklis | iki 30 l/min | ~450 imp./l | G1/2" (DN15) | 5 V DC | impulsų įvestis | impulsų analizatoriui D105 | smart-MAIC | DN15(G1/2")

Kodas: DN15(G1/2")

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 38.53 € su PVM
( 31.84 € be PVM )

Į krepšelį

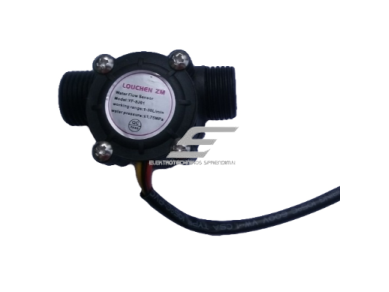

Turbininis vandens srauto jutiklis su G1/2" (DN15) jungtimis, srautas iki 30 l/min. Jungiamas prie smart-MAIC D105 impulsų įvesties ir duoda apie 450 impulsų litrui. Atskiro maitinimo nereikia – 5 V teikia D105.

Prekės aprašymas

Vandens srauto jutiklis | iki 30 l/min | ~450 imp./l | G1/2" (DN15) | 5 V DC | impulsų įvestis | impulsų analizatoriui D105 | smart-MAIC | DN15(G1/2")

DN15 (G1/2") – vandens srauto jutiklis, montuojamas tiesiai į vamzdyną ir generuojantis impulsus pagal pratekėjusį vandens kiekį. Jis jungiamas prie smart-MAIC D105 impulsų analizatoriaus impulsų įvesties. Tinka ten, kur nėra vandens skaitiklio su impulsiniu išėjimu, o srautą stebėti reikia.

Pagrindinė mintis:
Jutiklis leidžia pamatyti, kiek ir kada teka vanduo konkrečioje linijoje: drėkinimo, karšto vandens, technologiniame kontūre. D105 suskaičiuoja impulsus ir paverčia juos litrais, todėl matote ir momentinį srautą, ir sukauptą kiekį. 5 V maitinimą teikia pats D105 – papildomo šaltinio nereikia.

Srautas
iki 30 l/min

Impulsai
~450 imp./l

Jungtis
G1/2" (DN15)

Maitinimas
5 V DC iš D105

Prijungimas prie D105 ir integracija

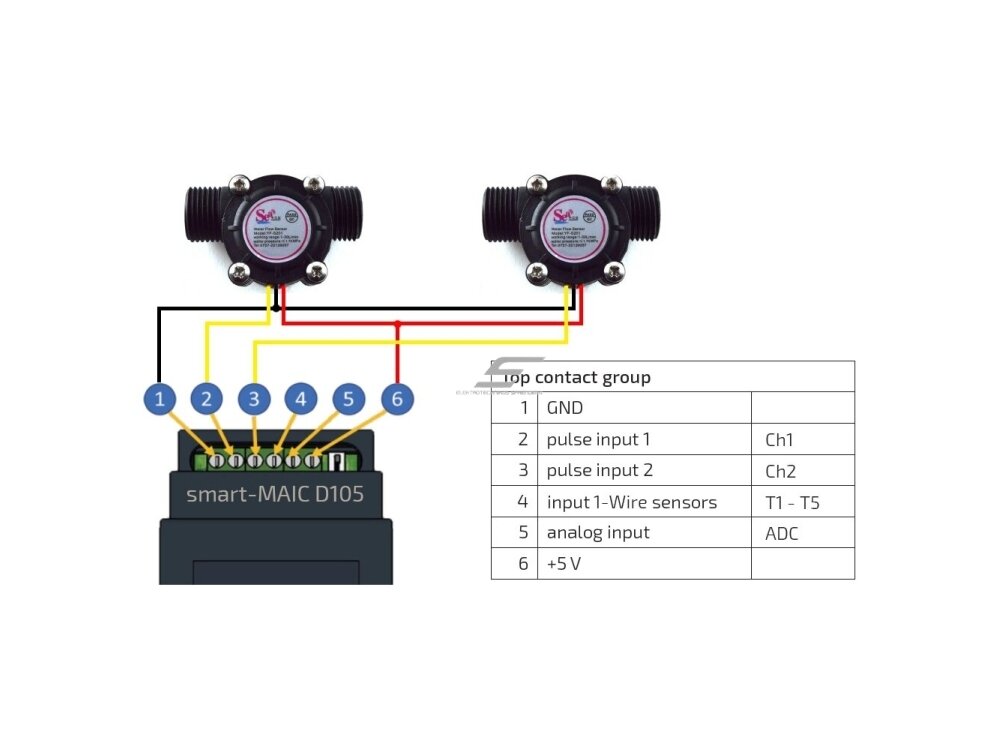

Impulsų įvestis – Signalinis (geltonas) laidas jungiamas prie D105 gnybto 2 (Ch1) arba 3 (Ch2). D105 turi dvi impulsų įvestis – galima jungti du srauto jutiklius.
Maitinimas iš D105 – Raudonas laidas – į gnybtą 6 (+5 V), juodas – į gnybtą 1 (GND). Gamintojas trijų laidų elektroniniams jutikliams rekomenduoja diodą (pvz., 1N4148) impulsų įvestyje.
D105 nustatymai – Režimas „Pulse counter“; impulso vertė ≈ 1/450 l. Esant 30 l/min jutiklis duoda apie 225 imp./s, todėl patikrinkite, ar debounce filtras (standartiškai 10 ms) neslopina impulsų.
Debesis, MQTT, API – Impulsai saugomi [Ch1] / [Ch2] ir [TCh1] / [TCh2]; valdymo skydelyje formule paverčiami litrais ar m³.

Veikimo principas

Jutiklis įmontuojamas į DN15 vamzdį per G1/2" jungtis, laikantis rodyklės srauto krypčiai. Laidai: juodas – D105 gnybtas 1, raudonas – 6 (+5 V), geltonas – 2 arba 3.

Tekantis vanduo suka turbinėlę, o jutiklis kiekvienam apsisukimui siunčia impulsą – apie 450 impulsų litrui. D105 skaičiuoja impulsus per nustatytą intervalą ir bendrą sumą.

Valdymo skydelyje impulsai perskaičiuojami į litrus ar m³ – matote suvartojimą per valandą, parą, mėnesį ir gaunate pranešimą, jei vanduo teka ten, kur neturėtų.

Kuo naudingas DN15 srauto jutiklis?
Jis prideda vandens apskaitos tašką ten, kur skaitiklio nėra arba jis neturi impulsinio išėjimo. Kartu su D105 gaunate srauto grafikus, nuotėkio požymius ir relės valdymą – už kelis laidus ir vieną jungtį.

Techninės specifikacijos

Prekės tipas	Vandens srauto jutiklis su impulsų išėjimu
Gamintojas / modelis	smart-MAIC / DN15(G1/2")
Jungtis	G1/2" (DN15)
Srautas	iki 30 l/min
Impulsų išėjimas	~450 imp./l (rekomenduojama kalibruoti)
Tikslumas	±3 %
Maks. slėgis	1,75 MPa
Darbinė temperatūra	iki +80 °C
Maitinimas	5 V DC
Jungimas prie D105	impulsų įvestis (gnybtas 2 arba 3), +5 V – gnybtas 6, GND – gnybtas 1

Pagrindinės funkcijos

Srauto matavimas iki 30 l/min – būsto, sodybos ar technologinės linijos vandeniui.
Impulsų išėjimas ~450 imp./l – aukšta raiška mažiems kiekiams fiksuoti.
Maitinimas iš D105 – nereikia papildomo maitinimo šaltinio.
Iki dviejų jutiklių viename D105 – pvz., šalto ir karšto vandens linijos.
Nuotėkio aptikimas – pranešimas, jei srautas fiksuojamas netikėtu metu.
Relės valdymas – D105 relė gali reaguoti į srauto sąlygas, pvz., valdyti signalizaciją ar tarpinę relę.

Kuo skiriasi nuo panašių prekių?

NO5W magnetinis jutiklis – Montuojamas ant esamo vandens skaitiklio su magnetiniu išėjimu ir skaito jo impulsus; DN15 pats įmontuojamas į vamzdį, kai skaitiklio su išėjimu nėra.
G1/4 slėgio jutiklis – Matuoja slėgį per analoginę įvestį; kartu su DN15 parodo ir slėgį, ir pratekėjusį kiekį toje pačioje D105.
mH2O lygio jutiklis – Rodo vandens lygį talpoje ar šulinyje (0…10 m) per analoginę įvestį – srautą rodo DN15, atsargas – mH2O.

Kur naudojamas?

drėkinimo ir laistymo linijos
karšto vandens ruošimo kontūrai
vandens filtrų ir minkštinimo sistemų apskaita
laboratorijų ir technologinių įrenginių aušinimas
nuomojamų patalpų vandens stebėsena
šiltnamių vandens apskaita

Naudojimas pagal poreikį

Sodo ar šiltnamio savininkui.
Mato, kiek vandens suvartoja kiekviena laistymo zona, ir pastebi atsijungusį ar trūkusį žarnyną.

Įrangos gamintojui ar integratoriui.
Įmontuoja srauto kontrolę į aušinimo kontūrą ir gauna pranešimą, jei srautas sustoja.

Vandens valymo įrangos montuotojui.
Skaičiuoja per filtrą praleistą kiekį ir planuoja kasetės keitimą pagal realų suvartojimą.

Praktinis panaudojimas

Jeigu šiltnamio laistymo sistema įjungiama automatiškai, o savininkas nori žinoti, ar vanduo tikrai teka, tada DN15 jutiklis prie D105 skaičiuoja litrus kiekvieno ciklo metu. Jei laistymo metu srauto nėra arba jis teka naktį, savininkas gauna pranešimą.

Pliusai

paprastas trijų laidų jungimas, maitinimas iš D105
aukšta raiška – ~450 imp./l
darbinė temperatūra iki +80 °C
maks. slėgis 1,75 MPa
galima jungti du jutiklius į vieną D105
standartinės G1/2" jungtys

Minusai / ribojimai

impulsų skaičius litrui apytikslis – tikslesniam rezultatui jutiklį kalibruokite pagal kontrolinį kiekį
tai ne patikrintas vandens skaitiklis – atsiskaitymams netinka
srautas iki 30 l/min – didesniems srautams reikalingas didesnio skersmens jutiklis ar skaitiklis su impulsų išėjimu
esant dideliam srautui reikia peržiūrėti D105 debounce nustatymą, kitaip impulsai gali būti praleisti

Saugos ir montavimo pastabos

Prieš montavimą uždarykite vandenį ir sumažinkite slėgį linijoje.
Montuokite pagal srauto krypties rodyklę ant korpuso.
Prieš jutiklį rekomenduojama įrengti mechaninį filtrą, kad turbinėlės neužkimštų nešmenys.
Laidus junkite tik prie D105 žemos įtampos gnybtų 1, 2/3 ir 6; jokiu būdu ne prie 230 V.
Neviršykite 1,75 MPa slėgio ir +80 °C temperatūros.

Greitas pasirinkimo gidas

iki 30 l/min

~450 imp./l

G1/2" (DN15)

5 V iš D105

Tinka, kai reikia:

skaičiuoti vandenį linijoje be skaitiklio
aptikti nuotėkį ar sustojusį srautą
stebėti iki dviejų vandens linijų viename D105

Patikrinkite prieš naudojimą:

ar laisva D105 impulsų įvestis (gnybtas 2 ar 3)
ar linijos srautas neviršija 30 l/min
ar slėgis ir temperatūra neviršija 1,75 MPa ir +80 °C

Svarbus priminimas: DN15 jutiklis nėra komercinis vandens skaitiklis – jis skirtas stebėsenai ir automatikai. Be D105 jis neveikia, o tiksliam rezultatui impulso vertę verta sukalibruoti.

DUK

Prie kurios D105 įvesties jungiamas jutiklis?
Prie impulsų įvesties – gnybto 2 (Ch1) arba 3 (Ch2); +5 V iš gnybto 6, GND – gnybtas 1.

Ar reikia atskiro maitinimo?
Ne, 5 V maitinimą teikia D105.

Kiek impulsų duoda vienas litras?
Apie 450; tikslią vertę nustatykite praleidę žinomą vandens kiekį.

Ar galima jungti du jutiklius?
Taip, D105 turi dvi impulsų įvestis.

Ar tinka karštam vandeniui?
Taip, iki +80 °C darbinės temperatūros.

Ar galima juo atsiskaityti už vandenį?
Ne, tai stebėsenos jutiklis, o ne metrologiškai patikrintas skaitiklis.

Vandens srauto jutiklis DN15 (G1/2") smart-MAIC D105 analizatoriui

DN15 (G1/2") srauto jutiklis matuoja vandens srautą iki 30 l/min ir per impulsų įvestį (~450 imp./l) perduoda jį į smart-MAIC D105. Tinka laistymo, karšto vandens ir technologinėms linijoms.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
