Panelinis | skaitmeninis elektros tinklo 380V analizatorius trifazis | 10mA-5.500A

Techninės specifikacijos:

• Maitinimas: 85V - 240V AC
• Dažnis: 50/60 Hz
• Energijos sąnaudos: <10VA
• Veikimo temperatūra: -20°C.....+55°C
• Įtampos įvestis: 5V ~ 330V AC
• Įtampos matavimo diapazonas: 5V ~ 330kV
• Srovės įvestis: 10mA ~ 5.5A
• Srovės matavimo diapazonas: 10mA ~ 5.500A
• Įtampos ir srovės tikslumas: ±0.5%
• Aktyvios galios tikslumas: ±1%
• Reaktyvios galios tikslumas: ±2%

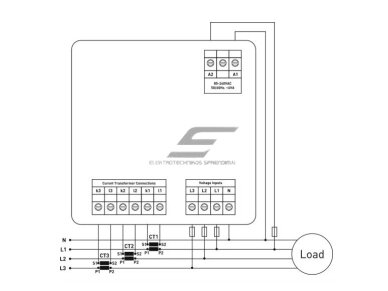

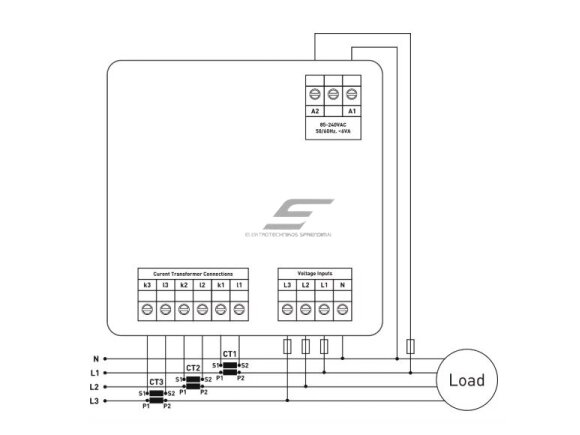

• Palaikoma jungtis: 3P4W (trijų fazių, keturių laidų)
• Srovės transformatoriaus santykis: 1....1000
• Įtampos transformatoriaus santykis: 1,0....999,9

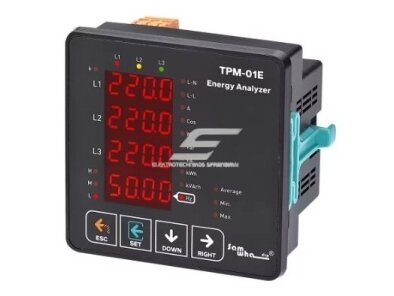

• Ekranas: 4x4 skaitmenų LED ekranas (14mm), 20 LED indikatorių
• Svoris: <300g
• Apsaugos klasė: IP41 (priekinis skydelis), IP20 (korpusas)

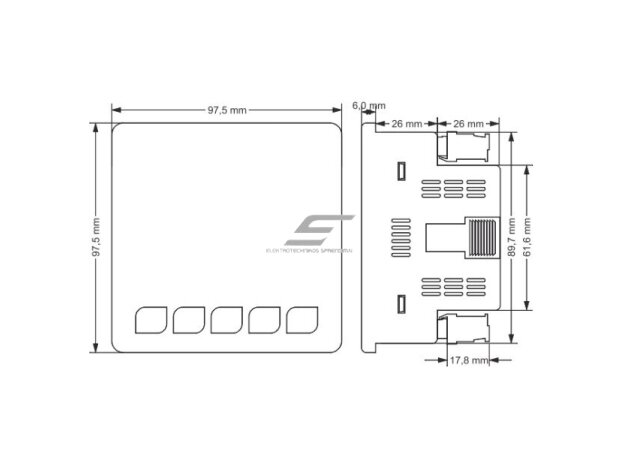

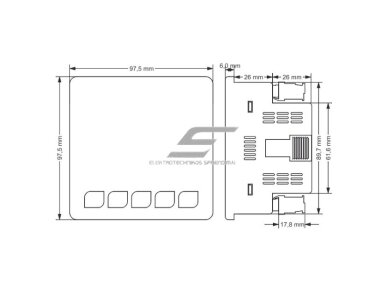

• Montavimo angos dydis: 91mm x 91mm
• Jungties tipas: Įstatoma gnybtų jungtis
• Laido skersmuo: 1,5mm²
• Montavimas: Ant skydo
• Darbinis aukštis: <2000m

Funkcijos:

• Lengvas montavimas ir valdymas: 4×4 skaitmenų LED ekranas ir patogus meniu valdymas
• Tiksli elektros energijos analizė: Matavimai apima įtampą, srovę, aktyviąją (P) ir reaktyviąją (Q) galią, taip pat galios koeficientą (cosφ)
• Per-fazinis stebėjimas: Rodo kiekvienos fazės įtampos, srovės, galios ir energijos rodiklius
• Bendras elektros suvartojimas: Rodo bendrą importuotą ir eksportuotą aktyviąją energiją (ΣkWh) bei reaktyviąją energiją (ΣkVArh)
• Maksimalių/minimalių reikšmių sekimas: Prietaisas fiksuoja didžiausias ir mažiausias įtampos bei srovės vertes
• Apsaugos funkcijos: Parinkčių apsauga slaptažodžiu, galimybė iš naujo nustatyti energijos duomenis
• Papildomos funkcijos: Integruotas laikmatis, termostatas, voltmetras ir ampermetras

Naudojimas:

• Pramoniniai elektros tinklai – apkrovos stebėjimas, efektyvumo analizė
• Pastatų elektros sistemos – elektros suvartojimo stebėjimas ir optimizavimas
• Gamybos įrenginiai – energijos balansavimas, apkrovų analizė
• Saulės ir vėjo jėgainės – elektros gamybos ir suvartojimo sekimas
• Energetikos sektorius – elektros tinklo monitoringas ir analizė

Pliusai:

• Platus matavimo diapazonas – palaiko iki 330kV įtampą ir 5.5A srovę
• Aukštas matavimo tikslumas – ±0.5% įtampai ir srovei, ±1% aktyviajai galiai
• Modulinis dizainas – lengvai montuojamas ant skydo
• Apsaugos funkcijos – slaptažodžiu apsaugota sąsaja
• Papildomos funkcijos – integruotas laikmatis, voltmetras, ampermetras ir termostatas

Minusai:

• Netinka drėgnoms aplinkoms – turi būti montuojamas sausoje vietoje (IP41 priekinė panelė, IP20 korpusas)
• Reikalingas papildomas srovės transformatorius didelėms apkrovoms (>5.5A)
• Montavimo gylis gali būti ribojantis – būtina užtikrinti pakankamą vietą skyde

Trijų fazių energijos analizatorius yra pažangus elektros matavimo įrenginys, užtikrinantis didelį matavimo tikslumą, paprastą montavimą ir platų funkcionalumą. Dėl savo papildomų funkcijų, tokių kaip laikmatis, termostatas, voltmetras ir ampermetras, šis įrenginys yra puikus pasirinkimas pramoniniam naudojimui, energetikos stebėjimui bei pastatų elektros sistemoms.
