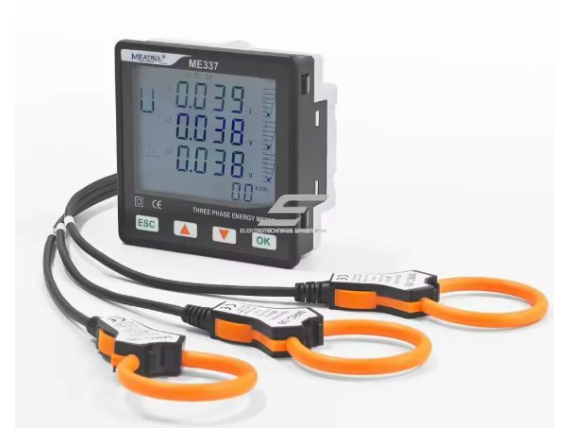

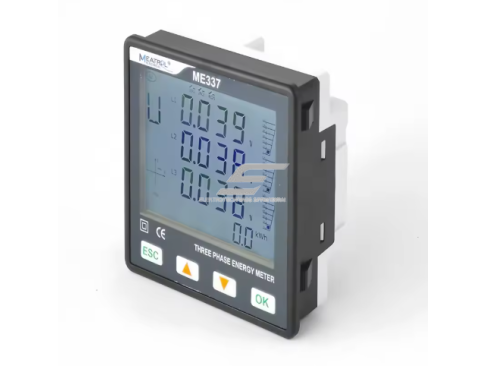

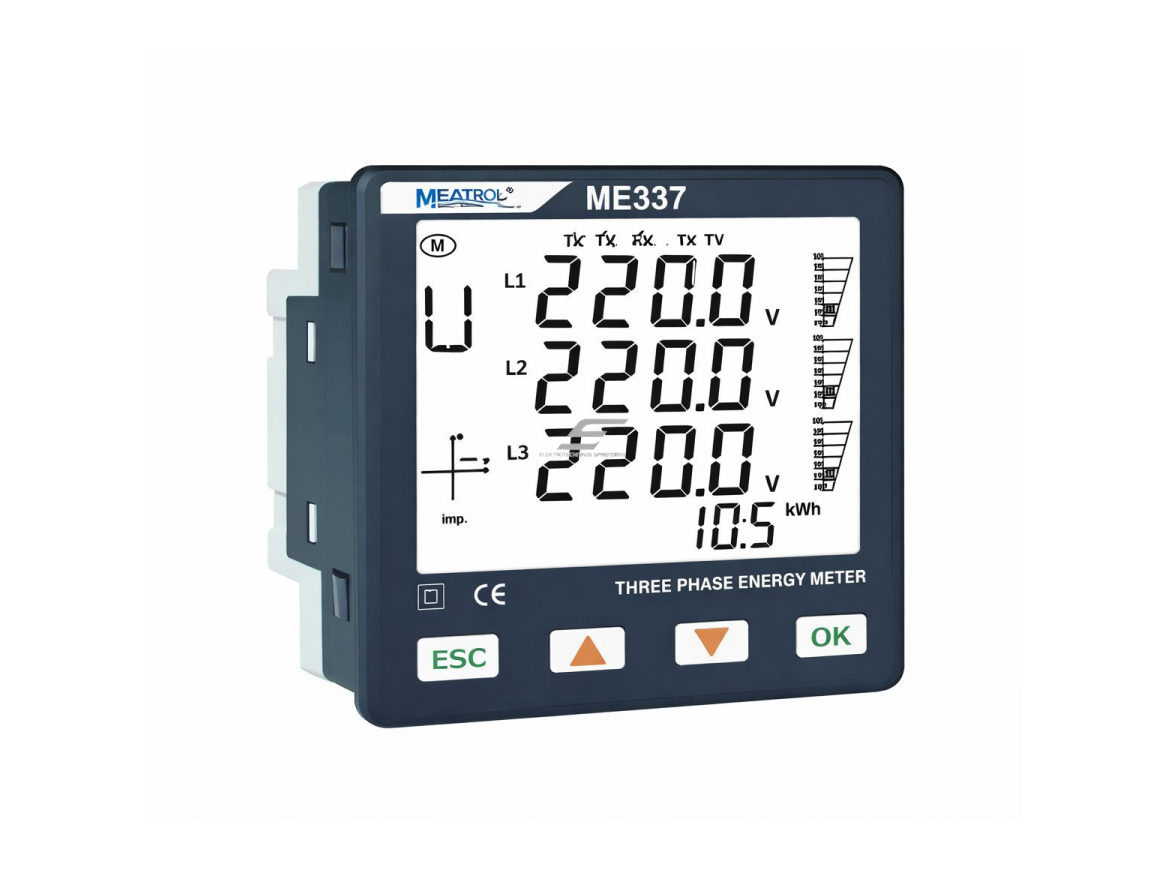

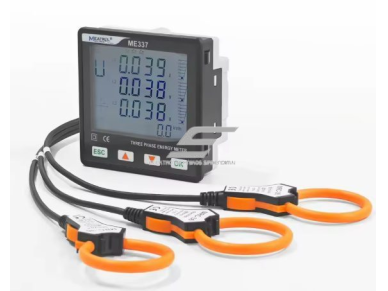

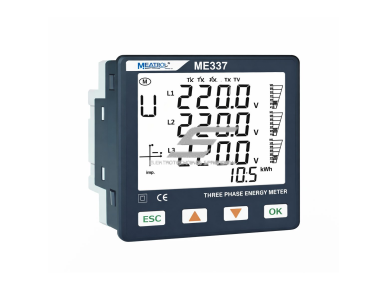

  •   Panelinis | skaitmeninis Rogowskio galios analizatorius | įtampos ir srovės matavimas | 12–24 V DC | 3-in-1 srovės įėjimas | RJ45 | 6 tarifai | MODBUS RS485 | ME337NR3
      Panelinis | skaitmeninis Rogowskio galios analizatorius | įtampos ir srovės matavimas | 12–24 V DC | 3-in-1 srovės įėjimas | RJ45 | 6 tarifai | MODBUS RS485 | ME337NR3 1
      Panelinis | skaitmeninis Rogowskio galios analizatorius | įtampos ir srovės matavimas | 12–24 V DC | 3-in-1 srovės įėjimas | RJ45 | 6 tarifai | MODBUS RS485 | ME337NR3 2

    Panelinis | skaitmeninis Rogowskio galios analizatorius | įtampos ir srovės matavimas | 12–24 V DC | 3-in-1 srovės įėjimas | RJ45 | 6 tarifai | MODBUS RS485 | ME337NR3

    Kodas: ESME337NR3
    Pasiteirauti apie prekę
    Kaina 130.68 € su PVM
    ( 108.00 € be PVM )

    Panelėje montuojamas išmanus galios analizatorius, skirtas vienfazių ir trifazių elektros tinklų realaus laiko stebėsenai, energijos kontrolei ir elektros kokybės vertinimui. Šis modelis sukurtas darbui žemos įtampos (12 V / 24 V DC) sistemose, todėl tinka automatizavimo spintoms, pramoniniams valdikliams, saulės elektrinėms, telekomunikacijų ir transporto infrastruktūrai. Įrenginio privalumas – 3-in-1 srovės įėjimas per RJ45 jungtį, leidžiantis greitai ir tvarkingai prijungti visų trijų fazių Rogowskio rites arba 333 mV CT, sumažinant laidų kiekį ir montavimo klaidų tikimybę.

  • Prekės aprašymas

    Techninės specifikacijos

    • Tipas: Panelinis galios analizatorius
    • Modelis: ME337ND2
    • Montavimas: Stacionarus (panelinis)
    • Komunikacija: MODBUS RS485
    • Maitinimas: 12 V arba 24 V DC; Pagalbinis diapazonas: 5–30 V DC
    • Harmonikų analizė: iki 50-osios (realaus laiko atvaizdavimas)
    • Tarifai: 6
    • Aliarmai: taip
    • Duomenų kaupimas: nėra
    • Srovės matavimas – 3-in-1 sprendimas: 3 fazių srovės įėjimas per vieną RJ45 jungtį,
    • Palaikomi srovės jutikliai: Rogowskio ritės; 333 mV srovės transformatoriai (CT); Jungtys: STP + RJ45
    • Konfigūruojami srovių diapazonai: 10 A / 100 A / 500 A / 1000 A / 3000 A / 6000 A (parametrai nustatomi programiškai)
    • Srovės signalo koeficientai 50 mV/kA @50 Hz; 85 mV/kA @50 Hz; 333 mV/kA (0–634 mV AC RMS)
    • Srovės matavimas: ±0,1 % (priklauso nuo jutiklio)
    • Registruojami parametrai: Srovė; Įtampa; Aktyvioji, reaktyvioji ir pilnoji galia; Galios koeficentas; Elektros energija; Fazės kampas, disbalansas; Apkrova; Harmonikų reikšmės; Fazorių diagrama
    • Įėjimai / išėjimai: 1 relinis išėjimas; 1 skaitmeninis įėjimas; Aliarmų funkcija (pagal nustatytas ribas)

    Funkcijos

    • Įtampos ir srovės matavimas – realaus laiko tinklo parametrų stebėsena
    • Galios ir energijos analizė – aktyvios, reaktyvios galios ir suvartojimo vertinimas
    • Harmonikų analizė (iki 50-osios) – elektros kokybės iškraipymų nustatymas
    • Fazorių ir disbalanso analizė – fazių apkrovos ir balanso įvertinimas
    • Aliarmai ir relinis išėjimas – įspėjimai esant nustatytų ribų viršijimui
    • MODBUS RS485 ryšys – integracija su BMS / SCADA sistemomis

    Naudojimas

    • Inžinieriui / energetikos specialistui: Elektros galios ir harmonikų analizė, fazinio disbalanso ir apkrovų vertinimas, integracija su BMS / SCADA per MODBUS RS485, tinka saulės, baterijų ir DC maitinamoms sistemoms
    • Pramonės ir komerciniams objektams: Nuolatinė elektros tinklo stebėsena, energijos vartojimo kontrolė, aliarmų signalizacija esant nukrypimams
    • Elektromontuotojui: Greita įtampos, srovių ir apkrovų patikra skydelyje, paprastas integravimas į esamą elektros skydą, darbas su Rogowskio ritėmis be linijos atjungimo, patogus darbas su 12 V / 24 V DC sistemomis

    Pliusai

    • 3-in-1 srovės įėjimas per RJ45
    • Maitinimas 12–24 V DC
    • Harmonikų analizė iki 50-osios
    • Platus srovių diapazonas iki 6000 A
    • MODBUS RS485 integracija
    • Aukštas matavimo tikslumas

    Minusai

    • Nėra vidinio duomenų kaupimo
    • Rogowskio ritės / CT neįeina į komplektą
    • Skirtas stacionariam (paneliniam) montavimui
    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
