Saulės spinduliuotės jutiklis | 0…1800 W/m² | 0,3…3 μm | 12–24 V DC | RS485 Modbus | impulsų analizatoriui D105 | smart-MAIC | D105 Solar

Kodas: D105 Solar

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 385.26 € su PVM
( 318.40 € be PVM )

Į krepšelį

Jutiklis matuoja saulės spinduliuotę 0…1800 W/m² spektro ruože 0,3…3 μm, skiriamoji geba 1 W/m². Jungiamas prie smart-MAIC D105 RS485 įvesties (reikia D105 G4 Extended arba naujesnės versijos). Maitinimas 12–24 V DC – į komplektą neįeina.

Saulės spinduliuotės jutiklis | 0…1800 W/m² | 0,3…3 μm | 12–24 V DC | RS485 Modbus | impulsų analizatoriui D105 | smart-MAIC | D105 Solar

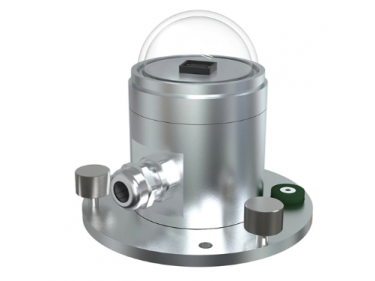

D105 Solar – saulės spinduliuotės jutiklis, matuojantis į horizontalų paviršių krintančią saulės energiją W/m². Jis jungiamas prie smart-MAIC D105 impulsų analizatoriaus RS485 įvesties ir perduoda skaitmeninę vertę Modbus protokolu. Tinka meteostotelėms, šiltnamiams, žemės ūkio ir tyrimų projektams.

Pagrindinė mintis:
Spinduliuotė parodo, kiek saulės iš tikrųjų pasiekia vietą: debesuotumą, šešėliavimą, sezoninius skirtumus. Turėdami šią vertę D105 sistemoje, galite ją lyginti su kitais matavimais ir naudoti automatikoje, pvz., šešėliavimo ekranams. Būtina D105 G4 Extended arba naujesnė versija ir atskiras 12–24 V DC maitinimas.

Diapazonas
0…1800 W/m²

Spektras
0,3…3 μm

Sąsaja
RS485 Modbus

Maitinimas
12–24 V DC (neįeina)

Prijungimas prie D105 ir integracija

RS485 įvestis (Modbus) – Jutiklio A / B laidai jungiami prie D105 RS485 gnybtų (gnybtai 11); D105 nuskaito spinduliuotės vertę Modbus protokolu.
D105 versija – Gamintojas nurodo, kad jutiklis veikia su D105 G4 Extended arba naujesne versija – prieš užsakydami patikrinkite savo D105 versiją ir licenciją.
Maitinimas 12–24 V DC – D105 šios įtampos neteikia – reikalingas atskiras 12–24 V DC maitinimo šaltinis (į komplektą neįeina).
Debesis, MQTT, API – Spinduliuotė W/m² rodoma smart-MAIC debesyje, prieinama per MQTT ir API, gali būti relės ar pranešimo sąlyga.

Veikimo principas

Jutiklis montuojamas horizontaliai, atviroje vietoje, kur jo nešešėliuoja pastatai, medžiai ar stiebai. A / B laidai vedami į D105 RS485 gnybtus, maitinimo laidai – į 12–24 V DC šaltinį.

Jutiklis registruoja saulės spinduliuotę 0,3…3 μm spektro ruože ir pateikia vertę W/m² Modbus registre. D105 periodiškai ją nuskaito per RS485.

Debesyje matote spinduliuotės kreivę per dieną, galite lyginti dienas ir sezonus, nustatyti ribas pranešimams ar relės valdymui; duomenys prieinami per MQTT ir API.

Kuo naudingas D105 Solar?
Jis leidžia saulės spinduliuotę matuoti ta pačia D105 sistema, kurioje jau stebite vandenį, temperatūrą ar vėją. Nereikia atskiro duomenų kaupiklio – visi lauko matavimai viename debesyje ir vienoje istorijoje.

Techninės specifikacijos

Prekės tipas	Saulės spinduliuotės jutiklis
Gamintojas / modelis	smart-MAIC / D105 Solar
Matavimo diapazonas	0…1800 W/m²
Spektro ruožas	0,3…3 μm
Skiriamoji geba	1 W/m²
Netiesiškumas	< ±2 %
Metinis stabilumas	< ±2 %
Kosinuso atsakas	< ±10 %
Sąsaja	RS485 Modbus
Maitinimas	12–24 V DC (į komplektą neįeina)
Darbinė temperatūra	−40…+60 °C
Darbinė drėgmė	0…100 % RH
Jungimas prie D105	RS485 įvestis; D105 G4 Extended arba naujesnė versija

Pagrindinės funkcijos

Spinduliuotės matavimas 0…1800 W/m² – nuo debesuotos dienos iki giedro vasaros vidurdienio.
Platus spektras 0,3…3 μm – registruojama visa saulės spinduliuotė, ne tik matoma šviesa.
Skiriamoji geba 1 W/m² – tinka dienos kreivei ir tendencijoms.
RS485 Modbus – skaitmeninė vertė be analoginio signalo perskaičiavimo.
Relės ir pranešimų sąlygos – pvz., šešėliavimo ekrano valdymas viršijus ribą.
MQTT ir API – duomenys perduodami į BMS, SCADA ar analizės sistemas.

Kuo skiriasi nuo panašių prekių?

TEMT6000 šviesos jutiklis – TEMT6000 – fototranzistorius matomai šviesai (jautrumo maksimumas 570 nm) per analoginę įvestį, maitinamas 5 V; D105 Solar matuoja energinę spinduliuotę W/m² per RS485.
T4W anemometras – Kitas meteostotelės matavimas – vėjo greitis; taip pat RS485 ir 12–24 V DC, todėl abu galima maitinti iš vieno šaltinio.
D280 – Oro temperatūra, drėgmė ir slėgis per 1-Wire įvestį – kartu su D105 Solar parodo šiltnamio ar lauko mikroklimatą.

Kur naudojamas?

vietinė meteostotelė
šiltnamių šešėliavimo ir apšvietimo valdymas
agronominiai stebėjimai ir lauko bandymai
pastatų šešėliavimo sistemų (žaliuzių, markizių) valdymas
saulės išteklių vertinimas vietoje prieš planuojant projektus
mokslinių tyrimų ir mokymo stotelės

Naudojimas pagal poreikį

Šiltnamio technologui.
Mato, kiek saulės gauna augalai, ir automatiškai ištiesia šešėliavimo ekraną, kai spinduliuotė per didelė.

Pastato šešėliavimo sistemų montuotojui.
Gauna objektyvų signalą W/m² žaliuzių ar markizių automatikai.

Tyrėjui ar mokymo įstaigai.
Kaupia saulės spinduliuotės istoriją kartu su temperatūra ir vėju vienoje sistemoje.

Praktinis panaudojimas

Jeigu šiltnamyje vasarą augalus reikia saugoti nuo per stiprios saulės, tada D105 Solar matuoja spinduliuotę, o D105 viršijus nustatytą ribą per tarpinę relę įjungia šešėliavimo ekrano pavarą. Savininkas debesyje mato, kiek valandų per dieną ekranas buvo reikalingas.

Pliusai

platus 0…1800 W/m² diapazonas ir 0,3…3 μm spektras
skiriamoji geba 1 W/m²
netiesiškumas ir metinis stabilumas < ±2 %
darbinė temperatūra nuo −40 °C
skaitmeninė RS485 Modbus sąsaja
duomenys viename smart-MAIC debesyje su kitais D105 matavimais

Minusai / ribojimai

reikia D105 G4 Extended arba naujesnės versijos – senesni D105 jutiklio nepalaiko
reikalingas atskiras 12–24 V DC maitinimo šaltinis
kosinuso atsakas < ±10 % – esant žemam saulės kampui paklaida didesnė; tai ne etaloninis matavimo prietaisas
jei reikia tik matomos šviesos lygio patalpoje – paprastesnis sprendimas yra TEMT6000

Saugos ir montavimo pastabos

Montuokite horizontaliai ir taip, kad jutiklio per visą dieną nešešėliuotų jokie objektai.
Jutiklio paviršių laikykite švarų – dulkės, sniegas ar paukščių išmatos mažina rodmenis.
Darbus ant stogo atlikite laikydamiesi darbo aukštyje reikalavimų.
Apsaugokite RS485 liniją nuo viršįtampių, ypač ilgose lauko trasose.
D105 relė – iki 50 W; pavaroms naudokite tarpinę relę ar kontaktorių.

Greitas pasirinkimo gidas

0…1800 W/m²

0,3…3 μm

RS485 Modbus

D105 G4 Extended

Tinka, kai reikia:

matuoti saulės spinduliuotę W/m² vietoje
automatizuoti šešėliavimą pagal spinduliuotę
kaupti meteorologinę istoriją D105 sistemoje

Patikrinkite prieš naudojimą:

ar jūsų D105 yra G4 Extended arba naujesnės versijos
ar turite 12–24 V DC maitinimo šaltinį
ar montavimo vieta nešešėliuojama visą dieną

Svarbus priminimas: D105 Solar matuoja spinduliuotę, bet nevaldo saulės elektrinės ir neskaičiuoja pagamintos energijos. Be D105 G4 Extended ir atskiro 12–24 V DC maitinimo jutiklis neveiks.

DUK

Prie kurios D105 įvesties jungiamas jutiklis?
Prie RS485 įvesties (A / B gnybtai), Modbus protokolu.

Ar tinka bet kuris D105?
Ne, gamintojas nurodo D105 G4 Extended arba naujesnę versiją.

Ar D105 maitina jutiklį?
Ne, reikalingas atskiras 12–24 V DC maitinimo šaltinis, kuris į komplektą neįeina.

Kuo skiriasi nuo TEMT6000?
TEMT6000 matuoja matomą šviesą per analoginę įvestį, D105 Solar – saulės spinduliuotės galios tankį W/m² ruože 0,3…3 μm.

Ar jutiklis parodys, kiek energijos pagamino saulės elektrinė?
Ne, jis matuoja tik spinduliuotę; gamybai apskaityti reikalingas elektros skaitiklis ar tinklo analizatorius.

Kaip montuoti jutiklį?
Horizontaliai, atviroje vietoje be šešėlių, su galimybe valyti paviršių.

Saulės spinduliuotės jutiklis D105 Solar smart-MAIC D105 analizatoriui

D105 Solar matuoja saulės spinduliuotę 0…1800 W/m² ir per RS485 Modbus perduoda ją į smart-MAIC D105 (G4 Extended). Tinka meteostotelėms, šiltnamiams ir šešėliavimo automatikai.

Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.

CE sertifikatas – saugumo, kokybės ir atitikties garantija

CE ženklinimas – ką tai reiškia pirkėjui?

CE ženklas reiškia, kad gamintojas deklaruoja, jog gaminys atitinka jam taikomus Europos Sąjungos saugos, sveikatos, aplinkosaugos ir techninius reikalavimus.

Paprastai tariant:
CE ženklinimas parodo, kad produktas gali būti teisėtai parduodamas ir naudojamas Europos Sąjungos rinkoje, jeigu jis naudojamas pagal gamintojo nurodytą paskirtį.

Ką užtikrina CE ženklinimas?

Saugumą – gaminys turi būti saugus naudoti pagal paskirtį.
Atitiktį ES reikalavimams – produktas turi atitikti jam taikomus teisės aktus ir standartus.
Elektromagnetinį suderinamumą – elektros įrenginys neturi trikdyti kitų prietaisų veikimo.
Aplinkosaugos reikalavimus – gaminys turi atitikti taikomus medžiagų naudojimo reikalavimus, pvz., RoHS.
Tinkamumą ES rinkai – produktas gali būti tiekiamas ir naudojamas Europos Sąjungos šalyse.

Ką tai reiškia jums?
Pirkdami CE ženklu pažymėtą gaminį, gaunate produktą, kuris pagal gamintojo deklaraciją atitinka Europos Sąjungoje taikomus saugos ir techninius reikalavimus.

Svarbu žinoti

CE ženklas nėra atskiras kokybės sertifikatas. Tai gamintojo deklaracija, kad gaminys atitinka jam taikomus ES reikalavimus.

Galutinė atitiktis vertinama pagal gamintojo ES atitikties deklaraciją, techninę dokumentaciją ir gaminio ženklinimą.

Pirkėjui naudinga, nes:

produktas atitinka jam taikomus ES normatyvus;
gaminys tinkamas naudoti pagal nurodytą paskirtį;
mažesnė neatitikties ar nesaugaus naudojimo rizika;
tinka buitiniam, komerciniam ar pramoniniam naudojimui, jei tai numatyta gamintojo dokumentacijoje.

Trumpai

CE ženklinimas padeda pirkėjui suprasti, kad gaminys yra skirtas ES rinkai ir pagal gamintojo deklaraciją atitinka būtinus saugos, techninius bei aplinkosaugos reikalavimus.
