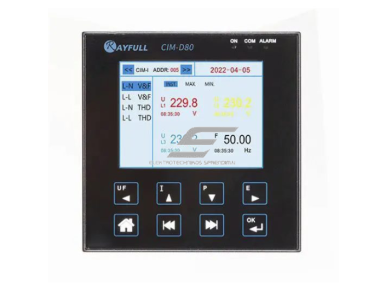

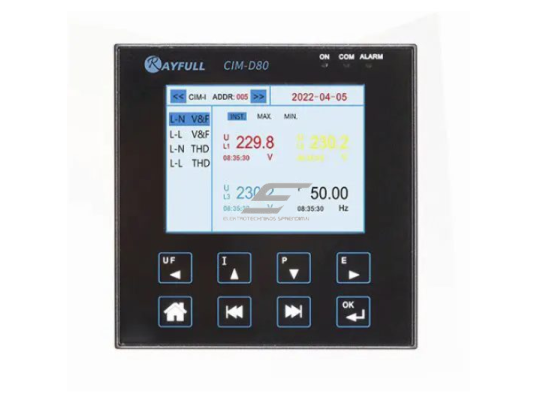

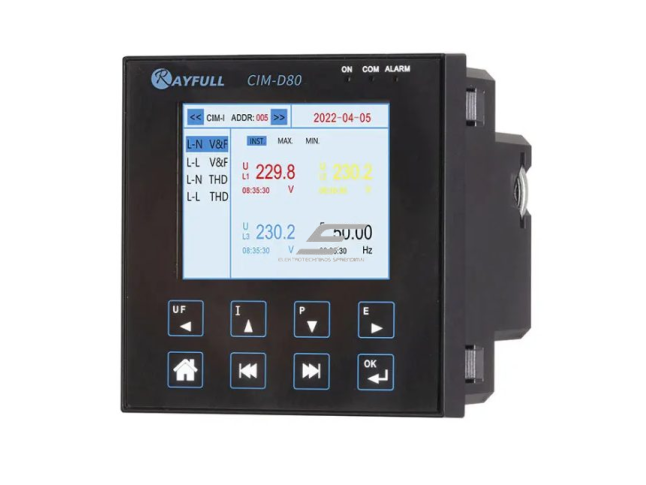

Panelinis | skaitmeninis | daugiakanalis elektros galios ir energijos analizatorius | iki 96 vienfazių / 32 trifazių linijų | 0.5 tikslumo klasė | integracija su IoT, BMS, SCADA sistemomis

Techninės specifikacijos

• Gamintojas / prekės ženklas: Rayfull
• Modelis: CIM Solution
• Tipas: Daugiakanalis elektros energijos ir galios analizatorius
• Matavimo tinklai: iki 96 × vienfazės apkrovos; iki 32 × trifazės apkrovos
• Tikslumo klasė: 0.5
• Nominali srovė: 5 A
• Maksimali srovė (per srovės transformatorius): iki 9999 A (AC)
• Energijos matavimo diapazonas: 0 – 9 999 999,9 kWh
• Matavimo parametrai: Įtampa (V); Srovė (A); Aktyvioji galia (W); Reaktyvioji galia (Var); Aktyvioji energija (kWh); Reaktyvioji energija (kVarh); Galios koeficientas (PF)
• Energijos kryptis: Dvikryptė (suvartojimas / generacija)
• Darbinė įtampa: 220–230 V
• Ekranas: Skaitmeninis LED
• Matmenys: 96 × 96 × 66 mm
• Darbinė temperatūra: –25 °C ~ +55 °C
• Kilmės šalis: Kinija

Funkcijos

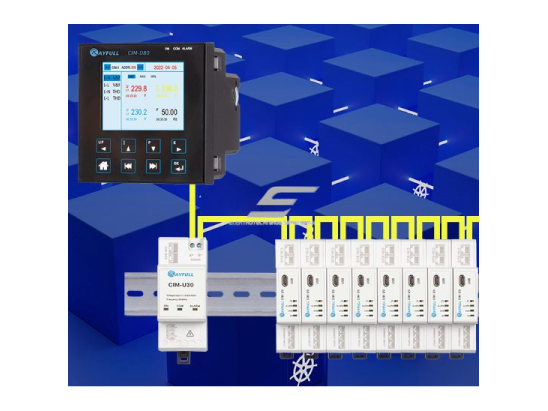

• Vienas analizatorius – dešimtys matavimo taškų
• RJ12 jungtis srovės transformatoriams (100 mV)
• RJ45 „plug-in“ jungtys modulių tarpusavio sujungimui
• Nereikalingas papildomas maitinimas srovės matavimo moduliams
• Minimalus laidų kiekis – mažesnė montavimo klaidų rizika
• Taupo vietą elektros skydinėse
• Paruoštas integracijai su IoT, BMS, SCADA sistemomis

Naudojimas

• Buitiniam vartotojui: Individualių namų ar daugiabučių energijos paskirstymo analizė, saulės elektrinių gamybos ir suvartojimo palyginimas, skirtingų zonų (šildymas, EV įkrovimas, buitiniai prietaisai) kontrolė, pagalba sąnaudų optimizavimui ir energijos taupymui
• Inžinieriui / elektromontuotojui: Profesionalus sprendimas didelėms elektros skydinėms, aiški ir tvarkinga struktūra sudėtinguose projektuose, greitas montavimas ir plėtra ateityje, idealus sprendimas naujoms ir modernizuojamoms sistemoms
• Verslui ir pramonei:  Gamybos linijų, cechų, serverinių galios analizė, energijos apskaita pagal padalinius, nuomininkus ar įrenginius, energijos auditai, ISO 50001, CO₂ mažinimo projektai, elektros apkrovų balansavimas ir prevencija nuo perkrovų

Pliusai

• Tikras daugiakanalis galios ir energijos analizatorius
• Iki 96 matavimo linijų viename įrenginyje
• Aukštas tikslumas (0.5 klasė)
• Dvikryptė energijos apskaita (PV, hibridinės sistemos)
• Taupo laiką, vietą ir montavimo kaštus
• Paruoštas išmaniai energetikos ateičiai

Minusai

• Reikalingi išoriniai srovės transformatoriai
• Neskirtas detaliai elektros tinklo kokybės (THD, harmonikų) analizei
• Maksimali nauda atsiskleidžia vidutinio ir didelio masto objektuose
