  • IR-lähedus lüliti-hämardi CCT-ga peeglile | juhtimine käeviipega kuni 12 cm | 12/24 V DC | 5 A | 60/120 W | ELSP-XM319-IR1

    Tootekood: ELSP-XM319-IR1

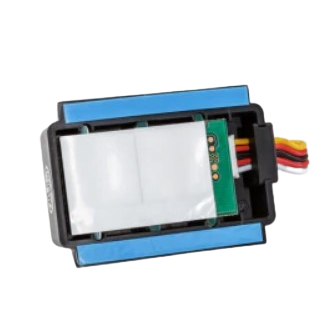

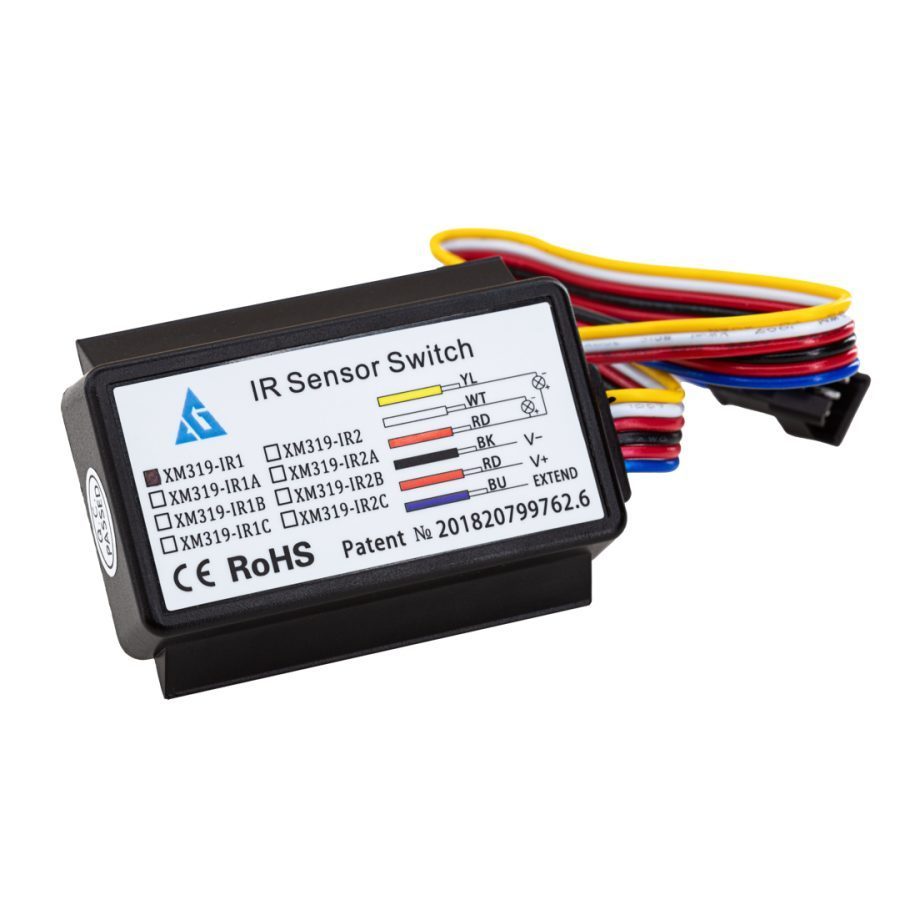

    IR-lähedus lüliti ELSP-XM319-IR1 paigaldatakse peegli taha: lülitab valguse sisse ja välja, reguleerib heledust ja muudab värvitemperatuuri (CCT). 12/24 V DC, 60 W (12 V) / 120 W (24 V), juhtimine käeviipega kuni 12 cm kauguselt.

  • IR-lähedus lüliti-hämardi CCT-ga peeglile | juhtimine käeviipega kuni 12 cm | 12/24 V DC | 5 A | 60/120 W | ELSP-XM319-IR1

    IR-lähedus lüliti ELSP-XM319-IR1 paigaldatakse peegli või mööbli pinna taha ja ühendatakse LED-toiteploki ja LED-riba vahele. See lülitab valguse sisse ja välja, reguleerib heledust ja muudab värvitemperatuuri (CCT), juhtimine – käeviipega kuni 12 cm kauguselt. Mõeldud 12 V ja 24 V DC süsteemidele, koormus – 5 A · 60 W (12 V) / 120 W (24 V).

    Põhimõte:
    Valgust juhitakse klaasi puudutamata – piisab käega anduri ees viipamisest. Mugav märgade või kosmeetikaga kätega, peeglile ei jää sõrmejälgi.
    Pinge
    12/24 V DC
    Koormus
    60 W (12 V) / 120 W (24 V)
    Juhtimine
    käeviibe
    Tuvastus
    käeviipega kuni 12 cm kauguselt

    Tööpõhimõte

    Infrapunaandur tuvastab enda ees oleva käe. Viibe lülitab valguse sisse või välja, käe kauem hoidmine muudab heledust. IR-andur vajab peegli kattekihis läbipaistvat akent.

    Sisend (IN) ühendatakse 12/24 V DC LED-toiteplokiga, väljund (OUT) – LED-ribaga (CCT-mudelitel sooja ja külma valge kanalid). 230 V lülitiga ei ühendata – see töötab alati madalpinge poolel.

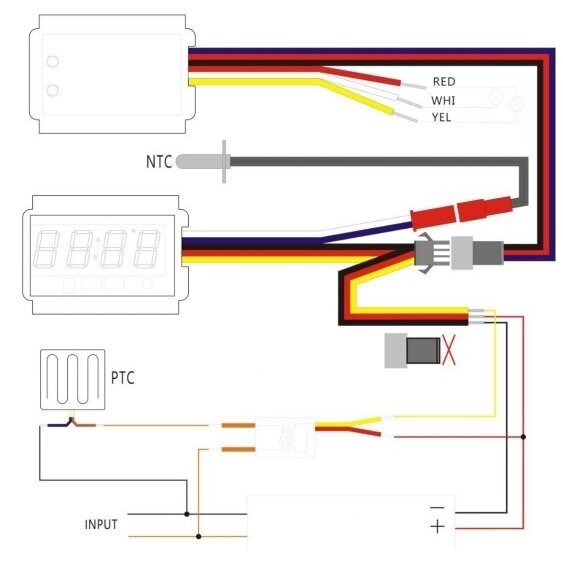

    Kui lüliti väljundiga juhitakse udunemisvastast kütet, ühendatakse 230 V matt ainult relee kaudu: relee 12 V või relee 24 V.

    Miks valida ELSP-XM319-IR1?
    Hügieeniline juhtimine klaasi puudutamata.

    Tehnilised andmed

    Toote tüüp IR-lähedus lüliti LED-valgustusele, paigaldus peegli taha
    Tootekood ELSP-XM319-IR1
    Toitepinge 12/24 V DC
    Maksimaalne vool 5 A
    Maksimaalne koormus 60 W (12 V) / 120 W (24 V)
    Juhtimine käeviibe
    Žestituvastuse kaugus kuni 12 cm
    Läheduse aktiveerimine kuni 6 mm
    Hämardamine jah
    CCT (värvitemperatuur) jah
    Ooterežiimi vool ≤ 50 mA
    Töötemperatuur / niiskus -20 … +45 °C / 25–90 % RH

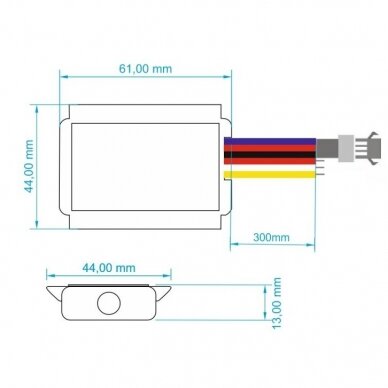

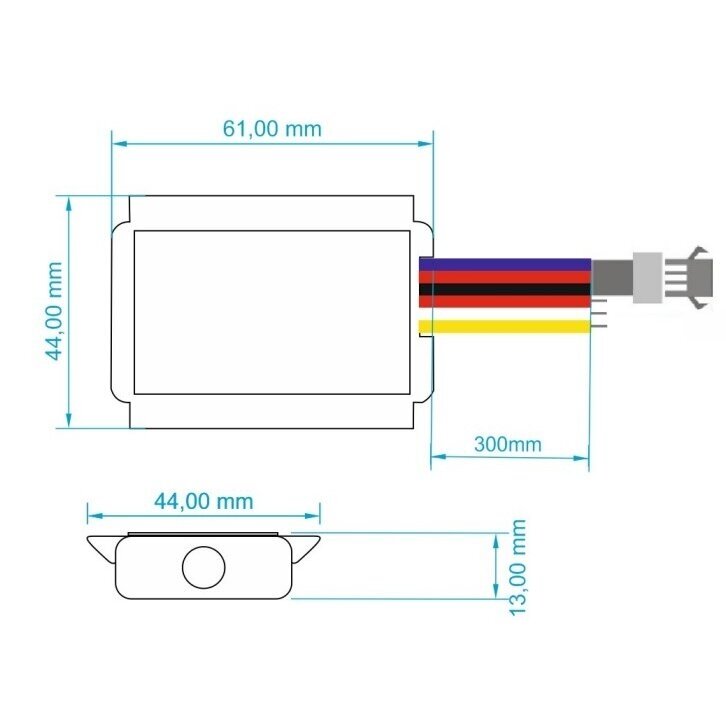

    Mõõtmed 61 × 44 × 13 mm

    Põhifunktsioonid

    • Peidetud paigaldus – lülitit pole näha, peeglisse pole nuppu vaja.
    • Puutevaba juhtimine – klaasi puudutamata – hügieeniline ja mugav.
    • Hämardamine – heledus reguleerub sujuvalt.
    • CCT – soojast külma valgeni CCT-ribaga.
    • Madalpinge – 12/24 V DC – 12 V ja 24 V DC süsteemidele.

    Kus kasutatakse?

    • Vannitoa LED-peeglid
    • Peegliga vannitoakapid
    • Hotellide ja korterite vannitoad
    • SPA-d, ilusalongid – hügieeniline juhtimine

    Kasutamine vajaduse järgi

    Peeglitootjale.
    Ühtne peidetud juhtimine kogu seeriale, ilma aukudeta klaasis.
    Paigaldajale.
    Lihtne ühendamine toiteploki ja riba vahele, kompaktne korpus.
    Kodu remondiks.
    Olemasolevat LED-peeglit saab täiendada kaasaegse juhtimisega.

    Praktiline näide

    Peegel 5 m 12 V LED-ribaga, 9,6 W/m (48 W, umbes 4 A). 12 V juures töötab ELSP-XM319-IR1 umbes 80 % oma 60 W piirist. Sama võimsus 24 V süsteemis on vaid 2 A. Toiteplokk – vähemalt 60 W (koormus + 20 %). IR-andur kinnitatakse peegli kattekihi läbipaistva akna kohale, LED-ribast eemale.

    Mida veel peegli komplekti vaja on?

    Kõige sagedamini kasutatakse koos:

    LED-toiteplokk
    12 V või 24 V – ~20 % võimsusvaruga.
    LED-riba
    LED-ribad – CCT (kahekanaliline) riba tooni muutmiseks.
    Udunemisvastane küte
    230 V küttematid ja relee või releega toiteplokk.
    Pikk riba
    Võimsusvõimendi 10 A – kui lüliti 5 A-st ei piisa.

    Eelised

    • Peidetud paigaldus
    • Kuluvaid mehaanilisi osi pole
    • Sobib 12 V ja 24 V süsteemidele
    • Hämardamine
    • CCT-juhtimine
    • Puutevaba, hügieeniline juhtimine

    Puudused / piirangud

    • Peegli kattekihis on vaja läbipaistvat akent
    • Taustvalgust pole – pimedas raskem leida
    • Ainult alalispinge (DC) – 230 V-ga mitte ühendada

    Ohutus- ja paigaldusmärkused

    • Ühendada ainult väljalülitatud toitega; 230 V osa ühendab kvalifitseeritud elektrik.
    • Lüliti, LED-riba ja toiteploki pinge peavad ühtima.
    • Ärge ületage koormust 60 W (12 V) / 120 W (24 V) – jätke ~20 % varu.
    • Vannitoa ahel – 30 mA rikkevoolukaitsmega (HD 60364-7-701).
    • 230 V küttematt ühendatakse ainult relee või selleks ette nähtud väljundi kaudu, mitte 12/24 V väljundisse.
    • Ärge suunake IR-andurit LED-ribale või läikivatele pindadele – valgus võib vilkuda.

    Kiire valikujuhend

    12/24 V DC
    60 W (12 V) / 120 W (24 V)
    käeviibe
    Hämardi
    Sobib, kui on vaja:
    • juhtida LED-peegli valgustust käeviipega kuni 12 cm kauguselt;
    • reguleerida valguse heledust;
    • muuta valguse tooni CCT-ribaga;
    • lülitada sisse udunemisvastast kütet (relee või kontrolleri väljundi kaudu);
    Kontrollige enne kasutamist:
    • süsteemi pinget: mudel on mõeldud 12 V ja 24 V DC süsteemidele;
    • kogu LED-riba võimsust (piir 60 W (12 V) / 120 W (24 V));
    • kas peeglis on anduri jaoks läbipaistev aken;
    Oluline meeldetuletus: Lüliti ühendatakse ainult madalpinge (DC) poolel, toiteploki ja LED-riba vahele.

    Korduma kippuvad küsimused

    Miks peegli taga olev IR-lüliti ei reageeri?
    Enamasti pole anduri kohalt eemaldatud peegli peegeldavat kihti – IR-kiir sellest läbi ei pääse. Vaja on läbipaistvat akent, mida on kõige parem tellida peegli tootjalt.
    Mitu meetrit LED-riba saab ühendada?
    12 V juures – umbes 5 m 9,6 W/m riba varuga (48 W). 24 V juures – umbes kaks korda rohkem. Pikemale ribale – võimsusvõimendi.
    Kas saab juhtida udunemisvastast kütet?
    Jah, kuid 230 V matt ühendatakse relee või kontrolleri kütteväljundi kaudu skeemi järgi. Küttematid leiate siit.

    IR-lähedus lüliti-hämardi CCT-ga peeglile | juhtimine käeviipega kuni 12 cm | 12/24 V DC | 5 A | 60/120 W | ELSP-XM319-IR1

    ELSP-XM319-IR1 – IR-lähedus lüliti LED-peeglitele ja mööblile: lülitab valguse sisse ja välja, reguleerib heledust ja muudab värvitemperatuuri (CCT), 12/24 V DC, 60 W (12 V) / 120 W (24 V). Paigaldatakse peegli taha, ühendatakse toiteploki ja LED-riba vahele.
