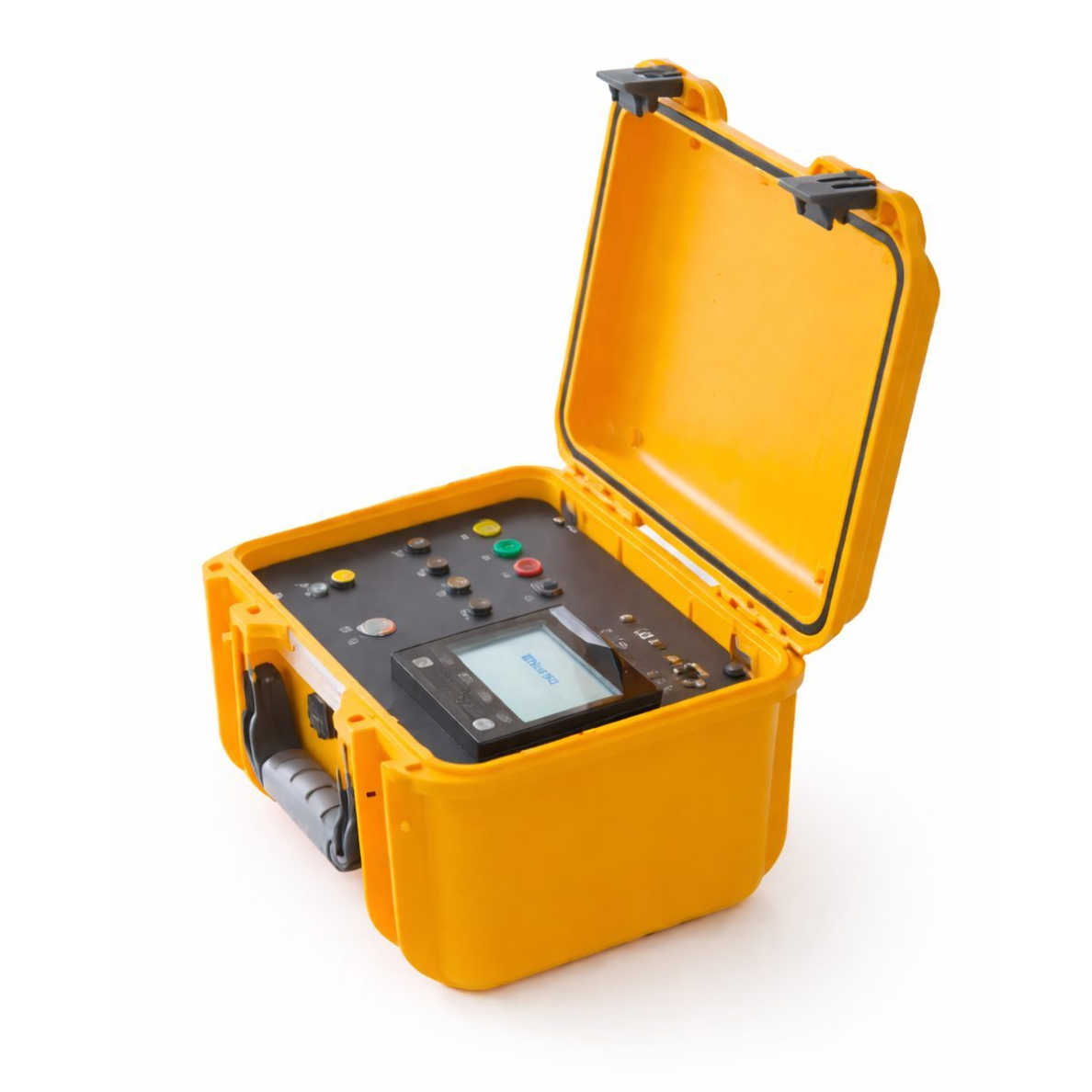

Kaasaskantav Rogowski võimsuse ja elektrienergia kvaliteedi analüsaator | andmete salvestamisega | 3,5" IPS-ekraan | 12 V DC | MQ41

Tehnilised andmed

Tüüp: Kaasaskantav võimsuse ja elektrienergia kvaliteedi analüsaator
Mudel: MQ41
Ekraan: 3,5" IPS värviline ekraan
Toide: 12 V DC
Side: Ethernet – MODBUS TCP; MODBUS RS485
Harmoonikate analüüs: 1–50 harmoonikat
Andmete salvestus: 32 GB TF (microSD) kaart
Andmete lugemine USB kaudu
Konstruktsioon: integreeritud transpordikohver
Toetatud vooluandurid: Rogowski mähised; 333 mV voolutrafod; vooluklambrid
Soovitatavad Rogowski mähised:
100 A – MRC-16; 300 A – MRC-24; 600 A – MRC-36; 1000 A – NRC-100; 3000 A – NRC-150; 6000 A – NRC-200
Vooluklambrid:
ST08 – 10 A / 100 mA / 10 A; ST08 – 10 A / 320 mV
Pinge mõõtmine: otsene või VT kaudu – kuni 500 kV
Salvestatavad parameetrid: Vool; Pinge; Aktiiv- ja reaktiivvõimsus; Elektrienergia; Võimsustegur (cos φ); Koormus (Demand); Harmoonikate spekter; Faasinurk; Faaside tasakaal; Sagedus; Maksimaalsed ja minimaalsed väärtused; Pinge langused ja tõusud; Reaalajas lainekuju
Komplekt: 4 tk pingeühendusi; toite- / sideadapter

Funktsioonid

Pinge ja voolu mõõtmine – reaalajas elektrivõrgu jälgimine
Võimsuse ja energia analüüs – tarbimise ja koormuste hindamine
Harmoonikate analüüs – elektrienergia kvaliteediprobleemide tuvastamine
Waveform + sag/swell – signaalikuju ja pingekõikumiste salvestamine
Andmete logimine – mõõtmiste salvestamine ja eksport
MODBUS side – integreerimine juhtimissüsteemidega

Kasutus

Inseneridele / energiaspetsialistidele: elektrienergia kvaliteedi ja harmoonikate auditid, rikete ja ebastabiilsuse analüüs
Tööstus- ja ärirajatistele: tootmisliinide ja trafode monitooring, kriitiliste elektripunktide analüüs
Elektrikutele: käivitus-, testimis- ja diagnostikatööd, koormuste ja faaside kontroll kohapeal

Plussid

Tõeline Power Quality Analyzer
Integreeritud transpordikohver
Lainekuju ja sündmuste analüüs
Lai vooluvahemik kuni 6000 A
MODBUS TCP / RS485 side

Miinused

Vajab 12 V toidet
Rogowski mähised ja vooluklambrid ei kuulu komplekti
Mõeldud professionaalseks kasutamiseks
