  • Uus   Veevooluandur | kuni 30 l/min | ~450 imp/l | G1/2" (DN15) | 5 V DC | impulsisisend | impulssanalüsaatorile D105 | smart-MAIC | DN15(G1/2")
    Uus   Veevooluandur | kuni 30 l/min | ~450 imp/l | G1/2" (DN15) | 5 V DC | impulsisisend | impulssanalüsaatorile D105 | smart-MAIC | DN15(G1/2") 1

    Veevooluandur | kuni 30 l/min | ~450 imp/l | G1/2" (DN15) | 5 V DC | impulsisisend | impulssanalüsaatorile D105 | smart-MAIC | DN15(G1/2")

    Tootekood: DN15(G1/2")
    Küsi
    Hind 38.53 € KM-ga
    ( 31.84 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

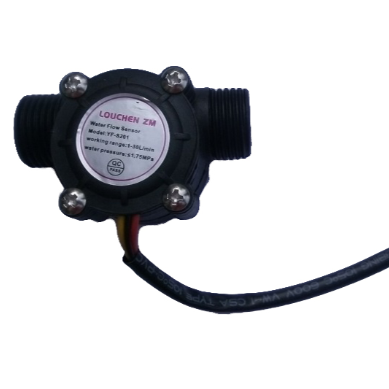

    Turbiin-tüüpi veevooluandur G1/2" (DN15) ühendustega, vooluhulk kuni 30 l/min. Ühendatakse smart-MAIC D105 impulsisisendisse ja annab umbes 450 impulssi liitri kohta. Eraldi toidet pole vaja – 5 V annab D105.

  • Info

    Veevooluandur | kuni 30 l/min | ~450 imp/l | G1/2" (DN15) | 5 V DC | impulsisisend | impulssanalüsaatorile D105 | smart-MAIC | DN15(G1/2")

    DN15 (G1/2") on veevooluandur, mis paigaldatakse otse torustikku ja genereerib impulsse vastavalt läbivoolanud vee kogusele. See ühendatakse smart-MAIC D105 impulssanalüsaatori impulsisisendisse. Sobib kohtadesse, kus impulssväljundiga veearvestit pole, kuid voolu on vaja jälgida.

    Peamine mõte:
    Andur näitab, kui palju ja millal vett konkreetses liinis voolab: kastmis-, sooja vee või tehnoloogilises ringis. D105 loeb impulsse ja teisendab need liitriteks, seega näete nii hetkevooluhulka kui ka kogunenud kogust. 5 V toite annab D105 ise – lisaallikat pole vaja.
    Vooluhulk
    kuni 30 l/min
    Impulsid
    ~450 imp/l
    Ühendus
    G1/2" (DN15)
    Toide
    5 V DC D105-st

    Ühendamine D105-ga ja integreerimine

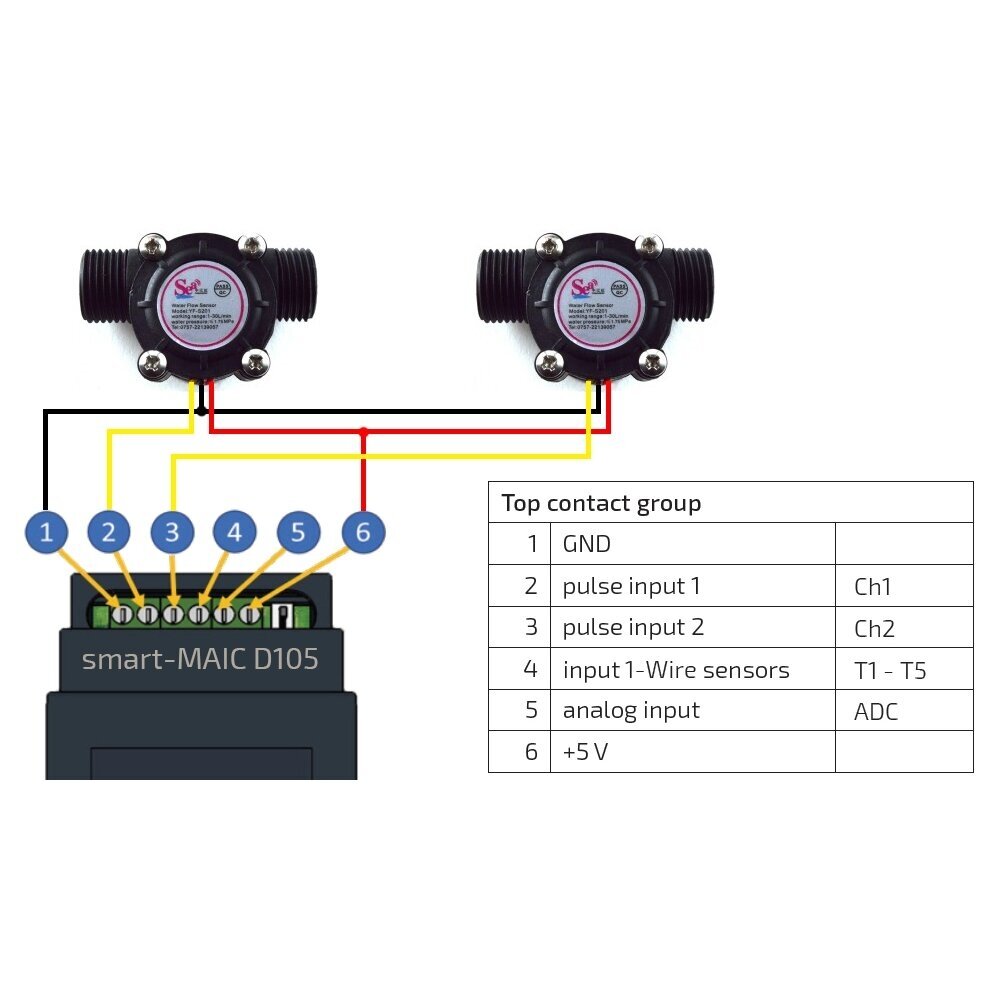

    • Impulsisisend – Signaali (kollane) juhe ühendatakse D105 klemmiga 2 (Ch1) või 3 (Ch2). D105-l on kaks impulsisisendit – saab ühendada kaks vooluandurit.
    • Toide D105-st – Punane juhe klemmi 6 (+5 V), must klemmi 1 (GND). Kolmejuhtmeliste elektrooniliste andurite puhul soovitab tootja impulsisisendisse dioodi (nt 1N4148).
    • D105 seaded – Režiim „Pulse counter“; impulsi väärtus ≈ 1/450 l. 30 l/min juures annab andur umbes 225 imp/s, seega kontrollige, et debounce-filter (vaikimisi 10 ms) impulsse ei summutaks.
    • Pilv, MQTT, API – Impulsid salvestatakse [Ch1] / [Ch2] ja [TCh1] / [TCh2]; juhtpaneelil teisendab valem need liitriteks või m³-ks.

    Tööpõhimõte

    Andur paigaldatakse DN15 torusse G1/2" ühenduste abil, järgides voolusuuna noolt. Juhtmed: must D105 klemmi 1, punane 6 (+5 V), kollane 2 või 3.

    Voolav vesi pöörab turbiini ja andur saadab iga pöörde kohta impulsi – umbes 450 impulssi liitri kohta. D105 loeb impulsse seatud intervalli jooksul ja kogusummana.

    Juhtpaneelil arvutatakse impulsid ümber liitriteks või m³-ks – näete tarbimist tunnis, ööpäevas, kuus ja saate teavituse, kui vesi voolab seal, kus ei peaks.

    Milleks on DN15 vooluandur kasulik?
    See lisab vee arvestuspunkti kohta, kus arvestit pole või sellel puudub impulssväljund. Koos D105-ga saate voolugraafikud, lekketunnused ja relee juhtimise – mõne juhtme ja ühe ühenduse eest.

    Tehnilised andmed

    Toote tüüp Impulssväljundiga veevooluandur
    Tootja / mudel smart-MAIC / DN15(G1/2")
    Ühendus G1/2" (DN15)
    Vooluhulk kuni 30 l/min
    Impulssväljund ~450 imp/l (soovitatav kalibreerida)
    Täpsus ±3 %
    Maks. rõhk 1,75 MPa
    Töötemperatuur kuni +80 °C
    Toide 5 V DC
    Ühendamine D105-ga impulsisisend (klemm 2 või 3), +5 V – klemm 6, GND – klemm 1

    Põhifunktsioonid

    • Vooluhulga mõõtmine kuni 30 l/min – kodu, maamaja või tehnoloogilise liini vee jaoks.
    • Impulssväljund ~450 imp/l – kõrge lahutusvõime väikeste koguste fikseerimiseks.
    • Toide D105-st – täiendavat toiteallikat pole vaja.
    • Kuni kaks andurit ühes D105-s – nt külma ja sooja vee liinid.
    • Lekke tuvastamine – teavitus, kui voolu registreeritakse ootamatul ajal.
    • Relee juhtimine – D105 relee võib reageerida voolutingimustele, nt juhtida alarmi või vahereleed.

    Mille poolest erineb sarnastest toodetest?

    • Magnetandur NO5W – Paigaldatakse olemasolevale magnetväljundiga veearvestile ja loeb selle impulsse; DN15 paigaldatakse ise torusse, kui väljundiga arvestit pole.
    • Rõhuandur G1/4 – Mõõdab rõhku analoogsisendi kaudu; koos DN15-ga näitab nii rõhku kui ka läbivoolanud kogust samas D105-s.
    • Taseme andur mH2O – Näitab veetaset mahutis või kaevus (0…10 m) analoogsisendi kaudu – voolu näitab DN15, varu mH2O.

    Kus kasutatakse?

    • kastmis- ja niisutusliinid
    • sooja vee valmistamise ringid
    • veefiltrite ja pehmendussüsteemide arvestus
    • laborite ja tehnoloogiliste seadmete jahutus
    • üüripindade vee jälgimine
    • kasvuhoonete vee arvestus

    Kasutamine vastavalt vajadusele

    Aia või kasvuhoone omanikule.
    Näeb, kui palju vett iga kastmistsoon tarbib, ja märkab lahtiühendatud või lõhkenud voolikut.
    Seadmetootjale või integraatorile.
    Ehitab vooluhulga kontrolli jahutusringi ja saab teavituse, kui vool peatub.
    Veepuhastusseadmete paigaldajale.
    Loeb filtrit läbinud kogust ja planeerib padruni vahetuse tegeliku tarbimise järgi.

    Praktiline kasutus

    Kui kasvuhoone kastmissüsteem lülitub sisse automaatselt ja omanik soovib teada, kas vesi tõesti voolab, loeb DN15 andur D105 küljes iga tsükli liitreid. Kui kastmise ajal voolu pole või vesi voolab öösel, saab omanik teavituse.

    Plussid

    • lihtne kolmejuhtmeline ühendus, toide D105-st
    • kõrge lahutusvõime – ~450 imp/l
    • töötemperatuur kuni +80 °C
    • maks. rõhk 1,75 MPa
    • ühte D105-sse saab ühendada kaks andurit
    • standardsed G1/2" ühendused

    Miinused / piirangud

    • impulsside arv liitri kohta on ligikaudne – täpsema tulemuse saamiseks kalibreerige andur kontrollkoguse järgi
    • see ei ole taadeldud veearvesti – arveldamiseks ei sobi
    • vooluhulk kuni 30 l/min – suuremate vooluhulkade jaoks on vaja suurema läbimõõduga andurit või impulssväljundiga arvestit
    • suure vooluhulga korral tuleb D105 debounce-seadet üle vaadata, muidu võivad impulsid vahele jääda

    Ohutus- ja paigaldusjuhised

    • Enne paigaldamist sulgege vesi ja vähendage liini rõhku.
    • Paigaldage korpusel oleva voolusuuna noole järgi.
    • Anduri ette on soovitatav paigaldada mehaaniline filter, et setted turbiini ei ummistaks.
    • Ühendage juhtmed ainult D105 madalpinge klemmidega 1, 2/3 ja 6; mitte mingil juhul 230 V-ga.
    • Ärge ületage rõhku 1,75 MPa ja temperatuuri +80 °C.

    Kiire valikujuhend

    kuni 30 l/min
    ~450 imp/l
    G1/2" (DN15)
    5 V D105-st
    Sobib, kui on vaja:
    • arvestada vett liinis, kus arvestit pole
    • tuvastada leke või peatunud vool
    • jälgida kuni kahte veeliini ühes D105-s
    Kontrollige enne kasutamist:
    • kas D105 impulsisisend (klemm 2 või 3) on vaba
    • kas liini vooluhulk ei ületa 30 l/min
    • kas rõhk ja temperatuur ei ületa 1,75 MPa ja +80 °C
    Oluline meeldetuletus: DN15 andur ei ole kommertsveearvesti – see on mõeldud jälgimiseks ja automaatikaks. Ilma D105-ta see ei tööta ning täpse tulemuse jaoks tasub impulsi väärtus kalibreerida.

    KKK

    Millisesse D105 sisendisse andur ühendatakse?
    Impulsisisendisse – klemm 2 (Ch1) või 3 (Ch2); +5 V klemmist 6, GND – klemm 1.
    Kas on vaja eraldi toidet?
    Ei, 5 V toite annab D105.
    Mitu impulssi annab üks liiter?
    Umbes 450; täpse väärtuse määrake, lastes läbi teadaoleva koguse vett.
    Kas saab ühendada kaks andurit?
    Jah, D105-l on kaks impulsisisendit.
    Kas sobib sooja vee jaoks?
    Jah, töötemperatuur kuni +80 °C.
    Kas selle järgi saab vee eest arveldada?
    Ei, see on jälgimisandur, mitte metroloogiliselt taadeldud arvesti.

    Veevooluandur DN15 (G1/2") smart-MAIC D105 analüsaatorile

    DN15 (G1/2") vooluandur mõõdab vee vooluhulka kuni 30 l/min ja edastab selle impulsisisendi kaudu (~450 imp/l) smart-MAIC D105-le. Sobib kastmis-, sooja vee ja tehnoloogilistele liinidele.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
