  • Uus   TDS (lahustunud soolade) andur | 0…1000 ppm | 0…2,3 V | 5 V DC | analoogsisend | impulssanalüsaatorile D105 | smart-MAIC | TDS Level
    Uus   TDS (lahustunud soolade) andur | 0…1000 ppm | 0…2,3 V | 5 V DC | analoogsisend | impulssanalüsaatorile D105 | smart-MAIC | TDS Level 1
    Uus   TDS (lahustunud soolade) andur | 0…1000 ppm | 0…2,3 V | 5 V DC | analoogsisend | impulssanalüsaatorile D105 | smart-MAIC | TDS Level 2

    TDS (lahustunud soolade) andur | 0…1000 ppm | 0…2,3 V | 5 V DC | analoogsisend | impulssanalüsaatorile D105 | smart-MAIC | TDS Level

    Tootekood: TDS Level
    Küsi
    Hind 52.27 € KM-ga
    ( 43.20 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    TDS-andur lahustunud soolade kontsentratsiooni mõõtmiseks ja vee kareduse hindamiseks. Ühendatakse smart-MAIC D105 analoogsisendisse ja saab toite selle 5 V klemmilt. Aitab õigel ajal näha, millal filtrikassetid vahetada.

  • Info

    TDS (lahustunud soolade) andur | 0…1000 ppm | 0…2,3 V | 5 V DC | analoogsisend | impulssanalüsaatorile D105 | smart-MAIC | TDS Level

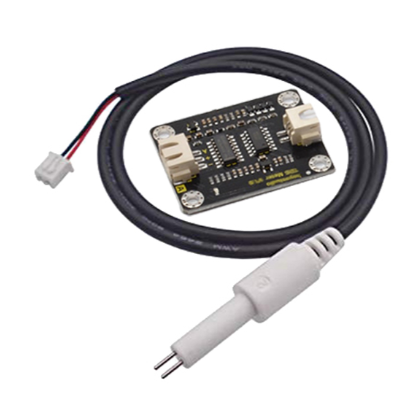

    TDS (Total Dissolved Solids) andur mõõdab vees lahustunud soolade kontsentratsiooni ppm-des ja aitab hinnata vee karedust. Ühendatakse smart-MAIC impulssanalüsaatori D105 analoogsisendisse ja saab toite selle 5 V klemmilt. Enamasti paigaldatakse veefiltrite või pöördosmoosisüsteemide järele.

    Põhimõte:
    Filtrikassette vahetatakse mitte kalendri järgi, vaid siis, kui TDS väärtus tegelikult tõusma hakkab. Andur ühendatakse D105-ga kolme juhtmega ja koos 1-Wire temperatuurianduriga kompenseeritakse mõõtmine vee temperatuuri järgi. Andmed, teavitused ja relee loogika on samas smart-MAIC juhtpaneelis.
    Mõõtepiirkond
    0…1000 ppm
    Täpsus
    ±10 %
    Väljund
    0…2,3 V DC
    Toide
    5 V DC D105-st

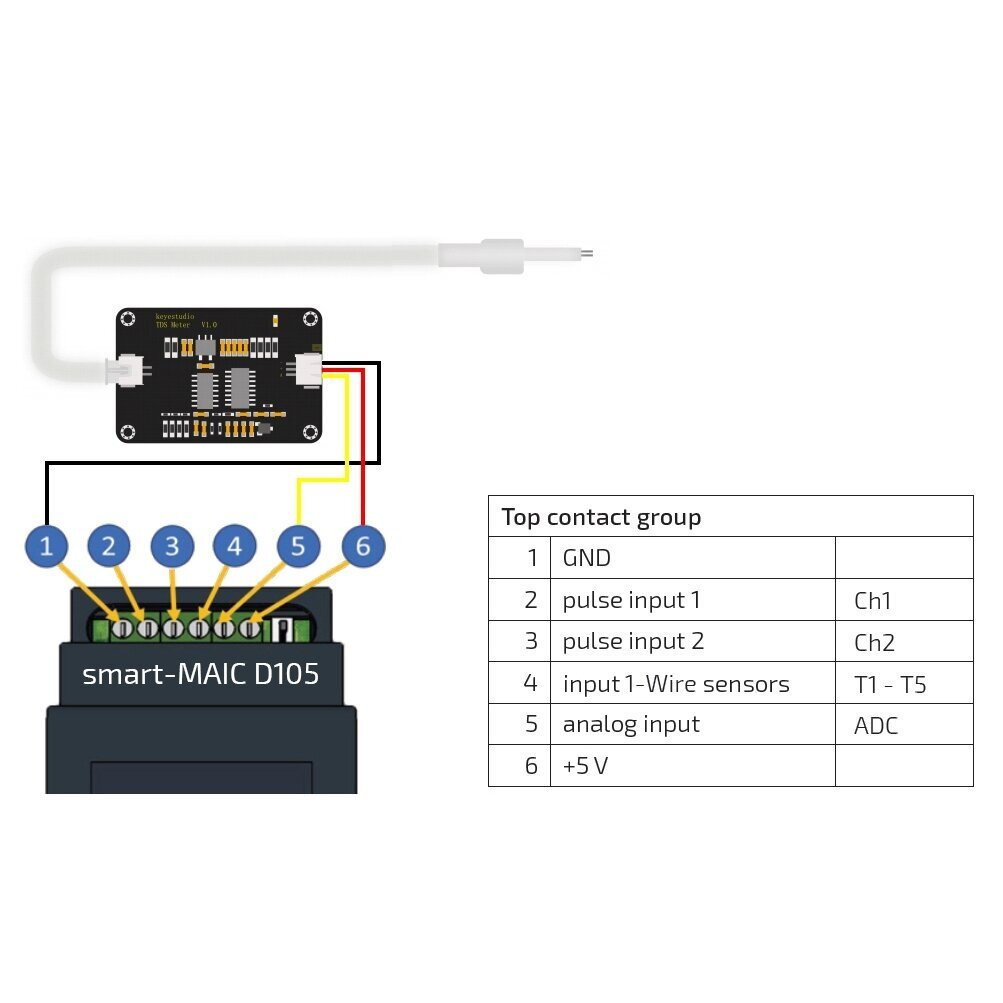

    Ühendamine D105-ga ja integratsioon

    • Analoogsisend (ADC, klemm 5) – Signaalijuhe (kollane / roheline) ühendatakse D105 analoogsisendisse. Väljund 0…2,3 V DC jääb tunduvalt alla 18 V DC piiri.
    • Toide (klemmid 6 ja 1) – Punane juhe – D105 +5 V klemmi (klemm 6), must – GND klemmi (klemm 1). Eraldi toiteallikat pole vaja.
    • Temperatuurikompensatsioon – Tootja valem kasutab D105 1-Wire temperatuurianduri (T1…T5) väärtust; selle puudumisel kasutage lähimat saadaolevat temperatuuri.
    • Pilv, MQTT, API – TDS väärtus (mg/l) arvutatakse juhtpaneeli aritmeetilise tehtega; seda saab edastada MQTT / API kaudu ning kasutada teavitusteks või relee juhtimiseks.

    Tööpõhimõte

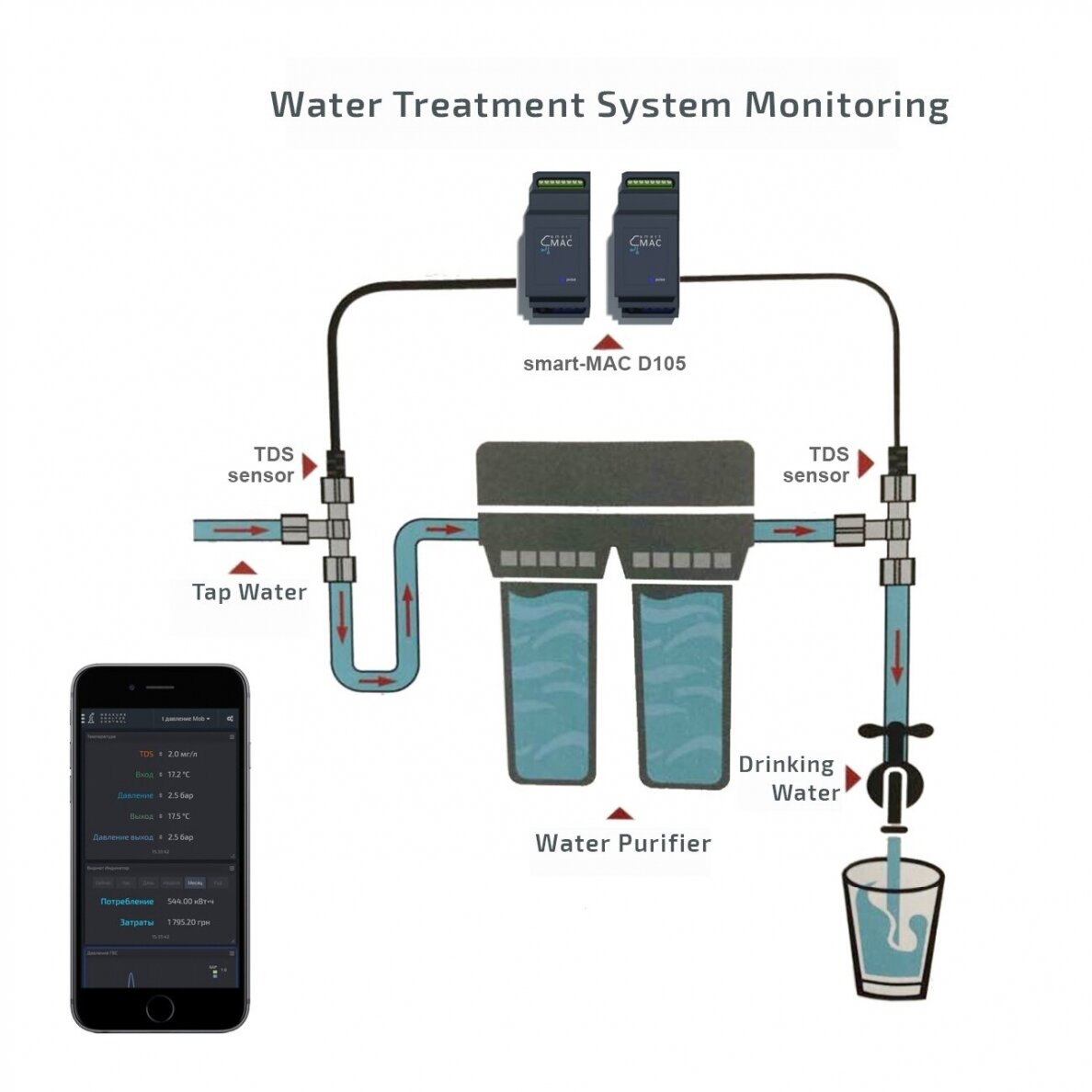

    Sond keeratakse torustikku T-liitmiku kaudu (nt DN20 – G1/4" – DN20 koos OSMOS / G1/4" adapteriga), signaaliplaat paigaldatakse kuiva kohta. Kolm juhet ühendatakse D105 klemmidega 1, 5 ja 6.

    Sond mõõdab vee elektrijuhtivust, mis kasvab koos lahustunud soolade hulgaga; plaat muundab selle 0…2,3 V pingeks, mida D105 mõõdab.

    Juhtpaneelis näete TDS väärtust ja selle muutumist ajas ning seate piiri (Vout = TDS × 0,0023) teavituse või relee jaoks; samad andmed on saadaval MQTT ja API kaudu.

    Miks valida TDS Level andur?
    Filtrite ja osmoosisüsteemide seisukorda näete numbrites, mitte ei arva. Kui TDS filtri järel tõusma hakkab, saate teavituse ja vahetate kasseti õigel ajal – mitte liiga vara ega liiga hilja.

    Tehnilised andmed

    Toote tüüp TDS (lahustunud soolade) andur
    Tootja / mudel smart-MAIC / TDS Level
    Mõõtepiirkond 0…1000 ppm
    Täpsus ±10 %
    Väljundsignaal 0…2,3 V DC
    Toide 5 V DC (D105 +5 V klemmilt)
    Töötemperatuur 0…+50 °C
    Sond veekindel
    Paigaldus T-liitmiku kaudu G1/4" ühendusega
    Ühendamine D105-ga analoogsisend (ADC, klemm 5); +5 V – klemm 6, GND – klemm 1

    Põhifunktsioonid

    • Pidev TDS mõõtmine – lahustunud soolade sisaldus ppm-des reaalajas
    • Temperatuurikompensatsioon – koos D105 1-Wire temperatuurianduriga
    • Toide D105-st – eraldi 5 V toiteplokki pole vaja
    • Filtrite jälgimine – näete, millal filtrikassett enam oma tööd ei tee
    • Teavitused ja relee – piirid pinge järgi Vout = TDS × 0,0023
    • Ajalugu ja integratsioon – graafikud pilves, MQTT ja API

    Mille poolest erineb sarnastest toodetest?

    • pH Level – Mõõdab happesust, mitte soolade sisaldust. Kasutab sama analoogsisendit, seega ühes D105-s kas TDS või pH.
    • DS18b20 – Temperatuuriandur 1-Wire sisendile; TDS-andur vajab seda temperatuurikompensatsiooniks.
    • DN15 vooluandur – Mõõdab läbivoolanud vee kogust impulsisisendi kaudu – koos TDS-iga näitab, kui palju vett filter on juba puhastanud.

    Kus kasutatakse?

    • Pöördosmoosisüsteemid kodudes ja kontorites
    • Joogiveefiltrid
    • Akvaariumid ja vesiviljelus
    • Hüdropoonika toitelahuse mahutid
    • Vee pehmendusseadmed
    • Vee ettevalmistus kohvimasinatele ja aurugeneraatoritele

    Kasutamine vajaduse järgi

    Osmoosifiltriga majapidamisele.
    Näeb, millal filter hakkab sooli läbi laskma, ja vahetab kasseti õigel ajal.
    Kohvikule või restoranile.
    Kontrollib kohvimasinatesse ja nõudepesumasinatesse minevat vett ning vahetab filtreid õigel ajal.
    Veefiltrite hooldusettevõttele.
    Jälgib klientide süsteeme kaugelt ja planeerib külastusi tegelike andmete põhjal.

    Praktiline kasutus

    Kui osmoosifiltri kassette vahetatakse „iga poole aasta tagant“, näitab TDS Level andur filtri järel tegelikku seisukorda: piiri, näiteks 50 ppm (Vout ≈ 0,12 V) seadmisel saate teavituse alles siis, kui filter tõesti hakkab sooli läbi laskma.

    Plussid

    • Ühendatakse ilma eraldi toiteplokita
    • Lihtne kolmejuhtmeline ühendus D105-ga
    • Temperatuurikompensatsioon D105 1-Wire anduriga
    • Lihtne piirivalem teavitusteks ja releele
    • Andmed pilves, MQTT ja API kaudu

    Miinused / piirangud

    • Hõivab D105 ainsa analoogsisendi – samal ajal ei saa ühendada pH-, G1/4 rõhu- ega mH2O nivooandurit
    • Mõõtepiirkond kuni 1000 ppm ja täpsus ±10 % – see on kontroll-, mitte labori mõõtmine
    • Töötemperatuur 0…+50 °C – ei sobi kuuma vee jaoks
    • TDS ei näita, millised soolad või saasteained vees on – ei asenda bakterioloogilist ega keemilist analüüsi

    Ohutus- ja paigaldusmärkused

    • D105 paigaldatakse kilpi DIN-liistule; 230 V osa ühendab kvalifitseeritud elektrik pinge väljalülitamise järel
    • Enne sondi paigaldamist torustikku sulgege vesi ja vabastage rõhk
    • Hoidke signaaliplaat ja klemmid kuivas
    • Paigaldage signaalijuhtmed jõukaablitest eraldi

    Kiire valikujuhend

    0…1000 ppm
    ±10 %
    0…2,3 V DC
    Analoogsisend
    Sobib, kui vajate:
    • filtrite ja osmoosisüsteemide seisukorra jälgimist
    • teavitusi vee kvaliteedi muutumisest
    • TDS andmeid koos veekuluga
    Kontrollige enne kasutamist:
    • kas D105 analoogsisend on vaba
    • kas vee temperatuur jääb vahemikku 0…+50 °C
    • kas teil on kompensatsiooniks 1-Wire temperatuuriandur
    Oluline meeldetuletus: Andur töötab ainult smart-MAIC impulssanalüsaatoriga D105 (müüakse eraldi). TDS väärtus näitab lahustunud soolade hulka, kuid ei asenda joogivee laborianalüüsi.

    KKK

    Kas on vaja eraldi toidet?
    Ei – andur saab toite D105 +5 V klemmilt.
    Millisesse D105 sisendisse see ühendatakse?
    Analoogsisendisse (ADC, klemm 5).
    Kas temperatuuriandur on kohustuslik?
    Soovitatav – tootja valem kompenseerib mõõtmist D105 1-Wire anduri temperatuuri järgi.
    Kuidas torustikku paigaldada?
    T-liitmiku kaudu G1/4" ühendusega, nt DN20 – G1/4" – DN20 koos OSMOS adapteriga.
    Kas saab ühendada ka pH-anduri?
    Samasse D105-sse mitte – mõlemad kasutavad ühte analoogsisendit.
    Kas sobib kuuma vee jaoks?
    Ei, töötemperatuur on 0…+50 °C.

    TDS-andur analüsaatorile D105 – smart-MAIC TDS Level

    TDS-andur (0…1000 ppm, ±10 %, väljund 0…2,3 V DC) lahustunud soolade ja filtrite seisukorra jälgimiseks. Ühendatakse smart-MAIC D105 analoogsisendisse ja saab sellelt 5 V toite.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
