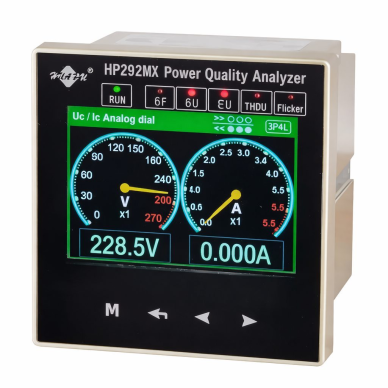

Kolmefaasiline võimsuse analüsaator | andmete salvestamisega | harmooniliste analüüs | täpsusklass 0.2 | RS485 / RJ45 / Modbus TCP

Tehnilised andmed

Tüüp: kolmefaasiline võimsuse / elektrienergia kvaliteedi analüsaator
Täpsusklass: 0.2 / 0.2s
Pinge mõõtevahemik: 85 – 600V AC
Voolu mõõtevahemik: 0 – 5A (CT kaudu)
Nimivool: 5A
Nimipinge: AC 57.7V / 100V / 220V / 380V
Sagedus: 45 – 65 Hz
Ekraan: värviline, puutetundlik (touchscreen)
Funktsioonid: pinge, vool, võimsus; energia mõõtmine; harmooniliste analüüs; elektrienergia kvaliteedi analüüs; andmete salvestamine

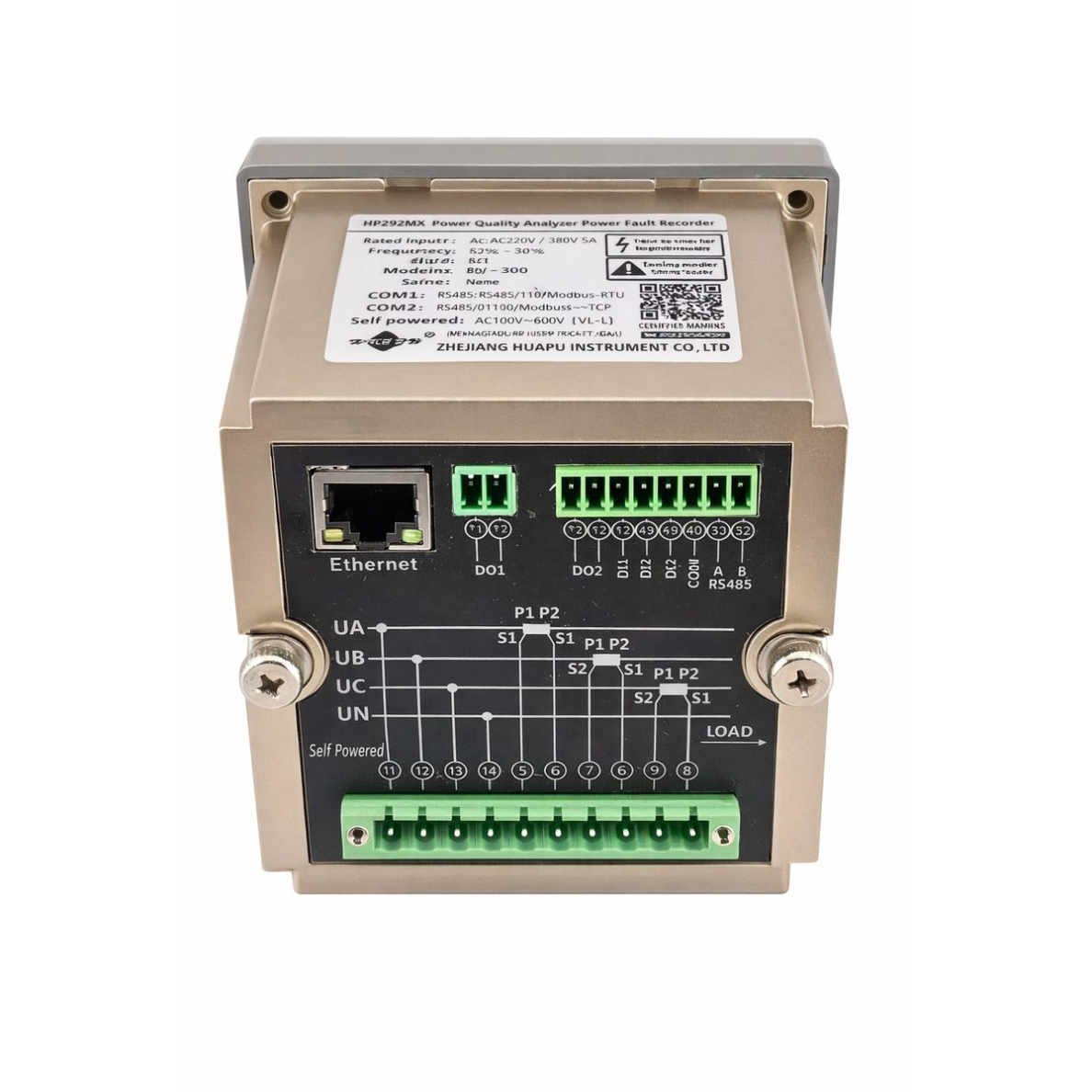

Side: RS485; RJ45; Modbus TCP
Toide: iseseisev
Töötemperatuur: -10°C … +70°C
Paigaldus: paneel (96 x 96 mm)
Sügavus: 70 mm
Sertifikaadid: CE, PSE, RoHS, SGS

Funktsioonid

Mitmefunktsiooniline mõõtmine – pinge, vool, võimsus, energia ja sagedus ühes seadmes
Kolmefaasilise võrgu analüüs – jälgib kõiki faase ja tuvastab tasakaalutuse
Andmete salvestamine – kogub ajaloolisi parameetriandmeid
Värviline puutetundlik ekraan – mugav kasutamine ja selge kuvamine
Side RS485 / RJ45 / Modbus TCP – integratsioon SCADA ja BMS süsteemidega
Harmooniliste analüüs – tuvastab võrgu moonutused ja kvaliteediprobleemid
Kõrge täpsus (klass 0.2) – professionaalseteks mõõtmisteks
Reaalajas monitooring – pidev võrgu jälgimine
Universaalne pingetugi – sobib erinevatele elektrisüsteemidele

Kasutamine

Kodukasutajale (edasijõudnule): Päikeseelektrijaamade jälgimine, energiatarbimise analüüs, elektrivõrgu stabiilsuse kontroll
Insenerile / energeetikule: Elektrikvaliteedi analüüs (harmoonilised, tasakaalutus), energiatõhususe optimeerimine, rikete diagnostika ja ennetamine, integratsioon SCADA / BMS süsteemidesse
Elektrikule: Jaotuskilpide koostamine täiustatud kontrolliga, võrguparameetrite kontroll objektidel, kõrgetasemeliste lahenduste pakkumine klientidele
Tööstus / ärikinnisvara: Tootmisliinide monitooring, energia mõõtmine ja analüüs, võrgu kvaliteedikontroll, serveriruumid, andmekeskused

Praktiline kasutamine

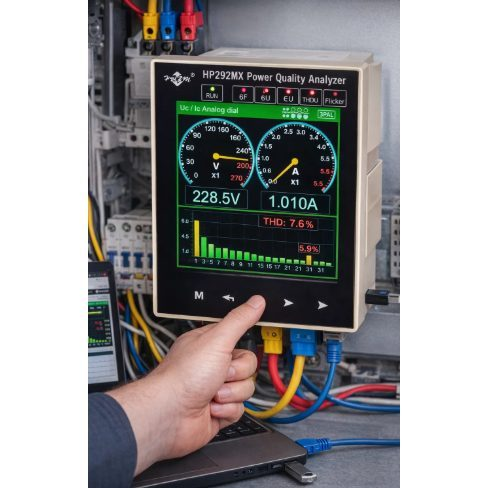

Elektrikilpides – pidev pinge, voolu ja võimsuse jälgimine reaalajas
Tööstuses – elektrienergia kvaliteedi analüüs ja rikete või koormuse tasakaalutuse tuvastamine
Päikeseenergia süsteemides – tootmise ja võrgu stabiilsuse jälgimine
Ärihoonetes – energiatarbimise optimeerimine ja kulude vähendamine
Hooldustöödel – kiire elektrivõrgu probleemide diagnostika
Automaatikasüsteemides – andmete edastamine SCADA / BMS süsteemidesse ja kaugjuhtimine

Eelised

Väga kõrge täpsus (klass 0.2)
Harmooniliste analüüs
Andmete salvestamise funktsioon
Laiad kommunikatsioonivõimalused (RS485, RJ45, Modbus TCP)
Värviline puutetundlik ekraan
Sobib professionaalseks kasutamiseks
Lai pingevahemik

Puudused

Vajab voolutrafosid (CT)
Keerulisem seadistamine (algajatele)
Nõuab baasteadmisi elektrisüsteemidest

Kas seade mõõdab energiat (kWh)?
Jah, see mitte ainult ei mõõda, vaid ka analüüsib energiatarbimist.

Kas voolutrafod (CT) on vajalikud?
Jah, voolu mõõtmiseks kasutatakse CT-sid (0–5A sisend).

Kas saab ühendada arvuti või SCADA-ga?
Jah, RS485 või Modbus TCP (RJ45) kaudu.

Mille poolest see erineb tavalisest arvestist?
Sellel on harmooniliste analüüs, andmete salvestamine ja kõrge täpsus.
