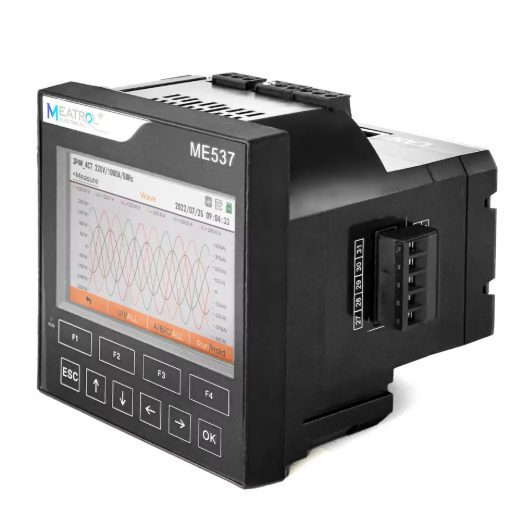

Multifunktsionaalne elektrivõrgu analüsaator | Rogowski andurite toega | 3,5" IPS | Modbus TCP / RS485 | ME537

Tehnilised andmed

Tüüp: Mitmefunktsiooniline elektrivõrgu analüsaator (paneelile paigaldatav)
Mudel: ME537
Ekraan: 3,5" värviline IPS
Toide: 85–305 VAC; 100–430 VDC
Võrgusagedus: 50 Hz
Mälu: 32 GB TF-kaart
Andmeedastus: USB (U-disk režiim)
Side: Ethernet – Modbus TCP; RS485 – Modbus RTU

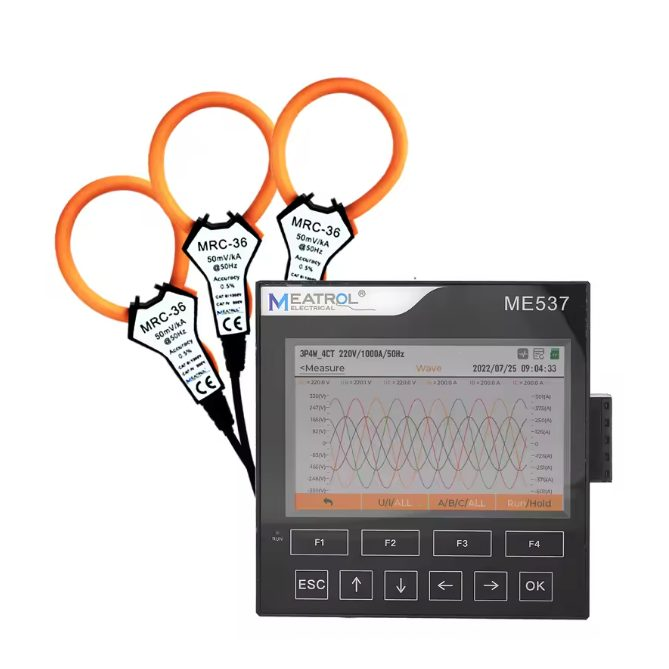

Vooluandurite tugi: Rogowski mähised 333 mV; voolutangid ST08 (10 A / 320 mV)
Pingesisend: VT kaudu kuni 500 kV

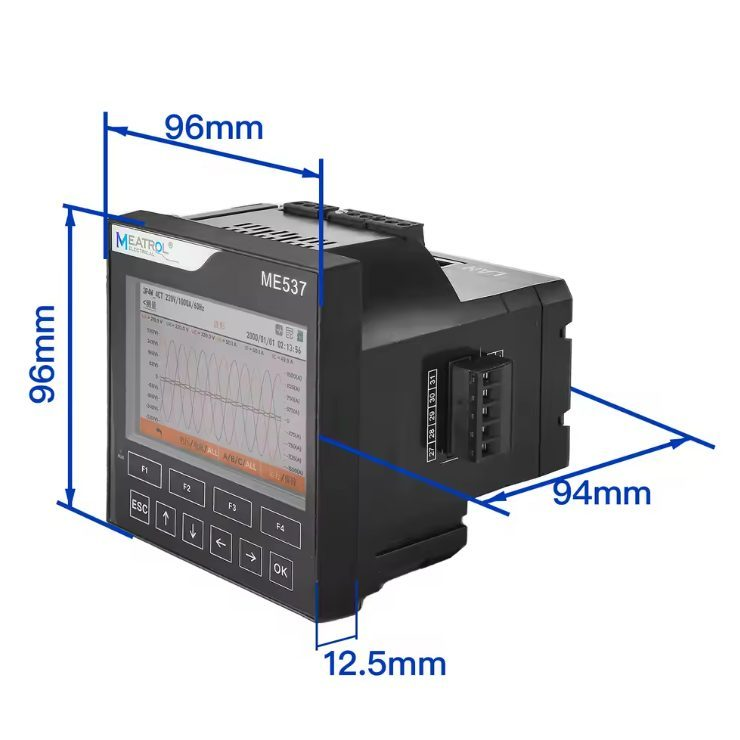

Paigaldus: paneelile (jaotuskilbi uksele)
Soovitatavad vooluandurid:
100 A – MRC-16; 300 A – MRC-24; 600 A – VRC-36;
1000 A – NRC-XL-100; 3000 A – NRC-XL-150; 6000 A – NRC-XL-200

Funktsioonid

Voolu, pinge, võimsuse ja energia mõõtmine – reaalajas ja salvestatud väärtuste jälgimine
Elektrienergia kvaliteedi analüüs – võrgu stabiilsuse ja koormuste hindamine
Harmoonikud, tasakaalustamatus, pinge langused / tõusud – elektrihäirete tuvastamine
Lainekujude kuvamine – voolu ja pinge signaalide visualiseerimine
Sündmuste logimine ja andmete salvestamine – ajalooliste sündmuste talletamine
Modbus TCP / RS485 side – integreerimine BMS-, SCADA- ja PLC-süsteemidega
Rogowski mähiste tugi – suurte voolude ohutu mõõtmine

Kasutusvaldkonnad

Inseneridele ja energeetikaspetsialistidele: võimaldab analüüsida elektrienergia kvaliteeti, harmoonikuid, tasakaalustamatust ja koormusi; sobib energiaaudititeks, tööstusprojektideks ja rikete analüüsiks.
Elektrikutele ja süsteemiintegraatoritele: paneelile paigaldatav disain, Modbus TCP / RS485 side ja lai andurite tugi võimaldavad lihtsat integreerimist BMS-, SCADA- ja PLC-süsteemidesse.
Hoonete haldajatele ja edasijõudnud kasutajatele: sobiv lahendus ärihoonetele, tootmishoonetele ja päikeseelektrijaamadele, kus on oluline jälgida nii energiakogust kui ka kvaliteeti.

Plussid

Lai funktsionaalsus ühes seadmes
Rogowski mähiste tugi suurte voolude mõõtmiseks
Suur 32 GB sisemälu
Modbus TCP ja RS485
Selge IPS-ekraan lainekujude kuvamisega

Miinused

Vooluandurid ei kuulu komplekti
Mõeldud professionaalseks kasutamiseks
Nõuab korrektset Rogowski mähiste või voolutangide valikut
