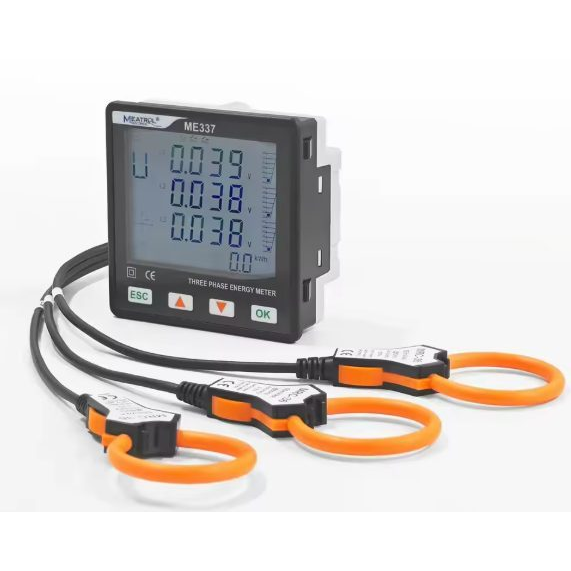

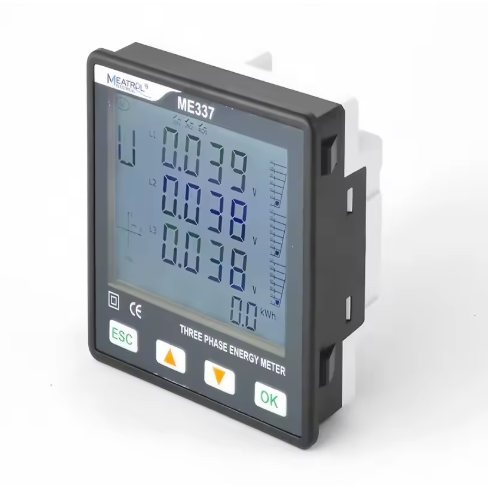

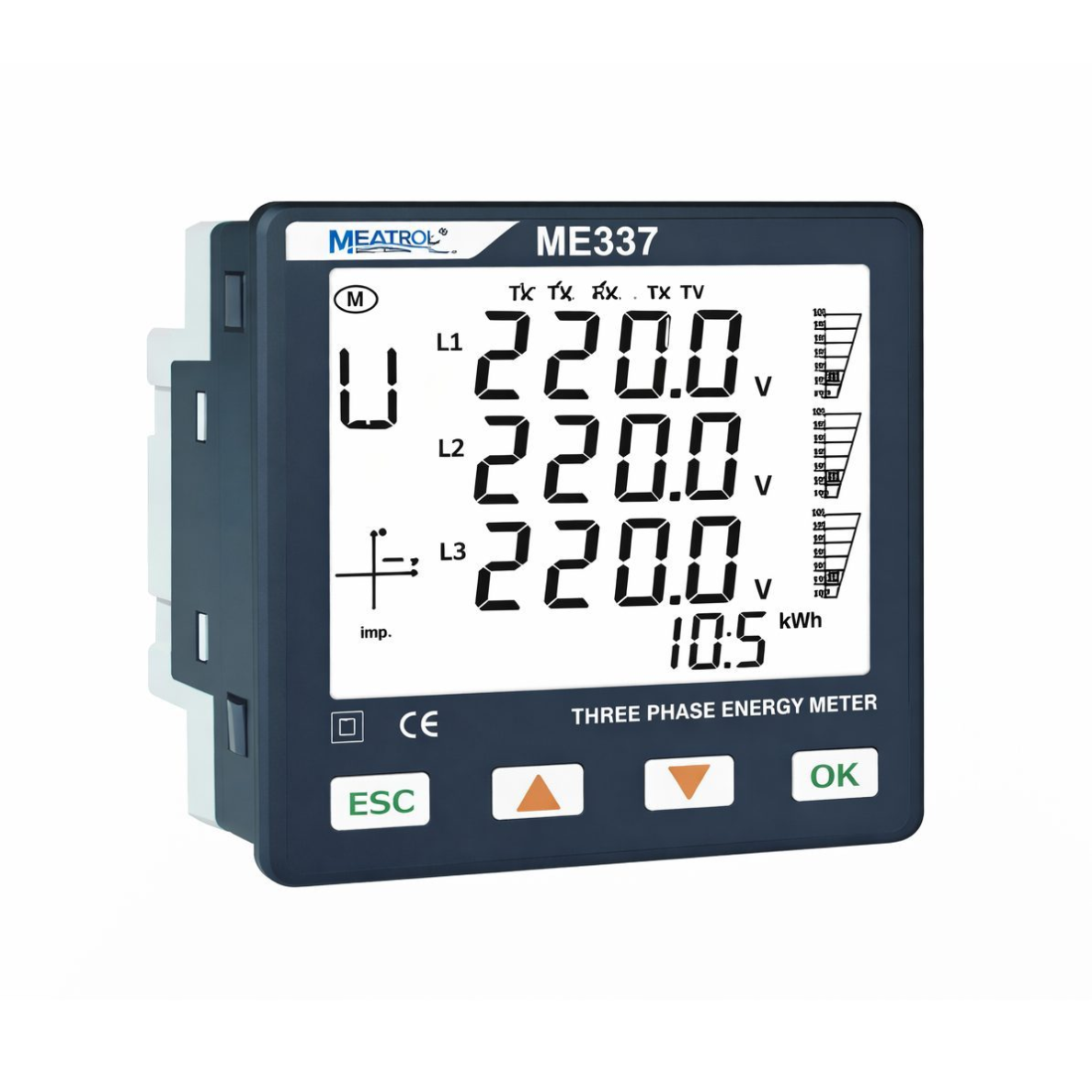

Rogowski paneelne võimsusanalüsaator | pinge ja voolu mõõtmine | 220 V AC | CT 1A/5A sisend | LCD-ekraan | 6 tariifi | MODBUS RS485 | ME337CD2

Tehnilised andmed

Tüüp: Paneelile paigaldatav võimsusanalüsaator
Mudel: ME337ND2
Paigaldus: Statsionaarne (paneelile)
Side: MODBUS RS485
Toide: 220 V AC (95–265 V AC) – abitoide
Harmoonikate analüüs: kuni 50. järk (reaalajas kuvamine)
Tariifid: 6
Häired: jah
Andmete salvestamine: puudub
Voolusisend: 1 A / 5 A voolutrafod (CT), ühilduv laia vooluvahemikuga CT või Rogowski mähiste kaudu
Konfigureeritavad vooluvahemikud: 10 A / 100 A / 500 A / 1000 A / 3000 A / 6000 A (tarkvaraliselt seadistatav)
Voolusignaali koefitsiendid: 50 mV/kA @50 Hz; 85 mV/kA @50 Hz; 333 mV/kA (0–634 mV AC RMS)
Voolu mõõtmise täpsus: ±0,1 % (sõltub andurist)
Mõõdetavad parameetrid: Vool; Pinge; Aktiiv-, reaktiiv- ja näivvõimsus; Võimsustegur; Elektrienergia; Faasinurk ja tasakaalutus; Koormus; Harmoonikad; Faasordiagramm
Sisendid / väljundid: 1 releeväljund; 1 digitaalne sisend; häirefunktsioonid vastavalt seatud piirväärtustele

Funktsioonid

Pinge ja voolu mõõtmine – võrgu parameetrite reaalajas jälgimine 1A / 5A CT kaudu

Võimsuse ja energia analüüs – aktiiv- ja reaktiivvõimsuse ning tarbimise hindamine

Harmoonikate analüüs (kuni 50. järk) – elektrienergia kvaliteedi häirete tuvastamine

Faasori ja tasakaalutuse analüüs – faaside koormuse ja tasakaalu hindamine

Häired ja releeväljund – teavitused seatud piirväärtuste ületamisel

MODBUS RS485 side – integratsioon BMS / SCADA süsteemidega

Kasutusvaldkonnad

Inseneridele / energeetikutele: Võimsuse ja harmoonikate analüüs, faaside tasakaalutuse ja koormuste hindamine, BMS / SCADA integratsioon MODBUS RS485 kaudu

Tööstus- ja ärirajatistele: Elektrivõrgu pidev jälgimine, energiatarbimise kontroll, häiresignalisatsioon kõrvalekallete korral

Elektrikutele: Kiire pinge, voolu ja koormuste kontroll kilpides, lihtne integreerimine olemasolevatesse jaotuskilpidesse, töö Rogowski mähistega ilma liini katkestamata, töö standardsete 1A / 5A CT-dega

Eelised

Standardne 1A / 5A CT sisend

Harmoonikate analüüs kuni 50. järk

Lai vooluvahemik kuni 6000 A

MODBUS RS485 side

Kõrge voolu mõõtmise täpsus (±0,1 %)

Puudused

Sisemine andmete salvestamine puudub

CT voolutrafod ei kuulu komplekti

Mõeldud statsionaarseks (paneelile) paigalduseks
