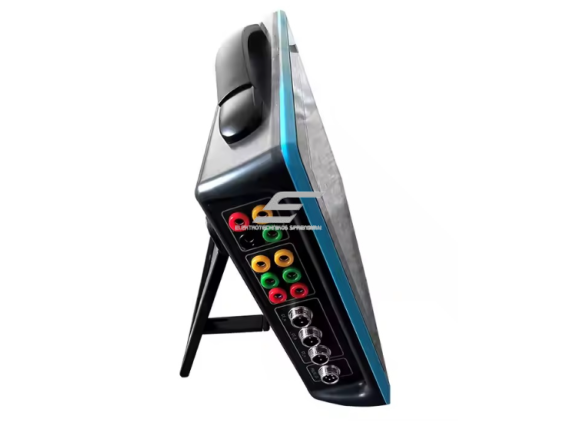

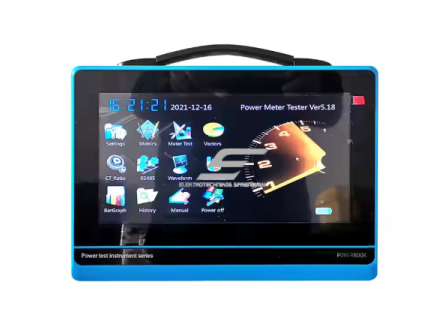

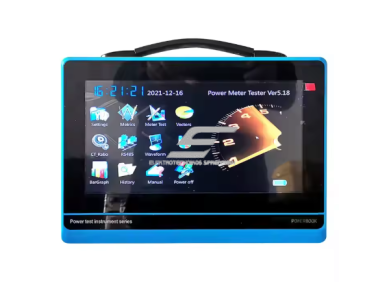

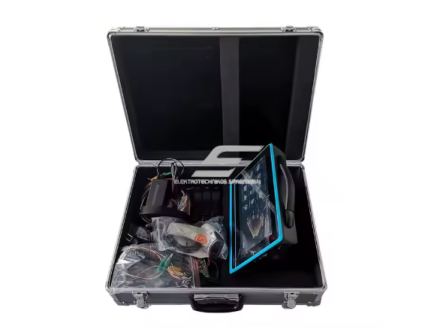

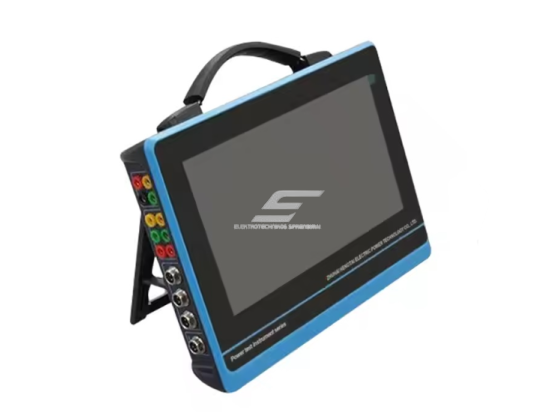

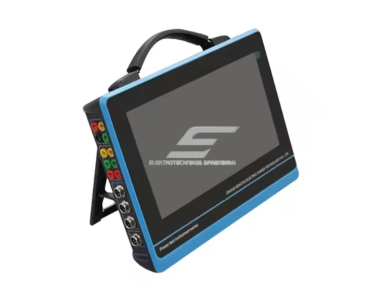

Nešiojamas trifazis elektros tinklo analizatorius | galios kokybės matuoklis | harmonikų analizė | aukštas tikslumas

Techninės specifikacijos

• Tipas: trifazis galios kokybės analizatorius
• Įtampos diapazonas: 0 – 400 V
• Srovės įėjimas: 0A / 5A (dviguba perkrovos tolerancija)
• Dažnis: 45 – 55 Hz
• Fazių matavimo diapazonas: 0 – 359.999°
• Transformatoriaus santykio tikslumas: ±0.5%
• Matavimo tikslumas: aukštas (pramoninis lygis)
• Įšilimo laikas: < 3 min
• Matmenys: 280 × 210 × 60 mm
• Svoris: ~2 kg
• Funkcijos: galios kokybės analizė, spektro analizė

Funkcijos

• Trifazė elektros analizė - leidžia vienu metu stebėti visų trijų fazių įtampą, srovę ir kitus parametrus
• Galios kokybės analizė - nustato įtampos svyravimus, trikdžius ir tinklo nestabilumus
• Spektro (harmonikų) analizė - analizuoja harmonikas ir triukšmus, kurie gali trikdyti įrangos darbą
• Fazių sekos nustatymas - parodo teisingą fazių eiliškumą – svarbu variklių ir įrenginių paleidimui
• Fazių kampo matavimas (0–360°) - leidžia tiksliai įvertinti fazių tarpusavio kampus
• Įtampos matavimas (0–400V) - tiksliai matuoja tinklo įtampą realiu laiku
• Srovės matavimas (per CT 0/5A) - leidžia matuoti srovę naudojant srovės transformatorius
• Transformatoriaus santykio testavimas - patikrina CT/PT transformatorių tikslumą ir veikimą
• Greitas paleidimas (<3 min) - įrenginys paruoštas darbui per labai trumpą laiką
• Nešiojamas dizainas - patogu naudoti tiesiogiai objekte, be sudėtingo montavimo

Naudojimas

• Pažengusiam buitiniam vartotojui: Saulės elektrinių (PV sistemų) analizė, elektros tinklo stabilumo tikrinimas, generatorinių sistemų kontrolė
• Inžinieriui / energetikui: Elektros tinklo kokybės analizė pramonėje, energijos nuostolių identifikavimas, harmonikų ir trikdžių analizė, transformatorių ir sistemų testavimas
• Elektromontuotojui: Elektros instaliacijos testavimas prieš paleidimą, fazių sekos tikrinimas, problemų diagnostika objekte, skydų ir įrenginių derinimas
• Pramonė / komercija: Gamybos linijų diagnostika, energijos efektyvumo auditai, elektros kokybės monitoringas

Praktinis panaudojimas

• Gedimų diagnostika – greitai nustatysite įtampos svyravimus, fazių klaidas ar tinklo nestabilumus objekte.
• Įrangos paleidimas – tikrinama fazių seka ir parametrai prieš jungiant variklius ar sistemas.
• Elektros skydų testavimas – montavimo metu patikrinami realūs tinklo duomenys.
• Energijos kokybės vertinimas – identifikuojamos harmonikos ir nuostoliai.
• Saulės elektrinių analizė – stebimas inverterio ir tinklo darbas.

Pliusai

• Aukštas matavimo tikslumas
• Platus funkcijų spektras (viskas viename)
• Nešiojamas ir patogus naudoti
• Greitas pasiruošimas darbui
• Tinka tiek diagnostikai, tiek analizei

Minusai

• Reikalingos specifinės žinios pilnam funkcijų išnaudojimui
• Nėra paprastas „plug & play“ įrenginys pradedantiesiems
• Gali reikėti papildomų srovės transformatorių (CT)

Ar šis įrenginys tinka trifaziams tinklams?
Taip, jis specialiai skirtas trifazių sistemų analizei.

Ar galima naudoti saulės elektrinėms?
Taip, puikiai tinka PV sistemų analizei ir stebėjimui.

Ar įrenginys matuoja harmonikas?
Taip, turi spektro analizės funkciją.

Ar reikia papildomų priedų?
Dažnai naudojami srovės transformatoriai (CT), priklausomai nuo sistemos.
