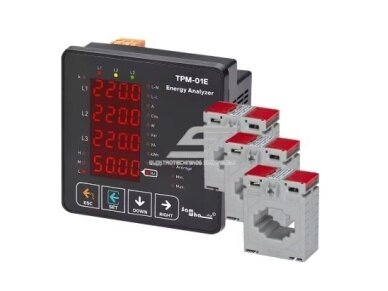

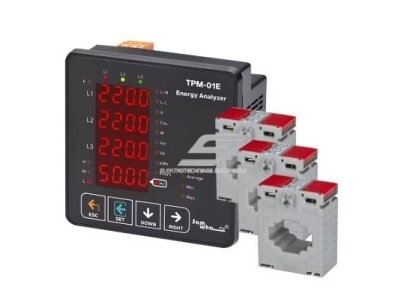

Panelinis | skaitmeninis elektros tinklo 380V analizatorius trifazis | su srovės transformatoriais (CT) 3x400A

Techninės specifikacijos

• Maitinimo įtampa (Un): 85V - 240V AC
• Darbinis dažnis: 50/60 Hz
• Energijos sąnaudos: <10VA
• Darbinė temperatūra: -20°C iki +55°C
• Įtampos įvestis: 5V ~ 330V AC
• Įtampos matavimo diapazonas: 5V ~ 330kV
• Srovės įvestis: 10mA ~ 5.5A
• 3 srovės transformatoriai: 400A
• Tikslumas:

•  Įtampos ir srovės matavimai: ±0.5%
•  Aktyvios galios matavimai: ±1%
•  Reaktyvios galios matavimai: ±2%

• Srovės transformatoriaus santykis: 1 - 1000
• Įtampos transformatoriaus santykis: 1,0 - 999,9
• Ekranas: 4x4 skaitmenų 14mm LED ekranas su 20 LED indikatorių
• Apsaugos klasė: Priekinė dalis: IP41; Korpusas: IP20

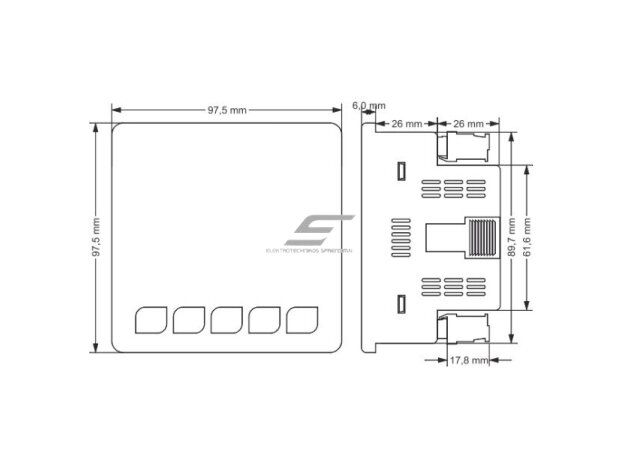

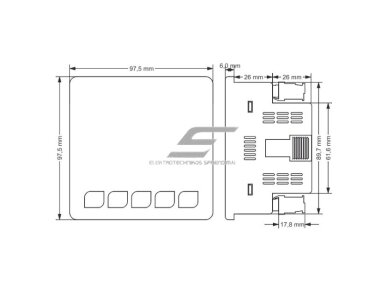

• Skydo montavimo anga: 91mm x 91mm
• Prijungimo tipas: Plug-in terminalai
• Laidų skersmuo: 1.5mm²
• Montavimas: Panelinis montavimas

Funkcijos ir galimybės

• Lengvas montavimas ir valdymas – valdymas su LED ekranu ir lengvai suprantamu meniu.
• Trifazių įtampų ir srovių matavimas – galima stebėti kiekvienos fazės atskiras reikšmes.
• Aktyviosios ir reaktyviosios galios matavimas – leidžia analizuoti elektros apkrovą ir optimizuoti energijos vartojimą.
• Fazių galios faktoriaus (Cosφ) ir galios koeficiento (PF) matavimas – padeda stebėti elektros tinklo našumą.
• Minimalios ir maksimalios vertės – įrašo ir parodo didžiausius bei mažiausius elektros parametrus.
• Importuota ir eksportuota aktyvioji energija – rodo bendrą elektros suvartojimą ir gamybą.
• Indukcinė ir talpinė reaktyvioji energija – atskiria skirtingus reaktyvios energijos tipus.
• Energijos skaitiklio atstatymas – galima iš naujo nustatyti skaitiklio reikšmes.
• Apsaugotas slaptažodžiu meniu – apsaugo nuo neleistino nustatymų keitimo.

Papildomos funkcijos:

• Laikmatis – energijos vartojimo sekimui ir automatiniam valdymui.
• Termostatas – gali būti naudojamas temperatūros stebėjimui ir valdymui.
• Voltmetras, ampermetras – įtampos ir srovės matavimui realiu laiku.

Naudojimas
Šis trifazis elektros tinklo analizatorius puikiai tinka:

• Pramoninėms įmonėms – siekiant stebėti elektros suvartojimą ir sumažinti nereikalingas išlaidas.
• Energijos tiekimo tinklams – leidžia analizuoti elektros tinklo stabilumą ir apkrovas.
• Atnaujinamos energijos sistemoms – galima stebėti energijos gamybą iš saulės ar vėjo jėgainių.
• Duomenų centrams ir komerciniams pastatams – užtikrina optimalų energijos vartojimą ir leidžia išvengti perkrovų.

Pliusai:

• Tikslūs matavimai su aukštu ±0.5% tikslumu.
• Palaiko plačią įtampų ir srovių matavimo amplitudę.
• Skaitmeninis LED ekranas leidžia lengvai stebėti parametrus.
• Lengvas panelinis montavimas su aiškiais prijungimo taškais.
• Srovės transformatoriai leidžia išmatuoti dideles apkrovas.
• Palaiko papildomas funkcijas kaip laikmatis, termostatas, voltmetras, ampermetras .

Minusai:

• Neturi išplėstinės duomenų perdavimo sąsajos (pvz., Modbus ar WiFi).
• Reikalingas tinkamas konfigūravimas prieš naudojimą.

Šis trifazis skaitmeninis elektros tinklo analizatorius su srovės transformatoriais yra idealus sprendimas stebėti ir optimizuoti elektros tinklo darbą pramoninėse ir komercinėse sistemose. Jis užtikrina tikslius elektros parametrų matavimus, turi aiškų LED ekraną ir lengvai valdomą meniu. Tai puikus pasirinkimas norint užtikrinti efektyvų elektros energijos paskirstymą bei išvengti perkrovų.
