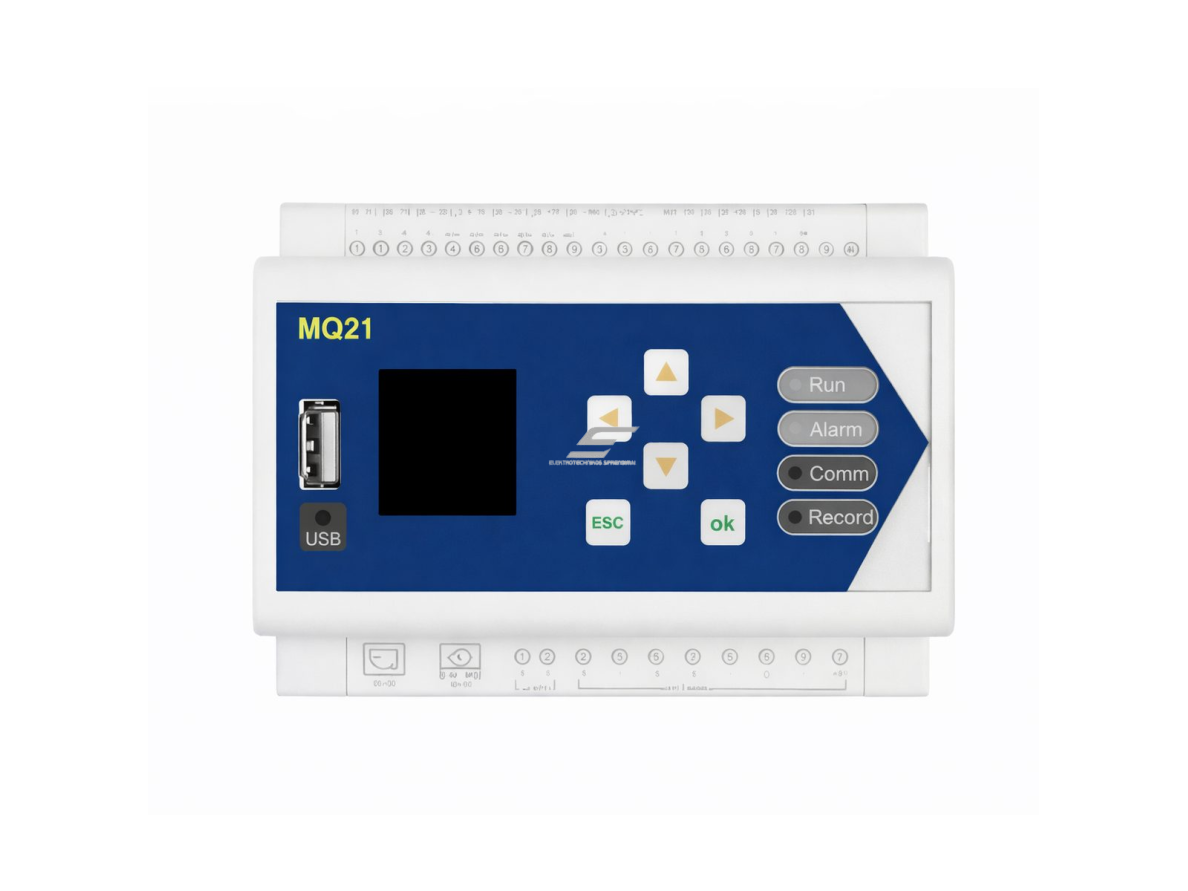

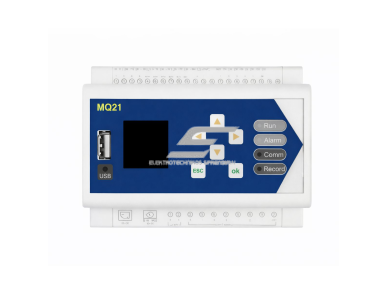

Modulinis | skaitmeninis Rogowskio galios ir elektros kokybės analizatorius | ant DIN bėgelio | su duomenų registravimu | DIN | MODBUS TCP / RTU | MQ21

Kodas: ESMQ21

Pasiteirauti apie prekę

Įkelti į palyginimąPašalinti iš palyginimo Palyginti prekes (0)

Pridėti į Mėgstamas

Kaina 1089.00 € su PVM
( 900.00 € be PVM )

Į krepšelį

Galios ir elektros kokybės analizatorius, montuojamas ant DIN bėgelio, skirtas ilgalaikei trifazių ir vienfazių elektros tinklų stebėsenai, diagnostikai ir auditams. Įrenginys palaiko Rogowskio rites, įtampos išėjimo srovės reples bei 333 mV jutiklius, todėl leidžia saugiai matuoti sroves iki 6000 A be elektros atjungimo. Dėl harmonikų analizės iki 51-osios vienu metu, įvykių registravimo, duomenų kaupimo SD kortelėje ir MODBUS TCP / RTU komunikacijos, įreginys yra pilnavertis Power Quality Analyzer, pritaikytas pramonės, komercinių pastatų ir infrastruktūros objektų elektros kokybės kontrolei.
Prekės aprašymas

Techninės specifikacijos

Tipas: DIN bėgelio galios ir elektros kokybės analizatorius

Modelis: MQ21

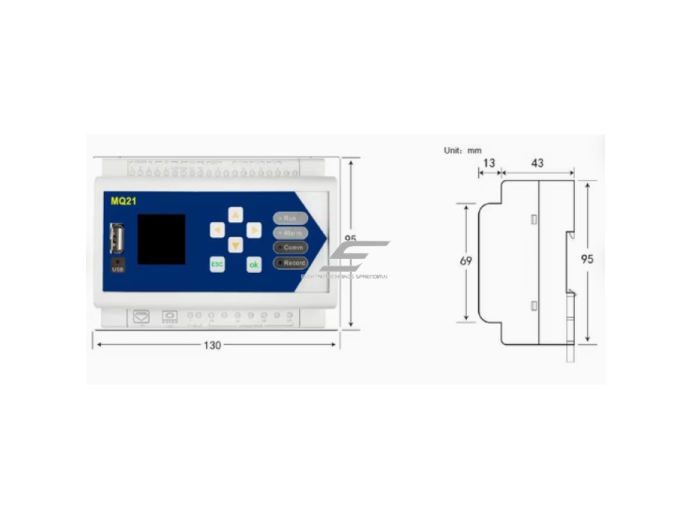

Montavimas: DIN bėgelis

Maitinimas: Iš pagrindinės grandinės 90–528 V AC arba išorinė 18650 ličio baterija (neįeina)

Komunikacija: MODBUS TCP; MODBUS RTU

Harmonikų analizė: iki 51-osios harmonikos (simultaniškai)

Duomenų saugojimas: 16 GB microSD kortelė; Duomenų eksportas per USB

Darbo režimas: nuolatinis (stacionarus)

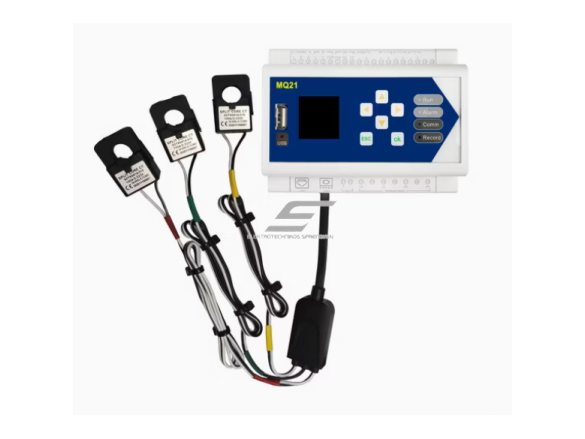

Palaikomi srovės jutikliai: Rogowskio ritės; CT transformatoriai 333 mV; Srovės replės

Konfigūruojami srovių diapazonai: 600 A / 3000 A / 6000 A

Rekomenduojamos Rogowskio ritės: 600 A – MRC-36; 3000 A – NRC-150; 6000 A – NRC-200

Srovės replės: ST08 – 10 A / 100 mA / 10 A; ST08 – 10 A / 320 mV

Įtampos matavimas: Tiesioginis arba per VT – iki 500 kV

Registruojami parametrai: Srovė; Įtampa; Aktyvioji, reaktyvioji galia; Elektros energija; Galios koeficientas (cos φ); Apkrova (Demand); Harmonikų spektras; Fazės kampas; Fazinis balansas, Dažnis; Maksimalios ir minimalios reikšmės; Įtampos kritimai ir pakilimai; Bangos forma realiuoju laiku, Linijinė įtampa

Papildomos galimybės: On-line elektros kokybės monitoringo platforma (pasirinktinai), nuotolinė duomenų analizė ir stebėsena, integracija į BMS / SCADA / EMS sistemas

Funkcijos

Įtampos ir srovės matavimas - nuolatinė elektros tinklo parametrų stebėsena realiuoju laiku

Galios ir energijos analizė - aktyvios, reaktyvios, pilnos galios ir elektros energijos (kWh) skaičiavimas

Harmonikų analizė (iki 51-osios) - elektros kokybės iškraipymų ir harmonikų poveikio nustatymas

Įtampos sag / swell ir disbalanso stebėjimas - tinklo stabilumo problemų identifikavimas

Bangos formos (Waveform) analizė - vizualus įtampos signalo įvertinimas gedimų diagnostikai

Įvykių registravimas - fiksuojami elektros kokybės sutrikimai su laiku ir trukme

Duomenų kaupimas ir eksportas - įrašymas į microSD kortelę ir duomenų nuskaitymas per USB

MODBUS TCP / RTU komunikacija - integracija į BMS, SCADA ir energijos valdymo sistemas

Naudojimas

Inžinieriui / energetikos specialistui: Elektros kokybės ir harmonikų auditai, ilgalaikė tinklo analizė, gedimų priežasčių nustatymas

Pramonės ir komerciniams objektams: Gamybos linijų ir transformatorių stebėsena, kritinių elektros taškų monitoringas, elektros sistemos optimizavimas

Elektromontuotojui: Greita tinklo patikra, ilgalaikiai matavimai ant DIN bėgelio, be atjungimo

Pliusai

Tikras Power Quality Analyzer ant DIN bėgelio

Harmonikų analizė iki 51-osios vienu metu

Duomenų registravimas ir waveform analizė

MODBUS TCP / RTU integracija

Darbas su Rogowskio ritėmis iki 6000 A

Minusai

Priedai neįeina į komplektą

Reikalinga konfigūracija pagal pasirinktus jutiklius

Skirtas profesionaliam naudojimui
