  •   Panelinis | skaitmeninis Rogowskio galios analizatorius | įtampos ir srovės matavimas | 220 V AC | CT 1A/5A įėjimas | 6 tarifai | MODBUS RS485 | ME337CD2
      Panelinis | skaitmeninis Rogowskio galios analizatorius | įtampos ir srovės matavimas | 220 V AC | CT 1A/5A įėjimas | 6 tarifai | MODBUS RS485 | ME337CD2 1
      Panelinis | skaitmeninis Rogowskio galios analizatorius | įtampos ir srovės matavimas | 220 V AC | CT 1A/5A įėjimas | 6 tarifai | MODBUS RS485 | ME337CD2 2

    Panelinis | skaitmeninis Rogowskio galios analizatorius | įtampos ir srovės matavimas | 220 V AC | CT 1A/5A įėjimas | 6 tarifai | MODBUS RS485 | ME337CD2

    Kodas: ESME337CD2
    Pasiteirauti apie prekę
    Kaina 127.05 € su PVM
    ( 105.00 € be PVM )

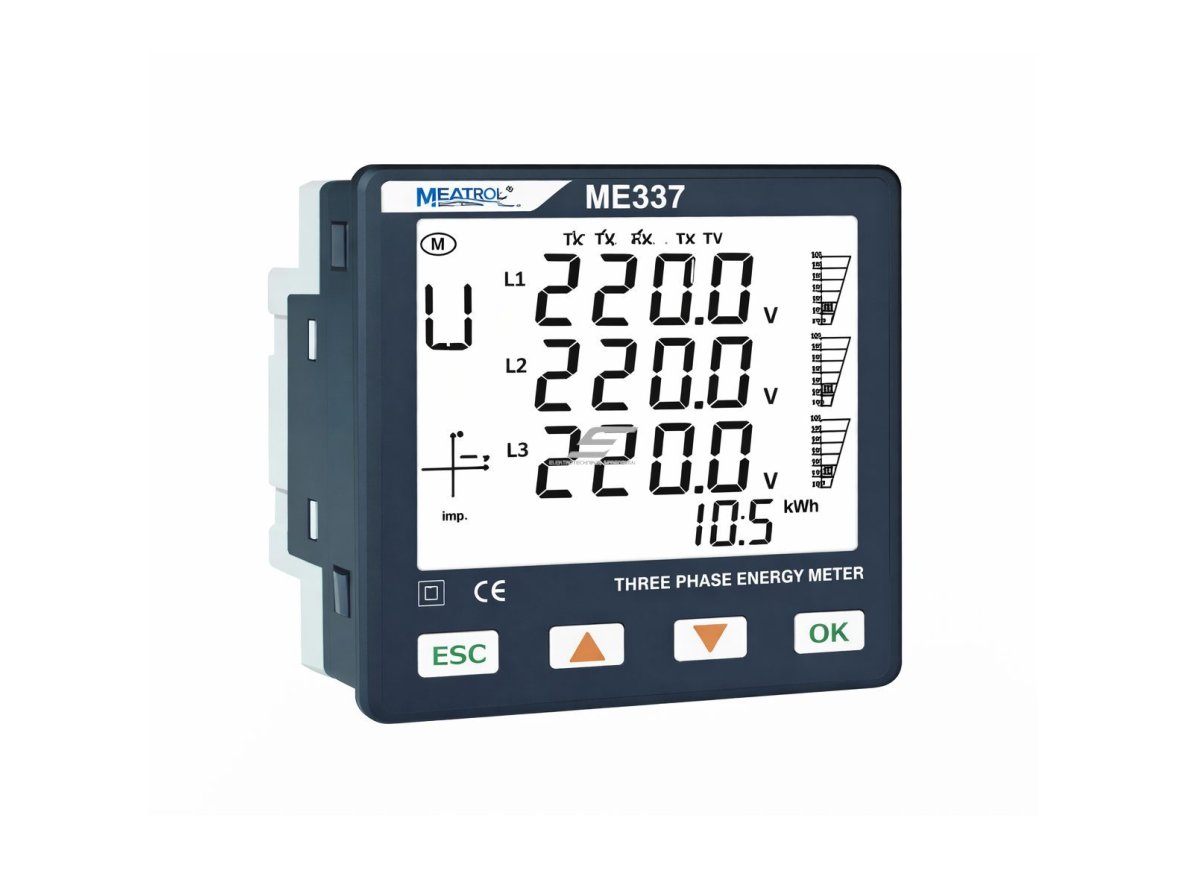

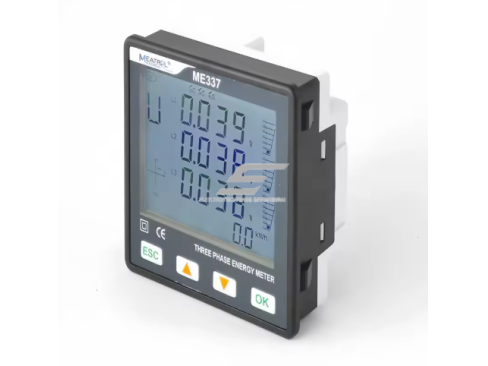

    Panelėje montuojamas išmanus galios analizatorius, skirtas vienfazių ir trifazių elektros tinklų realaus laiko stebėsenai, energijos kontrolei ir elektros kokybės vertinimui. Įrenginys palaiko 1A / 5A srovės transformatorius (CT), taip pat yra suderinamas su Rogowskio ritėmis per atitinkamus jutiklius, todėl gali būti naudojamas plačiame srovių diapazone – nuo 10 A iki 6000 A. Dėl harmonikų analizės iki 50-osios, MODBUS RS485 komunikacijos ir aiškaus LCD ekrano, įrenginys tinka elektros paskirstymo skydams, pramonės įrenginiams, komerciniams pastatams ir energetikos sprendimams, kur reikalinga nuolatinė galios kontrolė be vidinio duomenų kaupimo.

  • Prekės aprašymas

    Techninės specifikacijos

    • Tipas: Panelinis galios analizatorius
    • Modelis: ME337ND2
    • Montavimas: Stacionarus (panelinis)
    • Komunikacija: MODBUS RS485
    • Maitinimas: 220 V AC (95–265 V AC) – pagalbinis
    • Harmonikų analizė: iki 50-osios (realaus laiko atvaizdavimas)
    • Tarifai: 6
    • Aliarmai: taip
    • Duomenų kaupimas: nėra
    • Srovės įėjimas: CT srovės transformatoriai: 1 A / 5 A, suderinamas su įvairiais srovės diapazonais per CT arba Rogowskio sprendimus
    • Konfigūruojami srovių diapazonai: 10 A / 100 A / 500 A / 1000 A / 3000 A / 6000 A (parametrai nustatomi programiškai)
    • Srovės signalo koeficientai 50 mV/kA @50 Hz; 85 mV/kA @50 Hz; 333 mV/kA (0–634 mV AC RMS)
    • Srovės matavimas: ±0,1 % (priklauso nuo jutiklio)
    • Registruojami parametrai: Srovė; Įtampa; Aktyvioji, reaktyvioji ir pilnoji galia; Galios koeficentas; Elektros energija; Fazės kampas, disbalansas; Apkrova; Harmonikų reikšmės; Fazorių diagrama
    • Įėjimai / išėjimai: 1 relinis išėjimasl 1 skaitmeninis įėjimas; Aliarmų funkcija pagal nustatytas ribas

    Funkcijos

    • Įtampos ir srovės matavimas – realaus laiko tinklo parametrų stebėsena per 1A / 5A CT.
    • Galios ir energijos analizė – aktyvios, reaktyvios galios ir suvartojimo vertinimas
    • Harmonikų analizė (iki 50-osios) – elektros kokybės iškraipymų nustatymas
    • Fazorių ir disbalanso analizė – fazių apkrovos ir balanso įvertinimas
    • Aliarmai ir relinis išėjimas – įspėjimai esant nustatytų ribų viršijimui
    • MODBUS RS485 ryšys – integracija su BMS / SCADA sistemomis

    Naudojimas

    • Inžinieriui / energetikos specialistui: Elektros galios ir harmonikų analizė, fazinio disbalanso ir apkrovų vertinimas, integracija su BMS / SCADA per MODBUS RS485
    • Pramonės ir komerciniams objektams: Nuolatinė elektros tinklo stebėsena, energijos vartojimo kontrolė, aliarmų signalizacija esant nukrypimams

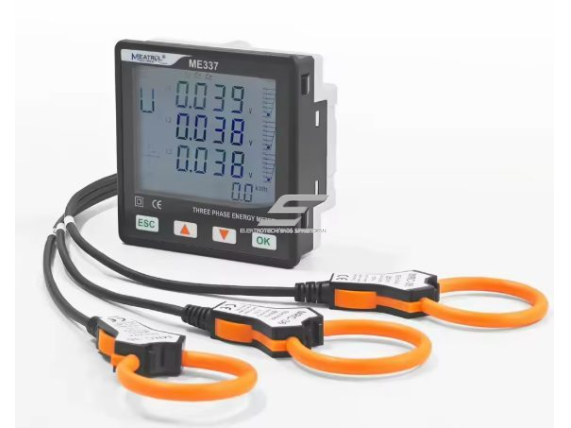

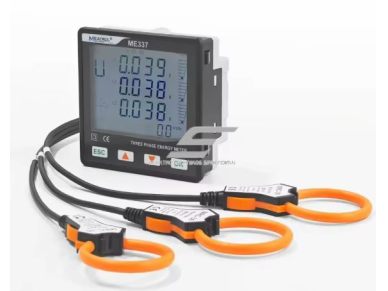

    • Elektromontuotojui: Greita įtampos, srovių ir apkrovų patikra skydelyje, paprastas integravimas į esamą elektros skydą, darbas su Rogowskio ritėmis be linijos atjungimo, darbas su standartiniais 1A / 5A CT

    Pliusai

    • Standartinis 1A / 5A CT įėjimas
    • Harmonikų analizė iki 50-osios
    • Platus srovių diapazonas iki 6000 A
    • Didelis srovių diapazonas iki 6000 A
    • MODBUS RS485 komunikacija
    • Aukštas srovės matavimo tikslumas (±0,1 %)

    Minusai

    • Nėra vidinio duomenų kaupimo
    • CT srovės transformatoriai neįeina į komplektą
    • Skirtas stacionariam (paneliniam) montavimui
    Iliustracinis vaizdas gali būti sukurtas naudojant DI. Prekės išvaizda gali nežymiai skirtis nuo pavaizduotos. Vadovaukitės technine specifikacija.
