  • Uus   Dosimeeter-radiomeeter temperatuurianduriga | 0…65000 μR/h | −40…+70 °C | 1-Wire | impulssanalüsaatorile D105 | smart-MAIC | DR-20
    Uus   Dosimeeter-radiomeeter temperatuurianduriga | 0…65000 μR/h | −40…+70 °C | 1-Wire | impulssanalüsaatorile D105 | smart-MAIC | DR-20 1

    Dosimeeter-radiomeeter temperatuurianduriga | 0…65000 μR/h | −40…+70 °C | 1-Wire | impulssanalüsaatorile D105 | smart-MAIC | DR-20

    Tootekood: DR-20
    Küsi
    Hind 154.69 € KM-ga
    ( 127.84 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Dosimeeter-radiomeeter gammafooni taseme, kogunenud doosi ja ümbritseva temperatuuri reaalajas kaugseireks. Ühendatakse D105 1-Wire sisendisse (mitte RS485) ja saab 5 V toite D105-st. Vahemik 0…65000 μR/h, andmeid värskendatakse iga 10 s.

  • Info

    Dosimeeter-radiomeeter temperatuurianduriga | 0…65000 μR/h | −40…+70 °C | 1-Wire | impulssanalüsaatorile D105 | smart-MAIC | DR-20

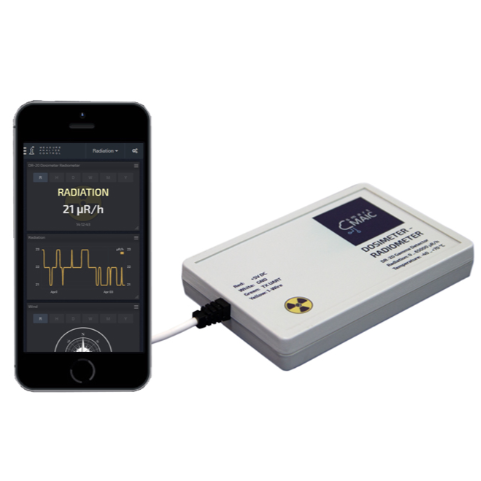

    DR-20 on sisseehitatud temperatuurianduriga dosimeeter-radiomeeter, mis on mõeldud kiirgusfooni pidevaks seireks smart-MAIC D105 impulssanalüsaatori kaudu. Tootja andmetel mõõdab see reaalajas gammafooni taset, kogunenud doosi ja ümbritseva keskkonna temperatuuri.

    Peamine mõte:
    Käsidosimeeter näitab olukorda ainult mõõtmise hetkel. DR-20 mõõdab pidevalt ja D105 edastab iga 10 s järel värskendatud andmed pilve – tekib katkematu fooni ajalugu ning taseme tõusu korral saab teavituse. Ühendatakse 1-Wire sisendisse ja saab toite D105-st, seega lisatoiteplokki pole vaja.
    Vahemik
    0…65000 μR/h
    Temperatuur
    −40…+70 °C
    Värskendus
    iga 10 s
    Liides D105-ga
    1-Wire (mitte RS485)

    Ühendamine D105-ga ja integreerimine

    • 1-Wire sisend (klemm 4) – Kollane juhe (1-Wire) ühendatakse D105 klemmiga 4. DR-20 hõivab kogu 1-Wire sisendi – koos DS18b20, DHT22 või D280-ga seda ühendada ei saa.
    • Toide (klemmid 6 ja 1) – Punane juhe – klemm 6 (+5 V DC D105-st), valge – klemm 1 (GND). Roheline juhe (TX UART) D105-ga ei ole kasutusel – see on mõeldud kolmandate osapoolte seadmetele (UART 9600 bodi, 5 V).
    • Seadistamine ja andmed – D105 seadetes „Counter config“ valitakse kiirgusandur, oodatakse 15 s ja vajutatakse aknas „Current Data“ nuppu „Refresh“. T1 – temperatuur, T2 – μR/h, T3 – impulsid minutis.

    Tööpõhimõte

    Seade kinnitatakse jälgitavasse kohta – ruumi, varjualuse alla või välikarpi – ja ühendatakse D105-ga kolme juhtmega (5 V, GND, 1-Wire). Roheline UART juhe isoleeritakse.

    DR-20 registreerib ioniseeriva kiirguse osakesi, loeb nende arvu minutis, arvutab selle ümber kiiritusdoosi kiiruseks (μR/h) ja mõõdab samal ajal temperatuuri. Andmeid värskendatakse iga 10 s.

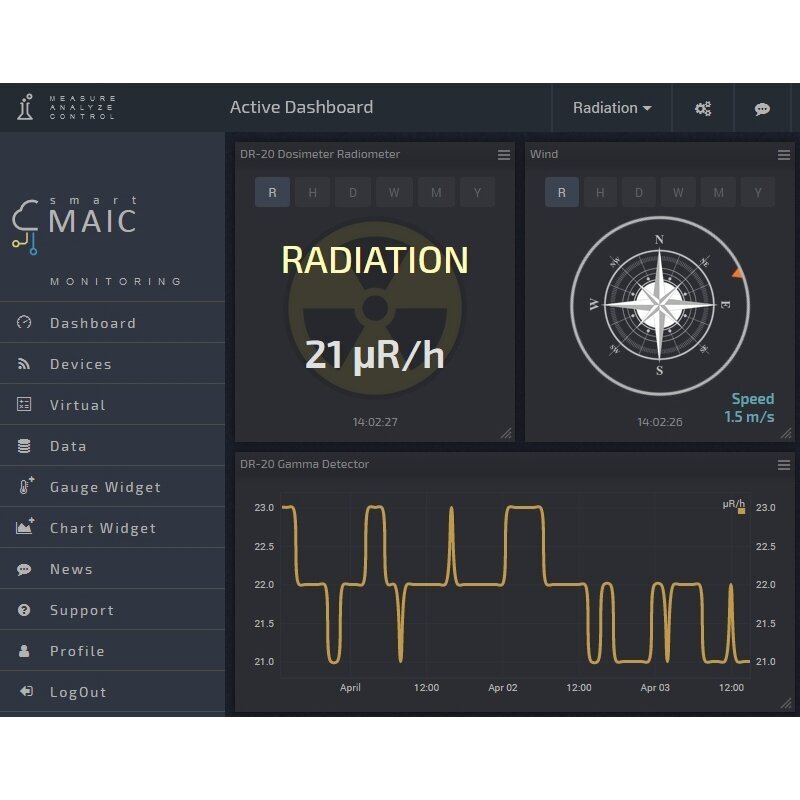

    smart-MAIC pilves näete kiirgusfooni ja temperatuuri kõveraid ning ajalugu, saate seadistada teavituse või D105 relee rakendumise, kui foon ületab teie määratud läve. Andmed on saadaval ka API ja MQTT kaudu.

    Miks valida DR-20?
    See muudab D105 püsivaks kiirgusfooni seirejaamaks: ilma eraldi toiteta, ajaloo ja teavitustega pilves. See on lihtne viis saada üksikmõõtmiste asemel oma objektiivsed fooniandmed.

    Tehnilised andmed

    Toote tüüp Dosimeeter-radiomeeter temperatuurianduriga
    Tootja / mudel smart-MAIC / DR-20
    Kiirgusfooni vahemik 0…65000 μR/h
    Temperatuuri vahemik −40…+70 °C
    Andmete värskendus iga 10 s
    Väljundsignaal D105 1-Wire / TX UART (9600 bodi, 5 V)
    Toide 5 V DC (D105 klemmilt 6)
    Töötemperatuur −40…+70 °C
    Töökeskkonna niiskus 0…95 % RH
    Mõõtmed (P × K × L) 125 × 20 × 85 mm
    Kaal 120 g
    Ühendamine D105-ga 1-Wire sisend, klemm 4; GND – 1, +5 V – 6; roheline TX juhe ei ole kasutusel
    Andmekanalid T1 – °C, T2 – μR/h, T3 – impulsid/min

    Põhifunktsioonid

    • Pidev gammafooni mõõtmine – katkematu ajalugu, mitte üksikmõõtmised.
    • Lai vahemik 0…65000 μR/h – looduslikust foonist kuni kõrgete tasemeteni.
    • Temperatuur samas seadmes – lisaparameeter ilma eraldi andurita.
    • Värskendus iga 10 s – kiire reageerimine muutustele.
    • Teavitused ja relee – häire või seadmete sisselülitamine läve ületamisel.
    • UART väljund – võimalus ühendada kolmandate osapoolte kontrolleritega ilma D105-ta.

    Mille poolest erineb sarnastest toodetest?

    • DS18b20 – Mõõdab ainult temperatuuri, kuid täpsusega ±0,5 °C ja kuni 5 tk ühes sisendis; DR-20-s on temperatuur kiirguse kõrval lisaparameeter.
    • D280 – Ühendatakse samuti 1-Wire sisendisse ning mõõdab temperatuuri, niiskust ja rõhku; kiirgust ei mõõda. Ühes D105-s on kas D280 või DR-20.
    • D105 Solar – Mõõdab päikesekiirgust (W/m²) RS485 kaudu – see on valgusenergia, mitte ioniseeriv kiirgus.

    Kus kasutatakse?

    • Omavalitsuste ja kogukondade keskkonnaseire
    • Elanikkonnakaitse ja valmisoleku objektid
    • Koolide ja ülikoolide füüsikalaborid
    • Vanametalli kokkuostuplatsid (indikatiivne fooniseire)
    • Eramud ja maakodud
    • Ilmajaamad koos teiste D105 anduritega

    Kasutamine vastavalt vajadusele

    Omavalitsusele või kogukonnale.
    Pidevad avalikud fooniandmed – objektiivne teave elanikele ilma käsitsi mõõtmisteta.
    Füüsikaõpetajale.
    Tegelikud kiirgusfooni mõõtmised pilves – materjal tundideks loodusliku fooni ja selle muutumise kohta.
    Elanikkonnakaitse spetsialistile.
    Teavitus, kui foon järsku tõuseb – kiirem otsus, kas on vaja täiendavaid kontrolle.

    Praktiline kasutus

    Kui soovite oma objektil pidevaid kiirgusfooni andmeid, paigaldage DR-20 välikarpi ja ühendage see D105 1-Wire sisendisse. Seejärel seadistage pilves teavitus, näiteks kui foon ületab 50 μR/h, ning saate signaali, kui tase ootamatult tõuseb.

    Plussid

    • Pidev gammafooni seire koos ajalooga
    • Lai vahemik 0…65000 μR/h
    • Temperatuur samas seadmes
    • Toide 5 V D105-st, ilma lisaplokita
    • Värskendus iga 10 s
    • Täiendav UART väljund teistele seadmetele

    Miinused / piirangud

    • Hõivab kogu D105 1-Wire sisendi – koos DS18b20, DHT22 või D280-ga ühendada ei saa.
    • Tootja ei esita mõõteviga – see on seireseade, mitte metroloogiline mõõteriist.
    • Mõeldud gammafoonile; radooni kontsentratsiooni mõõtmiseks on vaja spetsiaalset radoonimõõturit.
    • Ei ühildu RS485-ga – ühendatakse ainult 1-Wire või UART kaudu.

    Ohutus- ja paigaldusjuhised

    • Ühendage andur ainult siis, kui D105 toide on välja lülitatud.
    • Isoleerige roheline TX UART juhe – D105-ga see ei ole kasutusel.
    • Järgige juhtmete värve: punane – klemm 6, valge – 1, kollane – 4.
    • Õues paigaldage kaitsekarpi – töökeskkonna niiskus kuni 95 % RH, ilma otsese veeta.
    • Ärge muutke seadme asukohta sageli – ajalugu on võrreldav ainult samas kohas.

    Kiire valikujuhend

    0…65000 μR/h
    −40…+70 °C
    1-Wire, iga 10 s
    5 V D105-st
    Sobib, kui vajate:
    • pidevat kiirgusfooni seiret
    • teavitust fooni tõusmisel
    • fooni ja temperatuuri ajalugu pilves
    Kontrollige enne kasutamist:
    • kas D105 1-Wire sisend on vaba
    • kas paigalduskoht on kaitstud otsese vee eest
    • kas teil pole vaja metroloogiliselt kinnitatud mõõteriista
    Oluline meeldetuletus: DR-20 töötab D105-ga 1-Wire kaudu (mitte RS485) ega ole mõeldud töötajate kiiritusdooside arvestuseks – kus õigusaktid nõuavad isikudosimeetriat, kasutage sertifitseeritud mõõteriistu.

    KKK

    Millisesse D105 sisendisse DR-20 ühendatakse?
    1-Wire sisendisse (klemm 4), mitte RS485-sse.
    Milleks on roheline TX UART juhe?
    Kolmandate osapoolte seadmetele (UART 9600 bodi, 5 V); D105-ga see ei ole kasutusel.
    Kas on vaja eraldi toidet?
    Ei, DR-20 saab 5 V DC toite D105 klemmilt 6.
    Kuidas teisendada μR/h ühikuks μSv/h?
    Ligikaudu 100 μR/h ≈ 1 μSv/h.
    Kas samaaegselt saab ühendada DS18b20?
    Ei, DR-20 hõivab kogu 1-Wire sisendi.
    Kui tihti andmeid värskendatakse?
    Iga 10 s, pilve edastatakse need D105 andmeintervalli järgi.

    DR-20 dosimeeter-radiomeeter smart-MAIC D105 analüsaatorile

    DR-20 mõõdab pidevalt gammafooni 0…65000 μR/h ja temperatuuri −40…+70 °C, ühendatakse D105 1-Wire sisendisse ja saab 5 V toite. Fooni ajalugu ja teavitused smart-MAIC pilves.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
