    Rõhuandur veele, õhule, gaasile | 0–1,2 MPa (12 bar) | 0,5–4,5 V | G1/4 | analoogsisend | impulssanalüsaatorile D105 | smart-MAIC | G1/4

    Tootekood: G1/4
    Küsi
    Hind 46.27 € KM-ga
    ( 38.24 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Terasest rõhuandur G1/4 keermega vee, õhu ja gaasi rõhu mõõtmiseks 0–1,2 MPa (12 bar). Ühendatakse smart-MAIC D105 analoogsisendisse, väljund 0,5–4,5 V. Eraldi toidet pole vaja – 5 V annab D105.

  • Info

    Rõhuandur veele, õhule, gaasile | 0–1,2 MPa (12 bar) | 0,5–4,5 V | G1/4 | analoogsisend | impulssanalüsaatorile D105 | smart-MAIC | G1/4

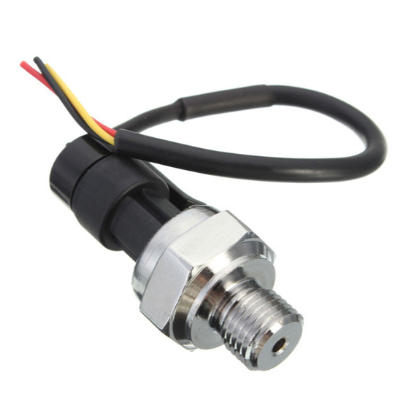

    G1/4 on terasest rõhuandur vee-, õhu- ja gaasisüsteemidele kuni 1,2 MPa (12 bar). See keeratakse G1/4 pessa ja ühendatakse smart-MAIC D105 impulssanalüsaatori analoogsisendisse. Andur muundab rõhu 0,5–4,5 V pingeks, mille D105 arvutab ümber baarideks.

    Peamine mõte:
    Rõhk on üks esimesi märke, et süsteemis on midagi valesti: küttesüsteemi rõhk langeb, pump seiskub, filter ummistub, suruõhuvõrk lekib. Selle anduriga näete seda pilves ja saate teavituse, mitte ei saa sellest teada pärast riket. Eraldi toidet pole vaja – andurit toidab D105.
    Vahemik
    0–1,2 MPa / 12 bar
    Väljund
    0,5–4,5 V DC
    Täpsus
    ±3 %
    Toide
    5 V DC D105-st

    Ühendamine D105-ga ja integreerimine

    • Analoogsisend 0,1–18 V DC – Signaali (kollane) juhe ühendatakse D105 klemmiga 5 (ADC). Anduri väljund 0,5–4,5 V jääb tublisti alla 18 V piiri.
    • Toide D105-st – Punane juhe klemmi 6 (+5 V), must klemmi 1 (GND). Eraldi toiteallikat pole vaja.
    • Ümberarvutus – Juhtpaneeli aritmeetilises tehtes: bar = (U − 0,5) × 3. Relee või teavituse piiri pinge: U = (bar + 1,5) / 3.
    • Pilv, MQTT, API – Rõhk kuvatakse graafikul, edastatakse MQTT ja API kaudu ning võib juhtida D105 releed.

    Tööpõhimõte

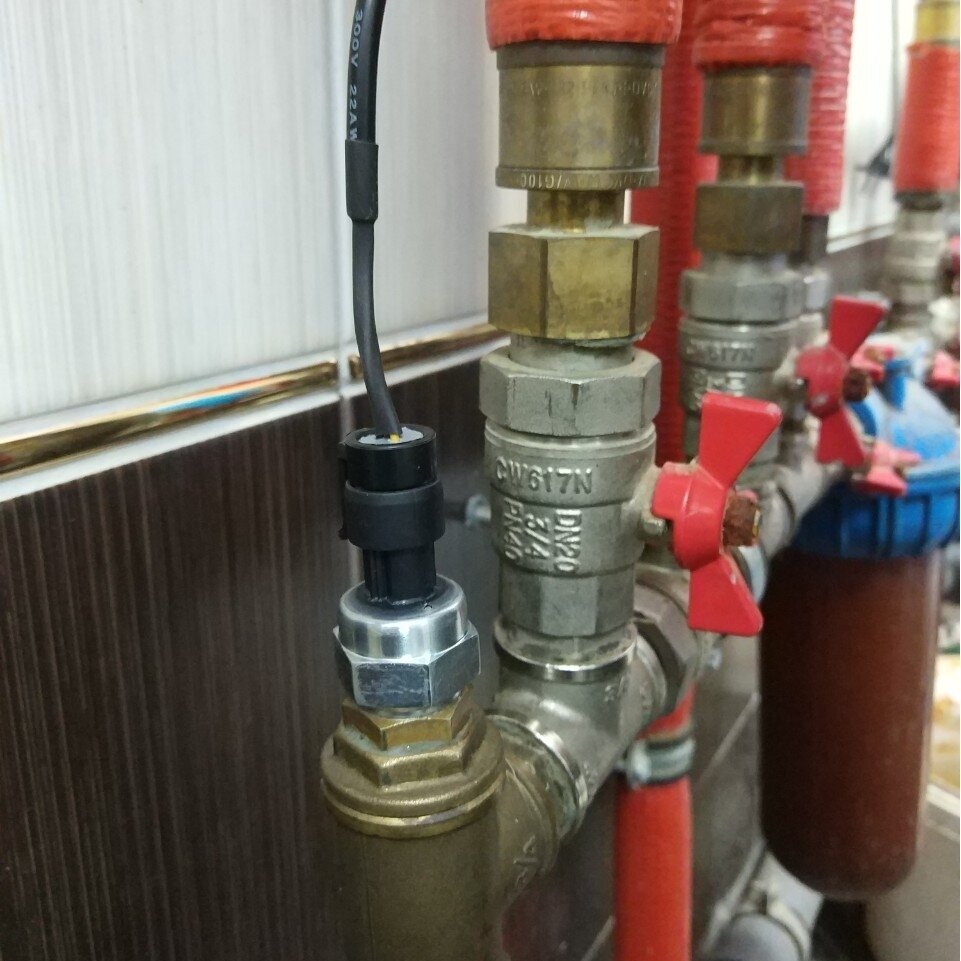

    Andur keeratakse G1/4 pessa (T-liitmikku, manomeetri kohale või kollektorisse) ja tihendatakse. Juhtmed ühendatakse D105-ga: must 1 (GND), kollane 5 (ADC), punane 6 (+5 V).

    Kui rõhk tõuseb 0-lt 12 barini, muutub anduri väljundpinge lineaarselt 0,5-lt 4,5 V-ni – 1 V vastab 3 barile. D105 mõõdab pinget analoogsisendiga.

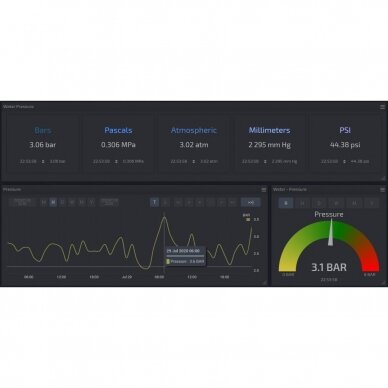

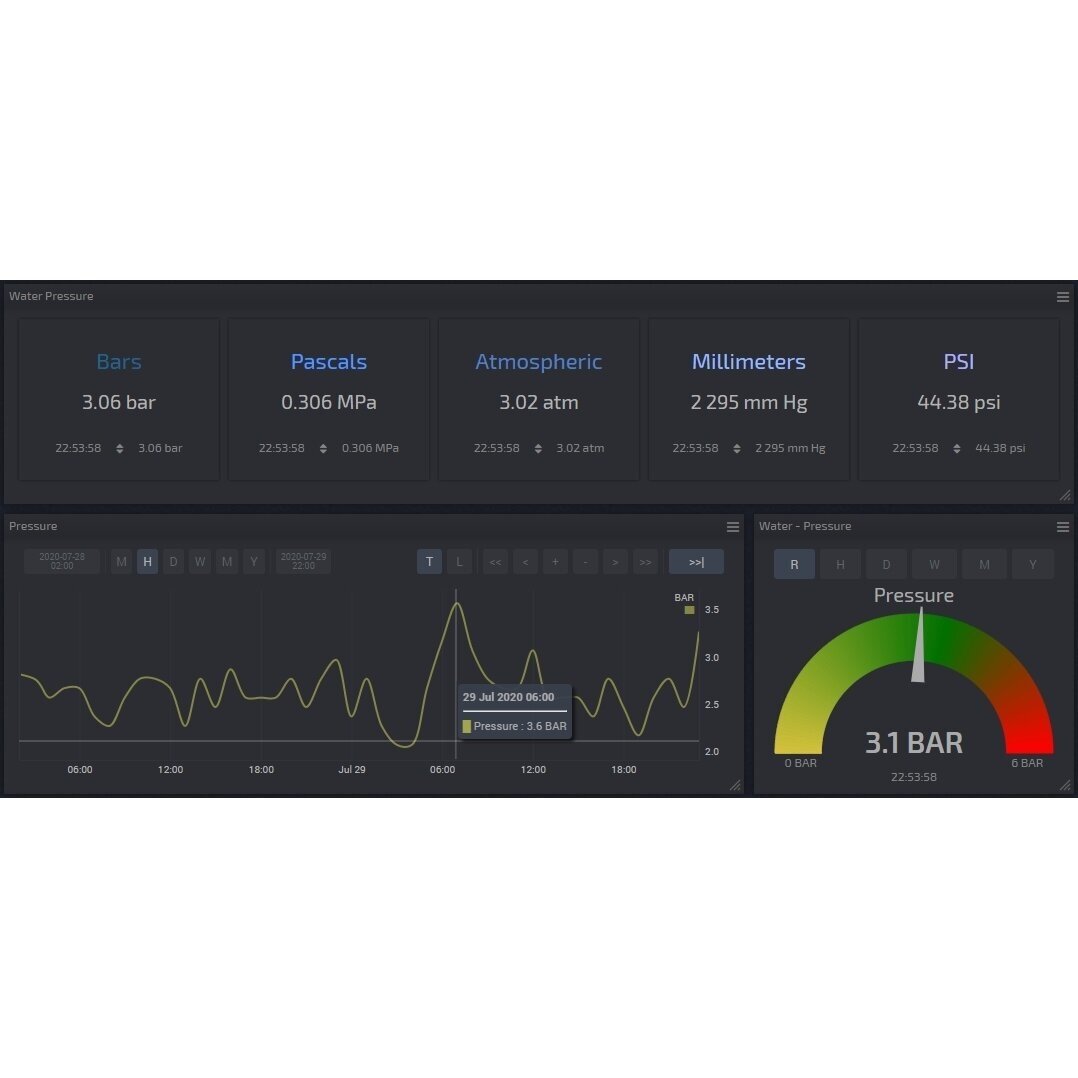

    Juhtpaneelil teisendab valem pinge baarideks (või MPa, psi); näete hetkerõhku, ajalugu ja saate teavituse, kui rõhk väljub seatud piiridest.

    Milleks on G1/4 rõhuandur kasulik?
    See on lihtsaim viis lisada D105 süsteemi rõhu jälgimine: kolm juhet, toide D105-st endast, üks valem. Rõhu ajalugu aitab leida lekkeid, pumba või hüdrofoori rikkeid enne, kui neist saab avarii.

    Tehnilised andmed

    Toote tüüp Rõhuandur veele, õhule, gaasile
    Tootja / mudel smart-MAIC / G1/4
    Töörõhk 0–1,2 MPa / 12 bar / 175 psi
    Täpsus ±3 %
    Ülekoormusrõhk 2,4 MPa
    Väljundsignaal 0,5–4,5 V DC
    Toide 5 V DC
    Töötemperatuur 0…+85 °C
    Keere G1/4
    Materjal teras
    Ühendamine D105-ga analoogsisend (klemm 5), toide klemmist 6 (+5 V), GND – klemm 1

    Põhifunktsioonid

    • Rõhu mõõtmine 0–12 bar – sobib veevarustusele, küttele, suruõhule.
    • Lineaarne 0,5–4,5 V väljund – lihtne ümberarvutus: 1 V = 3 bar.
    • Toide D105-st – täiendavat toiteallikat pole vaja.
    • Ülekoormustaluvus kuni 2,4 MPa – talub lühiajalisi hüdraulilisi lööke kuni kahekordse vahemikuni.
    • Piirid ja teavitused – D105 teatab liiga madalast või kõrgest rõhust ja võib juhtida releed.
    • Kuvamine bar, MPa, psi – ühiku valite juhtpaneeli valemiga.

    Mille poolest erineb sarnastest toodetest?

    • Taseme andur mH2O – Sukeldatakse vette ja näitab taset 0…10 m, kasutab sama analoogsisendit, kuid vajab 24 V DC toidet; G1/4 keeratakse torustikku ja seda toidab D105.
    • Vooluandur DN15 – Mõõdab mitte rõhku, vaid läbivoolanud kogust (impulsid) ja ühendatakse impulsisisendisse – koos G1/4-ga näitab nii rõhku kui ka tarbimist.
    • TDS Level – Kasutab samuti D105 analoogsisendit, seega ei tööta ühes D105-s koos G1/4-ga – iga analoogandur vajab eraldi D105-t.

    Kus kasutatakse?

    • küttesüsteemi rõhu kontroll
    • hüdrofoori ja pumplate jälgimine
    • veevarustuse sisendrõhk kortermajas või ettevõttes
    • suruõhuvõrgud ja kompressorid
    • niisutussüsteemid ja filtrite ummistumise kontroll
    • tehnoloogilised veeringid tootmises

    Kasutamine vastavalt vajadusele

    Korteriühistu haldurile.
    Näeb kütte ja veevarustuse rõhku kaugelt ja saab teavituse, kui see langeb alla normi.
    Puurkaevuga maja omanikule.
    Jälgib hüdrofoori rõhku ja märkab õigel ajal, et pump käivitub liiga tihti või ei saavuta enam rõhku.
    Tootmisettevõtte mehaanikule.
    Jälgib suruõhuvõrgu rõhku ja tuvastab ajaloo põhjal lekkeid või kompressori probleeme.

    Praktiline kasutus

    Kui gaasikatlaga majas langeb talvel küttesüsteemi rõhk, mõõdab G1/4 andur D105 küljes pidevalt rõhku ja saadab teavituse, kui see langeb alla 1 bari. Omanik täidab süsteemi enne, kui katel madala rõhu tõttu seiskub.

    Plussid

    • eraldi toidet pole vaja – 5 V annab D105
    • lihtne kolmejuhtmeline ühendus
    • lineaarne signaal ja selge valem
    • ülekoormusrõhk 2,4 MPa
    • terasest korpus ja standardne G1/4 keere
    • andmed pilves, teavitused ja relee juhtimine

    Miinused / piirangud

    • D105-l on üks analoogsisend – koos mH2O, TDS, pH või TEMT6000 anduriga ühes D105-s seda kasutada ei saa
    • täpsus ±3 % – sobib jälgimiseks, kuid mitte arvestuseks ega kalibreerimiseks
    • töötemperatuur kuni +85 °C – otse auru- või ülekuumendatud vee liinidel ei sobi
    • vahemik kuni 12 bar – kõrgema rõhuga süsteemidele valige muu 0–10 V andur eraldi toitega

    Ohutus- ja paigaldusjuhised

    • Enne anduri paigaldamist või eemaldamist vähendage süsteemi rõhk nullini.
    • Tihendage keere süsteemile sobiva materjaliga ja ärge pingutage üle.
    • Gaasisüsteemides usaldage paigaldus atesteeritud spetsialistile ja järgige gaasiseadmete eeskirju.
    • Ärge ajage juhtmeid segi: +5 V ainult klemmi 6, signaal klemmi 5.
    • Paigaldage signaalikaabel 230 V juhtmetest eraldi, et vähendada häireid.

    Kiire valikujuhend

    0–12 bar
    0,5–4,5 V
    5 V D105-st
    G1/4
    Sobib, kui on vaja:
    • jälgida kaugelt rõhku vee-, kütte- või õhusüsteemis
    • saada teavitus rõhu langusest
    • lihtsat ühendust ilma täiendava toiteta
    Kontrollige enne kasutamist:
    • kas D105 analoogsisend on vaba
    • kas süsteemi rõhk ei ületa 12 bari
    • kas keskkonna temperatuur ei ületa +85 °C
    Oluline meeldetuletus: Andur töötab ainult D105-ga ja hõivab selle ainsa analoogsisendi. See ei asenda kaitseklappi ega ole rõhukaitseseade.

    KKK

    Millisesse D105 sisendisse andur ühendatakse?
    Analoogsisendisse – klemm 5 (ADC); toide klemmist 6 (+5 V), GND – klemm 1.
    Kas on vaja eraldi toiteallikat?
    Ei, 5 V toite annab D105 ise.
    Kuidas teisendada pinge baarideks?
    bar = (U − 0,5) × 3; valem sisestatakse juhtpaneeli aritmeetilisse tehtesse.
    Kas saab mõõta gaasi rõhku?
    Tootja märgib, et andur on mõeldud veele, õhule ja gaasile; gaasisüsteemides paigaldage kehtivate eeskirjade järgi.
    Kas ühe D105-ga saab ühendada kaks rõhuandurit?
    Ei, D105-l on üks analoogsisend; teise anduri jaoks on vaja teist D105-t.
    Mida andur näitab 0 bari juures?
    Umbes 0,5 V; valem tingimusega U > 0,5 näitab 0 bar.

    Rõhuandur G1/4 smart-MAIC D105 analüsaatorile

    G1/4 rõhuandur mõõdab vee, õhu ja gaasi rõhku 0–1,2 MPa (12 bar) ning ühendatakse smart-MAIC D105 analoogsisendisse, toide D105-st. Sobib kütte-, veevarustus- ja suruõhusüsteemidele.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
