    Tuulekiiruse andur – anemomeeter | 0,4…30 m/s | 12–24 V DC | RS485 Modbus RTU | impulssanalüsaatorile D105 | smart-MAIC | T4W

    Tootekood: T4W
    Küsi
    Hind 115.66 € KM-ga
    ( 95.59 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Kausanemomeeter T4W mõõdab tuulekiirust 0,4…30 m/s täpsusega ±3 %. Ühendatakse smart-MAIC D105 RS485 sisendisse Modbus RTU protokolliga. Toide 12–24 V DC ei kuulu komplekti.

  • Info

    Tuulekiiruse andur – anemomeeter | 0,4…30 m/s | 12–24 V DC | RS485 Modbus RTU | impulssanalüsaatorile D105 | smart-MAIC | T4W

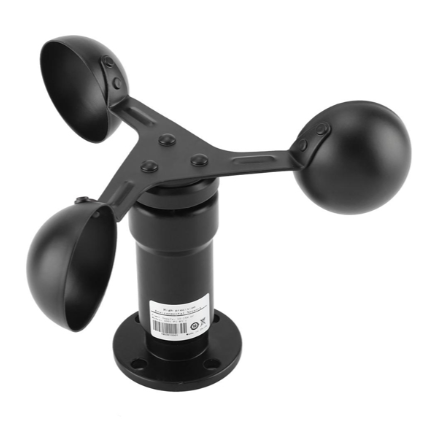

    T4W on alumiiniumsulamist anemomeeter, mis mõõdab tuulekiirust vahemikus 0,4…30 m/s. See on mõeldud smart-MAIC D105 impulssanalüsaatorile ja ühendatakse selle RS485 sisendisse. Sobib kohalikuks ilmajaamaks, katuse või territooriumi jälgimiseks.

    Peamine mõte:
    D105 süsteemis muutub tuulekiirus samasuguseks andmeks nagu vee- või gaasitarbimine: näete seda pilves, saate teavitusi ja saate selle järgi juhtida D105 releed. Andur saadab digitaalse väärtuse RS485 Modbus RTU kaudu, seega pole vaja analoogpinget ümber arvutada. Vaja on vaid eraldi 12–24 V DC toiteallikat.
    Vahemik
    0,4…30 m/s
    Täpsus
    ±3 %
    Liides
    RS485 Modbus RTU
    Toide
    12–24 V DC (ei kuulu komplekti)

    Ühendamine D105-ga ja integreerimine

    • RS485 sisend (Modbus RTU) – Anduri A / B juhtmed ühendatakse D105 RS485 klemmidega (A / B, klemmid 11). D105 menüüs Counter Config seadistatakse RS485 liides tuuleandurile.
    • Toide 12–24 V DC – D105 seda pinget ei anna – vaja on eraldi DIN-liistule või pistikuga 12–24 V DC toiteallikat (ei kuulu komplekti).
    • Andmed D105-s – Tuulekiirus salvestatakse parameetrisse [T4] meetrites sekundis; seda saab kuvada graafikul ning kasutada teavituste ja relee tingimustes.
    • Pilv, MQTT, API – Andmed liiguvad tasuta smart-MAIC pilve ning on saadaval MQTT ja API kaudu (intervall 60 s, Extended-iga 5 s).

    Tööpõhimõte

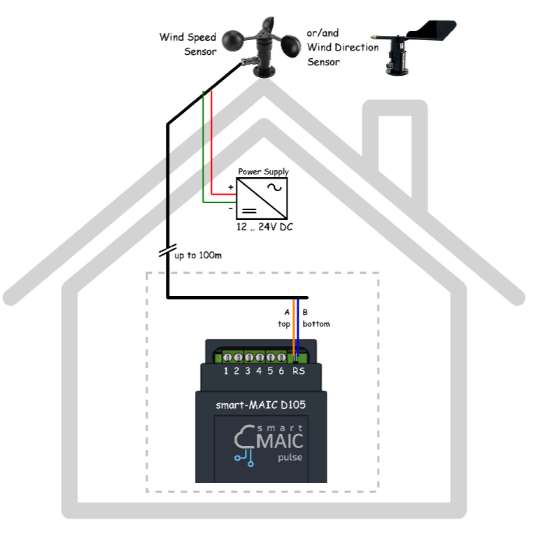

    Anemomeeter paigaldatakse avatud kohta mastile või kronsteinile, eemale hoone tekitatud keeristest. Kaabel viiakse kilbini: A / B juhtmed D105 RS485 klemmidesse, toitejuhtmed 12–24 V DC toiteallikasse.

    Tuul pöörab kausse, andur arvutab kiiruse ja esitab selle Modbus RTU registris. D105 loeb väärtust perioodiliselt RS485 kaudu ja salvestab selle parameetrisse [T4].

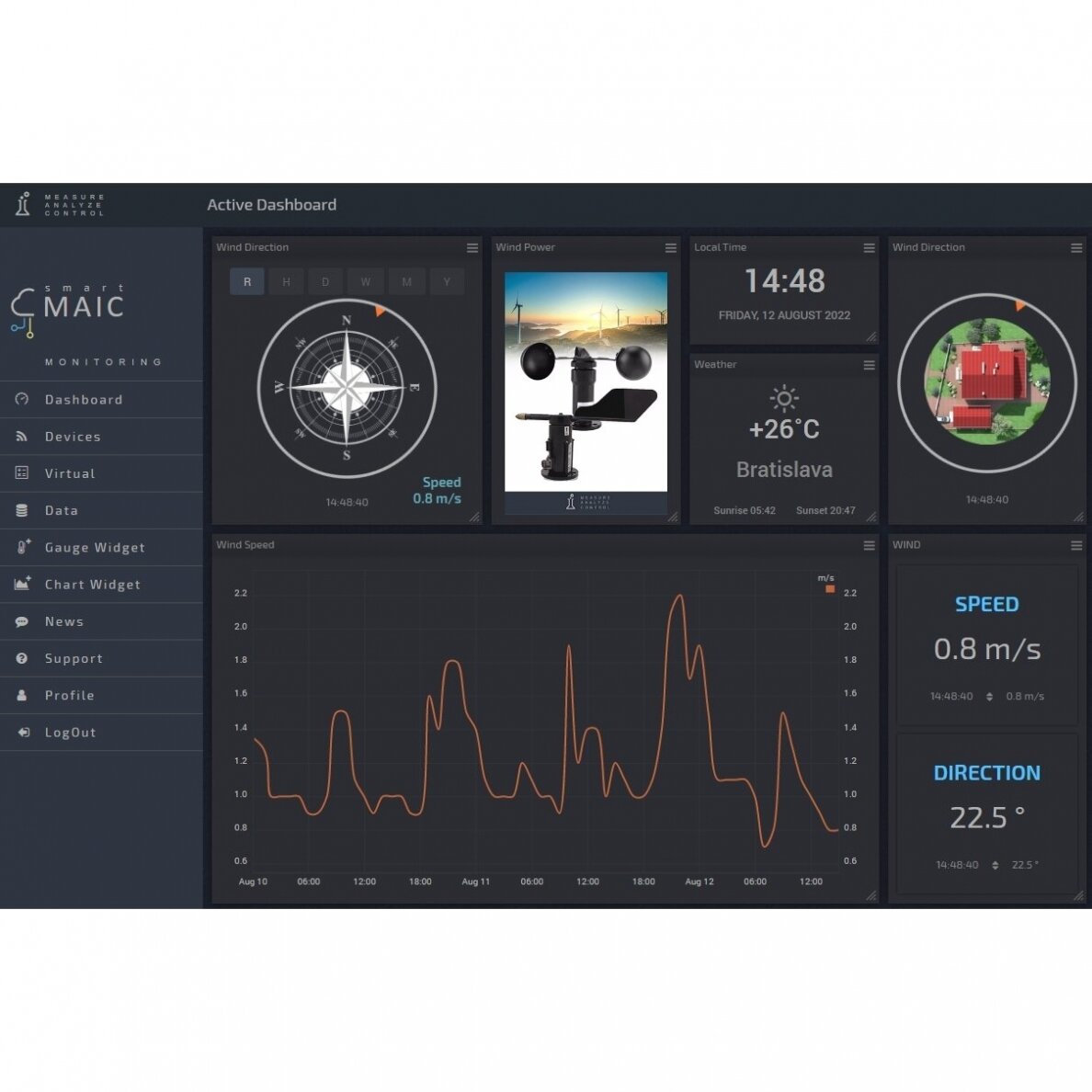

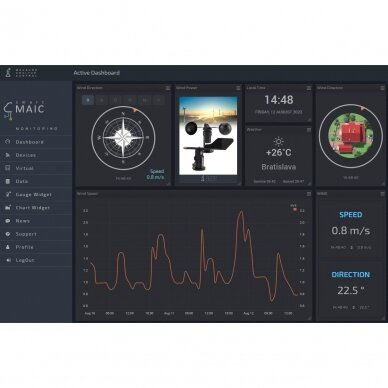

    Pilves näete hetke- ja ajaloolist tuulekiirust m/s, saate määrata piiri teavitusele või relee rakendumisele ning samad andmed on saadaval MQTT ja API kaudu.

    Milleks on T4W kasulik?
    See võimaldab lisada tuule jälgimise samasse D105 süsteemi, mis juba arvestab vett, gaasi või soojust. Üks juhtpaneel, üks ajalugu, ühed teavitusreeglid – ilma eraldi ilmajaama tarkvarata.

    Tehnilised andmed

    Toote tüüp Tuulekiiruse andur – kausanemomeeter
    Tootja / mudel smart-MAIC / T4W
    Mõõtevahemik 0,4…30 m/s
    Täpsus ±3 %
    Lahutusvõime 0,1 m/s
    Mõõtenurk 360°
    Liides RS485 Modbus RTU
    Toide 12–24 V DC (ei kuulu komplekti)
    Töötemperatuur −40…+50 °C
    Töökeskkonna niiskus kuni 100 % RH
    Kaitseaste IP45
    Korpuse materjal alumiiniumsulam
    Ühendamine D105-ga RS485 sisend (A / B), parameeter [T4]

    Põhifunktsioonid

    • Tuulekiiruse mõõtmine 0,4…30 m/s – nõrgast tuulest tormipuhanguteni.
    • Digitaalne RS485 Modbus RTU liides – väärtus edastatakse otse m/s, ilma pinge ümberarvutuseta.
    • Lahutusvõime 0,1 m/s – piisav trendide ja piirväärtuste jaoks.
    • Ajalugu smart-MAIC pilves – graafikud ja aruanded koos teiste D105 andmetega.
    • Teavitused ja relee juhtimine – D105 relee võib rakenduda seatud kiiruse ületamisel.
    • MQTT ja API – andmeid saab edastada koduautomaatikasse, BMS-i või oma süsteemi.

    Mille poolest erineb sarnastest toodetest?

    • T5W tuulesuuna andur – T5W näitab suunda (16 suunda), T4W kiirust. Koos annavad need täieliku tuule jälgimise sama D105 RS485 sisendi kaudu.
    • D105 Solar – Mõõdab päikesekiirgust W/m², samuti RS485 kaudu ja 12–24 V DC toitega – täiendab ilmajaama, kuid tuult ei mõõda.
    • D280 – Õhu temperatuur, niiskus ja rõhk 1-Wire sisendi kaudu, toide D105-st – sise- ja välikliima jaoks, mitte tuule jaoks.

    Kus kasutatakse?

    • kohalik ilmajaam talus või maakohas
    • kasvuhoonete ja angaaride jälgimine
    • markiiside, ruloode või katuseakende kaitse tuule eest
    • tuule jälgimine ehitusplatsil ja kraanade tsoonis
    • tuuleolude mõõtmine enne väikese tuulegeneraatori paigaldamist
    • koolide ja teadusprojektide jaamad

    Kasutamine vastavalt vajadusele

    Talu või kasvuhoone omanikule.
    Näeb, millal tuul ületab piiri, ja sulgeb õigel ajal aknad või ventilatsiooniavad.
    Ehitustööde juhile.
    Saab teavituse, kui tuul jõuab kõrgustöödeks ohtliku kiiruseni, ja tal on ajalugu aruannete jaoks.
    Koduautomaatika entusiastile.
    Edastab MQTT kaudu tuulekiiruse oma süsteemi ja automatiseerib markiisid või rulood.

    Praktiline kasutus

    Kui kasvuhoone katuseakendel on ajamid ja tugev tuul võib need murda, jälgib T4W koos D105-ga pidevalt tuulekiirust. Seatud piiri ületamisel annab D105 relee vaherelee või kontaktori kaudu käsu aknad sulgeda ja omanik saab teavituse.

    Plussid

    • digitaalne RS485 Modbus RTU liides – pinge kalibreerimine pole vajalik
    • lai vahemik 0,4…30 m/s
    • töötemperatuur alates −40 °C
    • alumiiniumsulamist korpus välitingimusteks
    • andmed samas smart-MAIC pilves kui teised D105 mõõtmised
    • saab juhtida D105 releed ja saata teavitusi

    Miinused / piirangud

    • vaja on eraldi 12–24 V DC toiteallikat – D105 seda ei anna
    • kaitseaste IP45 – paigaldage nii, et vesi ei koguneks ühenduste piirkonda
    • mõõdab ainult kiirust; suuna jaoks on vaja T5W andurit
    • D105-l on üks RS485 liides – mitme RS485 anduri (T5W, D105 Solar, CO2) kombineerimisel kontrollige ühilduvust eelnevalt

    Ohutus- ja paigaldusjuhised

    • Paigaldage avatud kohta, vähemalt mõni meeter takistustest kõrgemale, et hoone ei moonutaks õhuvoolu.
    • Tehke kõrgustöid ohutusnõudeid järgides ja vaikse ilmaga.
    • Maandage mast ja võimaluse korral kaitske RS485 liini liigpingete eest.
    • Ühendage toiteallika miinus ja D105 GND tootja skeemi järgi; ärge ühendage 12–24 V D105 signaaliklemmidega.
    • D105 relee on mõeldud kuni 50 W koormusele – ajamite ja mootorite jaoks kasutage vahereleed või kontaktorit.

    Kiire valikujuhend

    0,4…30 m/s
    ±3 %
    RS485 Modbus RTU
    12–24 V DC
    Sobib, kui on vaja:
    • jälgida tuulekiirust reaalajas
    • kaitsta seadmeid automaatselt tugeva tuule eest
    • koguda tuule ajalugu koos teiste D105 andmetega
    Kontrollige enne kasutamist:
    • kas teil on 12–24 V DC toiteallikas
    • kas D105 RS485 sisend pole teise seadme poolt hõivatud
    • kas paigalduskoht on avatud ja hoolduseks ligipääsetav
    Oluline meeldetuletus: T4W ei tööta ilma D105-ta ja eraldi 12–24 V DC toiteta. See ei asenda sertifitseeritud meteoroloogiajaama, kui on vaja ametlikke mõõtmisi.

    KKK

    Millisesse D105 sisendisse T4W ühendatakse?
    RS485 sisendisse (A / B klemmid), valides D105 seadetes tuuleanduri režiimi.
    Kas D105 toidab anemomeetrit?
    Ei, vaja on eraldi 12–24 V DC toiteallikat, mis ei kuulu komplekti.
    Kas seda saab ühendada koos tuulesuuna anduriga T5W?
    Jah, tootja juhend kirjeldab mõlema anduri ühendamist D105-ga; kiirus salvestatakse [T4], suund [T5].
    Mis ühikutes tuulekiirust näidatakse?
    Meetrites sekundis (m/s), lahutusvõime 0,1 m/s.
    Kas tuule järgi saab seadmeid juhtida?
    Jah, D105 relee (kuni 50 W) võib rakenduda seatud tuulekiiruse piiril; suurema koormuse jaoks kasutage kontaktorit.
    Kas andurit saab ühendada otse võrguanalüsaatoriga D103?
    Ei, andurid ühendatakse D105-ga, mitte D101 / D103-ga.

    Tuulekiiruse andur T4W smart-MAIC D105 analüsaatorile

    Anemomeeter T4W mõõdab tuulekiirust 0,4…30 m/s ja edastab selle RS485 Modbus RTU kaudu smart-MAIC D105-le. Sobib ilmajaamadele, kasvuhoonetele ja seadmete kaitseks tuule eest.
