    Süsinikdioksiidi (CO2) andur | 0…5000 ppm | ±50 ppm | RS485 | impulssanalüsaatorile D105 | smart-MAIC | CO2-5000

    Tootekood: CO2-5000
    Küsi
    Hind 65.63 € KM-ga
    ( 54.24 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Süsinikdioksiidi kontsentratsiooni andur RS485 (Modbus RTU) liidesega smart-MAIC D105 analüsaatorile. Mõõdab 0…5000 ppm täpsusega ±50 ppm, toide 5 V. Võimaldab jälgida siseõhu kvaliteeti ja juhtida ventilatsiooni D105 relee kaudu.

  • Info

    Süsinikdioksiidi (CO2) andur | 0…5000 ppm | ±50 ppm | RS485 | impulssanalüsaatorile D105 | smart-MAIC | CO2-5000

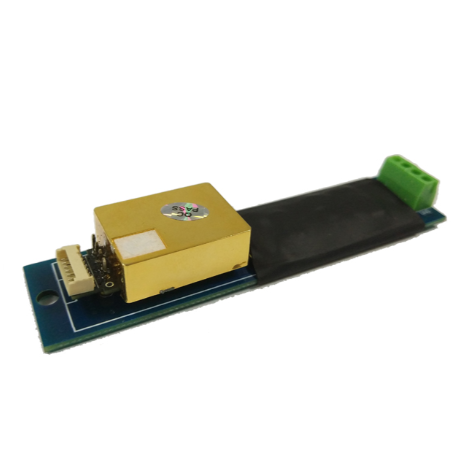

    CO2-5000 on RS485 liidesega süsinikdioksiidi kontsentratsiooni andur, mis on mõeldud smart-MAIC D105 impulssanalüsaatorile. See mõõdab CO2 sisaldust õhus miljondikosades (ppm) ja edastab väärtuse digitaalselt Modbus RTU protokolli kaudu.

    Peamine mõte:
    CO2 kontsentratsioon on otsene näitaja, kas ventilatsioon on piisav: kui inimesi on palju ja õhuvahetus on liiga väike, tõuseb ppm ning langevad tähelepanu ja töövõime. CO2-5000-ga näitab D105 tegelikku olukorda ja saab relee kaudu ise ventilatsiooni sisse lülitada. Andur ühendatakse RS485-ga, seega jääb 1-Wire sisend vabaks DHT22 temperatuuri ja niiskuse jaoks.
    Vahemik
    0…5000 ppm
    Täpsus
    ±50 ppm
    Liides
    RS485, Modbus RTU
    Soojenemine
    3 min

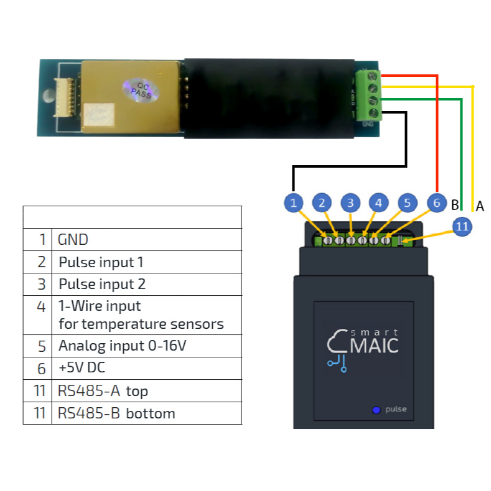

    Ühendamine D105-ga ja integreerimine

    • RS485 sisend (klemmid 11) – Anduri A ja B juhtmed ühendatakse D105 RS485 klemmidega (A – ülemine, B – alumine), side 9600 bps. D105 RS485 seadetes valitakse režiim „CO2 Sensor“.
    • Toide 5 V – VCC – D105 klemm 6 (+5 V), GND – klemm 1. Vool alla 60 mA, tipp 150 mA. Eraldi toiteallikat pole vaja.
    • Andmed ja automaatika – CO2 väärtus edastatakse smart-MAIC pilve, API-sse ja MQTT-sse. Ppm läve järgi saab saata teavitusi ja juhtida D105 releed.

    Tööpõhimõte

    Andur paigaldatakse ruumis hingamistsooni kõrgusele, eemale akendest, ustest ja otsesest ventilatsioonivoolust. Neli juhet (VCC, GND, A, B) viiakse D105-ni.

    Pärast toite sisselülitamist vajab andur umbes 3 min soojenemiseks, seejärel mõõdab see pidevalt CO2 kontsentratsiooni ja edastab selle D105-le RS485 Modbus RTU kaudu.

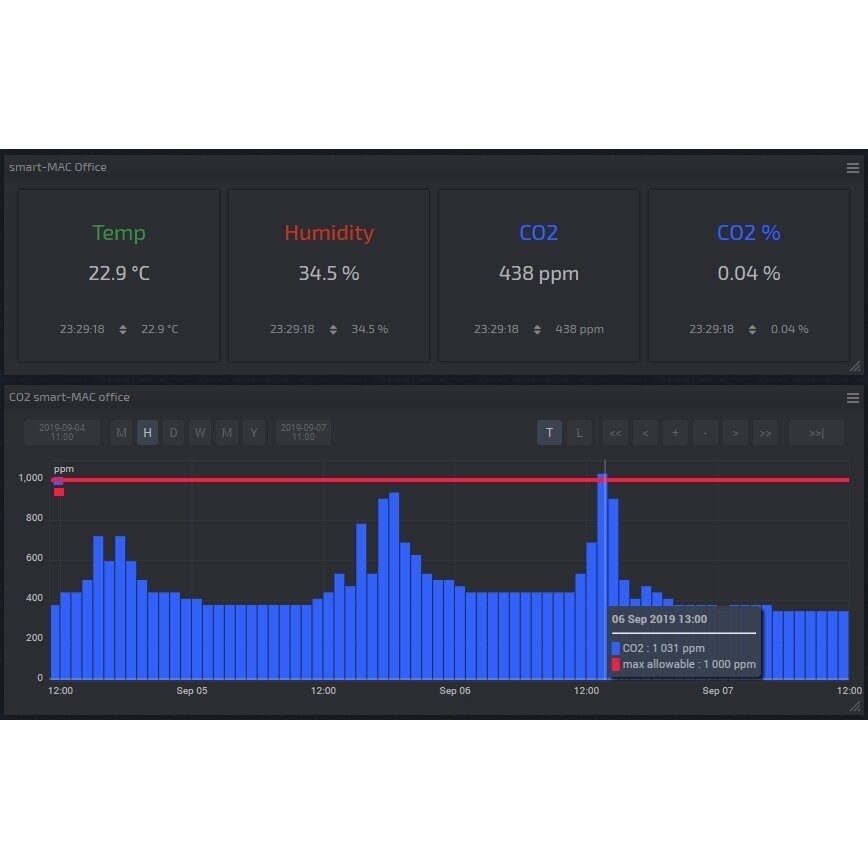

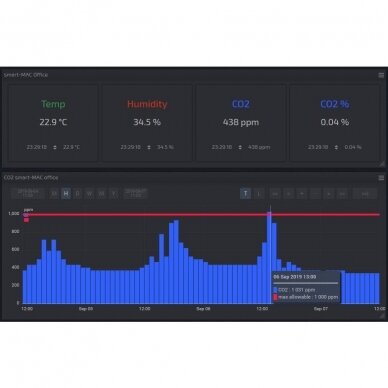

    Pilves näete CO2 kõverat ja ajalugu ning saate seadistada näiteks 1000 ppm läve teavituseks või D105 relee sisselülitamiseks, mis käivitab ventilaatori või ventilatsiooniseadme suurema kiiruse.

    Miks valida CO2-5000?
    See muudab D105 automaatikaga õhukvaliteedi monitoriks: üks seade mõõdab CO2, saab juhtida ventilatsiooni ja loeb samal ajal arvestite impulsse. Koos DHT22-ga saate ruumi sisekliimast tervikpildi.

    Tehnilised andmed

    Toote tüüp CO2 kontsentratsiooni andur
    Tootja / mudel smart-MAIC / CO2-5000
    Mõõtevahemik 0…5000 ppm
    Täpsus ±50 ppm
    Liides RS485, Modbus RTU
    Soojenemisaeg 3 min
    Toide 5 V DC
    Vool < 60 mA, tipp 150 mA
    Töötemperatuur 0…+50 °C
    Töökeskkonna niiskus 0…90 % RH
    Kontaktid VCC (+5 V), A, B, GND
    Ühendamine D105-ga RS485 klemmid 11 (A / B), režiim „CO2 Sensor“; VCC – 6, GND – 1

    Põhifunktsioonid

    • CO2 mõõtmine 0…5000 ppm – välisõhu tasemest kuni halvasti ventileeritud ruumideni.
    • Digitaalne RS485 side – häirekindel, ilma analoogteisenduseta.
    • Relee juhtimine ppm järgi – ventilaator või ventilatsiooniseade lülitub automaatselt sisse.
    • Teavitused – teate, millal ruumi tuleb tuulutada.
    • Ajalugu pilves – näete, millal ja kus on õhk kõige halvem.
    • Ühildub DHT22-ga – 1-Wire sisend jääb vabaks temperatuuri ja niiskuse jaoks.

    Mille poolest erineb sarnastest toodetest?

    • DHT22 – Mõõdab temperatuuri ja niiskust 1-Wire kaudu; ei konkureeri CO2-5000-ga sisendi pärast, seega kasutatakse neid sageli koos.
    • T4W / T5W – Ühendatakse samuti RS485-ga, kuid D105 RS485 režiim on üks – CO2 andur või tuuleandurid, mitte mõlemad.
    • D280 – Mõõdab temperatuuri, niiskust ja rõhku, kuid mitte õhukvaliteeti; CO2 taset see ei näita.

    Kus kasutatakse?

    • Kontorid ja avatud tööruumid
    • Koolide klassiruumid ja auditooriumid
    • Nõupidamis- ja konverentsisaalid
    • Kasvuhooned, kus jälgitakse CO2 taset
    • Seenekasvatusruumid
    • Loomade ja lindude pidamise ruumid
    • Spordisaalid ja heaolukeskused

    Kasutamine vastavalt vajadusele

    Kooli või kontori majandusjuhatajale.
    Näete, millistes ruumides on õhk halb, ja saate andmete põhjal planeerida tuulutamist või ventilatsiooni remonti.
    Kasvuhoone või seenefarmi omanikule.
    CO2 tase reaalajas ja ajaloos – lihtsam hoida kasvuks sobivaid tingimusi.
    Ventilatsiooni paigaldajale.
    Objektiivsed ppm andmed enne ja pärast ventilatsiooniseadme paigaldamist – tõend kliendile, et süsteem töötab.

    Praktiline kasutus

    Kui konverentsiruumis kurdavad inimesed pärast tunnist koosolekut umbsuse üle, ühendage D105-ga CO2-5000 ja D105 relee väljatõmbeventilaatori juhtimisega. Seejärel seadistage tingimus lülitada ventilaator sisse, kui CO2 ületab näiteks 1000 ppm, ning ajaloos näete, kuidas kontsentratsioon langeb.

    Plussid

    • Lai vahemik 0…5000 ppm, täpsus ±50 ppm
    • Digitaalne RS485 Modbus RTU liides
    • Toide 5 V D105-st, ilma lisaplokita
    • Relee juhtimine CO2 kontsentratsiooni järgi
    • Saab töötada koos DHT22-ga (erinevad sisendid)

    Miinused / piirangud

    • D105 RS485 režiim on üks: CO2 anduri ühendamisel ei saa kasutada T4W / T5W tuuleandureid ega Modbus Server režiimi.
    • Pärast sisselülitamist on vaja umbes 3 min soojenemist, kuni näidud stabiliseeruvad.
    • Töötemperatuur 0…+50 °C – ei sobi talvel õue ega külmkambritesse.
    • Ülempiir 5000 ppm – ei sobi kõrgemate kontsentratsioonide jaoks (nt käärimisruumides).
    • Ei ole sertifitseeritud ohtlike gaaside detektor.

    Ohutus- ja paigaldusjuhised

    • Ühendage andur ainult siis, kui D105 toide on välja lülitatud.
    • Ärge vahetage A ja B juhtmeid – vahetatult side ei tööta.
    • Paigaldage eemale inimeste otsesest hingamisest, akendest ja ventilatsioonivooludest – näidud moonutuvad.
    • Kaitske kondensaadi ja üle 90 % RH niiskuse eest.
    • Paigaldage RS485 liin keerdpaarkaabliga, jõukaablitest eemale.

    Kiire valikujuhend

    0…5000 ppm
    ±50 ppm
    RS485 Modbus RTU
    5 V, D105-st
    Sobib, kui vajate:
    • siseõhu kvaliteedi (CO2) seiret
    • ventilatsiooni juhtimist ppm järgi
    • CO2 koos temperatuuri ja niiskusega ühes D105-s
    Kontrollige enne kasutamist:
    • kas D105 RS485 ei ole kasutusel tuuleandurite või Modbus Server režiimi jaoks
    • kas ruumi temperatuur jääb vahemikku 0…+50 °C
    • kas eeldatav kontsentratsioon ei ületa 5000 ppm
    Oluline meeldetuletus: CO2-5000 töötab ainult D105-ga (mitte D101 või D103-ga) ja on mõeldud õhukvaliteedi jälgimiseks – see ei asenda sertifitseeritud gaasilekke- ega elutähtsat ohutusdetektorit.

    KKK

    Millisesse D105 sisendisse andur ühendatakse?
    RS485 klemmidesse (A / B), valides D105 seadetes režiimi „CO2 Sensor“.
    Kas on vaja eraldi toidet?
    Ei, andur saab 5 V toite D105 klemmilt 6.
    Kas samaaegselt saab ühendada tuuleandureid?
    Ei, D105 RS485 režiim on üks – CO2 andur või tuuleandurid.
    Kas samaaegselt saab ühendada DHT22?
    Jah, DHT22 ühendatakse 1-Wire sisendisse ega sega CO2 andurit.
    Kui kaua andur soojeneb?
    Umbes 3 min pärast toite sisselülitamist.
    Kas see sobib välisõhu mõõtmiseks?
    Ei, töötemperatuur on 0…+50 °C, seega on see mõeldud siseruumidesse.

    CO2-5000 süsinikdioksiidi andur smart-MAIC D105 analüsaatorile

    CO2-5000 mõõdab 0…5000 ppm täpsusega ±50 ppm, ühendatakse D105 RS485 sisendisse ja saab 5 V toite. Õhukvaliteedi seire, teavitused ja ventilatsiooni juhtimine D105 relee kaudu.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
