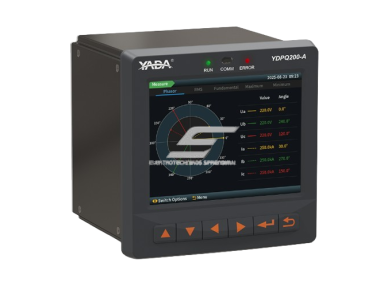

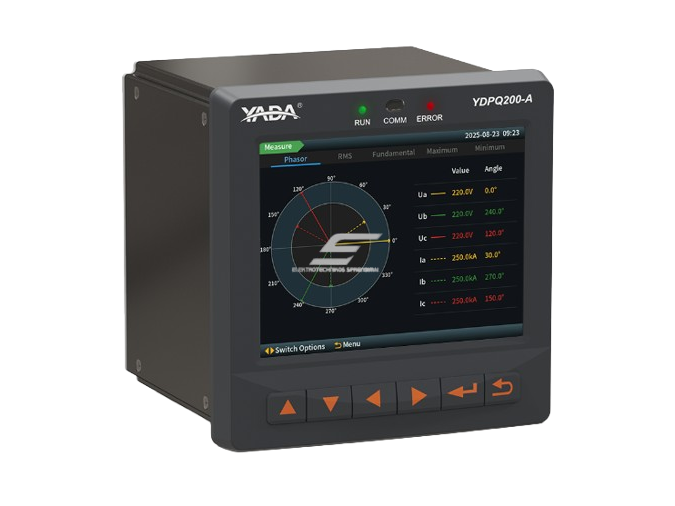

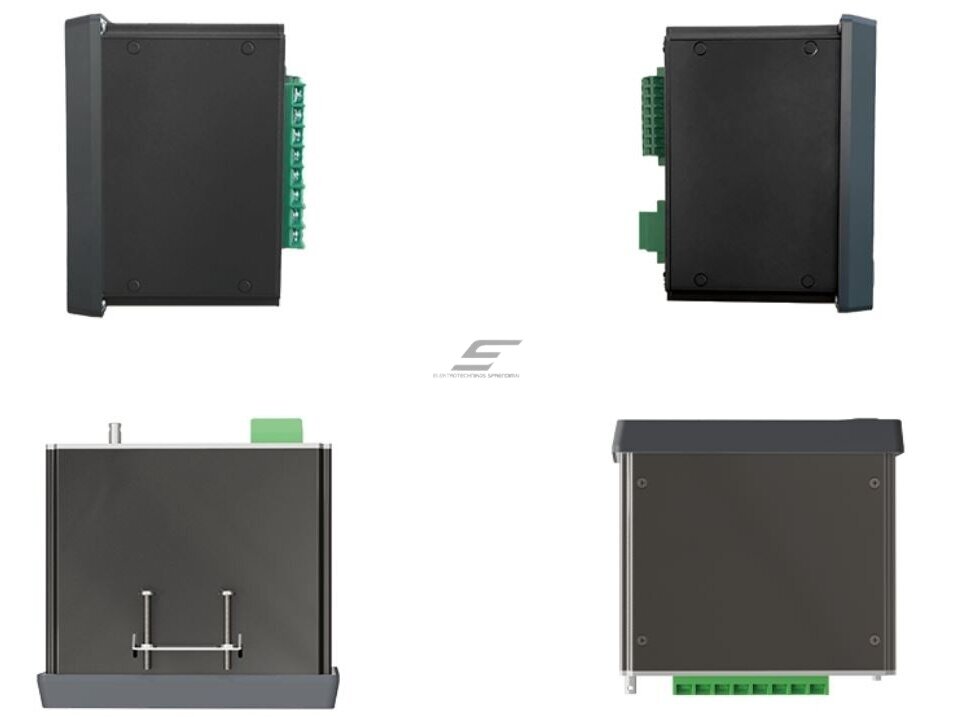

Panelinis | skaitmeninis elektros tinklo 380V analizatorius trifazis | 85-265VAC | 100-330VDC | 16GB | Ethernet | RS485 | RJ45 | Modbus

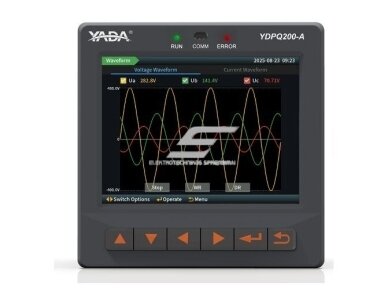

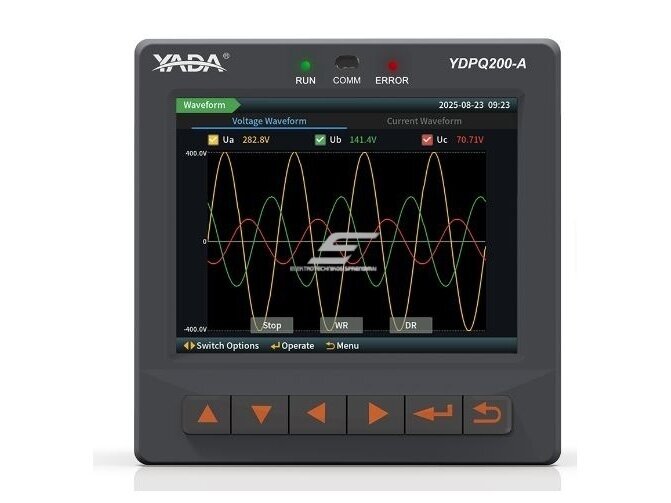

Analizatorius skirtas ne tik baziniams elektros parametrams matuoti, bet ir profesionaliai tinklo kokybės diagnostikai. Įrenginys analizuoja harmonikas ir interharmonikas iki 63-ios eilės, atlieka 1024 mėginių per ciklą diskretizavimą, registruoja įtampos kritimus, pakilimus ir nutrūkimus, gali fiksuoti trumpalaikius iki 20µs trukmės pereinamuosius įvykius, įrašyti bangų formas bei registruoti įvykius su 1ms laiko skiriamąja geba.

Analizatorius registruoja į priekį ir atgal tekančią aktyviąją energiją, reaktyviąją energiją keturiuose kvadrantuose bei pilnutinę energiją. Dėl to jis tinkamas ne tik vartojimo matavimui, bet ir sistemoms, kuriose energija gali tekėti abiem kryptimis, pavyzdžiui, saulės elektrinėms, energijos kaupimo sistemoms ar vietinei generacijai.

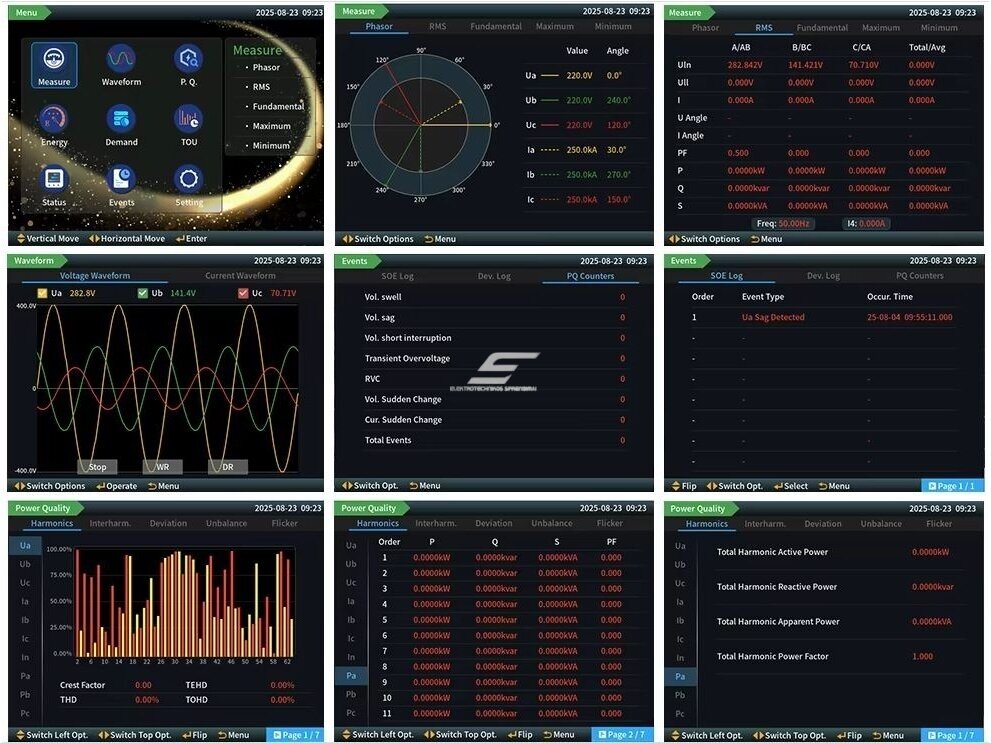

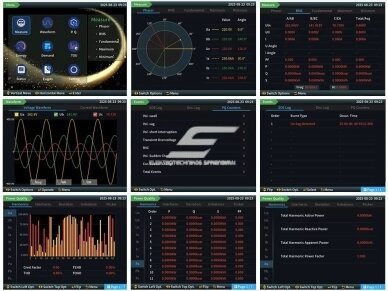

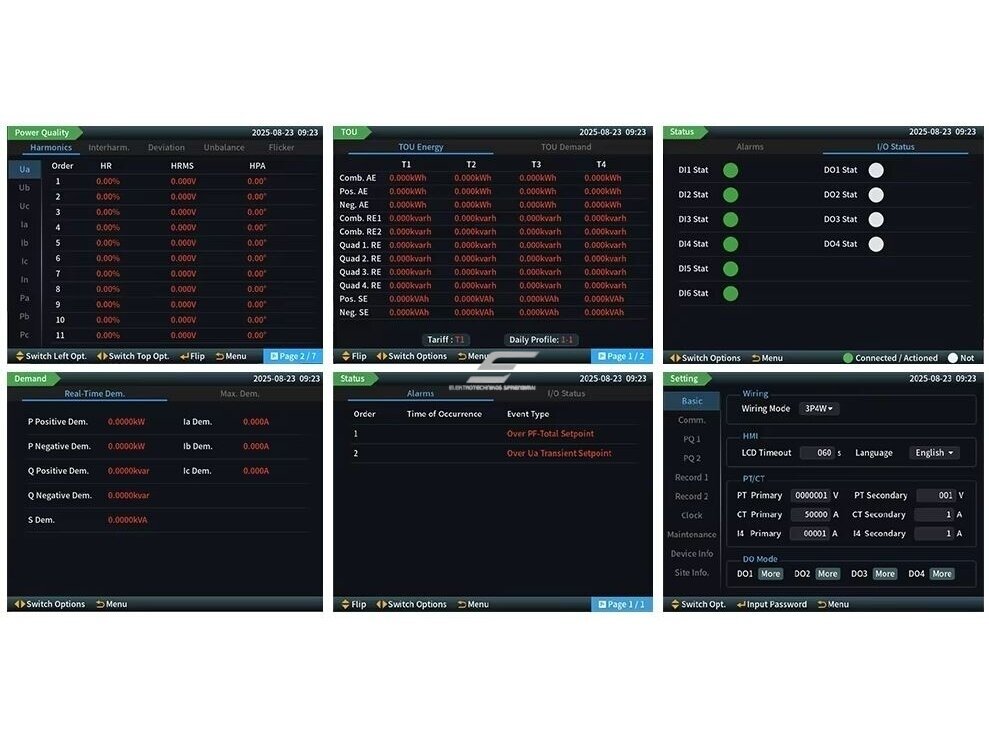

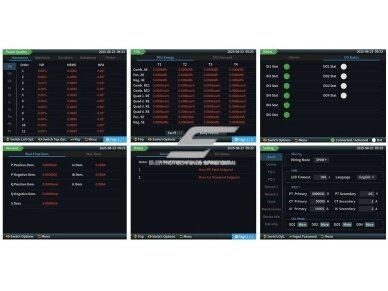

Įrenginys skirtas profesionaliam elektros energijos kokybės stebėjimui ir palaiko IEC 61000-4-30 matavimo metodus bei IEC 61000-4-15 mirgėjimo analizę. Integruotos funkcijos apima harmonikų, interharmonikų, įtampos nuokrypio, dažnio nuokrypio, trifazio disbalanso, įtampos svyravimų, flicker, staigių įtampos pokyčių, įtampos kritimų, pakilimų ir nutrūkimų analizę.

• Class 0.2S aktyviosios energijos apskaita – aukštas tikslumas energijos auditui, apskaitai ir energijos srautų analizei.
• ±0.1% įtampos ir srovės matavimo tikslumas profesionaliai elektros sistemų diagnostikai.
• 63-ios eilės harmonikų ir interharmonikų analizė padeda nustatyti inverterių, UPS, dažnio keitiklių ir kitų nelinijinių apkrovų sukeliamus iškraipymus.
• 1024 mėginių per ciklą užtikrina didelės spartos bangos formos analizę.
• Iki 20µs pereinamųjų procesų fiksavimas leidžia registruoti itin trumpus tinklo sutrikimus.
• 16GB vidinė atmintis skirta ilgalaikiam statistinių ir įvykių duomenų saugojimui.
• PQDIF ir COMTRADE standartiniai duomenų formatai palengvina profesionalią duomenų analizę kitose sistemose.
• 2x Ethernet, 2x RS485 ir USB suteikia plačias integravimo galimybes.
• Modbus RTU/TCP, IEC 61850 ir GOOSE leidžia integruoti analizatorių į SCADA, EMS ir energetikos automatikos sistemas.
• Dvikryptė energijos apskaita tinkama saulės elektrinėms, kaupimo sistemoms ir vietinės generacijos objektams.
• 4 reliniai išėjimai ir 6 skaitmeniniai įėjimai leidžia ne tik stebėti, bet ir integruoti įspėjimų bei automatikos funkcijas.

• Profesionalus įrenginys: dėl plataus funkcionalumo tinkamam parametrų nustatymui ir duomenų interpretavimui reikalingos elektrotechnikos bei elektros energijos kokybės analizės žinios.
• Srovės matavimas: nominalūs 1A arba 5A srovės įėjimai skirti darbui per tinkamai parinktus srovės transformatorius.
• Matavimo įėjimo versija turi būti parinkta tinkamai: techninėje specifikacijoje numatyta 57.7/100V arba 220/380V nominali matuojama įtampa.

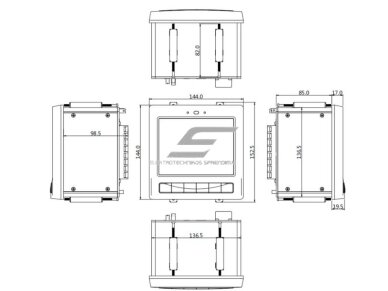

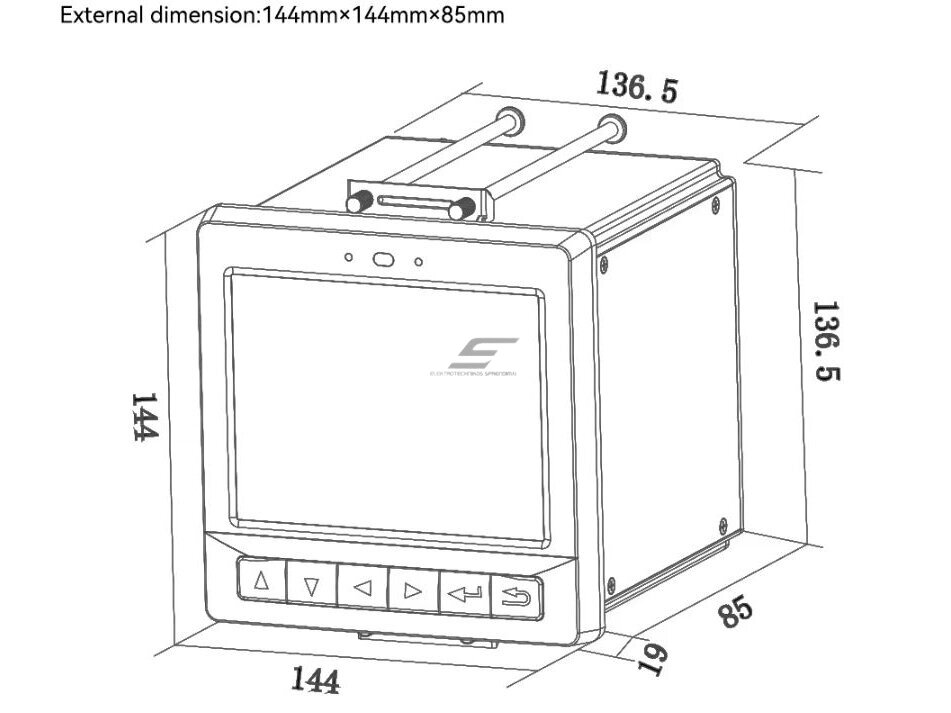

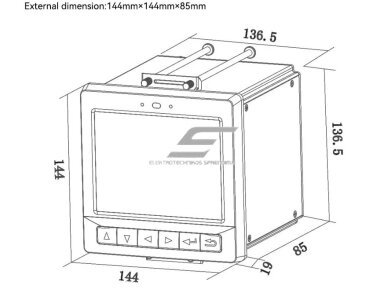

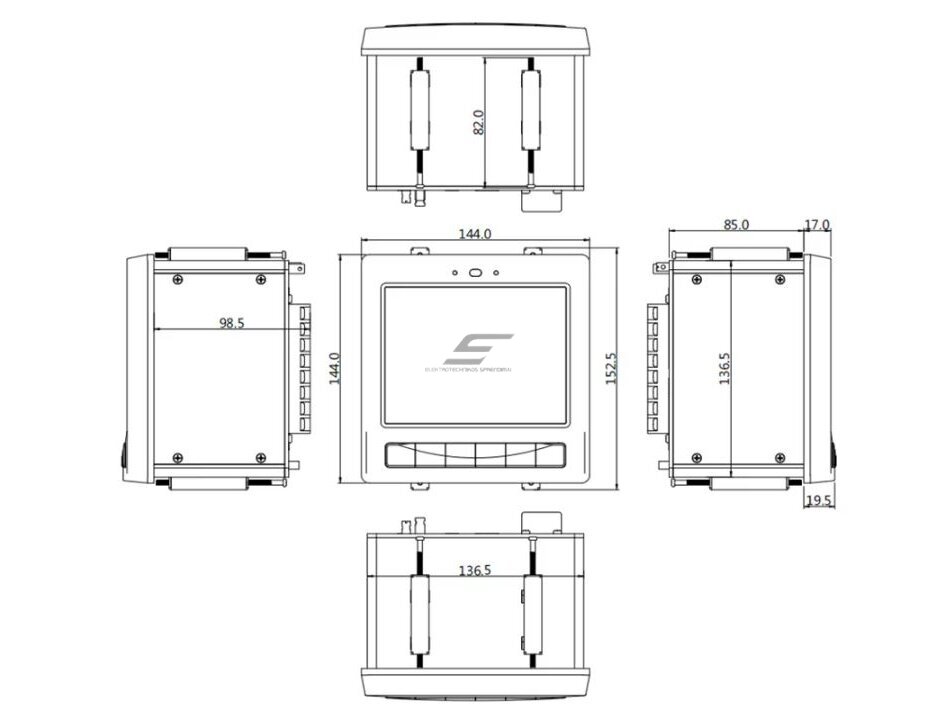

• Nešiojamas matuoklis nėra: įrenginys skirtas stacionariam montavimui elektros ar automatikos skydo panelėje.
• Netinkamas viršijant vardines įėjimų ribas: per didelė matavimo įtampa ar srovė gali pažeisti įrenginį arba pabloginti matavimo tikslumą.

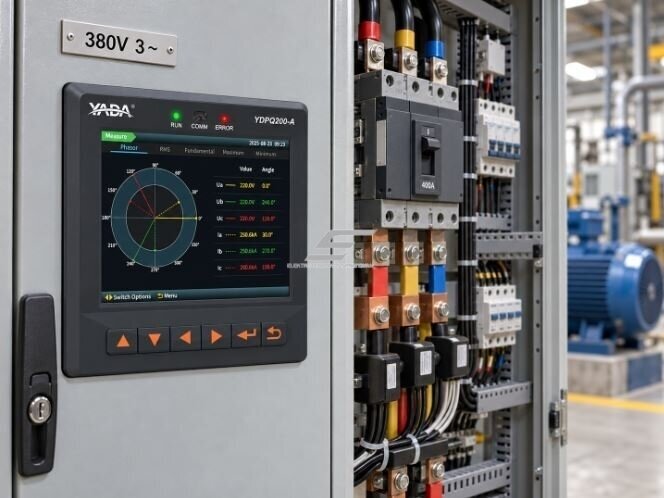

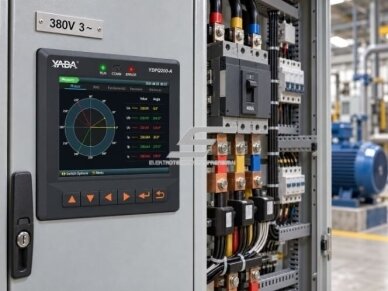

Duomenų centre veikia UPS sistemos, serverių maitinimo grandinės, dažnio keitikliai ir kitos jautrios apkrovos. Elektros skyde sumontuojamas trifazis elektros energijos kokybės analizatorius, kuris nuolat matuoja įtampą, srovę, galią ir energijos srautus. 63-ios eilės harmonikų analizė leidžia nustatyti nelinijinių apkrovų keliamus iškraipymus, o 1024 mėginių per ciklą ir iki 20µs pereinamųjų įvykių fiksavimas padeda aptikti trumpalaikius sutrikimus. Įtampos kritimo, pakilimo arba nutrūkimo atveju prietaisas užregistruoja įvykio laiką, trukmę ir parametrus bei gali išsaugoti bangos formą. Per Ethernet duomenys perduodami į SCADA arba energijos valdymo sistemą tolimesnei analizei.

Aktyviosios energijos matavimo tikslumas yra Class 0.2S, o reaktyviosios energijos – Class 1.0.

Prietaisas analizuoja įtampos ir srovės harmonikas iki 63-ios eilės bei palaiko interharmonikų analizę iki 63-ios eilės.

Taip. Įrenginys palaiko trifazę trijų laidų ir trifazę keturių laidų matavimo schemą.

Techninėje specifikacijoje nurodytos nominalios įtampos 57.7/100V arba 220/380V. Konkreti reikalinga įėjimo versija turi būti parenkama pagal matavimo sistemą.

Srovės matavimo įėjimas gali būti 1A arba 5A. Srovė paprastai matuojama per atitinkamai parinktus srovės transformatorius.

Taip. Įrenginys registruoja tiesioginės ir atgalinės krypties aktyviąją energiją bei įvairius reaktyviosios energijos komponentus, todėl gali būti naudojamas sistemose su vietine generacija.

Taip. Registruojami įtampos kritimai, pakilimai ir nutrūkimai, jų atsiradimo laikas, trukmė bei sutrikimo gylis.

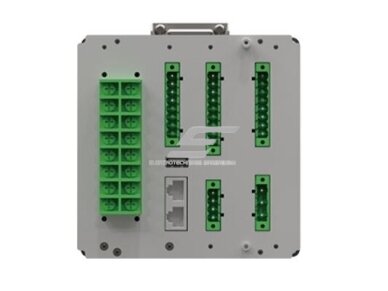

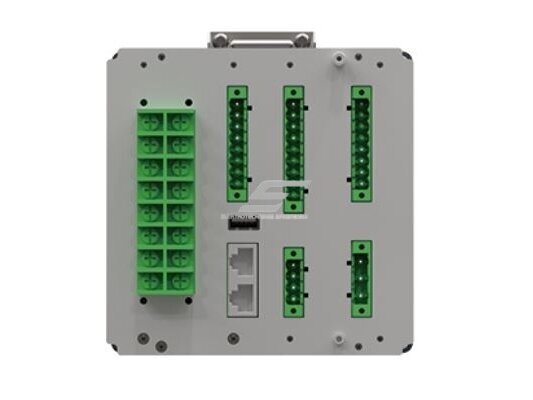

Taip. Yra 2 RS485, 2 Ethernet RJ45 ir USB sąsajos. Palaikomi Modbus RTU, Modbus TCP, IEC 61850 ir GOOSE protokolai.

Taip. Įrenginyje yra 16GB vidinė atmintis. Duomenys gali būti saugomi PQDIF ir COMTRADE formatais, o be komunikacijos sukaupti duomenys gali būti išlaikomi maždaug iki pusės metų.

Įrenginį turi montuoti kvalifikuotas elektrotechnikos specialistas pagal konkrečią elektros tinklo schemą ir techninę dokumentaciją. Prieš montavimo arba priežiūros darbus būtina visiškai atjungti maitinimą ir užtikrinti tinkamą įžeminimą. Nominali matavimo įtampa, 1A arba 5A srovės įėjimas, srovės bei įtampos transformatorių santykiai ir prijungimo schema turi būti parinkti pagal konkrečią elektros sistemą. Draudžiama viršyti nurodytas matavimo įėjimų ribas.
