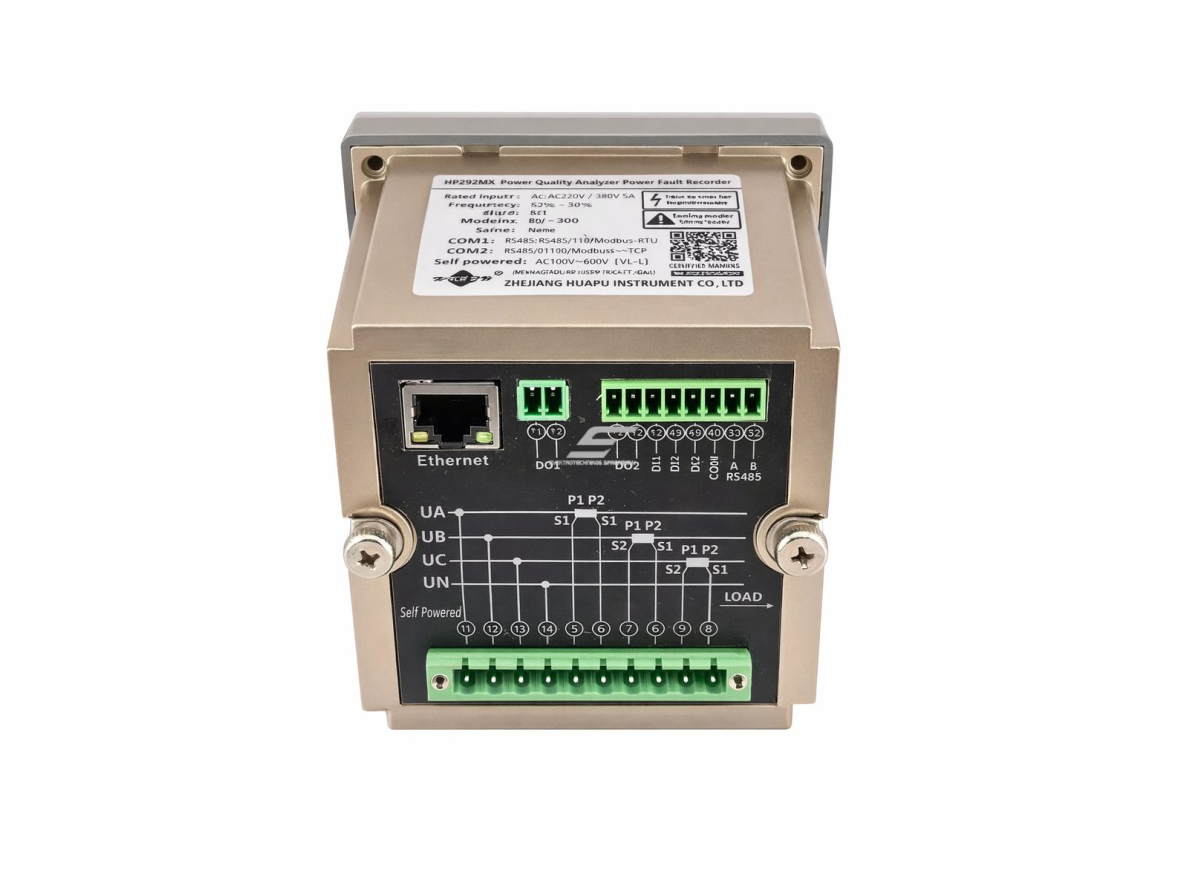

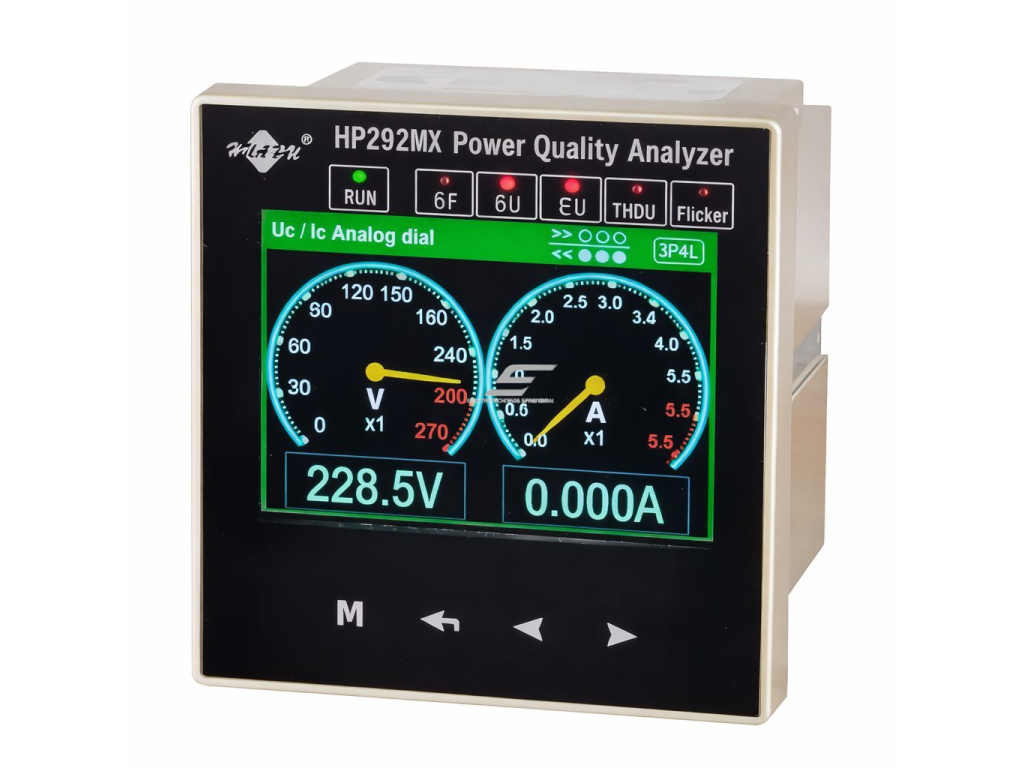

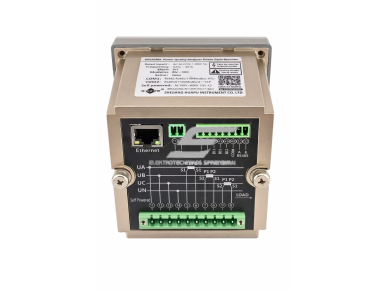

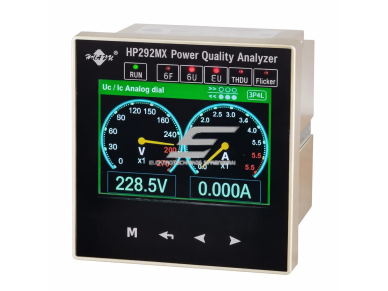

Trifazis galios analizatorius | su duomenų registravimu | harmonikų analizė | 0.2 tikslumo klasė | RS485 / RJ45 / Modbus TCP

Techninės specifikacijos

• Tipas: trifazis galios / elektros kokybės analizatorius
• Tikslumo klasė: 0.2 / 0.2s
• Įtampos matavimo diapazonas: 85 – 600V AC
• Srovės matavimo diapazonas: 0 – 5A (per CT)
• Nominali srovė: 5A
• Nominali įtampa: AC 57.7V / 100V / 220V / 380V
• Dažnis: 45 – 65 Hz
• Ekranas: spalvotas, lietimui jautrus (touchscreen)
• Funkcijos: Įtampa, srovė, galia; Energijos apskaita; Harmoninė analizė; Elektros kokybės analizė; Duomenų registravimas
• Komunikacija: RS485; RJ45; Modbus TCP
• Maitinimas: savarankiškas
• Darbinė temperatūra: -10°C … +70°C
• Montavimas: panelinis (96 x 96 mm)
• Gylis: 70 mm
• Sertifikatai: CE, PSE, RoHS, SGS

Funkcijos

• Daugiafunkcinis matavimas – įtampa, srovė, galia, energija ir dažnis viename įrenginyje
• Trifazio tinklo analizė – stebi visas fazes ir nustato disbalansą
• Duomenų registravimas – kaupia istorinius parametrų duomenis
• Spalvotas touchscreen ekranas – patogus valdymas ir aiškus atvaizdavimas
• Komunikacija RS485 / RJ45 / Modbus TCP – integracija į SCADA ir BMS sistemas
• Harmoninių analizė – aptinka tinklo iškraipymus ir kokybės problemas
• Aukštas tikslumas (0.2 klasė) – profesionaliam matavimui
• Realaus laiko monitoringas – nuolatinis tinklo stebėjimas
• Universalus įtampos palaikymas – tinka skirtingoms elektros sistemoms

Naudojimas

• Buitiniam vartotojui (pažangiam): Saulės elektrinių stebėjimas, energijos suvartojimo analizė, elektros tinklo stabilumo kontrolė
• Inžinieriui / energetikui: Elektros kokybės analizė (harmonikos, disbalansas), energijos efektyvumo optimizavimas, gedimų diagnostika ir prevencija, integracija į SCADA / BMS sistemas
• Elektromontuotojui: Skydų komplektavimas su pažangia kontrole, tinklo parametrų tikrinimas objektuose, klientams siūlomas aukštos klasės sprendimas
• Pramonė / komerciniai objektai: Gamybos linijų monitoringas, energijos apskaita ir analizė, elektros tinklo kokybės kontrolė, serverinės, duomenų centrai

Praktinis panaudojimas

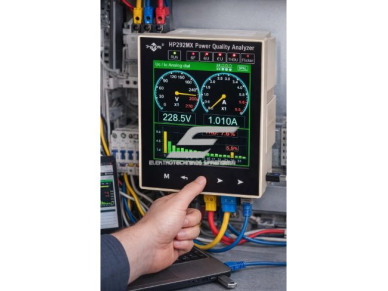

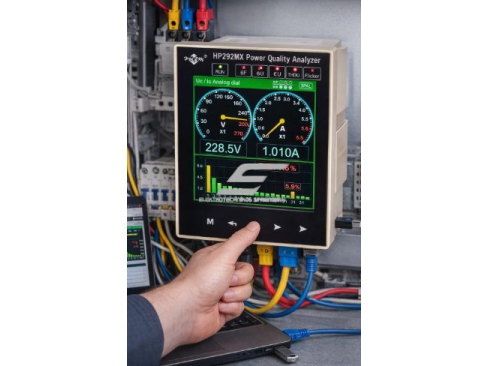

• Elektros skyduose – nuolat stebėti įtampą, srovę ir galią realiu laiku
• Pramonėje – analizuoti elektros kokybę ir aptikti gedimus ar apkrovų disbalansą
• Saulės elektrinėse – sekti generaciją ir tinklo stabilumą
• Komerciniuose objektuose – optimizuoti energijos suvartojimą ir mažinti kaštus
• Serviso darbuose – greitai diagnozuoti elektros tinklo problemas
• Automatikos sistemose – perduoti duomenis į SCADA / BMS ir vykdyti nuotolinę kontrolę

Pliusai

• Labai aukštas tikslumas (0.2 klasė)
• Harmoninių analizė
• Duomenų registravimo funkcija
• Plati komunikacija (RS485, RJ45, Modbus TCP)
• Spalvotas lietimui jautrus ekranas
• Tinka profesionaliam naudojimui
• Platus įtampos diapazonas

Minusai

• Reikalingi srovės transformatoriai (CT)
• Sudėtingesnis konfigūravimas (pradedantiesiems)
• Reikalauja bazinių žinių apie elektros sistemas

Ar šis įrenginys matuoja energiją (kWh)?
Taip, jis ne tik matuoja, bet ir analizuoja energijos suvartojimą.

Ar reikalingi srovės transformatoriai (CT)?
Taip, srovės matavimui naudojami CT (0–5A įėjimas).

Ar galima prijungti prie kompiuterio ar SCADA?
Taip, per RS485 arba Modbus TCP (RJ45).

Kuo jis skiriasi nuo paprasto matuoklio?
Turi harmoninių analizę, duomenų registravimą ir aukštą tikslumą.
