  • Uus   Veetaseme (sügavuse) andur | 0…10 m H2O | 0–10 V | 24 V DC | analoogsisend | impulssanalüsaatorile D105 | smart-MAIC | mH2O
    Uus   Veetaseme (sügavuse) andur | 0…10 m H2O | 0–10 V | 24 V DC | analoogsisend | impulssanalüsaatorile D105 | smart-MAIC | mH2O 1
    Uus   Veetaseme (sügavuse) andur | 0…10 m H2O | 0–10 V | 24 V DC | analoogsisend | impulssanalüsaatorile D105 | smart-MAIC | mH2O 2

    Veetaseme (sügavuse) andur | 0…10 m H2O | 0–10 V | 24 V DC | analoogsisend | impulssanalüsaatorile D105 | smart-MAIC | mH2O

    Tootekood: mH2O
    Küsi
    Hind 191.66 € KM-ga
    ( 158.40 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

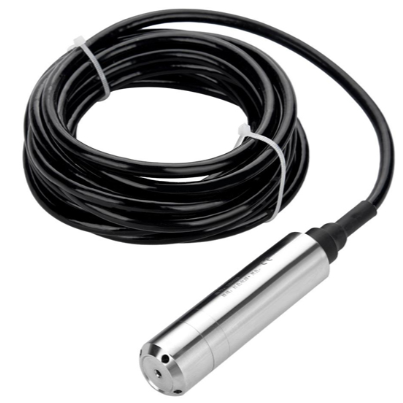

    Sukelatav IP68 andur veetaseme mõõtmiseks mahutis, kaevus või puurkaevus vahemikus 0…10 m täpsusega 0,5 % FS. Ühendatakse smart-MAIC D105 analoogsisendisse, väljund 0–10 V. Toide 24 V DC ei kuulu komplekti.

  • Info

    Veetaseme (sügavuse) andur | 0…10 m H2O | 0–10 V | 24 V DC | analoogsisend | impulssanalüsaatorile D105 | smart-MAIC | mH2O

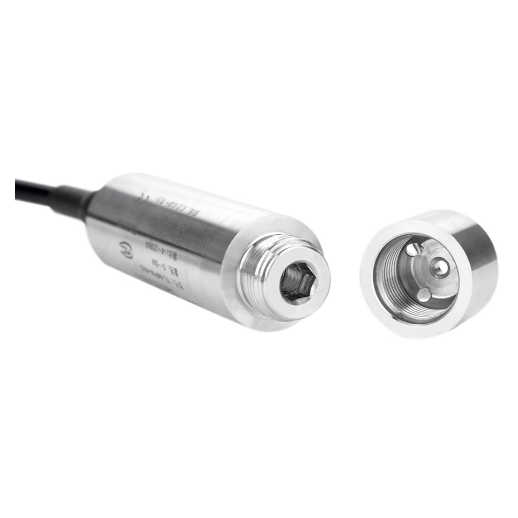

    mH2O on sukelatav veetaseme andur, mis mõõdab selle kohal oleva veesamba kõrgust vahemikus 0…10 m. See lastakse mahutisse, kaevu või puurkaevu ja ühendatakse smart-MAIC D105 impulssanalüsaatori analoogsisendisse. IP68 korpus on mõeldud pidevaks tööks vee all.

    Peamine mõte:
    Teades veetaset kaugelt, ei pea enam oletama, kui palju mahutis alles on või kas vesi drenaažikaevus tõuseb. D105 teisendab 0–10 V signaali meetriteks, näitab ajalugu ja teavitab liiga madalast või kõrgest tasemest. Andur vajab eraldi 24 V DC toidet – D105 seda ei anna.
    Vahemik
    0…10 m H2O
    Väljund
    0–10 V
    Täpsus
    0,5 % FS
    Toide
    24 V DC (ei kuulu komplekti)

    Ühendamine D105-ga ja integreerimine

    • Analoogsisend 0,1–18 V DC – Anduri signaalijuhe ühendatakse D105 klemmiga 5 (ADC). Väljund 0–10 V mahub D105 sisendi piiresse (kuni 18 V).
    • Toide 24 V DC – Andurit toidetakse eraldi 24 V DC toiteallikast (ei kuulu komplekti). Allika miinus (GND) tuleb kindlasti ühendada D105 klemmiga 1 (GND). Ärge kunagi ühendage 24 V D105 sisenditega – see ületab 18 V piiri.
    • Ümberarvutus – Koefitsient K = 10 m / 10 V = 1, st 1 V vastab 1 m veesambale. Valem sisestatakse juhtpaneeli aritmeetilisse tehtesse.
    • Pilv, MQTT, API – Tase kuvatakse graafikul ja edastatakse MQTT ja API kaudu; D105 relee saab kontaktori kaudu juhtida pumpa.

    Tööpõhimõte

    Andur lastakse mahuti, kaevu või puurkaevu põhja ja kinnitatakse, et see ei liiguks. Kaabel viiakse kilbini: signaal D105 klemmi 5, toide 24 V DC allikasse, allika miinus D105 klemmi 1.

    Andur mõõdab selle kohal oleva veesamba rõhku ja muundab selle sügavusega võrdeliseks 0–10 V pingeks. D105 mõõdab seda pinget analoogsisendiga.

    Juhtpaneelil näete veetaset meetrites, selle muutumist ööpäeva või hooaja jooksul ja saate teavituse, kui tase jõuab seatud piirini.

    Milleks on mH2O taseme andur kasulik?
    See muudab iga mahuti või kaevu jälgitavaks objektiks: näete taset telefonis, saate hoiatuse enne ülevoolu või kuivaks jäämist ja saate pumba automatiseerida. Üks analoogsisend, selge ümberarvutus 1 V = 1 m.

    Tehnilised andmed

    Toote tüüp Sukelatav veetaseme (sügavuse) andur
    Tootja / mudel smart-MAIC / mH2O
    Mõõtevahemik 0…10 m H2O
    Täpsus 0,5 % FS
    Väljundsignaal 0–10 V
    Toide 24 V DC (ei kuulu komplekti)
    Töötemperatuur −20…+85 °C
    Kaitseaste IP68
    Ühendamine D105-ga analoogsisend (klemm 5), 24 V DC allika GND – D105 klemmi 1

    Põhifunktsioonid

    • Taseme mõõtmine 0…10 m – mahutitele, kaevudele, puurkaevudele ja reservuaaridele.
    • Täpsus 0,5 % FS – kogu vahemikus umbes ±5 cm.
    • IP68 korpus – pidevaks tööks vette sukeldatuna.
    • 0–10 V väljund – lihtne ümberarvutus: 1 V = 1 m.
    • Piiriteavitused – hoiatus enne ülevoolu või kuivaks jäämist.
    • Pumba automaatika – D105 relee lülitab kontaktori kaudu pumpa taseme järgi sisse või välja.

    Mille poolest erineb sarnastest toodetest?

    • Rõhuandur G1/4 – Keeratakse torustikku ja mõõdab rõhku kuni 12 bar, toide 5 V D105-st; mH2O sukeldatakse vette ja näitab taset, kuid vajab 24 V DC.
    • Vooluandur DN15 – Loeb läbivoolanud vett impulsisisendi kaudu – koos mH2O-ga näitab nii tarbimist kui ka mahuti jääki.
    • TDS Level – Mõõdab vee soolsust sama analoogsisendi kaudu – ühes D105-s koos mH2O-ga ei tööta.

    Kus kasutatakse?

    • joogi- või kastmisvee mahutid
    • kaevud ja puurkaevud
    • vihmavee kogumise reservuaarid
    • drenaaži- ja kanalisatsioonikaevud
    • tuletõrjevee reservuaarid
    • tiigid ja basseinid

    Kasutamine vastavalt vajadusele

    Puurkaevuga maja omanikule.
    Jälgib puurkaevu veetaset ja näeb, kas põua ajal jätkub pumbale vett.
    Kommunaalvõrkude või ettevõtte tehnikule.
    Jälgib kaugelt drenaaži- või kanalisatsioonikaevude taset ja saab teavituse enne ülevoolu.
    Vihmaveesüsteemide paigaldajale.
    Näitab kliendile reservuaari täituvust ja automatiseerib täitmise veevärgist.

    Praktiline kasutus

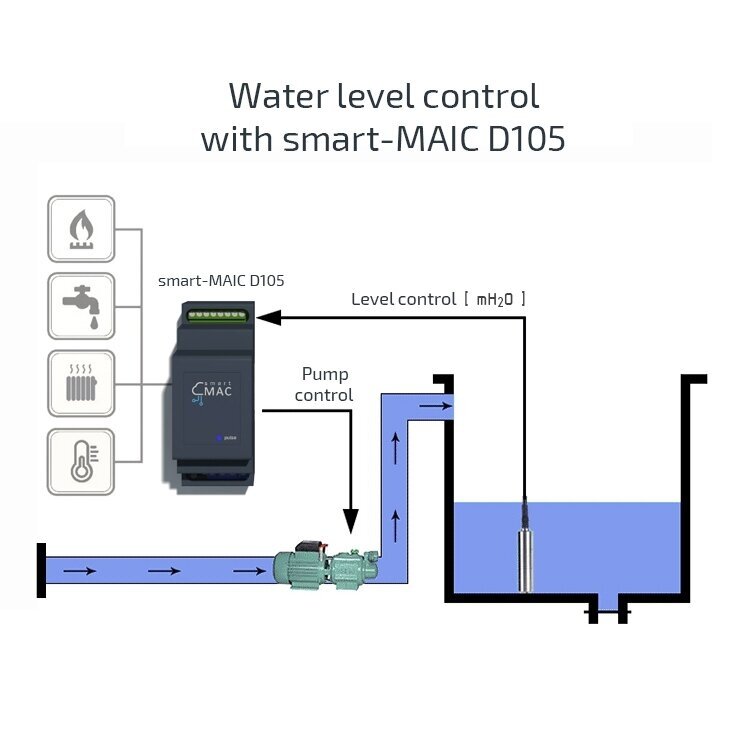

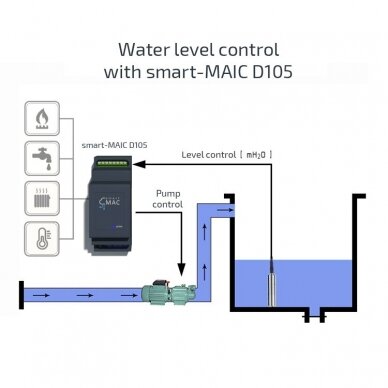

    Kui vihmavee reservuaari kasutatakse kastmiseks ja kuival suvel see tühjeneb, näitab mH2O andur D105 küljes taset ning seatud piirist allapoole langemisel avab D105 relee vaherelee kaudu veevärgist täitmise klapi ja saadab teavituse.

    Plussid

    • IP68 – pidevaks tööks vee all
    • täpsus 0,5 % FS
    • lai töötemperatuuri vahemik −20…+85 °C
    • selge ümberarvutus 1 V = 1 m
    • väljund 0–10 V mahub D105 sisendi piiresse
    • andmed pilves, teavitused ja pumba automaatika

    Miinused / piirangud

    • vaja on eraldi 24 V DC toiteallikat
    • D105-l on üks analoogsisend – koos G1/4, TDS, pH või TEMT6000 anduriga ühes D105-s seda kasutada ei saa
    • vahemik 0…10 m – sügavamate puurkaevude jaoks on vaja teist vahemikku (tootja pakub tellimisel)
    • must või rasvane reovesi võib andurit saastata – vajalik on perioodiline hooldus

    Ohutus- ja paigaldusjuhised

    • Ühendage 24 V DC toide ainult anduri toitejuhtmetega; D105 analoogsisendisse läheb ainult 0–10 V signaal.
    • Ühendage kindlasti toiteallika GND D105 GND-ga (klemm 1), muidu on näidud valed.
    • Enne D105-ga ühendamist kontrollige anduri väljundpinget multimeetriga.
    • Riputage või kinnitage andur nii, et vool seda ei tõstaks ja see ei ripuks ainult signaalikaabli otsas ilma toeta.
    • D105 relee – kuni 50 W; juhtige pumpa kontaktori kaudu.

    Kiire valikujuhend

    0…10 m H2O
    0–10 V
    24 V DC
    IP68
    Sobib, kui on vaja:
    • jälgida kaugelt veetaset mahutis või kaevus
    • kaitsta ülevoolu või kuivaks jäämise eest
    • automatiseerida pumpa taseme järgi
    Kontrollige enne kasutamist:
    • kas teil on 24 V DC toiteallikas
    • kas D105 analoogsisend on vaba
    • kas mõõdetav sügavus ei ületa 10 m
    Oluline meeldetuletus: Andur ei tööta ilma D105-ta ja eraldi 24 V DC toiteta. See ei asenda avarii-ülevoolulülitit ega pumba kuivkäigukaitset, kui selline kaitse on kohustuslik.

    KKK

    Millisesse D105 sisendisse andur ühendatakse?
    Analoogsisendisse – klemm 5 (ADC); 24 V DC allika GND – D105 klemmi 1.
    Kas D105 toidab andurit?
    Ei, vaja on eraldi 24 V DC toiteallikat, mis ei kuulu komplekti.
    Kuidas teisendada pinge meetriteks?
    Koefitsient K = 1: 1 V vastab 1 m veesambale.
    Kas saab mõõta üle 10 m sügavust puurkaevu?
    Selle anduri vahemik on 0…10 m; muid vahemikke tarnib tootja tellimisel.
    Kas sobib kanalisatsioonikaevudele?
    Jah, IP68 korpus võimaldab sukeldamist, kuid saastunud keskkonnas tuleb andurit perioodiliselt puhastada.
    Millist täpsust oodata?
    0,5 % FS – 10 m vahemikus umbes ±5 cm.

    Veetaseme andur mH2O smart-MAIC D105 analüsaatorile

    Sukelatav andur mH2O mõõdab veetaset 0…10 m ja edastab selle 0–10 V signaalina smart-MAIC D105 analoogsisendisse, toide eraldi 24 V DC. Sobib mahutitele, kaevudele, puurkaevudele ja reservuaaridele.
