  • Uus   Päikesekiirguse andur | 0…1800 W/m² | 0,3…3 μm | 12–24 V DC | RS485 Modbus | impulssanalüsaatorile D105 | smart-MAIC | D105 Solar

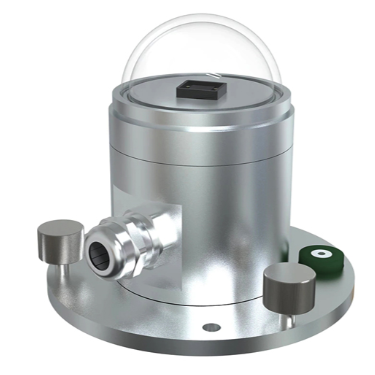

    Päikesekiirguse andur | 0…1800 W/m² | 0,3…3 μm | 12–24 V DC | RS485 Modbus | impulssanalüsaatorile D105 | smart-MAIC | D105 Solar

    Tootekood: D105 Solar
    Küsi
    Hind 385.26 € KM-ga
    ( 318.40 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Andur mõõdab päikesekiirgust 0…1800 W/m² spektrivahemikus 0,3…3 μm lahutusvõimega 1 W/m². Ühendatakse smart-MAIC D105 RS485 sisendisse (vajalik D105 G4 Extended või uuem versioon). Toide 12–24 V DC ei kuulu komplekti.

  • Info

    Päikesekiirguse andur | 0…1800 W/m² | 0,3…3 μm | 12–24 V DC | RS485 Modbus | impulssanalüsaatorile D105 | smart-MAIC | D105 Solar

    D105 Solar on päikesekiirguse andur, mis mõõdab horisontaalsele pinnale langevat päikeseenergiat W/m². See ühendatakse smart-MAIC D105 impulssanalüsaatori RS485 sisendisse ja edastab digitaalse väärtuse Modbus-protokolliga. Sobib ilmajaamadele, kasvuhoonetele, põllumajandus- ja uurimisprojektidele.

    Peamine mõte:
    Kiirgus näitab, kui palju päikest tegelikult kohani jõuab: pilvisus, varjutus, hooajalised erinevused. Kui see väärtus on D105 süsteemis, saate seda võrrelda teiste mõõtmistega ja kasutada automaatikas, näiteks varjutusekraanide jaoks. Vajalik on D105 G4 Extended või uuem versioon ja eraldi 12–24 V DC toide.
    Vahemik
    0…1800 W/m²
    Spekter
    0,3…3 μm
    Liides
    RS485 Modbus
    Toide
    12–24 V DC (ei kuulu komplekti)

    Ühendamine D105-ga ja integreerimine

    • RS485 sisend (Modbus) – Anduri A / B juhtmed ühendatakse D105 RS485 klemmidega (klemmid 11); D105 loeb kiirguse väärtust Modbus-protokolliga.
    • D105 versioon – Tootja märgib, et andur töötab D105 G4 Extended või uuema versiooniga – kontrollige enne tellimist oma D105 versiooni ja litsentsi.
    • Toide 12–24 V DC – D105 seda pinget ei anna – vaja on eraldi 12–24 V DC toiteallikat (ei kuulu komplekti).
    • Pilv, MQTT, API – Kiirgus W/m² kuvatakse smart-MAIC pilves, on saadaval MQTT ja API kaudu ning võib olla relee või teavituse tingimus.

    Tööpõhimõte

    Andur paigaldatakse horisontaalselt avatud kohta, kus seda ei varjuta hooned, puud ega mastid. A / B juhtmed viiakse D105 RS485 klemmidesse, toitejuhtmed 12–24 V DC allikasse.

    Andur registreerib päikesekiirgust spektrivahemikus 0,3…3 μm ja esitab väärtuse W/m² Modbus-registris. D105 loeb seda perioodiliselt RS485 kaudu.

    Pilves näete päevast kiirguskõverat, saate võrrelda päevi ja hooaegu ning määrata piirid teavitustele või relee juhtimisele; andmed on saadaval MQTT ja API kaudu.

    Milleks on D105 Solar kasulik?
    See võimaldab mõõta päikesekiirgust sama D105 süsteemiga, millega juba jälgite vett, temperatuuri või tuult. Eraldi andmelogerit pole vaja – kõik välimõõtmised ühes pilves ja ühes ajaloos.

    Tehnilised andmed

    Toote tüüp Päikesekiirguse andur
    Tootja / mudel smart-MAIC / D105 Solar
    Mõõtevahemik 0…1800 W/m²
    Spektrivahemik 0,3…3 μm
    Lahutusvõime 1 W/m²
    Mittelineaarsus < ±2 %
    Aastane stabiilsus < ±2 %
    Koosinuskarakteristik < ±10 %
    Liides RS485 Modbus
    Toide 12–24 V DC (ei kuulu komplekti)
    Töötemperatuur −40…+60 °C
    Töökeskkonna niiskus 0…100 % RH
    Ühendamine D105-ga RS485 sisend; D105 G4 Extended või uuem versioon

    Põhifunktsioonid

    • Kiirguse mõõtmine 0…1800 W/m² – pilvisest päevast selge suvise keskpäevani.
    • Lai spekter 0,3…3 μm – registreeritakse kogu päikesekiirgus, mitte ainult nähtav valgus.
    • Lahutusvõime 1 W/m² – sobib päevase kõvera ja trendide jaoks.
    • RS485 Modbus – digitaalne väärtus ilma analoogsignaali ümberarvutuseta.
    • Relee ja teavituste tingimused – nt varjutusekraani juhtimine piiri ületamisel.
    • MQTT ja API – andmed edastatakse BMS-i, SCADA-sse või analüüsisüsteemidesse.

    Mille poolest erineb sarnastest toodetest?

    • Valgusandur TEMT6000 – TEMT6000 on nähtava valguse fototransistor (tundlikkuse maksimum 570 nm) analoogsisendis, toide 5 V; D105 Solar mõõdab kiirgusvõimsust W/m² RS485 kaudu.
    • Anemomeeter T4W – Teine ilmajaama mõõtmine – tuulekiirus; samuti RS485 ja 12–24 V DC, seega saab mõlemat toita ühest allikast.
    • D280 – Õhu temperatuur, niiskus ja rõhk 1-Wire sisendi kaudu – koos D105 Solar-iga näitab kasvuhoone või välisõhu mikrokliimat.

    Kus kasutatakse?

    • kohalik ilmajaam
    • kasvuhoonete varjutuse ja valgustuse juhtimine
    • agronoomilised vaatlused ja põllukatsed
    • hoonete varjutussüsteemide (ruloode, markiiside) juhtimine
    • päikeseressursi hindamine kohapeal enne projektide planeerimist
    • teadus- ja õppejaamad

    Kasutamine vastavalt vajadusele

    Kasvuhoone tehnoloogile.
    Näeb, kui palju päikest taimed saavad, ja tõmbab varjutusekraani automaatselt ette, kui kiirgus on liiga suur.
    Hoonete varjutussüsteemide paigaldajale.
    Saab objektiivse W/m² signaali ruloode või markiiside automaatika jaoks.
    Teadlasele või õppeasutusele.
    Kogub päikesekiirguse ajalugu koos temperatuuri ja tuulega ühes süsteemis.

    Praktiline kasutus

    Kui kasvuhoones tuleb taimi suvel liiga tugeva päikese eest kaitsta, mõõdab D105 Solar kiirgust ja D105 lülitab seatud piiri ületamisel vaherelee kaudu sisse varjutusekraani ajami. Omanik näeb pilves, mitu tundi päevas ekraani vaja oli.

    Plussid

    • lai vahemik 0…1800 W/m² ja spekter 0,3…3 μm
    • lahutusvõime 1 W/m²
    • mittelineaarsus ja aastane stabiilsus < ±2 %
    • töötemperatuur alates −40 °C
    • digitaalne RS485 Modbus liides
    • andmed ühes smart-MAIC pilves koos teiste D105 mõõtmistega

    Miinused / piirangud

    • vajalik D105 G4 Extended või uuem versioon – vanemad D105 seadmed andurit ei toeta
    • vaja on eraldi 12–24 V DC toiteallikat
    • koosinuskarakteristik < ±10 % – madala päikesenurga korral on viga suurem; see ei ole etalonmõõteriist
    • kui on vaja ainult nähtava valguse taset ruumis, on lihtsam lahendus TEMT6000

    Ohutus- ja paigaldusjuhised

    • Paigaldage horisontaalselt nii, et ükski objekt ei varjutaks andurit päeva jooksul.
    • Hoidke anduri pind puhas – tolm, lumi või linnuväljaheited vähendavad näitu.
    • Tehke katusetöid kõrgustööde nõudeid järgides.
    • Kaitske RS485 liini liigpingete eest, eriti pikkadel välistrassidel.
    • D105 relee – kuni 50 W; ajamite jaoks kasutage vahereleed või kontaktorit.

    Kiire valikujuhend

    0…1800 W/m²
    0,3…3 μm
    RS485 Modbus
    D105 G4 Extended
    Sobib, kui on vaja:
    • mõõta päikesekiirgust W/m² kohapeal
    • automatiseerida varjutust kiirguse järgi
    • koguda meteoroloogilist ajalugu D105 süsteemis
    Kontrollige enne kasutamist:
    • kas teie D105 on G4 Extended või uuem versioon
    • kas teil on 12–24 V DC toiteallikas
    • kas paigalduskoht on kogu päeva varjutamata
    Oluline meeldetuletus: D105 Solar mõõdab kiirgust, kuid ei juhi päikeseelektrijaama ega arvesta toodetud energiat. Ilma D105 G4 Extended-ita ja eraldi 12–24 V DC toiteta andur ei tööta.

    KKK

    Millisesse D105 sisendisse andur ühendatakse?
    RS485 sisendisse (A / B klemmid), Modbus-protokolliga.
    Kas sobib iga D105?
    Ei, tootja märgib D105 G4 Extended või uuema versiooni.
    Kas D105 toidab andurit?
    Ei, vaja on eraldi 12–24 V DC toiteallikat, mis ei kuulu komplekti.
    Mille poolest erineb TEMT6000-st?
    TEMT6000 mõõdab nähtavat valgust analoogsisendi kaudu, D105 Solar päikesekiirguse võimsustihedust W/m² vahemikus 0,3…3 μm.
    Kas andur näitab, kui palju energiat päikeseelektrijaam tootis?
    Ei, see mõõdab ainult kiirgust; tootmise arvestamiseks on vaja elektriarvestit või võrguanalüsaatorit.
    Kuidas andurit paigaldada?
    Horisontaalselt, avatud varjuta kohta, pinna puhastamise võimalusega.

    Päikesekiirguse andur D105 Solar smart-MAIC D105 analüsaatorile

    D105 Solar mõõdab päikesekiirgust 0…1800 W/m² ja edastab selle RS485 Modbus kaudu smart-MAIC D105-le (G4 Extended). Sobib ilmajaamadele, kasvuhoonetele ja varjutuse automaatikale.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
