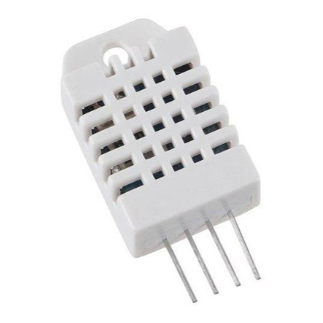

  • Uus   Temperatuuri- ja niiskusandur | −40…+80 °C | 0…99 % RH | 1-Wire | impulssanalüsaatorile D105 | smart-MAIC | DHT22
    Uus   Temperatuuri- ja niiskusandur | −40…+80 °C | 0…99 % RH | 1-Wire | impulssanalüsaatorile D105 | smart-MAIC | DHT22 1

    Temperatuuri- ja niiskusandur | −40…+80 °C | 0…99 % RH | 1-Wire | impulssanalüsaatorile D105 | smart-MAIC | DHT22

    Tootekood: DHT22
    Küsi
    Hind 11.42 € KM-ga
    ( 9.44 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Tehases kalibreeritud digitaalne temperatuuri ja suhtelise niiskuse andur. Ühendatakse D105 1-Wire sisendisse ja saab toite D105-st – eraldi toiteallikat pole vaja. Mõõdab −40…+80 °C (±0,5 °C) ja 0…99 % RH (±2 % RH).

  • Info

    Temperatuuri- ja niiskusandur | −40…+80 °C | 0…99 % RH | 1-Wire | impulssanalüsaatorile D105 | smart-MAIC | DHT22

    DHT22 on digitaalne andur, mis mõõdab samaaegselt õhutemperatuuri ja suhtelist niiskust. See ühendatakse smart-MAIC D105 impulssanalüsaatori 1-Wire sisendisse ja edastab mõlemad parameetrid digitaalse signaalina.

    Peamine mõte:
    Niiskus on sageli olulisem kui temperatuur: sellest sõltuvad hallitus, kondensaat, toodete kvaliteet ja inimeste enesetunne. DHT22 mõõdab niiskust täpsusega ±2 % RH – täpsemalt kui D280 – ega hõiva peale 1-Wire ühtki teist D105 sisendit. Toide võetakse D105-st endast.
    Niiskus
    0…99 % RH, ±2 % RH
    Temperatuur
    −40…+80 °C, ±0,5 °C
    Liides
    1-Wire
    Toide
    3,6…6 V DC D105-st

    Ühendamine D105-ga ja integreerimine

    • 1-Wire sisend (klemm 4) – Anduri kontakt 2 (andmed) ühendatakse D105 klemmiga 4 „Data 1-Wire“. Sisendisse ühendatakse üks DHT22 – see hõivab kogu 1-Wire sisendi.
    • Toide (klemmid 6 ja 1) – Kontakt 1 – klemm 6 (+5 V D105-st), kontakt 4 – klemm 1 (GND); kontakt 3 ei ole kasutusel. Eraldi toidet pole vaja.
    • Seadistamine ja andmed – D105 seadetes „Counter config“ valitakse „DHT22 Temperature and Humidity“. Temperatuur salvestatakse kanalisse T1, niiskus kanalisse T2; andmed on saadaval pilves, API ja MQTT kaudu.

    Tööpõhimõte

    Andur paigaldatakse mõõdetavasse ruumi või tsooni, eemale soojusallikatest ja otsesest päikesest, ning juhtmed viiakse D105-ni. Ühendatakse kolm kontakti: toide, andmed ja GND.

    DHT22 sees olevad temperatuuri- ja mahtuvuslikud niiskuselemendid on tehases kalibreeritud. Andur saadab digitaalsed väärtused D105-le 1-Wire liini kaudu.

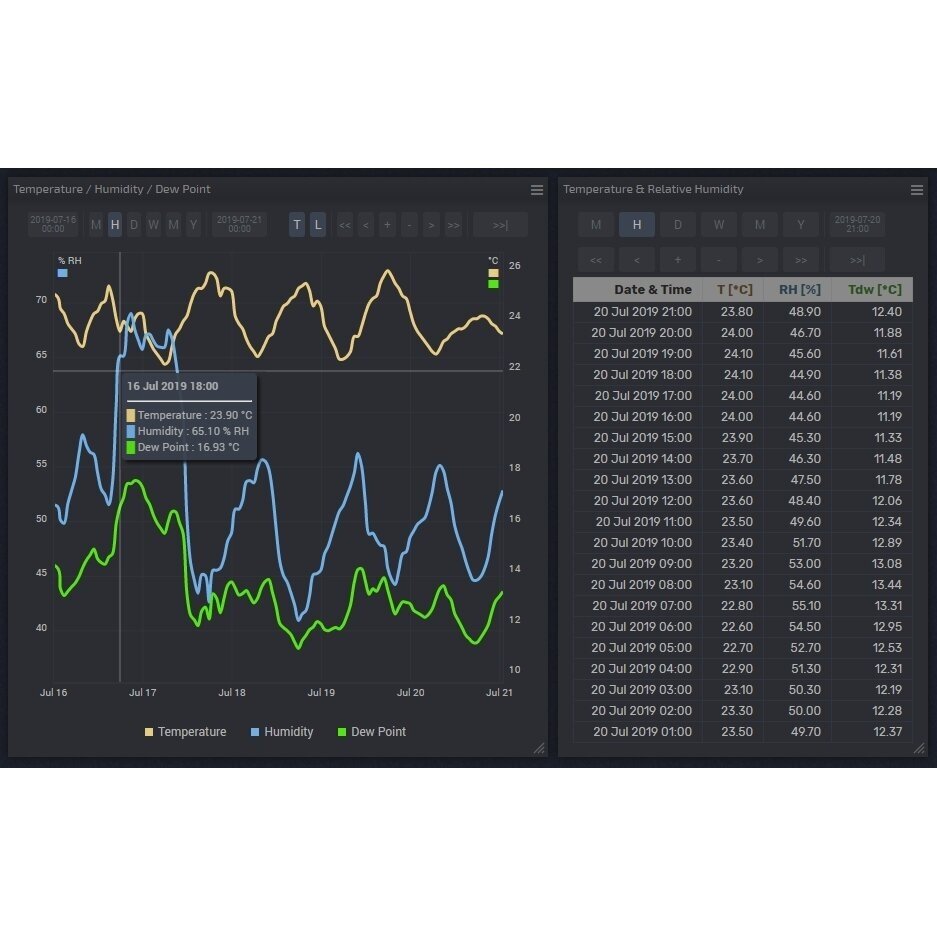

    Pilves näete temperatuuri ja niiskuse graafikuid ning ajalugu, saate seadistada teavitusi – näiteks kui niiskus ületab 70 % – või D105 relee, mis lülitab sisse ventilaatori või õhukuivati.

    Miks valida DHT22?
    Üks soodne andur annab kaks peamist sisekliima parameetrit ilma kalibreerimise ja eraldi toiteta. Koos CO2-5000-ga (RS485 sisend) saab ühe D105-ga mõõta kogu ruumi sisekliimat.

    Tehnilised andmed

    Toote tüüp Digitaalne temperatuuri- ja niiskusandur
    Tootja / mudel smart-MAIC / DHT22
    Niiskuse vahemik 0…99 % RH
    Niiskuse täpsus ±2 % RH
    Temperatuuri vahemik −40…+80 °C
    Temperatuuri täpsus ±0,5 °C
    Liides 1-Wire, digitaalne
    Toide 3,6…6 V DC (D105 klemmilt 6)
    Mõõtmed 17 × 13 × 5 mm
    Kalibreerimine tehases
    Ühendamine D105-ga 1-Wire sisend, klemm 4; GND – 1, +5 V – 6
    Kogus ühes sisendis 1 tk
    Andmekanalid T1 – temperatuur, T2 – niiskus

    Põhifunktsioonid

    • Kaks parameetrit ühes – temperatuur ja suhteline niiskus.
    • Täpsus ±2 % RH – sobib kondensaadi ja hallituse riski hindamiseks.
    • Tehasekalibreerimine – pärast paigaldust pole vaja reguleerida.
    • Toide D105-st – ilma eraldi plokita.
    • Relee juhtimine niiskuse järgi – ventilatsiooni või õhukuivati automaatika.
    • MQTT ja API – andmed BMS-ile või koduautomaatikale.

    Mille poolest erineb sarnastest toodetest?

    • DS18b20 – Mõõdab ainult temperatuuri, kuid on veekindel ja ühte sisendisse saab ühendada kuni 5 tk; DHT22 – üks, kuid niiskusega.
    • D280 – Mõõdab lisaks õhurõhku, kuid niiskuse täpsus on ±3 % RH ja temperatuuri ±1 °C; DHT22 on mõlemas täpsem.
    • CO2-5000 – Mõõdab CO2 kontsentratsiooni ja ühendatakse RS485-ga, seega saab töötada koos DHT22-ga samas D105-s.

    Kus kasutatakse?

    • Kontorid, koolid ja nõupidamisruumid
    • Keldrid ja hallitusohuga ruumid
    • Laod ja arhiivid
    • Kasvuhooned ja taimekasvatusruumid
    • Serveriruumid ja elektriruumid
    • Loomade ja lindude pidamise ruumid
    • Eramud ja korterid

    Kasutamine vastavalt vajadusele

    Hoone haldurile.
    Näete, millistes ruumides on niiskus liiga kõrge, ja saate reageerida enne, kui tekib hallitus.
    Talu ja kasvuhoone omanikule.
    Temperatuur ja niiskus reaalajas telefonis ning D105 relee saab sisse lülitada ventilatsiooni.
    Arhiivi või lao juhile.
    Hoiutingimuste ajalugu – tõend, et kaupu või dokumente hoiti nõuetekohastes tingimustes.

    Praktiline kasutus

    Kui keldri seintele tekib kondensaat, ühendage D105-ga DHT22 ja D105 relee õhukuivati või väljatõmbeventilaatoriga. Seejärel seadistage tingimus, näiteks lülitada sisse, kui niiskus ületab 65 %, ning ajaloos näete, kuidas olukord muutub.

    Plussid

    • Temperatuur ja niiskus ühes anduris
    • Niiskuse täpsus ±2 % RH
    • Tehasekalibreerimine
    • Toide D105-st, ilma lisaplokita
    • Saab töötada koos CO2-5000-ga (erinevad sisendid)
    • Väike ja lihtsalt paigaldatav

    Miinused / piirangud

    • D105-ga saab ühendada ainult ühe DHT22 – see hõivab kogu 1-Wire sisendi.
    • Kui DHT22 on ühendatud, ei saa sama sisendit kasutada DS18b20, D280 ega DR-20 jaoks.
    • Madalaim temperatuur −40 °C, kõrgeim +80 °C – kuumade keskkondade jaoks sobib DS18b20 (kuni +125 °C).
    • Korpus ei ole hermeetiline – ei sobi vee ega otsese vihma kätte.

    Ohutus- ja paigaldusjuhised

    • Ühendage andur ainult siis, kui D105 toide on välja lülitatud.
    • Järgige kontaktide järjekorda: 1 – +5 V, 2 – andmed, 4 – GND; kontakt 3 ei ole kasutusel.
    • Ärge paigaldage soojusallikatele, radiaatorite lähedale ega otsese päikese kätte – näidud moonutuvad.
    • Õues kasutage kaitsevarjestust vihma ja päikese eest.
    • Paigaldage signaalijuhtmed jõukaablitest eemale.

    Kiire valikujuhend

    0…99 % RH
    ±2 % RH / ±0,5 °C
    −40…+80 °C
    1-Wire, 1 tk
    Sobib, kui vajate:
    • ruumi temperatuuri ja niiskust ühe anduriga
    • ventilatsiooni või õhukuivati juhtimist niiskuse järgi
    • hoiutingimuste ajalugu
    Kontrollige enne kasutamist:
    • kas D105 1-Wire sisend on vaba
    • kas paigalduskohas pole kondensaati ega otsest vett
    • kaugust D105-ni ja juhtmete trassi
    Oluline meeldetuletus: DHT22 töötab ainult D105-ga (mitte D101 või D103-ga) ega ole mõeldud vette kastmiseks ega vedelike temperatuuri mõõtmiseks – selleks valige DS18b20.

    KKK

    Mitu DHT22 saab ühendada ühe D105-ga?
    Ühe – see hõivab kogu 1-Wire sisendi.
    Kas samaaegselt saab ühendada DS18b20 andureid?
    Ei, 1-Wire sisend võtab vastu kas ühe DHT22 või kuni 5 DS18b20.
    Kas on vaja eraldi toidet?
    Ei, andur saab 5 V toite D105 klemmilt 6.
    Kus niiskust näha on?
    D105 andmekanalis T2, temperatuur kanalis T1.
    Kas seda saab kasutada õues?
    Jah, kuid ainult kaitsevarjestuses vihma ja otsese päikese eest.
    Kas lisaks saab ühendada CO2 anduri?
    Jah, CO2-5000 ühendatakse RS485 sisendisse ega sega DHT22 tööd.

    DHT22 temperatuuri- ja niiskusandur smart-MAIC D105 analüsaatorile

    DHT22 mõõdab −40…+80 °C (±0,5 °C) ja 0…99 % RH (±2 % RH), ühendatakse D105 1-Wire sisendisse ja saab toite D105-st. Andmed on smart-MAIC pilves, API ja MQTT kaudu.

    Illustratiivne pilt võib olla loodud tehisintellekti abil. Toote välimus võib kujutatud tootest veidi erineda. Lähtuge tehnilisest spetsifikatsioonist.
