    Temperatuuri-, niiskus- ja rõhuandur | −40…+85 °C | 0…100 % RH | 300…1100 hPa | 1-Wire | impulssanalüsaatorile D105 | smart-MAIC | D280

    Tootekood: D280
    Küsi
    Hind 23.04 € KM-ga
    ( 19.04 € KM-ta )
    Soovid teistsugust hinda? Paku oma!

    Digitaalne andur, mis mõõdab samaaegselt õhutemperatuuri, suhtelist niiskust ja õhurõhku. Ühendatakse D105 1-Wire sisendisse ja saab 5 V toite D105-st. Vahemikud: −40…+85 °C, 0…100 % RH, 300…1100 hPa.

  • Info

    Temperatuuri-, niiskus- ja rõhuandur | −40…+85 °C | 0…100 % RH | 300…1100 hPa | 1-Wire | impulssanalüsaatorile D105 | smart-MAIC | D280

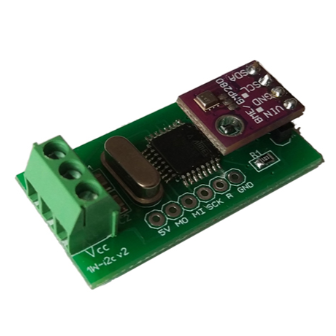

    D280 on digitaalne keskkonnaandur, mis mõõdab ühes korpuses õhutemperatuuri, suhtelist niiskust ja õhurõhku. See ühendatakse smart-MAIC D105 impulssanalüsaatori 1-Wire sisendisse ja edastab kõik kolm parameetrit digitaalse signaalina.

    Peamine mõte:
    Õhurõhk on parameeter, mida ei mõõda ei DS18b20 ega DHT22. Selle muutumine viitab eelseisvatele ilmamuutustele, mistõttu on D280 loogiline alus väikesele ilmajaamale või hoone keskkonnaseirele. Üks andur hõivab 1-Wire sisendi, ülejäänud D105 sisendid jäävad vabaks arvestitele ja RS485 anduritele.
    Rõhk
    300…1100 hPa, ±1 hPa
    Temperatuur
    −40…+85 °C, ±1 °C
    Niiskus
    0…100 % RH, ±3 % RH
    Liides
    1-Wire, 5 V D105-st

    Ühendamine D105-ga ja integreerimine

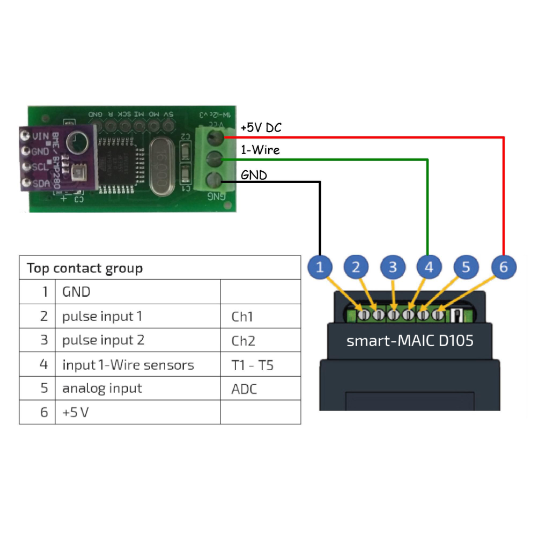

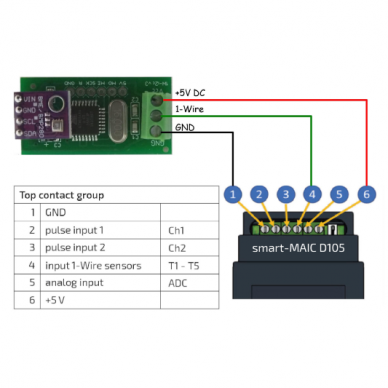

    • 1-Wire sisend (klemm 4) – Anduri keskmine kontakt (Data) ühendatakse D105 klemmiga 4 „Data 1-Wire“. Sisendisse ühendatakse üks D280 – see hõivab kogu 1-Wire sisendi.
    • Toide (klemmid 6 ja 1) – Kontakt Vcc – klemm 6 (+5 V D105-st), GND – klemm 1. Eraldi toiteallikat pole vaja.
    • Seadistamine ja andmed – D105 seadetes „Counter config“ valitakse „Temperature/Humidity/Pressure (D280)“. T1 – temperatuur, T2 – niiskus, T3 – rõhk; andmed on saadaval pilves, API ja MQTT kaudu.

    Tööpõhimõte

    Andur paigaldatakse kohta, kus õhk ringleb vabalt, eemale soojusallikatest ja otsesest päikesest. Kolm juhet (Vcc, Data, GND) viiakse D105 klemmideni 6, 4 ja 1.

    D280 mõõdab kõiki kolme parameetrit ja saadab need D105-le 1-Wire liini kaudu. D105 salvestab need eraldi kanalitesse T1–T3.

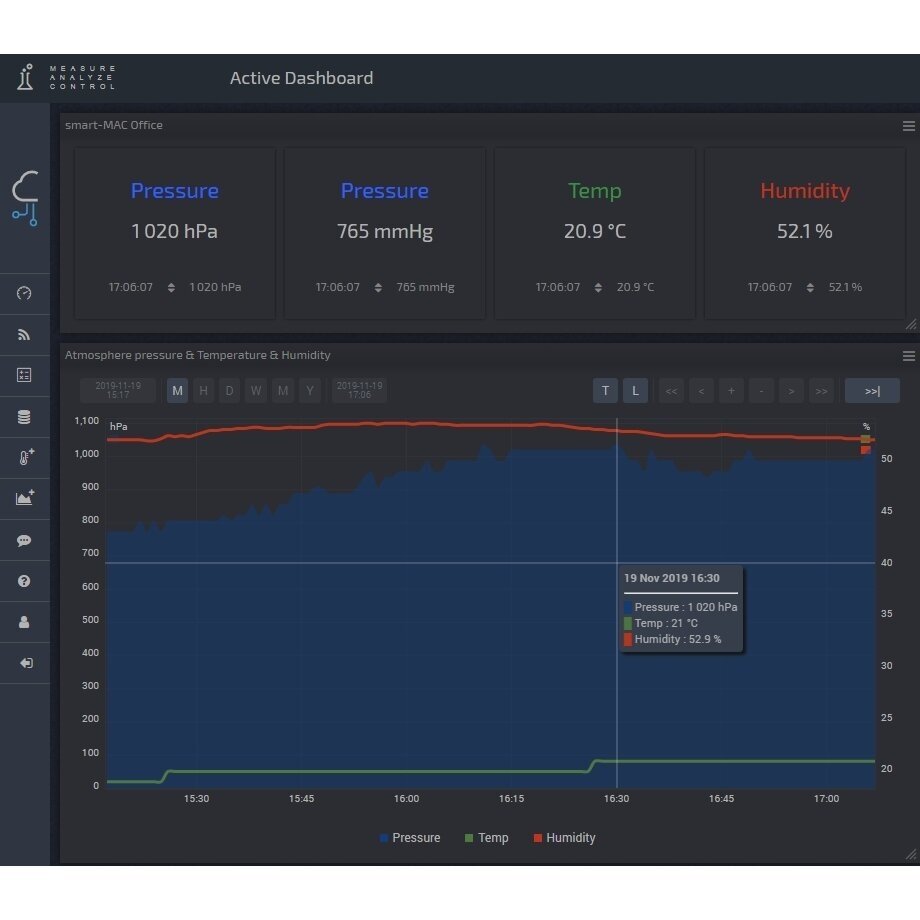

    Pilves näete temperatuuri, niiskuse ja rõhu kõveraid, saate võrrelda rõhu trendi ilmamuutustega ning seadistada teavitusi või D105 relee juhtimist ükskõik millise kolmest parameetrist järgi.

    Miks valida D280?
    Kolm keskkonnaparameetrit ühest andurist ja ühest sisendist – ilma eraldi toite ja lisamooduliteta. Koos T4W ja T5W tuuleanduritega (RS485) muutub üks D105 lihtsaks ilmajaamaks.

    Tehnilised andmed

    Toote tüüp Digitaalne temperatuuri-, niiskus- ja rõhuandur
    Tootja / mudel smart-MAIC / D280
    Rõhu vahemik 300…1100 hPa
    Rõhu täpsus ±1 hPa
    Temperatuuri vahemik −40…+85 °C
    Temperatuuri täpsus ±1 °C
    Niiskuse vahemik 0…100 % RH
    Niiskuse täpsus ±3 % RH
    Liides 1-Wire, digitaalne
    Toide 5 V DC (D105 klemmilt 6)
    Ühendamine D105-ga 1-Wire sisend, klemm 4; GND – 1, Vcc – 6
    Kogus ühes sisendis 1 tk
    Andmekanalid T1 – temperatuur, T2 – niiskus, T3 – rõhk

    Põhifunktsioonid

    • Kolm parameetrit ühes – temperatuur, niiskus ja õhurõhk.
    • Rõhu trend – ilmamuutuste jälgimine ilmajaamas.
    • Üks andmejuhe – 1-Wire, ilma analoogsignaalide ümberarvutuseta.
    • Toide D105-st – ilma eraldi plokita.
    • Läved ja relee – ventilatsiooni või kütte juhtimine temperatuuri või niiskuse järgi.
    • MQTT ja API – andmed BMS-ile, SCADA-le või koduautomaatikale.

    Mille poolest erineb sarnastest toodetest?

    • DHT22 – Rõhku ei mõõda, kuid niiskust (±2 % RH) ja temperatuuri (±0,5 °C) mõõdab täpsemalt; kui rõhku pole vaja, on DHT22 täpsem valik.
    • DS18b20 – Ainult temperatuur, kuid veekindel, kuni +125 °C ja kuni 5 tk ühes sisendis.
    • T4W / T5W – Tuule kiirus ja suund RS485 kaudu, vajavad eraldi 12–24 V DC toidet; koos D280-ga moodustavad ilmajaama.

    Kus kasutatakse?

    • Väikesed ilmajaamad ja talude ilmaseire
    • Kasvuhooned ja taimekasvatusruumid
    • Hoonete ja ruumide sisekliima seire
    • Koolide ja ülikoolide loodusteaduslikud projektid
    • Laod temperatuuri- ja niiskusnõuetega
    • Eramud koduautomaatikaga

    Kasutamine vastavalt vajadusele

    Põllumehele.
    Rõhu langus ja niiskuse tõus telefonis – märk planeerida põllutööd enne ilmamuutust.
    Õpetajale ja koolitajale.
    Kolme parameetri ajalugu pilves – valmis materjal loodusteaduste tundideks ja projektideks.
    Automaatika integraatorile.
    Kolm keskkonnamuutujat MQTT kaudu ühe 1-Wire ühendusega – vähem juhtmeid ja seadistamist.

    Praktiline kasutus

    Kui soovite talus oma ilmaandmeid, ühendage D105-ga D280 (1-Wire) ning RS485-ga T4W ja T5W tuuleandurid eraldi 12–24 V DC toitega. Siis näete pilves ühes kohas temperatuuri, niiskust, rõhku, tuule kiirust ja suunda.

    Plussid

    • Temperatuur, niiskus ja rõhk ühes anduris
    • Rõhumõõtmine, mida DHT22 ja DS18b20 ei paku
    • Toide D105-st, ilma lisaplokita
    • Lihtne seadistamine D105 seadetes
    • RS485 ja analoogsisend jäävad vabaks teistele anduritele

    Miinused / piirangud

    • D105-ga saab ühendada ainult ühe D280 – see hõivab kogu 1-Wire sisendi.
    • Kui D280 on ühendatud, ei saa sama sisendit kasutada DS18b20, DHT22 ega DR-20 jaoks.
    • Niiskuse (±3 % RH) ja temperatuuri (±1 °C) täpsus on madalam kui DHT22-l – kui rõhku pole vaja, valige DHT22.
    • Ei ole hermeetiline – õues on vaja kaitsevarjestust.

    Ohutus- ja paigaldusjuhised

    • Ühendage andur ainult siis, kui D105 toide on välja lülitatud.
    • Järgige kontaktide järjekorda: Vcc – klemm 6, Data – 4, GND – 1.
    • Õues kasutage ventileeritavat kaitsevarjestust vihma ja otsese päikese eest.
    • Ärge paigaldage soojusallikate ega ventilatsiooniavade lähedale – need moonutavad temperatuuri ja niiskust.
    • Paigaldage signaalijuhtmed jõukaablitest eemale.

    Kiire valikujuhend

    300…1100 hPa
    −40…+85 °C
    0…100 % RH
    1-Wire, 1 tk
    Sobib, kui vajate:
    • õhurõhu jälgimist
    • kolme keskkonnaparameetrit ühes sisendis
    • lihtsat ilmajaama D105-ga
    Kontrollige enne kasutamist:
    • kas D105 1-Wire sisend on vaba
    • kas paigalduskohas õhk ringleb ja soojusallikaid pole
    • kas rõhku on tõesti vaja (muidu on DHT22 täpsem)
    Oluline meeldetuletus: D280 töötab ainult D105-ga (mitte D101 või D103-ga). See mõõdab ümbritsevat õhku, mitte vee, gaasi või õhu rõhku torustikes – selleks on mõeldud G1/4 rõhuandur.

    KKK

    Millistes ühikutes rõhku näidatakse?
    Hektopaskalites (hPa), vahemik 300…1100 hPa.
    Milline on rõhu täpsus?
    ±1 hPa absoluutne täpsus.
    Kas samaaegselt saab ühendada DS18b20 või DHT22?
    Ei, 1-Wire sisend võtab vastu kas ühe D280 / DHT22 või kuni 5 DS18b20.
    Kas on vaja eraldi toidet?
    Ei, andur saab 5 V toite D105 klemmilt 6.
    Kas see sobib torustiku rõhu mõõtmiseks?
    Ei, selleks kasutage analoogsisendisse ühendatavat G1/4 rõhuandurit.
    Kus kolme parameetrit näha on?
    D105 kanalites: T1 – temperatuur, T2 – niiskus, T3 – rõhk.

    D280 temperatuuri-, niiskus- ja rõhuandur smart-MAIC D105 analüsaatorile

    D280 mõõdab −40…+85 °C, 0…100 % RH ja 300…1100 hPa (±1 hPa), ühendatakse D105 1-Wire sisendisse ja saab toite D105-st. Sobib ilmajaamadele ja hoonete sisekliima seireks.
