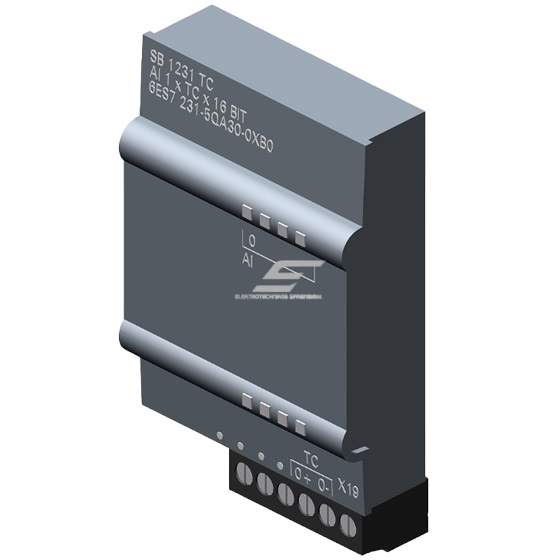

Аналоговый модуль ввода | 1xJ/K термопара | 24VDC | 6ES7231-5QA30-0XB0 Siemens

Технические характеристики
Продукт: SB 1231 AI 1×16 bit TC
Напряжение питания: 24 В DC
Потребляемый ток: 5 мА (тип.), от шины ПЛК 20 мА (тип.)
Макс. потери мощности: 0,5 Вт
Аналоговые входы: 1 (термопары)
Совместимые типы термопар: J (до 1200 °C), K (до 1372 °C), а также T, E, R, S, B, N, C, TXK/XK(L)
Диапазон напряжения: ±80 мВ
Входное сопротивление: ≥1 МОм
Разрешение: 15 бит + знак
Точность: ±0,1 % (при 25 °C), ±0,2 % (до 55 °C)
Подавление помех: ≥85 дБ (10 / 50 / 60 / 400 Гц)
Диагностика: обрыв провода, сигнализация ошибок, светодиодная индикация
Температура окружающей среды: -20…+60 °C (горизонт.), -20…+50 °C (вертик.)
Влажность: до 95 % без конденсации
Размеры: 38 × 62 × 21 мм
Вес: ~35 г
Сертификаты: CE, UL, CSA, cULus, FM, RCM, KC, Marine approval

Функции

Прямое измерение температуры с термопар.

Высокая точность измерений с погрешностью ±0,1 %.

Интегрированная диагностика и система сигнализации – обнаружение обрыва проводов, LED индикация ошибок.

Поддержка различных типов термопар, универсальность в промышленном применении.

Компактный размер – простая интеграция в систему SIMATIC S7-1200.

Применение

Инженеру: надежный контроль температуры в производственных процессах, энергетике, отоплении, вентиляции и кондиционировании (HVAC).

Электромонтажнику: легкий монтаж в существующий S7-1200 ПЛК, понятная система подключений, LED индикация ошибок облегчает пуск и обслуживание.

Для промышленности: идеально для химической, фармацевтической, пищевой и металлообрабатывающей отраслей, где требуется точное измерение температуры.

Плюсы

Компактный и лёгкий (всего 35 г).

Высокая совместимость – поддержка нескольких типов термопар.

Высокая точность и устойчивость даже при помехах.

Интегрированная диагностика и LED индикация ошибок.

Надежность – CE, UL, CSA, морские сертификаты.

Минусы

Только один аналоговый вход (ограниченное количество каналов).

Требуется система SIMATIC S7-1200 – не работает автономно.

Не подходит для токовых или резистивных датчиков (только для термопар и измерения напряжения ±80 мВ).
