Воздуховоды и соединения для вентиляции | систем кондиционирования

Воздуховоды и соединения являются основными компонентами, предназначенными для вентиляционных и кондиционерных систем, обеспечивающими движение и распределение воздуха в помещениях. Воздуховоды помогают циркулировать воздух от источника воздуха (например, обогревателя, охладителя) до необходимых мест, а соединения позволяют устанавливать и соединять системы воздуховодов. Системы воздуховодов и соединений могут использоваться как в жилых, так и в коммерческих или промышленных зданиях.

Воздуховоды

Воздуховоды можно классифицировать на несколько типов в зависимости от материалов, форм и функций:

Стандартные типы воздуховодов:

Круглые воздуховоды: Круглые воздуховоды являются наиболее распространёнными в вентиляционных системах благодаря низкому сопротивлению воздуха и эффективному распределению воздушного потока. Они экономичны, так как требуют меньше материалов для производства.
Квадратные/прямоугольные воздуховоды: Эти воздуховоды обычно используются, когда места для установки ограничены или требуется компактный воздуховод. Они удобно размещаются у стен или потолков.
Гибкие воздуховоды: Изготавливаемые из алюминия или пластика, гибкие воздуховоды используются в тех местах, где необходима простая установка и быстрая связь с системами. Они особенно подходят для мест, где необходимо обойти препятствия или сложные углы.
Материалы воздуховодов:

Галванизированная сталь: Наиболее распространённый материал из-за своей коррозионной стойкости и прочности. Галванизированная сталь обеспечивает долговечность и устойчивость к температурным колебаниям.
Алюминий: Более лёгкая альтернатива стали, чаще используемая в лёгких вентиляционных системах. Алюминий устойчив к коррозии, но менее прочен.
Пластик (PVC): Пластиковые воздуховоды чаще встречаются в бытовых или лёгких вентиляционных системах, так как они дешевле и легче. Они устойчивы к влаге, что делает их подходящими для помещений с повышенной влажностью, таких как ванные комнаты или кухни.
Изоляция:

Воздуховоды могут быть изолированы для предотвращения потерь тепла или конденсации. Это особенно важно для воздуховодов, которые переносят тёплый воздух в холодные места или холодный воздух в тёплые места. Изоляционные материалы обычно включают стекловату или пенопластовые материалы.
Соединения воздуховодов

Соединения позволяют соединять различные части воздуховодов, обеспечивая герметичность и эффективное движение воздуха. Существует множество типов соединений в зависимости от формы и потребностей соединяемых воздуховодов:

Соединительные элементы:

Т-образные соединения: Используются, когда требуется отвод от основного воздуховода в несколько направлений. Т-образное соединение позволяет распределить воздушный поток в двух направлениях.
Y-образные соединения: Эти соединения используются аналогично Т-образным, но позволяют более плавное распределение воздушного потока, снижая сопротивление воздуха и шум.
Угловые соединения (90° и 45°): Используются, когда необходимо изменить направление воздуховода. Более мягкий 45° угол снижает трение воздушного потока, в то время как 90° углы более компактны.
Адаптеры и переходы: Используются, когда необходимо соединить воздуховоды различного размера, например, когда меньший воздуховод соединяется с большим.
Крепёжные детали:

Крепления: Используются для подключения гибких воздуховодов к соединительным элементам или оборудованию.
Фланцы соединений: Фланцы часто используются с большими прямоугольными воздуховодами, позволяя надёжно их соединять.
Резиновые уплотнения: Часто используются в соединениях для обеспечения герметичности и снижения шума и вибрации.
Основные функции и преимущества:

Эффективность: Правильно спроектированные и установленные воздуховоды обеспечивают эффективный поток воздуха, снижая энергетические затраты и увеличивая эффективность систем отопления или вентиляции.
Гибкость: Гибкие воздуховоды и соединения позволяют легче адаптировать вентиляционную систему в различных помещениях.
Устойчивость: Использование устойчивых материалов, таких как галванизированная сталь или алюминий, обеспечивает долговечность воздуховодов даже в сложных условиях окружающей среды.
Герметичность: Высококачественные соединения обеспечивают отсутствие утечек воздуха, тем самым увеличивая эффективность вентиляционных систем.
Правильно подобранные воздуховоды и соединения не только улучшают циркуляцию воздуха, но и обеспечивают эффективное использование энергии и долговечность систем.

Подбор диаметра воздуховода

Пропускная способность круглого воздуховода (при скорости воздуха ~3 m/s – тихий режим для жилых помещений)

Диаметр	Расход воздуха, ~m³/h
Ø100 mm	85
Ø125 mm	130
Ø160 mm	215
Ø200 mm	340
Ø250 mm	530
Ø315 mm	840

В магистральных трассах и технических помещениях допускается более высокая скорость (4–6 m/s) – пропускная способность растёт пропорционально, но растёт и шум.

Частые вопросы

KibirkštisЖёсткий или гибкий воздуховод?

FazėДля основной трассы – жёсткий: меньше сопротивление, легче чистить. Гибкий подходит для коротких подключений к диффузорам и там, где нужно обойти препятствия. Длинные гибкие участки сильно снижают расход воздуха.

Схемы: как часто бывает и как должно быть

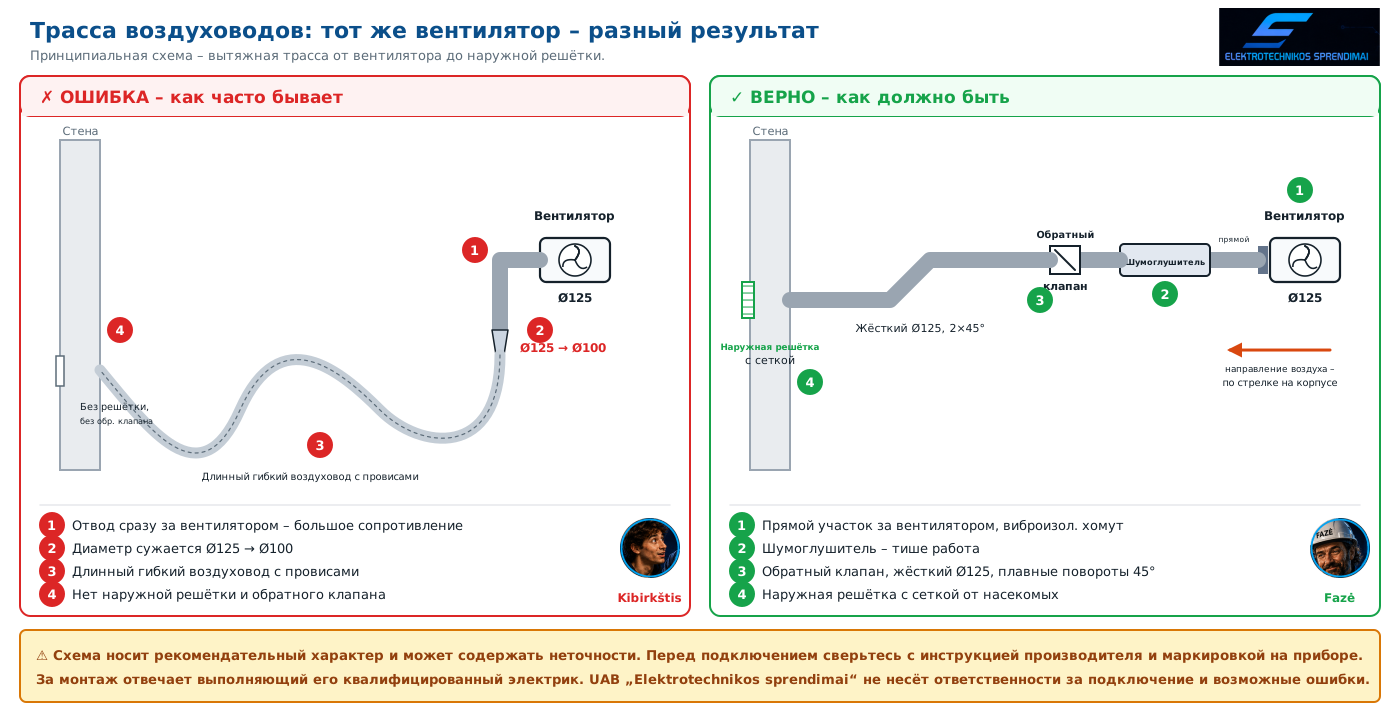

Схема 1. Трасса воздуховодов. Тот же вентилятор может дать вдвое меньше воздуха, если трасса сужена, изломана или собрана из длинного гибкого воздуховода.

KibirkštisВентилятор мощный, а воздуха почти нет. Почему?

FazėПосмотри на трассу: сужение, отводы и длинный гибкий воздуховод съедают бо́льшую часть производительности.

Трасса воздуховодов – схема: неправильно и правильно | elsprendimai.eu

☝ Нажмите на схему – откроется увеличенная версия.

⚠ Схема носит рекомендательный характер и может содержать неточности. Перед подключением сверьтесь с инструкцией производителя и маркировкой на приборе.
За монтаж отвечает выполняющий его квалифицированный электрик. UAB „Elektrotechnikos sprendimai“ не несёт ответственности за подключение и возможные ошибки.

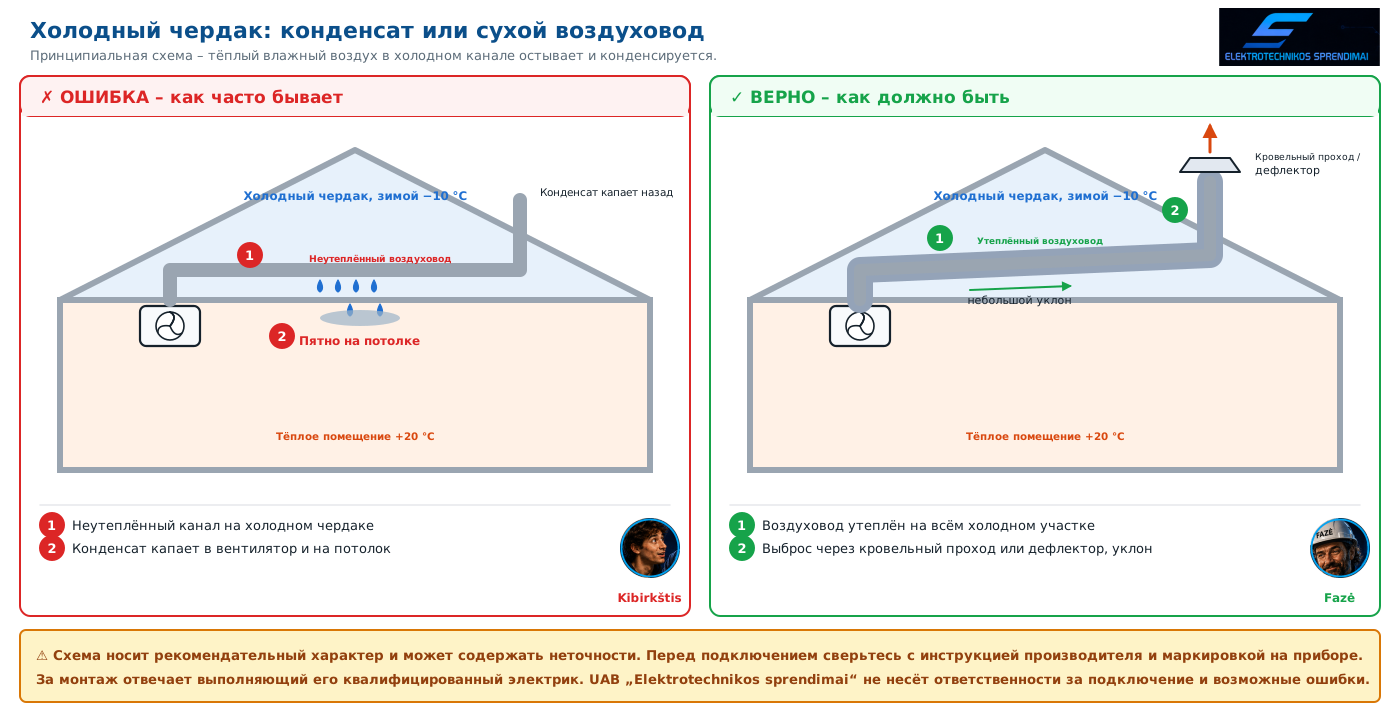

Схема 2. Воздуховод через холодный чердак. Тёплый влажный воздух в неутеплённом воздуховоде на холодном чердаке конденсируется – вода капает обратно на потолок и в вентилятор.

KibirkštisИз вентилятора капает вода. Он протекает?

FazėНет, это конденсат. Воздуховод на холодном чердаке нужно утеплить по всей длине.
