    Гид по выбору · для электриков и энергетиков

    Щитки с розетками: как выбрать, где монтировать и как защитить

    Для гаражей, складов, мастерских, хозяйств и стройплощадок. 51 моделей от 28 € до 331 €: от коробки с розетками без защиты до готового щитка с УЗО и автоматами.

    ⚙ Инженерный подборщик розетки, модули, ввод, схема

    Нужен быстрый выбор по помещению и оборудованию? Используйте подбор за 30 с вверху страницы. Ниже – точный расчёт для электрика.

    Kibirkštis

    Kibirkštis: У меня гараж с компрессором и подъёмником. Какой щиток нужен и хватит ли того, что есть в моём щите?

    Fazė

    Fazė: Отметьте розетки в подборщике. Он подсчитает модули и ввод, покажет, где каждой розетке нужна отдельная защита, и предложит модель. Если такой нет – соберём.

     информация  польза, решение  ⚠ проверьте  ⚡ безопасность, ошибки  голубым – активная ссылка на товар  зелёным – защита, установленная на заводе

    Инженерный подборщик: отметьте, что будете подключать

    Подборщик загружается. Если вы его не видите, обновите страницу или используйте таблицу ситуаций ниже.

    Уровни решений: от адаптера до профессионального щита

    Не для каждой задачи нужен щиток. Начните с самого низкого уровня, который решает вашу ситуацию.

    Уровень 1 · адаптацияАдаптер или переходник

    Один инструмент с вилкой CEE, а у вас розетка SCHUKO, или наоборот. Защиту обеспечивает существующий щит.

    от ~10 €Вилки и адаптеры →
    Уровень 2 · коробка с розеткамиЩиток без защиты

    Когда автоматы и УЗО уже есть в питающем щите и у каждой розетки там своя защита.

    28–60 €Все модели →
    Уровень 3 · комплектует электрикЩиток с местом для модулей

    Электрик устанавливает УЗО и автоматы под ваши нагрузки. Самый гибкий вариант для гаража и мастерской.

    31–145 € + модульное оборудованиеМодульное оборудование →
    Уровень 4 · готов к использованиюС заводской защитой

    УЗО 30 мА и автоматы установлены на заводе по EN 61439-3. Остаётся подключить и измерить.

    117–160 €Готовые модели →
    Уровень 5 · профессиональныйСобран по проекту

    Ввод 63 A, рубильник, несколько групп УЗО, учёт, строительный щит по EN 61439-4.

    по запросуКонфигуратор щита →

    Что вам нужно? Быстрый выбор по ситуации

    Нажмите на строку – подборщик вверху заполнится по ней, а ссылки на модели ведут прямо к товарам.

    Ситуация Минимальные требования Модели

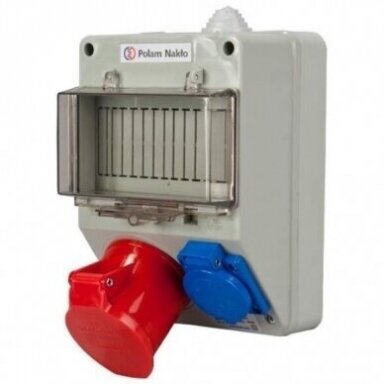

    Гараж, один трёхфазный потребитель 1× CEE 16 A 5P + 1–2 SCHUKO, IP44, ≥ 9 мод., если защита монтируется в щитке SEZ 16 A + 2×SCHUKO, 5 мод. Famatel 16 A + 2×SCHUKO, 9 мод. Famatel 16 A + 2×SCHUKO с УЗО

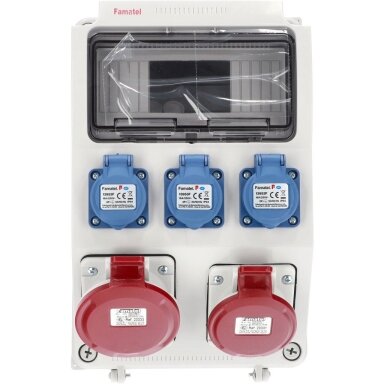

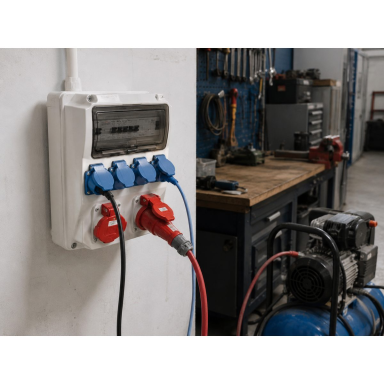

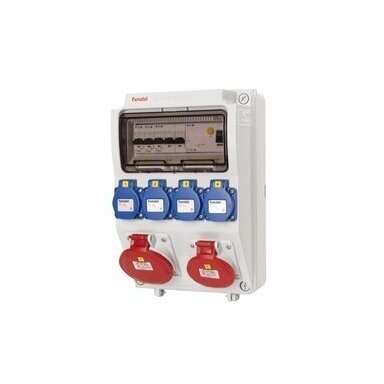

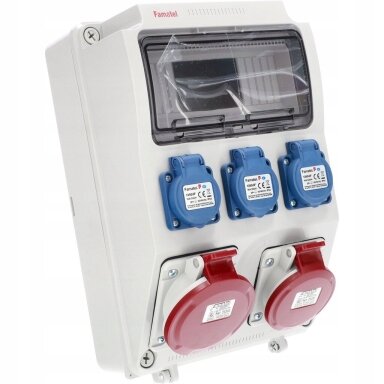

    Гараж с компрессором и подъёмником CEE 16 A + CEE 32 A + 2–4 SCHUKO, ≥ 12 мод., ввод C32–C40, 5×6 мм² Scame 16 A + 32 A + 5×SCHUKO, 14 мод. Famatel 16 A + 32 A + 4×SCHUKO, 12 мод.
    Мастерская: сварка и станки 2× CEE 32 A, ввод C40–C50, УЗО типа B для инвертора Scame 16 A + 2×32 A + 2×SCHUKO, 14 мод. Pawbol 2×32 A + 4×SCHUKO, 13 мод.
    Готов к использованию, без комплектации УЗО 30 мА и автоматы установлены на заводе Famatel 16 A + 2×SCHUKO с УЗО SEZ 2×16 A + 4×SCHUKO с УЗО + автоматами

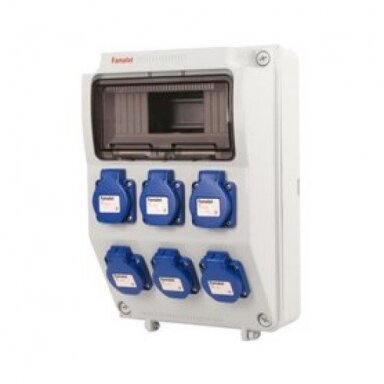

    Сервис, склад: много однофазных потребителей 4–6 SCHUKO, группы распределены по L1/L2/L3, 2 группы УЗО Famatel 6×SCHUKO, 9 мод. SEZ 6×SCHUKO, 8 мод., IP54
    Хозяйство, фермы, влажные помещения IP54 или выше, стойкость к УФ, 30 мА для защиты людей, ≤ 300 мА противопожарная (HD 60364-7-705) Scame 16 A + 32 A + 4×SCHUKO, IP54 Scame 16 A + 32 A + 4×SCHUKO, IP66
    Улица, мойка IP66–67, стойкий к УФ корпус, розетки с пружинными крышками Scame 2×16 A + 4×SCHUKO, IP66 Scame 16 A + 32 A + 5×SCHUKO, IP66
    Крупная точка распределения в цехе CEE 63 A + 32 A + 16 A, ≥ 10 SCHUKO, ≥ 16 мод., ввод по проекту Щит 63 A + 32 A + 16 A + 10×SCHUKO, 16 мод.

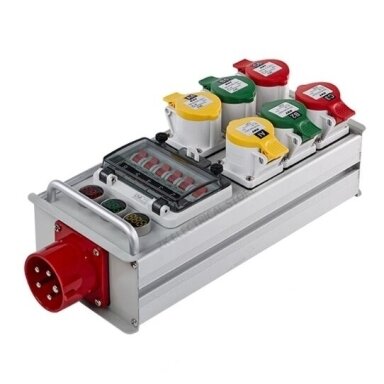

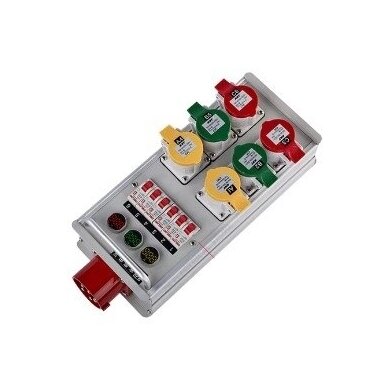

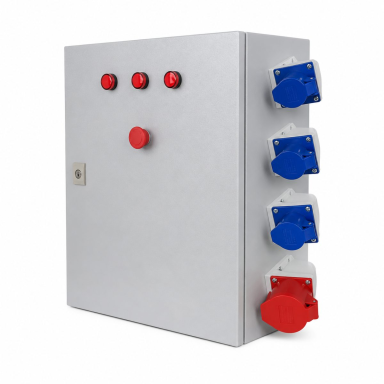

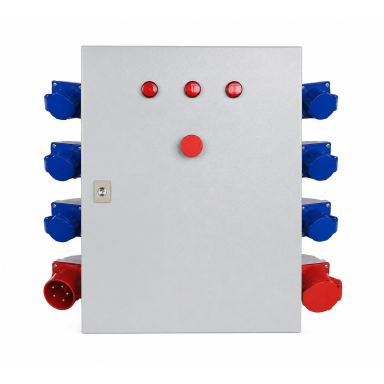

    Временное распределение, мероприятия, сервис на объекте Вводная вилка CEE 32 A 5P, автомат на каждую розетку, УЗО 30 мА обязательно (в щитке, питающем щите или PRCD), на улице – IP67 Мобильный блок 6×CEE 230 В Мобильный блок 6×CEE 230 В IP67 + УЗО 30 мА
    Стройплощадка Щит EN 61439-4 с УЗО 30 мА (HD 60364-7-704). Готовые строительные щиты – в подгруппе «Строительные вводные щиты и мобильные распределительные коробки» Соберём по запросу

    Типы розеток и их мощность

    Розетка Напряжение Полюсов Мощность Типичные потребители
    SCHUKO 16 A 230 В 2P + PE до 3,7 кВт ручной инструмент, обогреватель, зарядное устройство, освещение
    CEE 16 A, синяя 230 В 3P (2P + PE) до 3,7 кВт кемперы, мероприятия, причалы, наружное оборудование
    CEE 16 A, красная 400 В 5P (3P + N + PE) до 11 кВт компрессор, циркулярная пила, бетономешалка, насос
    CEE 32 A, красная 400 В 5P (3P + N + PE) до 22 кВт автоподъёмник, сварочный аппарат, станки, тепловая пушка
    CEE 63 A, красная 400 В 5P (3P + N + PE) до 43 кВт генератор, распределение в цехе, сцена мероприятий

    Мощность рассчитана как P = √3 × 400 В × I (для трёхфазных) и 230 В × I (для однофазных) при cos φ ≈ 1. Реальная мощность двигателей ниже из-за пускового тока и cos φ.

    Преимущества и ограничения

    Почему щиток, а не удлинители
    • У каждой розетки своя защита – неисправность одного инструмента не отключает все.
    • Разъёмы CEE не путают фазы и не позволяют вставить вилку 400 В в розетку 230 В.
    • Корпус IP44–IP67 выдерживает пыль, брызги воды и удары.
    • Одна аккуратная точка вместо «паутины» проводов на полу.
    Что знать перед покупкой
    • Большинство моделей без защиты: УЗО и автоматы устанавливает электрик.
    • Количество модулей ограничивает защиту: две группы УЗО и рубильник занимают 12 модулей.
    • Розетке 32 A нужен соответствующий ввод: кабель 5×6 мм² и автомат C40 в питающем щите.
    • Для мобильных блоков обязательно УЗО 30 мА, если его нет в самом блоке.

    Тип УЗО и характеристика автоматов

    Тип УЗО Когда использовать
    AC Только для чисто активных нагрузок. Для групп розеток не рекомендуется – электроника инструментов может помешать срабатыванию.
    A Минимальный стандарт для розеток: инструменты, компрессоры с прямым пуском, компьютерная техника.
    F Однофазные частотные преобразователи, инверторные приводы.
    B Трёхфазное оборудование с частотным преобразователем, инверторные сварочные аппараты. Перед УЗО типа B не должно стоять УЗО типа A – постоянный ток утечки его «ослепляет».

    Характеристика автоматов: группы SCHUKO – B; компрессоры и подъёмники с прямым пуском – C; тяжёлый пуск (большая инерция, трансформаторы) – D, проверив соблюдение времени отключения. Если групп розеток 3 и более, разделите их на две группы УЗО: фоновые токи утечки не суммируются, и одна неисправность не отключает весь щиток.

    Питающий кабель и ввод

    Защита ввода Мощность ≈ Типичное сечение Cu* Примечание
    C16 11 кВт 5×2,5 мм² для длинной линии – 5×4 мм²
    C25 17 кВт 5×4 мм² частый ввод гаража
    C32 22 кВт 5×6 мм² минимум с розеткой 32 A; селективности нет
    C40 28 кВт 5×10 мм² селективен с автоматом розетки 32 A
    C63 43 кВт 5×16 мм² по проекту

    * До ~25 м, кабель не сгруппирован, прокладка в воздухе. Точное сечение – по длине, способу прокладки и падению напряжения (HD 60364-5-52). Для мобильных блоков – резиновый H07RN-F.

    Схемы: архитектура защиты – неправильно и правильно

    ELSprendimai ✗ НЕПРАВИЛЬНО C40питающий щит 2× SCHUKO CEE 16 A CEE 32 A без УЗО, без автоматов Розетки 16 A защищены автоматом 40 A – перегрузка незаметна.
    Розетки без собственной защиты. Розетки 16 A защищает только автомат 40 A, а защиты от утечки нет. Перегретый кабель или повреждённый инструмент остаются без отключения.
    ELSprendimai ✓ ПРАВИЛЬНО C405×10 мм² QS 40 A RCD-1 40 A30 мА · A RCD-2 40 A30 мА · A C32 3PC16 3PB16 1P+N CEE 32 ACEE 16 A2× SCHUKO
    Рубильник, две группы УЗО и автомат на каждую розетку. Ввод C40 селективен с веткой 32 A, утечка одного инструмента отключает только свою группу.

    Схемы иллюстративные. Окончательное решение принимает квалифицированный электрик по HD 60364 и условиям объекта.

    ⚠ Что проверить перед покупкой

    • ✓ Количество и типы розеток соответствуют оборудованию, плюс одна запасная.
    • ✓ Свободных модулей хватает для всей защиты: УЗО 4P = 4, автомат 3P = 3, 1P+N = 2, рубильник = 4.
    • ✓ Класс IP соответствует помещению: IP44 – сухое, IP54 – влажное, IP66–67 – улица.
    • ✓ В питающем щите есть свободное место и мощность для автомата ввода.
    • ✓ Кабельный ввод: размер сальника подходит к вашему кабелю.
    ⚡ Самые частые ошибки
    • ✗ Розетки 16 A без своих автоматов за вводом 32–40 A.
    • ✗ Мобильный блок на стройке без УЗО 30 мА.
    • ✗ УЗО типа A перед сварочным инвертором или частотным преобразователем.
    • ✗ Все группы SCHUKO на одной фазе – L1 перегружена, L2 и L3 пустые.
    • ✗ Кабель 5×4 мм² для розетки 32 A на длинной линии.

    Пусковые измерения – контрольный список электрика

    Измерение Критерий (HD 60364-6)
    Сопротивление изоляции ≥ 1 МОм, испытательное напряжение 500 В DC
    Непрерывность защитного проводника PE в каждой розетке, цепь малого сопротивления до шины PE щита
    Сопротивление петли Zs время отключения ≤ 0,4 с (TN, группы до 32 A)
    Срабатывание УЗО ≤ 300 мс при IΔn; ≤ 40 мс при 5 × IΔn
    Чередование фаз в розетках CEE правое вращение – двигатели вращаются в правильном направлении

    Вспомогательные товары

    Часто задаваемые вопросы

    Можно ли подключать щиток без защиты?

    Kibirkštis

    Только если каждую розетку защищает соответствующий автомат и УЗО 30 мА в питающем щите. Если щиток питается одной линией 32 A, розеткам 16 A нужны свои автоматы в щитке.

    Какое УЗО нужно гаражу со сварочным аппаратом?

    Fazė

    Для инверторного сварочного аппарата – УЗО типа B для той группы, в которую он включается. Для остальных групп SCHUKO достаточно типа A, но они должны быть в отдельной группе, не перед УЗО типа B.

    Достаточно ли кабеля 5×4 мм² для розетки 32 A?

    Kibirkštis

    Только для короткой, несгруппированной линии и после проверки расчётом. Стандартный выбор – 5×6 мм², а для селективного ввода C40 – 5×10 мм².

    Почему две группы УЗО, а не одна?

    Fazė

    У каждого инструмента есть небольшой фоновый ток утечки. Когда их много, токи суммируются и УЗО 30 мА срабатывает без неисправности. Две группы снижают этот риск, и одна неисправность не отключает все розетки.

    Можете собрать щиток по моему заданию?

    Kibirkštis

    Да. Пришлите список оборудования, мощность ввода и условия помещения или заполните конфигуратор щита – подберём компоненты и подготовим предложение.

    Связанные гиды

    Источники

    • EN 61439-3 / -4 – распределительные щиты для неквалифицированных лиц и стройплощадок
    • EN 60309-1 / -2 – промышленные вилки и розетки
    • HD 60364-4-41, -5-52, -6, -7-704, -7-705 – электроустановки, защита, проверка, стройплощадки, сельское хозяйство
    • Технические листы производителей SEZ, Scame, Famatel, Pawbol
