Датчики температуры и влажности | решения для измерения параметров окружающей среды

  • Датчики температуры и влажности: для помещения, воздуховода, улицы и щита

    Влажность без температуры ничего не говорит. Измеряйте оба параметра – и вентилятор, осушитель или обогреватель щита включится тогда, когда нужно, а не по часам.

    Что вам нужно? Выберите – и мы сразу приведём вас к товару:

    Ванная, душевая: вентилятор по влажности без отдельного контроллера
    Датчик-контроллер: сам формирует сигнал 0–10 V / 0–20 mA / PWM для EC-вентилятора
    Комнатный RCTHG-2 → Канальный DCTHG-2 →
    Промышленный объект, PLC, BMS: только измерение
    Преобразователь: температура и влажность на отдельных выходах 0–10 V / 0–20 mA (LFH10 – 4–20 mA) + Modbus RTU
    Комнатный RSTHG-3 → Канальный DSTHG-3 →
    Офис, школа: много зон в сети Modbus
    Датчики Modbus RTU: питание и данные по одному кабелю RJ45 (PoM 24 V DC)
    Комнатный RSTHM-2 → Канальный DSTHM-2 →
    Конденсат в электрощите
    Гигростат на DIN-рейку 10–90 % RH включает обогреватель или вентилятор щита
    Гигростат PHG02 →
    Подвал, теплица, сушильня: включить и выключить

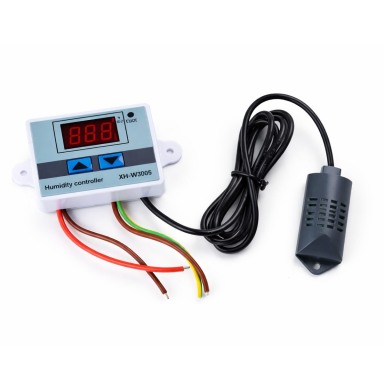

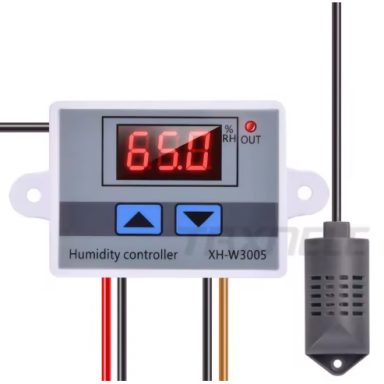

    Цифровой контроллер с релейным выходом – осушитель, увлажнитель, обогреватель или вентилятор (версия 230 V до 1500 W)

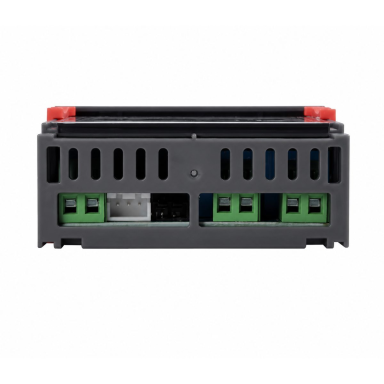

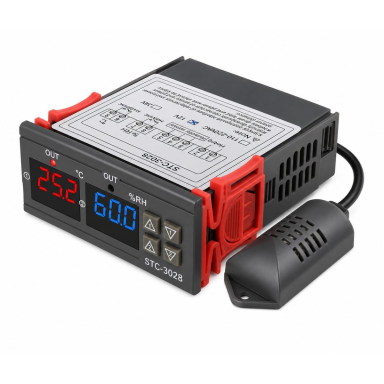

    Контроллер влажности 230 V → Двойной T + RH →
    Хозяйство, теплица: контроль и управление без проводов

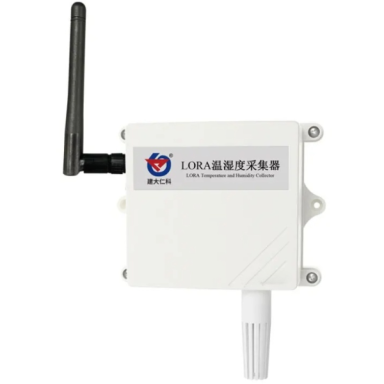

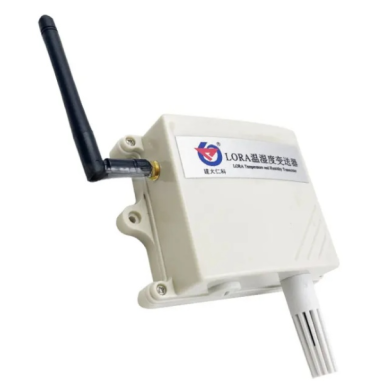

    Датчик Zigbee с VPD и точкой росы, LoRa для удалённых построек, датчики влажности почвы для полива

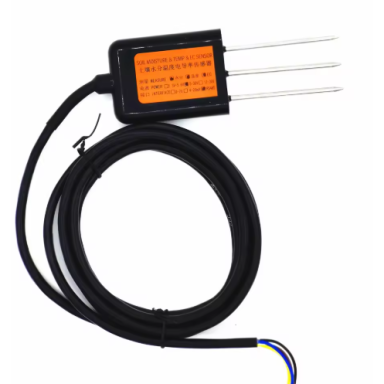

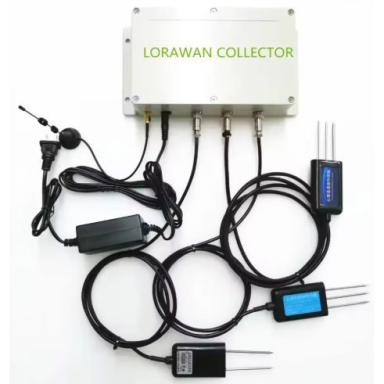

    SONOFF Zigbee → LoRa IP65 → Почва →

    Все типы: преобразователи · датчики-контроллеры · уличные IP65 · с измерением температуры поверхности стены · скрытого монтажа · гигростаты · влажность почвы · беспроводные · все датчики и сенсоры

    Kibirkštis Fazė
    Преобразователь или датчик-контроллер? Почему в воздуховоде после нагревателя влажность всего 20 %? Когда на стене образуется конденсат? Гид по подбору – под списком товаров. Или спросите нас – подберём под ваш контроллер и помещение.
    Читать далее
  • Гид по подбору: как подобрать датчик температуры и влажности

    Датчик влажности управляет вентиляцией ванной и бассейна, осушителями, обогревателями щитов, микроклиматом теплиц и складов. Но относительная влажность сильно зависит от температуры, поэтому один и тот же воздух в разных местах показывает совершенно разные проценты. Этот гид поможет подобрать датчик по трём вопросам: кто должен принимать решение (сам датчик, контроллер или человек в телефоне), какой нужен сигнал и где будет установлен датчик. Общий подбор датчиков (PT1000, NTC, CO₂, давление) описан в гиде по датчикам и сенсорам.

    Синий – информация Зелёный – польза для вас Оранжевый – ⚠ проверьте Красный – ⚡ безопасность и ошибки
    Содержание
    1. Что вам нужно? Быстрый выбор
    2. Преобразователь, датчик-контроллер, гигростат или беспроводной датчик?
    3. Относительная влажность, точка росы и почему место установки датчика решает всё
    4. Питание и сигнал: как не ошибиться с версией
    5. Как считать: сигнал, точка росы, нагрузка реле
    6. Где устанавливать: помещение, воздуховод, улица, щит
    7. ⚠ Что проверить перед покупкой
    8. ✗ Частые ошибки
    9. Схема: вентиляция ванной или бассейна по влажности – неправильно и правильно
    10. FAQ

    Что вам нужно? Быстрый выбор

    Ситуация Решение Где искать
    Вентилятор ванной или душевой должен ускоряться при росте влажности – контроллера нет Датчик-контроллер: вы задаёте пороги влажности (и при необходимости температуры), а он сам формирует сигнал 0–10 V / 0–20 mA / PWM для EC-вентилятора или регулятора скорости. Комнатный и скрытого монтажа (IP30) – за пределами зон 0–2 ванной, куда не попадают брызги; для более влажных мест надёжнее канальный IP54 в воздуховоде вытяжного воздуха. Влажностью в зале бассейна управляет установка подготовки воздуха – для неё подходит преобразователь Комнатный RCTHG-2 · Скрытого монтажа FCTHG · Канальный DCTHG-2
    Контроллер, PLC или BMS уже есть – нужно только измерение Преобразователь: температура и влажность на отдельных аналоговых выходах (0–10 V / 0–20 mA / PWM) и Modbus RTU; логика управления остаётся в контроллере Комнатный RSTHG-3 · Канальный DSTHG-3 · LFH10 4–20 mA / 0–10 V
    Офис, школа, гостиница – температура и влажность каждой зоны в BMS или контроллер рекуператора Комнатные датчики Modbus (PoM – питание и данные по одному кабелю RJ45) или преобразователи с 0–10 V; в вытяжном воздуховоде – канальный. Для комфорта обычно поддерживают ~40–60 % RH, а вместе с CO₂ вентиляция работает по заполненности помещений Комнатный RSTHM-2 · Комнатный RSTHG-3 · Канальный DSTHM-2 · Датчики CO₂
    Производственный цех, промышленный склад, сушильня – длинные линии, PLC, пыль и влага Преобразователь с токовым выходом (LFH10 – 4–20 mA, Sentera – 0–20 mA), более устойчивым к помехам на длинных линиях, или Modbus RTU в PLC либо SCADA; для воздуховода – канальный IP54, для улицы и влажных зон – IP65, −30…+70 °C LFH10 4–20 mA · Канальный DSTHG-3 · Уличный ODTHM
    Много точек измерения, вентиляторы или регуляторы Sentera, BMS по Modbus Датчики Modbus RTU с питанием по тому же кабелю RJ45 (PoM 24 V DC): один кабель – и питание, и данные Комнатный RSTHM-2 · Канальный DSTHM-2 · Датчик-контроллер DCTHM-2
    Наружная температура и влажность, неотапливаемый склад, влажное помещение Уличный датчик IP65, −30…+70 °C, 0–100 % RH; со встроенным алгоритмом управления – уличный датчик-контроллер Уличный ODTHM · Уличный OCTHM-R
    Отпотевают стены, в углах плесень – нужно видеть риск конденсации Комнатный датчик, который дополнительно измеряет температуру поверхности стены: вместе с влажностью воздуха это показывает, приближается ли поверхность к точке росы RWTHM-2 с датчиком поверхности стены
    Электрощит, шкаф учёта, уличный бокс – конденсат на оборудовании Гигростат на DIN-рейку: при превышении заданной влажности включает обогреватель или вентилятор щита Гигростат PHG02 · обогреватели щитов
    Подвал, гараж, теплица, сушильня, инкубатор – простое включение и выключение Цифровой контроллер с датчиком и релейным выходом; максимальная нагрузка: версия 230 V – 1500 W, 24 V – 240 W, 12 V – 120 W Влажность, 230 V · 24 V · 12 V · Двойной T + RH
    Наблюдение за домом, офисом или теплицей в телефоне Zigbee-датчик с дисплеем (нужен Zigbee-хаб) или LoRa-датчик для удалённых объектов (нужен LoRa-шлюз); Wi-Fi-датчик, если нужна ещё и газовая сигнализация SONOFF SNZB-02DR2 · IMOU ZTM1 · LoRa IP65 · Wi-Fi + газ
    Теплица, рассадник, животноводческое или птицеводческое здание Управляйте температурой и влажностью вместе: избыток влажности – болезни и конденсат, недостаток – стресс для растений. Для управления вентилятором – уличный IP65 или канальный датчик-контроллер с 0–10 V; для простого включения – контроллер с реле; для мониторинга – датчик Zigbee с VPD (дефицитом давления пара) или LoRa для удалённых построек. В помещениях для животных из-за аммиака и пыли выбирайте корпус IP65 и предусмотрите периодическую проверку Уличный OCTHM-R · Канальный DCTHG-2 · Контроллер 230 V · SONOFF с VPD · LoRa IP65
    Полив по фактической влажности почвы Датчик влажности и температуры почвы: Modbus RTU или LoRa / LoRaWAN с дополнительными параметрами (EC, pH) Modbus SWCSM-075 · 8in1 LoRa
    Что вы получаете при правильном выборе
    • Вентиляция по влажности: вентилятор работает интенсивнее только после душа или купания, а остальное время – на минимальной скорости. Меньше шума и теплопотерь.
    • Нет конденсата и плесени: стены, окна, оборудование щитов и хранимые товары остаются сухими.
    • Датчик сразу подходит к системе – не нужно менять вход контроллера или искать на объекте другое напряжение питания.
    • Данные, которым можно доверять: правильно установленный датчик показывает воздух помещения, а не радиатора или нагревателя.

    Преобразователь, датчик-контроллер, гигростат или беспроводной датчик?

    Все эти устройства измеряют температуру и влажность, но различаются тем, где принимается решение. Сначала определите, кто будет управлять вентилятором, осушителем или обогревателем:

    1. Преобразователь (датчик)
    Только измеряет и передаёт: отдельными сигналами 0–10 V / 0–20 mA или по Modbus RTU. Решение принимает контроллер, PLC или BMS.
    2. Датчик-контроллер
    Измеряет и сам рассчитывает управляющий сигнал по заданным диапазонам. Вентилятор или заслонка подключается напрямую к нему – отдельный контроллер не нужен.
    3. Гигростат / контроллер с реле
    Контакт реле включается и выключается на заданном пороге. Самое простое управление «вкл.–выкл.», без программирования.
    4. Беспроводной датчик
    Измерения передаются в приложение или облако (Zigbee, Wi-Fi, LoRa). Для мониторинга и сценариев умного дома; для критичного управления лучше проводная связь.
    Тип Выход Когда выбирать Примеры
    Преобразователь 3 × 0–10 V / 0–20 mA / PWM + Modbus RTU; или 4–20 mA / 0–10 V Контроллер рекуператора или BMS имеет аналоговые входы; вы заменяете старый датчик RSTHG-3, RSTHF-3, DSTHG-3, DSTHF-3, LFH10, комнатный RH 0–10 V + Modbus, комнатный с LCD, канальный с LCD
    Modbus-датчик (PoM) Только Modbus RTU, питание 24 V DC по тому же кабелю RJ45 Много точек, оборудование Sentera, BMS; без аналоговых кабелей RSTHM-2, RWTHM-2, DSTHM-2, ODTHM
    Датчик-контроллер 1 × управляющий сигнал 0–10 V / 0–20 mA / PWM (в версиях PoM – управляющее значение по Modbus) + Modbus RTU Один вентилятор или зона: ванная, бассейн, склад, производственное помещение RCTHG-2, RCTHF-2, RCTHH-2, FCTHF, FCTH8, DCTHF-2, OCTHM-R
    Гигростат / контроллер с реле Контакт реле (ток и мощность – в зависимости от модели) Обогреватель щита, осушитель, увлажнитель, вентилятор без контроллера PHG02, контроллер влажности 230 V, двойной 24 V DC, двойной 12 V DC
    Беспроводной Zigbee, Wi-Fi, LoRa – приложение или платформа Мониторинг, оповещения, сценарии умного дома, удалённые объекты SONOFF SNZB-02DR2, IMOU ZTM1, LoRa IP65

    Относительная влажность, точка росы и почему место установки датчика решает всё

    Относительная влажность (% RH) показывает, сколько водяного пара содержится в воздухе по сравнению с максимальным количеством, которое воздух может удержать при той же температуре. Тёплый воздух вмещает больше пара, поэтому при нагреве воды в нём остаётся столько же, а относительная влажность падает. При охлаждении – растёт, пока не достигнет 100 % и пар не превратится в конденсат.

    Наружный воздух
    0 °C, 80 % RH
    →
    Рекуператор и нагреватель
    нагревают до +20 °C
    →
    Приточный воздух
    ~21 % RH – воды столько же
    →
    В помещении воздух увлажняется
    от людей, душа, готовки

    Точка росы – температура, при охлаждении до которой в воздухе начинается конденсация. Если поверхность стены, окна или трубы холоднее точки росы, на ней выпадает конденсат. Поэтому:

    • влажностью помещения управляйте датчиком в помещении или в воздуховоде вытяжного воздуха, а не в приточном воздуховоде после нагревателя;
    • риск конденсации оценивайте по температуре поверхности и точке росы воздуха – для этого предназначен датчик с измерением температуры поверхности стены;
    • многие датчики и приложения рассчитывают точку росы сами (например, SONOFF SNZB-02DR2 – вместе с VPD для теплиц), а некоторые преобразователи могут передавать её вместо влажности (например, датчики с LCD и DIP-переключателями).
    Помещение Чем обычно управляет Совет
    Жилое, офис Интенсивностью рекуператора, увлажнением зимой Для комфорта обычно стремятся к ~40–60 % RH; зимой более низкая влажность – норма
    Ванная, душевая Скоростью вытяжного вентилятора Порог задайте выше обычного уровня, чтобы вентилятор не работал круглые сутки – например, 65–70 % RH, и учитывайте сезон
    Зал бассейна Установкой подготовки воздуха, осушением Влажность и температура воздуха регулируются вместе с температурой воды согласно требованиям производителя установки и проекта
    Склад, подвал, архив Осушителем, вентилятором, отоплением Важно избежать конденсата: контролируйте и температуру, и влажность
    Производственный цех, промышленный объект Вентиляцию, отопление, осушение, условия процесса (сушка, покраска, хранение) Пределы задаёт технология или производитель продукции; важна не только средняя влажность, но и риск конденсации на холодных поверхностях и конструкциях
    Теплица, животноводческое здание Вентиляцию, отопление, туманное увлажнение, приводы форточек Для растений важен VPD – он объединяет температуру и влажность; в животноводческих зданиях высокая влажность повышает риск аммиака и болезней. Пределы задаёт агроном или зоотехник
    Электрощит Обогревателем щита, вентилятором Обогреватель поднимает температуру на несколько градусов выше окружающей – относительная влажность в щите падает, и конденсат не образуется

    Питание и сигнал: как не ошибиться с версией

    Датчики одной серии часто внешне одинаковы, но различаются питанием и выходами. В нашем ассортименте буква в названии модели Sentera указывает вариант питания:

    Версия Питание Сигнал Примеры
    …F 18–34 V DC Аналоговый выход (-ы) + Modbus RTU RSTHF-3, RCTHF-2, DSTHF-3
    …G 18–34 V DC или 15–24 V AC Аналоговый выход (-ы) + Modbus RTU RSTHG-3, RCTHG-2, DCTHG-2
    …H 24 V DC через RJ45 (PoM) Аналоговый выход + Modbus RTU RCTHH-2
    …M 24 V DC по тому же кабелю RJ45 (Power over Modbus) Только Modbus RTU – аналогового выхода нет; датчики-контроллеры (DCTHM-2, OCTHM-R) передают управляющее значение по Modbus RSTHM-2, DSTHM-2, DCTHM-2, ODTHM
    …8 85–264 V AC Аналоговый выход + Modbus RTU FCTH8

    Тип аналогового выхода (0–10 V, 0–20 mA или PWM) и диапазон обычно выбираются в настройках (регистры Modbus, перемычки или DIP-переключатели – см. описание товара). PoM (Power over Modbus) использует разъём RJ45, но это не Ethernet и не PoE – не подключайте к сетевому коммутатору. Как сигналы передаются на вентилятор или заслонку, описано в гиде по HVAC-автоматике.

    Как считать: сигнал, точка росы, нагрузка реле

    1. Значение из аналогового сигнала
    Значение = min + (сигнал − начало сигнала) ÷ ширина диапазона сигнала × (max − min).
    Пример (4–20 mA, 0–100 % RH): контроллер получает 13,6 mA → (13,6 − 4) ÷ 16 × 100 = 60 % RH.
    Пример (0–10 V, −30…+70 °C): сигнал 5 V → −30 + 5 ÷ 10 × 100 = +20 °C.

    2. Точка росы (формула Магнуса; её погрешность < 0,1 °C, реальную точность определяет датчик – ±2 % RH ≈ ±0,5 °C)
    γ = ln(RH ÷ 100) + 17,62 × T ÷ (243,12 + T); точка росы = 243,12 × γ ÷ (17,62 − γ).
    Пример: в помещении +20 °C и 60 % RH → γ = −0,511 + 1,339 = 0,828 → точка росы ≈ +12,0 °C. Если угол наружной стены или оконная рама холоднее +12 °C – там образуется конденсат. Для плесени достаточно, чтобы у поверхности относительная влажность длительно держалась на уровне ~80 % (критерий EN ISO 13788) – в этом примере это происходит, когда поверхность холоднее примерно +15 °C.

    3. Выдержит ли реле гигростата или контроллера нагрузку?
    Ток = мощность ÷ напряжение. Пример: обогреватель щита 100 W, 230 V → 100 ÷ 230 = 0,43 A – для контакта PHG02 10 (5) A с большим запасом. Осушитель 2 kW, 230 V → 8,7 A. Компрессор – индуктивная нагрузка, а PHG02 допускает для неё только 5 A; к тому же при пуске он кратковременно потребляет ток в несколько раз больше. Подключать напрямую нельзя: подключайте через контактор или промежуточное реле, катушкой которых управляет гигростат (напряжение катушки должно соответствовать цепи). Обозначение «10 (5) A»: 10 A – для активной нагрузки (обогреватель), в скобках 5 A – для индуктивной (двигатели, компрессоры).

    Где устанавливать: помещение, воздуховод, улица, щит

    Датчик Хорошее место Где не устанавливать
    Комнатный, скрытого монтажа Внутренняя стена, на высоте ~1,5 m, свободная циркуляция воздуха; в ванной – не прямо над душем, где брызжет вода Рядом с радиатором, приточным диффузором, дверью, на холодной наружной стене, на солнце; в зоне, где на датчик напрямую попадает вода
    Канальный Для влажности помещения – в воздуховоде вытяжного воздуха, на прямом участке, зонд по центру воздуховода В приточном воздуховоде после нагревателя (показывает слишком низкую влажность), сразу после отвода или увлажнителя, где воздух не перемешан
    Уличный Северная стена, не ниже ~2 m, защита от солнца и дождя, кабельный ввод снизу Над окнами, вентиляционными отверстиями, наружным блоком теплового насоса; под прямым солнцем
    С датчиком поверхности стены На той стене, риск конденсации на которой нужно контролировать (например, наружная стена, угол) На обогреваемой или нагреваемой солнцем стене – показание не отразит проблему
    Гигростат в щите В верхней части щита, как можно дальше от обогревателя и не прямо над ним; обогреватель – внизу, чтобы тёплый воздух поднимался через весь щит Прямо над обогревателем или у вентиляционных решёток – отключится слишком рано

    ⚠ Что проверить перед покупкой

    Kibirkštis
    Kibirkštis: «Заказал такой же датчик, как у коллеги, а мой контроллер его не видит – говорят, не та версия…»
    Что проверять Почему
    Кто будет принимать решение Есть контроллер – нужен преобразователь. Нет – датчик-контроллер или гигростат. Только мониторинг – беспроводной датчик
    Питание 24 V AC или только DC, PoM через RJ45, 85–264 V AC, 230 V, 12 / 24 V DC или батарея. Версии одной серии различаются – проверяйте по названию товара
    Вход контроллера 0–10 V, 0–20 / 4–20 mA или Modbus RTU; для Modbus адрес, скорость и чётность должны совпадать
    Диапазон и окружающая среда Комнатные обычно 0…+50 °C и 0–95 % RH, канальные и уличные −30…+70 °C и 0–100 % RH. Есть ли в среде конденсация
    Тип монтажа и IP Комнатный IP30, скрытого монтажа, канальный IP54 (IP зонда см. в описании товара), уличный IP65, для щита – DIN-рейка IP20
    Контакт реле Ток для активной и индуктивной нагрузки, NO / NC / перекидной; включает ли при росте влажности (осушение) или при падении (увлажнение)
    Промышленная среда Пыль, масляный туман, химические пары и растворители могут повредить чувствительный элемент влажности – выбирайте канальный или уличный корпус с защитой, предусмотрите периодическую проверку и калибровку
    Для беспроводного Есть ли Zigbee-хаб, покрытие Wi-Fi или сеть LoRa; какое приложение и нужны ли история и оповещения

    ✗ Частые ошибки

    Ошибка Последствие
    Датчик влажности в приточном воздуховоде после нагревателя Показывает 15–25 % RH, хотя в помещении влажно – вентилятор или осушитель никогда не включается
    Куплена не та версия питания (например, трансформатор AC, а датчик только DC) Датчик не работает или повреждается; приходится менять товар или источник питания
    Контроллер ожидает 0–10 V, а выход датчика настроен на 0–20 mA (или наоборот) Токовый выход на высокоомном входе напряжения поднимает напряжение до предела – контроллер почти всегда видит максимум; в обратном случае – показывает слишком мало. Перед пуском проверьте настройку выхода
    PoM-датчик с RJ45 подключён к сетевому коммутатору Устройства не работают, возможно повреждение коммутатора или датчика
    Гигростат напрямую коммутирует осушитель или вентилятор с превышением тока контакта Контакты перегреваются и свариваются, прибор выходит из строя или не отключается
    Датчик чистят растворителями, окрашивают, закрывают плёнкой во время ремонта Чувствительный элемент влажности повреждается или «уплывает» – показания перестают соответствовать действительности
    Уличный датчик на солнце или над вентиляционным отверстием Температура искажена на несколько градусов, влажность – на десятки процентов
    ⚡ Гигростат или контроллер 230 V во влажном помещении без подходящего корпуса и защиты от токов утечки Опасность поражения электрическим током и короткого замыкания
    Fazė
    ⚡ Безопасный монтаж – совет Fazė
    Перед подключением датчиков, гигростатов или контроллеров отключите питание и убедитесь в отсутствии напряжения – в щитах 24 V и 230 V часто находятся на соседних клеммах. Датчики 24 V питайте только от безопасного разделительного трансформатора или источника питания, сигнальные кабели прокладывайте отдельно от 230/400 V. В ванных, душевых и помещениях бассейнов устанавливайте оборудование с учётом зон по HD 60364-7-701 и степени IP (в зонах 1 и 2 – не ниже IPX4; в зонах 0 и 1 – только SELV, источник питания за пределами зон), а все цепи помещения защитите устройством защиты от токов утечки с IΔn ≤ 30 mA. Оборудование 230 V подключает квалифицированный электрик.
    ☝ Elsprendimai.eu рекомендует
    • К гигростату щита – обогреватель щита: вместе они не дают образоваться конденсату на автоматике и клеммах.
    • Для активных датчиков – источник питания 24 V DC на DIN-рейку: подходит для версий F, G и H; версии M (PoM) питаются через устройство Sentera PoM или модуль питания, версия 8 – напрямую от 230 V.
    • Датчик-контроллер уже есть – осталось подобрать вентилятор с управлением 0–10 V или регулятор скорости.
    • Влажность не снижается даже при вентиляции? Выбирайте осушитель воздуха и управляйте им гигростатом.
    • Контроллер принимает другой сигнал, чем выдаёт датчик? Выберите преобразователь сигналов, а не другой датчик.
    • Вместе с влажностью нужно контролировать и качество воздуха? См. датчики CO₂ – многие из них измеряют также температуру и влажность.

    Схема: вентиляция ванной или бассейна по влажности – неправильно и правильно

    Kibirkštis
    Kibirkštis: «Установил датчик влажности и вентилятор, но после душа зеркало запотевшее, а вентилятор еле крутится. Датчик показывает 22 %.»
    Fazė
    Fazė: «Датчик исправен – он измеряет не тот воздух. Давайте посмотрим всю цепочку.»
    ✗ НЕПРАВИЛЬНО
    ① Канальный датчик в приточном воздуховоде после нагревателя
    ↓
    ② Диапазон выхода датчика не совпадает с настройками контроллера
    ↓
    ③ Порог влажности задан 40 % RH
    ↓
    ④ Вентилятор 230 V коммутируется через контакт реле контроллера со слишком малым допустимым током; в цепи нет защиты от токов утечки
    ✓ ПРАВИЛЬНО
    ① Датчик в воздуховоде вытяжного воздуха или в помещении на внутренней стене, не над душем
    ↓
    ② Тип и диапазон выхода совпадают с входом и настройками контроллера (0–10 V = 0–100 % RH с обеих сторон)
    ↓
    ③ Порог выше обычного уровня (например, 65–70 % RH), минимальная скорость – для постоянной вентиляции
    ↓
    ④ EC-вентилятор управляется сигналом 0–10 V; большая нагрузка – через контактор; в цепи УЗО IΔn ≤ 30 mA
    Почему так – пояснение по номерам схемы
    1. ①: после нагревателя воздух подогрет, поэтому его относительная влажность низкая (наружный воздух 0 °C и 80 % RH, нагретый до +20 °C, имеет около 21 % RH), хотя в ванной влажность может достигать 90 %. Датчик должен измерять воздух, который уходит из помещения, – в вытяжном воздуховоде или в самом помещении. Над душем брызги воды и поток пара искажают показания и сокращают срок службы датчика.
    2. ②: контроллер пересчитывает сигнал в проценты по своим настройкам. Если в датчике 0–10 V соответствует 0–100 % RH, а в контроллере введён другой диапазон (или другой тип сигнала), одна и та же влажность для контроллера выглядит иначе, и вентилятор ускоряется не тогда. Кроме того, токовый выход 0–20 mA, подключённый к высокоомному входу 0–10 V, поднимает напряжение до своего предела – контроллер почти всегда видел бы максимум. Тип и диапазон выхода согласуйте ещё до пуска.
    3. ③: если порог ниже обычной влажности помещения, вентилятор всё время работает на максимуме – шум и теплопотери, а после душа уже нет «резерва» для ускорения. Задайте порог выше обычного уровня и уточните его по сезону; минимальную скорость оставьте для постоянной вентиляции.
    4. ④: EC-вентилятор плавно управляется сигналом 0–10 V напрямую от датчика-контроллера. Если всё же коммутируете нагрузку 230 V контактом реле, его допустимый индуктивный ток должен быть больше тока вентилятора, а более мощные нагрузки подключайте через контактор. Цепь влажного помещения должна иметь защиту от токов утечки IΔn ≤ 30 mA.
    ⚠ Схема носит рекомендательный характер. Подключение датчика, контроллера, вентилятора и питания проверяйте по инструкции производителя и проекту. Монтаж выполняет и несёт за него ответственность квалифицированный электрик. UAB «Elektrotechnikos sprendimai» не несёт ответственности за подключение и возможные ошибки.

    FAQ

    Kibirkštis: Чем отличается преобразователь от датчика-контроллера, если у обоих есть выход 0–10 V?

    Fazė: 0–10 V преобразователя просто отражает измеренную температуру или влажность – решение принимает контроллер. 0–10 V датчика-контроллера – это уже рассчитанный управляющий сигнал по заданным вами порогам, поэтому его можно подключать напрямую к EC-вентилятору или приводу заслонки.

    Kibirkštis: Почему датчик влажности в воздуховоде после нагревателя показывает всего 20 %?

    Fazė: При нагреве воздуха водяного пара в нём остаётся столько же, но тёплый воздух может вместить его больше – относительная влажность падает. Для управления влажностью помещения устанавливайте датчик в помещении или в воздуховоде вытяжного воздуха.

    Kibirkštis: Какой порог влажности задать для вентилятора ванной?

    Fazė: Немного выше обычной влажности этого помещения, часто 65–70 % RH. Слишком низкий порог – вентилятор работает круглые сутки, слишком высокий – зеркало долго запотевает. Летом и осенью обычная влажность в помещении выше, чем зимой, поэтому порог стоит уточнять по сезону.

    Kibirkštis: Можно ли подключить PoM-датчик с RJ45 к компьютерной сети?

    Fazė: Нет. RJ45 здесь используется только как разъём – по кабелю передаются Modbus RTU (RS485) и питание 24 V DC. Подключается к устройствам Sentera PoM или к сети Modbus по схеме производителя.

    Kibirkštis: Когда щиту нужен гигростат, а когда достаточно термостата?

    Fazė: Термостат включает обогреватель только в холод, а конденсат образуется и осенью или весной, когда влажный воздух ночью остывает ниже точки росы. Гигростат реагирует именно на влажность. Для уличных шкафов часто используют оба: термостат – от холода, гигростат – от конденсата.

    Kibirkštis: Можно ли управлять вентилятором с помощью беспроводного Zigbee-датчика?

    Fazė: Да, через хаб умного дома и умный выключатель или реле – создав сценарий «влажность выше порога → включить». Однако такое управление зависит от связи и батарей, поэтому для постоянной или критичной вентиляции надёжнее проводной датчик-контроллер.

    Источники: технические данные карточек товаров elsprendimai.eu (Sentera Controls, SONOFF, IMOU, Plastim, Taxnele и др.); документация Sentera Controls (Power over Modbus, серии датчиков T+RH); формула Магнуса для точки росы (коэффициенты 17,62 / 243,12 °C – руководство WMO CIMO, Sonntag 1990); EN ISO 13788 (оценка поверхностной влажности и конденсации); EN 16798-1 (микроклимат помещений); HD 60364-7-701 (электроустановки ванных и душевых). Проверено 2026-10-18.

    Напишите, чем хотите управлять, – подберём датчик и комплектующие

    Укажите помещение (ванная, бассейн, склад, щит), контроллер или вентилятор и напряжение питания. Предложим совместимый датчик, питание и оборудование управления – с ценой.
