Руководство по фотореле: как выбрать, где установить датчик и как подключить LED
Здесь – быстрый выбор по ситуации, матрица сравнения всех реле группы, шкала освещённости (lx), расчёт LED-нагрузки, самые частые ошибки со схемой и ответы на практические вопросы. Точные параметры – в описании каждого товара.
Значение цветов: ■ информация · ■ польза, решение · ■ ⚠ проверьте · ■ ⚡ безопасность, ошибки
Что вам нужно? Быстрый выбор
|
Ситуация |
Решение |
Где искать |
|
Простое освещение двора, входа или террасы, места в щите нет |
Настенное сумеречное реле со встроенным датчиком – включается прямо в цепь светильников |
F&F AWZ, Night-Matic 2000, ES-G02 |
|
Освещение управляется из щита, датчик можно вынести наружу |
Модульное реле DIN с выносным датчиком (IP54–IP65) на стене |
VEXEN TWR1, F&F AZ 112, GTV CZ-1 |
|
Нужно выключать свет ночью и снова включать рано утром |
Реле с суточной программой или ночным режимом экономии |
VEXEN DTWR972, Finder 11.91, Night-Matic 3000, Night-Matic 5000-3 |
|
Достаточно нескольких часов после сумерек, без настройки часов |
Настенное реле с ручкой длительности работы |
GTV CZ-2, WYL-CR-M2-SZ-01 |
|
Система 12 / 24 V: автономное, солнечное или низковольтное освещение |
Реле с универсальным питанием 12–240 V AC/DC |
SOU-1/UNI |
|
Большая нагрузка, много LED-прожекторов |
Реле 25 A или фотореле + модульный контактор |
Promfactor FRS21, 65593, kontaktoriai |
|
Управление по дневному свету: жалюзи, маркизы, реклама днём |
Реле с широким диапазоном – до 10 000 или 50 000 lx |
VEXEN VSOU-1, Eti SOU-1, VEXEN TWR923 |
|
Широкий диапазон питания для уличного реле |
Сумеречное реле со встроенным датчиком, 24–264 V AC |
ES-TS01 |
|
Вышел из строя выносной датчик реле Finder |
Запасной датчик для реле Finder 11.31, 11.41, 11.42, 11.91 |
Finder 011.02 |
Свет только тогда, когда он нужен – без перенастройки часов
Таймер не знает, что сегодня пасмурно, а ручной выключатель зависит от того, вспомнил ли кто-то. Фотореле измеряет реальную освещённость: освещение включается в сумерках и выключается на рассвете круглый год, а с суточной программой или ночным режимом ещё и гаснет тогда, когда никто не ходит.
-
Двор, дорожки, въезд: настенное реле или модульное с датчиком на северной стене.
-
Вывески и витрины: реле с ночным отключением – светит вечером и утром, а не всю ночь.
-
Улицы и стоянки: модульное реле в щите + контактор для группы LED-прожекторов.
-
Жалюзи, маркизы, реклама: реле с широким диапазоном, которое реагирует и на яркий день.
Быстрый выбор по параметрам – матрица выбора · как подключить – схема
Модульное или настенное фотореле?
Оба выполняют одну работу, отличается только то, где стоит реле и где – датчик. От этого зависят монтаж, нагрузка и то, насколько легко потом что-то изменить.
■ Модульное реле DIN с выносным датчиком
-
Реле – в сухом щите на DIN-рейке (1–2 модуля), снаружи только датчик IP54–IP65.
-
Датчик можно вынести туда, где он видит дневной свет: кабель до 50 m (AZ-112 – до 10 m).
-
Удобно сочетать с контактором, таймером, автоматами – всё в одном месте.
-
Самый широкий выбор: от 1–100 lx до 1–50 000 lx, с суточной программой, выходом 25 A, питанием 12–240 V AC/DC.
-
Нужно место в щите и отдельный кабель к датчику.
■ Настенное реле со встроенным датчиком
-
Реле и датчик в одном корпусе (IP44–IP65) – монтируется на стене, включается прямо в цепь светильников.
-
Просто: например, GTV CZ-2 подключается тремя проводами – фаза, ноль и выход на нагрузку.
-
Подходит для отдельного двора, входа, террасы, где нет щита или не хочется тянуть дополнительный кабель.
-
Место должно подходить обоим: датчику – видеть дневной свет, корпусу – быть защищённым от воды.
-
Нагрузка ограничена встроенным реле: 6–25 A, LED-пределы – по данным производителя.
Таймер и ночной режим: когда достаточно фотореле, а когда – нет
Простое фотореле держит освещение включённым всю ночь. Для вывесок, стоянок и дворов, где ночью никто не ходит, стоит выбрать реле, которое ночью выключает свет и при необходимости снова включает его рано утром:
Темнеет – свет ON
→
Ночное окно (напр., 23:00) – OFF
→
Раннее утро (напр., 05:30), ещё темно – ON
→
Светает – OFF
-
Суточная программа с часами: VEXEN DTWR972 (Lux / Night OFF / Night ON, 2 ячейки памяти) и Finder 11.91 (время выключения или выключения и включения, переход на летнее / зимнее время).
-
Ночной режим экономии без программирования: Night-Matic 3000 и Night-Matic 5000-3 – свет ночью выключается, утром выбирается ON или OFF.
-
Ограниченное время работы: GTV CZ-2 (1–9 h или до рассвета) и WYL-CR-M2-SZ-01 (1–8 h или до рассвета).
-
Внешняя блокировка: у VEXEN VSOU-1, Eti SOU-1 и SOU-1/UNI есть управляющий вход S – к нему подключается таймер или другой управляющий контакт.
Матрица выбора: все фотореле группы
В таблице – основные параметры по данным производителей. «–» означает, что производитель параметр не указывает или функции нет. LED-нагрузка – только там, где её указывает производитель.
|
Товар |
Тип |
Диапазон |
Выход / нагрузка |
Таймер / ночной режим |
IP датчика |
|
Модульные (DIN-рейка) и датчик |
|
VEXEN TWR1 |
модульное, 1 мод. |
1–100 lx |
1NO, 16 A AC1 |
– |
IP65 |
|
VEXEN TWR923 |
модульное, 1 мод. |
1–1000 / 10–10 000 lx |
1NO, 16 A AC1 |
– |
IP65 |
|
VEXEN VSOU-1 |
модульное, 1 мод. |
1–100 / 100–50 000 lx |
1CO, 16 A AC1 |
вход S (внешнее управление) |
IP56 |
|
Eti SOU-1 |
модульное, 1 мод. |
1–100 / 100–50 000 lx |
1CO, 16 A AC1 |
вход S (внешнее управление) |
IP65 |
|
SOU-1/UNI |
модульное, 1 мод. |
1–100 / 100–50 000 lx |
1CO, 16 A AC1; питание 12–240 V AC/DC |
вход S (внешнее управление) |
IP65 |
|
VEXEN DTWR972 |
модульное, 2 мод. |
1–1000 lx |
1CO, 16 A; LED 200 W |
суточная программа, Night OFF / ON |
IP54 |
|
Finder 11.91 |
модульное, 2 мод. |
2–150 lx |
1CO, 16 A AC1; LED 400 W |
суточная программа (время OFF / ON) |
IP54 |
|
F&F AZ 112 |
модульное, 1 мод. |
2–1000 lx |
1NO, 16 A AC1; LED 250 W |
– |
IP65 |
|
Promfactor FRS21 |
модульное, 2 мод. |
2–100 lx |
1CO, 25 A |
– |
IP65 |
|
GTV CZ-1 |
модульное, 2 мод. |
2–100 lx |
20 A; 4800 W |
– |
IP65 |
|
Finder 011.02 |
выносной датчик |
– |
Finder 11.31 / 11.41 / 11.42 / 11.91 |
– |
IP54 |
|
Настенные и уличные со встроенным датчиком |
|
F&F AWZ |
настенное |
2–1000 lx |
1NO, 16 A; LED 250 W |
– |
IP65 |
|
Night-Matic 2000 |
настенное |
2–30 lx |
1000 W (лампы накаливания); LED: 4 шт. × макс. 58 W |
– |
IP54 |
|
Night-Matic 3000 |
настенное |
0,5–10 lx |
1000 W (лампы накаливания); LED: до 64 W, ≤ 4 шт. |
ночной режим экономии |
IP54 |
|
Night-Matic 5000-3 |
настенное |
2–1000 lx |
2000 W (лампы накаливания); LED: до 600 W, ≤ 8 шт. |
ночной режим экономии |
IP54 |
|
GTV CZ-2 |
настенное |
3–200 lx |
6 A / 1500 W |
1–9 h или до рассвета |
IP44 |
|
WYL-CR-M2-SZ-01 |
настенное |
3–500 lx |
1200 W |
1–8 h или до рассвета |
IP44 |
|
HOROZ 0890010001 |
настенное |
5–15 lx |
6 A / 1000 W |
– |
IP44 |
|
ES-G02 |
настенное |
ON 10–100 / OFF 40–250 lx |
10 A |
– |
IP44 |
|
ES-G03 |
уличное, настенное |
ON ~10 / OFF ~40 lx (фиксированные) |
10 A |
– |
IP65 |
|
65593 |
настенное |
ON 10–50 / OFF 50–100 lx |
25 A |
– |
IP44 |
|
ES-TS01 |
уличное, настенное |
не указан |
1NO, 16 A AC1; питание 24–264 V AC |
– |
– |
Пороги «ON / OFF» – отдельные пороги включения и выключения. Для настенных реле указан IP всего корпуса. Перед покупкой всегда проверяйте описание конкретного товара.
Сколько это люкс? Шкала освещённости и рекомендуемые пороги
Люкс (lx) – единица освещённости. Глаз воспринимает её логарифмически, поэтому разница между 1 и 10 lx кажется примерно такой же, как между 1000 и 10 000 lx. Ориентировочные уровни:
~1 lx
Глубокие сумерки
конец гражданских сумерек – около 3,4 lx
~10 lx
Сумерки
время включать дворовое и уличное освещение
~100 lx
Очень тёмный день
сильная облачность, гроза
~1000 lx
Пасмурный день
дневной свет без солнца
10 000+ lx
Светлый день
10 000–25 000 lx, прямое солнце – до 100 000 lx
Какой порог установить
|
Двор, дорожки, улица, въезд |
5–20 lx |
Включает, когда действительно стемнело, – без лишних часов. |
|
Витрины, вывески, реклама |
30–80 lx |
Включает раньше, пока ещё светловато, – вывеска видна в сумерках. |
|
Управление по дневному свету (жалюзи, маркизы) |
> 1000 lx |
Нужно реле с диапазоном 10 000 или 50 000 lx. |
Какой диапазон охватывают реле (логарифмическая шкала 0,1–100 000 lx)
0,1110100100010 000100 000
lx
Зелёная полоса – двор (5–20 lx), оранжевая – витрины (30–80 lx).
На практике: начните примерно с 10 lx, понаблюдайте несколько вечеров и подкорректируйте. Допуск датчика может быть большим (например, VEXEN TWR1 – ±35 %), поэтому шкала ручки – ориентир, а не измерительный прибор.
LED-нагрузка: почему реле 16 A не потянет 16 A LED-прожекторов
Номинальный ток реле (например, 16 A AC1) относится к активной, резистивной нагрузке. У драйверов LED-светильников на входе стоит конденсатор, который в момент включения заряжается коротким, но очень большим импульсом тока. Импульсы нескольких драйверов складываются, контакт реле искрит, изнашивается и может привариться – тогда освещение больше не выключается. Поэтому производители указывают LED-нагрузку отдельно, и она намного меньше.
Как считать: сложите мощность всех светильников и сравните её с указанной производителем нагрузкой LED (а не со значением AC1). Например, 6 LED-прожекторов × 50 W = 300 W. С AZ-112 (LED 250 W) – превышено, нужен контактор. С Finder 11.91 (LED 400 W) – укладывается, но если планируете расширение или драйверы прожекторов имеют большой пусковой ток, ставьте контактор сразу. Помните: 16 A × 230 V = 3680 W действует только для нагрузки AC1 – LED-предел AZ-112 в 250 W – это всего ~1,1 A. При превышении предела фотореле управляет только катушкой модульного контактора, а контактор подбирается по указанной его производителем ламповой / LED-нагрузке.
|
Товар |
LED-предел производителя |
Другие данные |
|
VEXEN DTWR972 |
LED 230 V (> 5 W): 200 W |
пусковой ток до 50 A, 20 ms |
|
F&F AZ 112 |
LED 250 W |
лампы накаливания 2000 W |
|
F&F AWZ |
LED 250 W |
лампы накаливания 4000 W |
|
Finder 11.91 |
LED 400 W |
пиковый ток включения 120 A, 5 ms |
|
Night-Matic 2000 |
4 шт. × макс. 58 W (C ≤ 88 µF) |
лампы накаливания 1000 W |
|
Night-Matic 3000 |
до 64 W, не более 4 шт. |
ёмкостная нагрузка до 88 µF |
|
Night-Matic 5000-3 |
< 2 W – 100 W; > 2 W – 300 W; > 8 W – 600 W; ≤ 8 шт. |
ёмкостная нагрузка до 176 µF |
|
Eti SOU-1 |
LED-предел не указан |
16 A AC1, пусковой ток 30 A (< 3 s) |
Если производитель не указывает LED-предел, для больших LED-групп всегда используйте контактор.
⚠ Что проверить перед покупкой
KibirkštisПеред покупкой фотореле я всегда проверяю эти вещи – иначе приходится ехать на объект второй раз.
|
Что проверить |
Почему это важно |
|
Где будет реле |
В щите – модульное DIN с выносным датчиком; на стене – настенное со встроенным датчиком и подходящим IP. |
|
Диапазон чувствительности (lx) |
Для двора хватает до 100 lx; для витрин – минимум до 100 lx; для управления по дневному свету – 10 000–50 000 lx. |
|
LED / ламповая нагрузка |
Смотрите LED-предел производителя, а не 16 A AC1. При превышении – контактор. |
|
Выход: NO или CO |
1NO – простое включение. 1CO (переключающий) позволяет управлять и обратной логикой или сигналом. |
|
Таймер / ночной режим |
Нужно ли выключать свет ночью? Если да – суточная программа, ночной режим или вход S. |
|
IP датчика и длина кабеля |
Снаружи – IP54 или выше. Кабель до 50 m (AZ-112 – до 10 m). |
|
Напряжение питания |
230 V AC, 110–240 V AC, 12–240 V AC/DC или 24–264 V AC – по вашей системе. |
|
Рабочая температура |
Например, FRS21 – −5…+40 °C (только для отапливаемого щита), TWR923 – −35…+75 °C. |
✗ Самые частые ошибки
|
Ошибка |
Последствие |
|
На датчик попадает свет управляемых светильников |
Реле само себя выключает и снова включает – освещение мигает вечером и утром. |
|
Датчик направлен на юг или в сторону дороги |
Солнце или фары автомобилей выключают освещение не вовремя. |
|
Слишком высокий порог (например, 100 lx для двора) |
Освещение включается ещё засветло и горит без нужды. |
|
Группа LED-прожекторов прямо на реле с превышением LED-предела |
Контакт приваривается – свет больше не выключается, реле приходится менять. |
|
Модульное реле (IP20) в уличной коробке или во влажном месте |
Влага, конденсат, коррозия – реле выходит из строя. |
|
Кабель в настенное реле введён сверху |
Вода стекает по кабелю в корпус. |
|
Finder 011.02 подключают к старым реле 11.01 или 11.71 |
Несовместимо – реле не будет работать. |
|
Линию датчика прокладывают слаботочным проводом рядом с кабелями 230 V |
⚡ У некоторых реле цепь датчика не отделена от сети – на проводах может быть опасное напряжение. |
Как главные ошибки выглядят на практике – смотрите схему.
⚡ Безопасный монтаж – совет Fazė
-
Перед монтажом отключите цепь и проверьте отсутствие напряжения.
-
Защитите группу освещения автоматическим выключателем по кабелю; если производитель указывает значение – соблюдайте его (например, Steinel NightMatic 2000 / 3000 – 10 A).
-
Кабель датчика прокладывайте как цепь 230 V: снаружи – H05RR-F или лучше, внутри – H05VV-F или лучше (инструкция DTWR972).
-
Модульное реле – только в сухом щите (IP20); снаружи монтируется только датчик или настенное реле с подходящим IP, кабель – снизу.
-
LED-группы, превышающие LED-предел производителя, подключайте через модульный контактор.
-
Подключение к сети 230 V выполняет квалифицированный электрик.

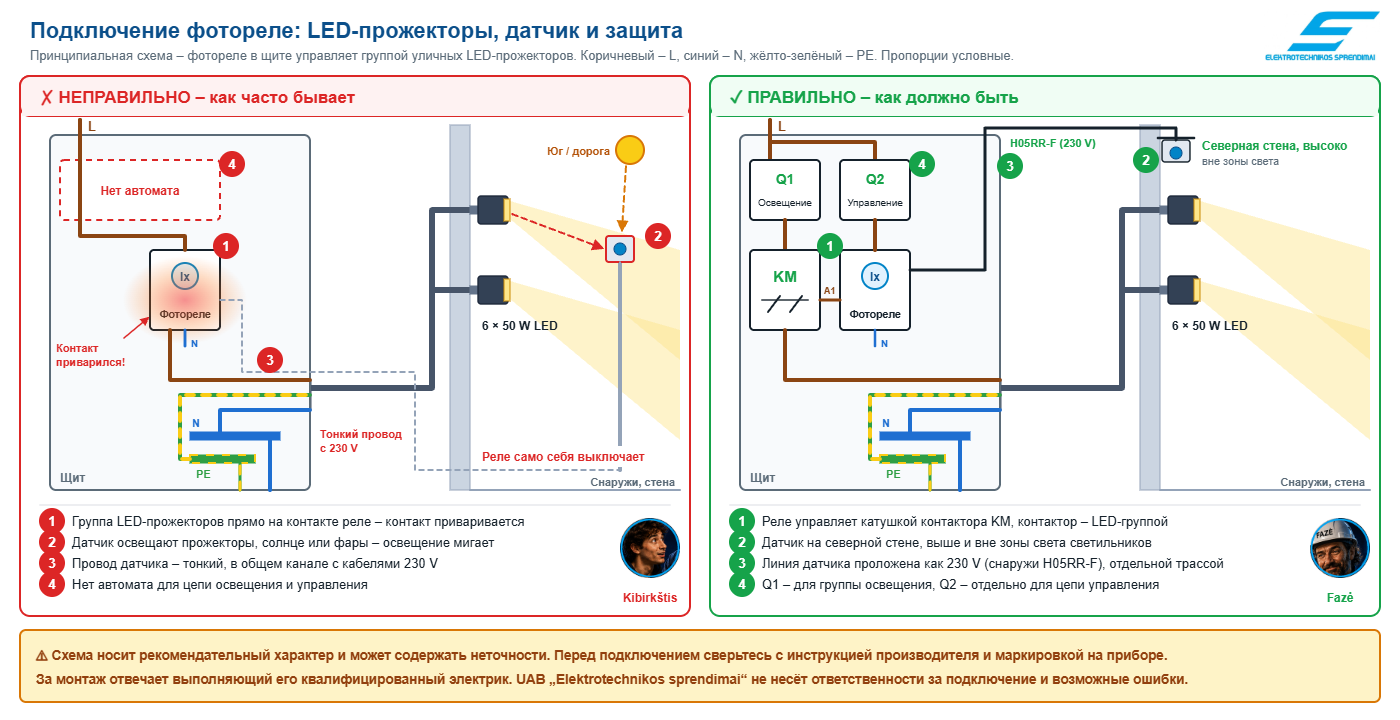

Схема: подключение фотореле – неправильно и правильно
Схема. Фотореле, датчик и группа LED-прожекторов. Самые частые проблемы с фотореле – приваренный контакт, мигающее освещение и неправильно проложенная линия датчика. Слева – как часто делают, справа – как должно быть. Цифры на схеме соответствуют пояснениям под ней.
KibirkštisПовесил шесть LED-прожекторов на фотореле 16 A – через месяц свет перестал выключаться, а до этого вечерами мигал. В чём дело?
FazėСразу две вещи. Пусковой ток LED приварил контакт реле – для такой группы реле должно управлять катушкой контактора. А мигало потому, что датчик видит твои прожекторы. Перенеси его на северную стену, повыше и за пределы зоны света.
☝ Нажмите на схему – откроется увеличенная версия.
⚠ Схема носит рекомендательный характер и может содержать неточности. Перед подключением сверьтесь с инструкцией производителя и маркировкой на приборе.
За монтаж отвечает выполняющий его квалифицированный электрик. UAB „Elektrotechnikos sprendimai“ не несёт ответственности за подключение и возможные ошибки.
Почему так – пояснение по номерам на схеме
1LED-нагрузка и контакт реле
✗ Группа LED-прожекторов прямо на контакте реле → ✓ Реле управляет катушкой контактора, контактор – LED-группой
Почему: 16 A AC1 означает активную (резистивную) нагрузку – это категория AC-1 по IEC 60947-4-1. Входной конденсатор драйвера LED в момент включения создаёт импульс тока, который может в сотни раз превышать номинальный ток, но длится меньше 1 ms (Schneider Electric, Electrical Installation Guide). Импульсы нескольких драйверов складываются, контакт искрит и может привариться. Поэтому производители ограничивают LED-нагрузку отдельно: AZ-112 – 250 W, DTWR972 – 200 W (пусковой ток до 50 A, 20 ms), Finder 11.91 – 400 W, хотя контакт у всех – 16 A. Катушка контактора для реле – малая нагрузка, а сам контактор подбирается по указанной его производителем ламповой / LED-нагрузке.
2Место датчика
✗ Датчик освещается прожектором, направлен на юг или на дорогу → ✓ Северная стена, выше и за пределами зоны света светильников
Почему: Фотореле работает по замкнутому контуру: датчик видит не только дневной свет, но и свет управляемых им светильников. Если включившийся прожектор освещает датчик выше порога выключения, реле выключает свет, становится темно – снова включает. Гистерезис и задержка (например, у TWR1 – около 2 min, у AZ-112 – около 10 / 20 s) только замедляют мигание, но не устраняют его. В даташите Finder также указано, что свет светильников не должен влиять на датчик. На северной стене на датчик не попадает прямое солнце и фары автомобилей, поэтому он измеряет общую освещённость.
3Кабель датчика
✗ Тонкий слаботочный провод в общем канале с кабелями 230 V → ✓ Линия датчика прокладывается как 230 V, отдельной трассой
Почему: Не у всех фотореле цепь датчика отделена от сети: у Finder 11.91 изоляция между питанием и датчиком – 2000 V AC, а у DTWR972 (Hugo Müller paladin 972) гальванической развязки нет – на проводах датчика может быть сетевой потенциал. По IEC 60364-5-52 (528.1) цепи разных диапазонов напряжения в общем канале или кабеле допускаются, только если все проводники изолированы на наибольшее имеющееся напряжение. Поэтому линию датчика прокладывайте как 230 V: снаружи – кабелем H05RR-F или лучше, внутри – H05VV-F или лучше, до 50 m (AZ-112 – до 10 m). Отдельная трасса от силовых кабелей к тому же снижает риск наведённых помех.
4Защита
✗ Реле и LED-группа без собственного автомата → ✓ Для группы освещения – автомат по кабелю, для цепи управления – отдельный
Почему: Автоматический выключатель защищает кабель от перегрузки и короткого замыкания, поэтому подбирается по сечению кабеля и способу прокладки (IEC 60364-4-43). Без собственной защиты короткое замыкание в светильнике или в линии датчика может повредить реле и тонкие провода управления. Если производитель указывает конкретное значение – соблюдайте его: в данных Steinel NightMatic 2000 и 3000 указан автомат 10 A. Отдельный автомат цепи управления позволяет безопасно обслуживать реле и контактор, не отключая весь щит.
Часто задаваемые вопросы
Спрашивает Kibirkštis – молодой любознательный электрик, который не боится спросить то, о чём другие молчат. Отвечает Fazė – опытный инженер.
KibirkštisСколько люкс выставить для двора?
FazėОбычно достаточно 5–20 lx – освещение включается, когда действительно стемнело. Для витрин и вывесок – 30–80 lx, чтобы включалось раньше. Начни примерно с 10 lx, понаблюдай несколько вечеров и подкорректируй: шкала ручки ориентировочная, допуск датчика может быть ±35 %.
KibirkštisМодульное или настенное – какое выбрать?
FazėЕсли освещение идёт через щит и датчик можно вынести в хорошее место – модульное DIN с выносным датчиком: удобно сочетать с контактором и таймером. Если это один двор или вход без щита – настенное со встроенным датчиком, включаемое прямо в цепь светильников.
KibirkštisПочему освещение вечером мигает?
FazėПочти всегда датчик видит свои светильники: свет включается, освещает датчик, реле его выключает – и так по кругу. Перенеси датчик за пределы зоны света, лучше на северную стену, и проверь, не слишком ли высок порог (
схема, пункт 2).
KibirkštisМожно ли подключать LED-светильники прямо к фотореле?
FazėМожно, пока не превышен указанный производителем LED-предел – например, AZ-112 и AWZ – 250 W, Finder 11.91 – 400 W, NightMatic 2000 – 4 светильника. Для большей группы или если предел не указан – реле управляет катушкой модульного контактора.
KibirkštisКак сделать, чтобы ночью свет выключался?
KibirkštisЗаменяет ли фотореле датчик движения?
FazėНет – фотореле реагирует на свет, а не на людей. Частое сочетание: фотореле разрешает освещение только в темноте, а
датчик движения включает его, когда кто-то проходит. Многие датчики движения и сами имеют настройку порога освещённости.
KibirkštisЕсть ли фотореле для системы 12 V или 24 V?
FazėДа –
SOU-1/UNI питается от 12–240 V AC/DC. Его контакт 1CO коммутирует до 250 V AC / 24 V DC; для нагрузки DC производитель указывает до 384 W. Для солнечных и автономных систем это самое простое решение.
KibirkštisПомогаете ли подобрать реле для объекта?
FazėДа. Пришлите список светильников, их мощность и нужную логику работы – подберём реле, контактор и защиту и подготовим предложение.
Свяжитесь с нами.
Источники
Данные производителей и нормы, использованные в этом руководстве. Проверено 2026-10-07.
Фотореле, контактор и защита – одним заказом
Модульные и настенные фотореле, запасные датчики, контакторы и автоматические выключатели – в одном месте. Пришлите список светильников и нужную логику работы: подберём совместимые компоненты и подготовим предложение. Нужной модели нет в каталоге? Часть товаров поставляем под заказ.
Получить предложение
