Гид по замкам: как подобрать замок для электрощита или шкафа
Здесь – быстрый выбор по ситуации, механизмы запирания, типы ключей от простого до электронного, как измерить перед покупкой, материалы для помещений и улицы, схема с пояснениями, типичные ошибки и ответы на вопросы.
Значение цветов: ■ информация · ■ польза, решение · ■ ⚠ проверьте · ■ ⚡ безопасность, ошибки
Что вам нужно? Быстрый выбор
|
Ситуация |
Решение |
Где искать |
|
Шкаф учёта частного или многоквартирного дома (SP1, AS, AAS) |
Замок под трёхгранный ключ с резьбой M24; ключ подбирайте по размеру трёхгранника |
Замок T10, Ключи |
|
Пластиковый щиток учёта PP3 |
Оригинальный замок PP3: под трёхгранный ключ или ручка с ключом |
PPA01, PPA05 |
|
Транзитный или распределительный шкаф с ключом-полумесяцем |
Замок под ключ-полумесяц и подходящий ключ |
Ключи |
|
Металлический щит в помещении – открывать могут только свои |
Замок CAM с цилиндровым ключом, длина по толщине дверцы |
Таблица длин |
|

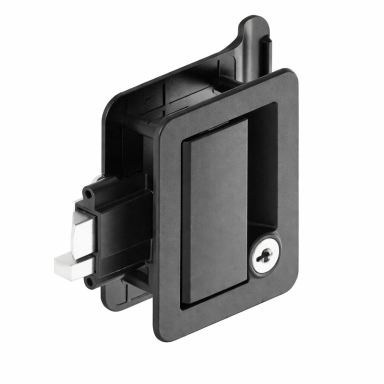

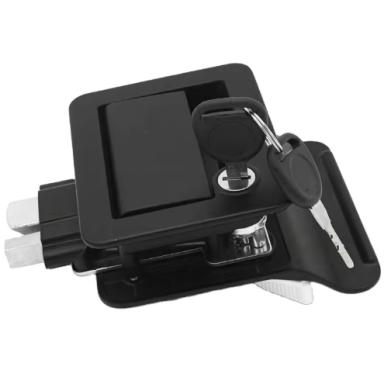

Щит, который открывают часто, ключ не нужен |
Нажимной поворотный замок без ключа |
С ручкой |
|
Уличный шкаф: дождь, пыль, мороз |
Компрессионная ручка с уплотнителем или CAM с защитной крышкой; корпус – нержавеющая сталь или цинковый сплав с покрытием |
Компрессионная, С крышкой |
|
Высокие или широкие двери, которые прогибаются и болтаются |
Штанговая (трёхточечная) система – дверь прижимается в нескольких местах |
Штанговая, Электронная 3-точечная |
|
Нужно дополнительно запирать навесным замком |
Замок с проушиной 9 мм |
Серебристый, Чёрный |
|
Серверный, телекоммуникационный или удалённый шкаф – важно, кто открывал |
Электронный замок с электронным ключом и журналом событий |
Электронные, Без ручки |
|
Коррозионная среда: побережье, фермы, мойки |
Замок из нержавеющей стали |
Под шестигранный ключ, 304 AISI |
Правильно подобранный замок – меньше повторных выездов на объект: дверца закрывается без зазора, не болтается и не открывается от вибрации, ключ подходит с первого раза, а посторонний не получит доступ к токоведущим частям.
Как запирается: 5 механизмов
Принцип у всех замков одинаковый – язычок или штанга за дверцей заходит за раму. Различается то, насколько сильно прижимается дверца и в скольких точках она фиксируется.

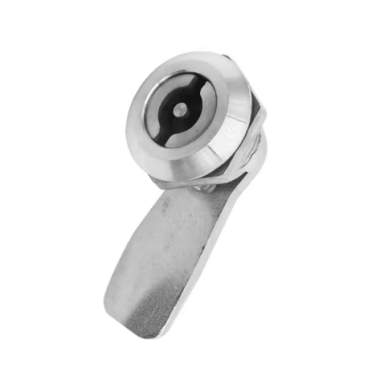

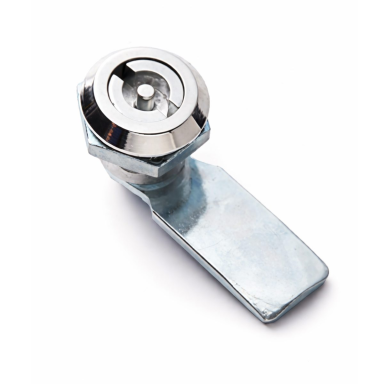

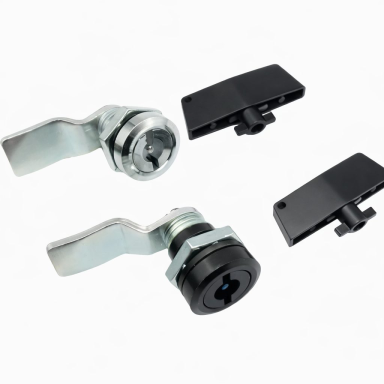

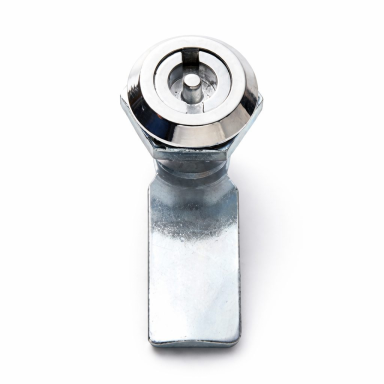

CAM (четвертьоборотный)
Как работает: При повороте ключа или ручки на 90° (у некоторых – на 180°) язычок заходит за раму.
Где подходит: Для большинства щитов учёта и распределительных щитов, шкафчиков.
⚠ Дополнительно дверцу не прижимает – если важна герметичность (IP54 и выше), выбирайте компрессионный.

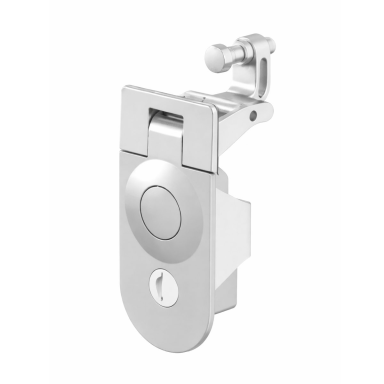

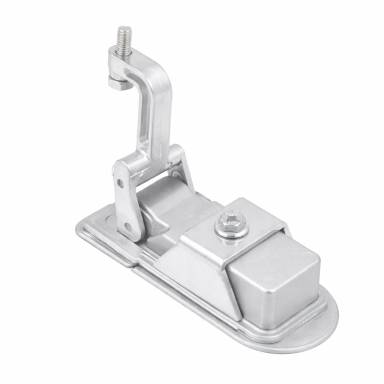

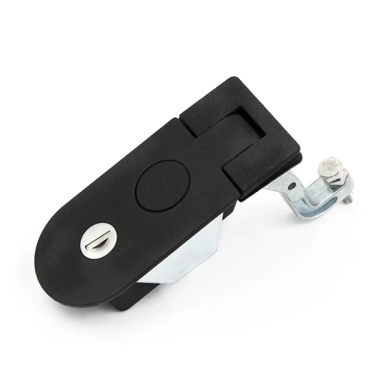

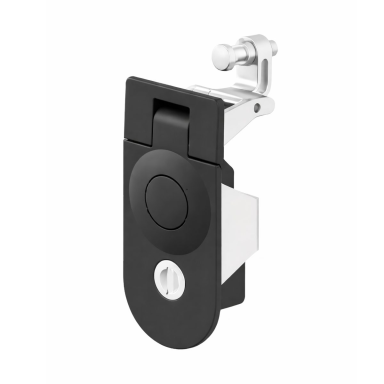

Компрессионный
Как работает: При повороте язычок не только заходит за раму, но и притягивает дверцу к уплотнителю.
Где подходит: Для уличных, влажных и пыльных сред.
⚠ Преимущество даёт только при наличии уплотнителя на дверце.

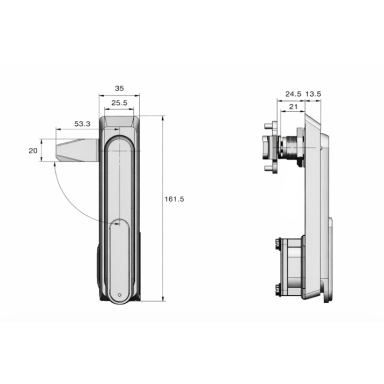

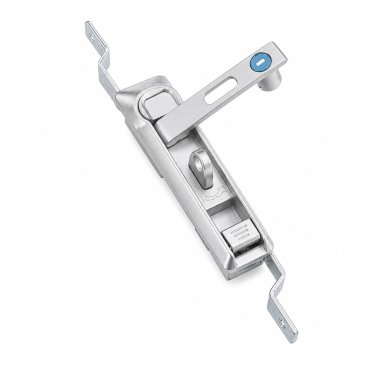

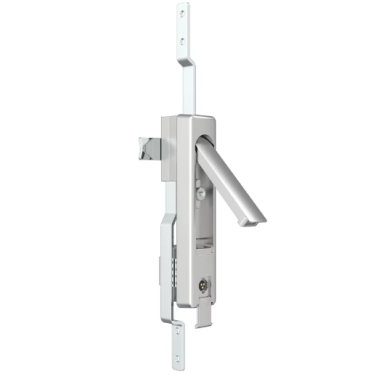

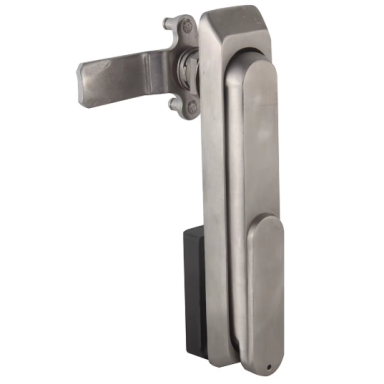

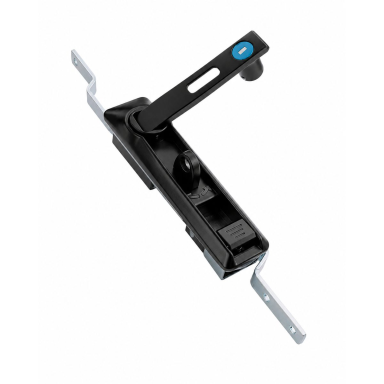

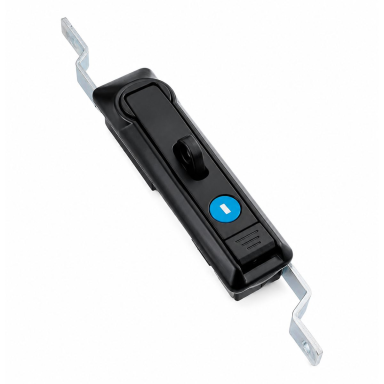

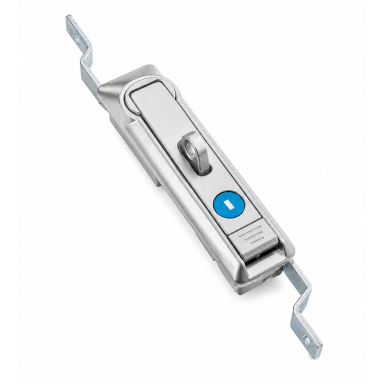

Ручка со штангами
Как работает: Ручка управляет штангами, которые фиксируют дверь сверху, снизу и у ручки (3 точки).
Где подходит: Для высоких напольных шкафов и двустворчатых дверей.
⚠ Длину штанг и направляющие согласуйте с конструкцией шкафа.
С проушиной под навесной замок
Как работает: У замка есть проушина, на которую вешается навесной замок или пломба.
Где подходит: Когда нужен дополнительный ключ или контроль пломбой.
⚠ Дужка навесного замка должна быть тоньше отверстия проушины 9 мм.

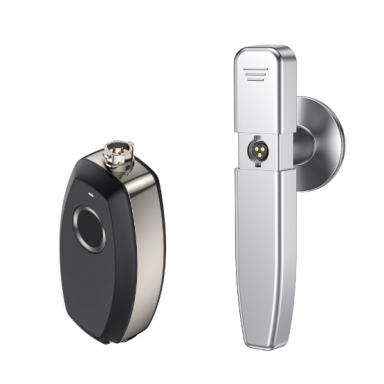

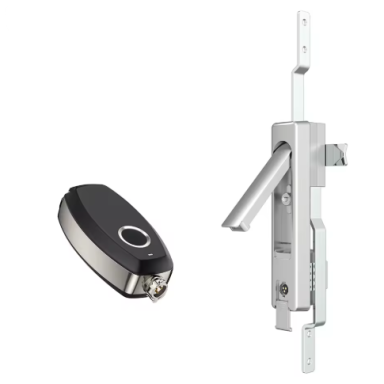

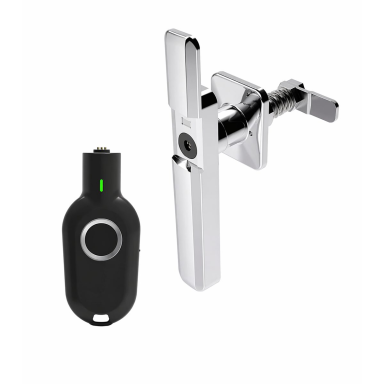

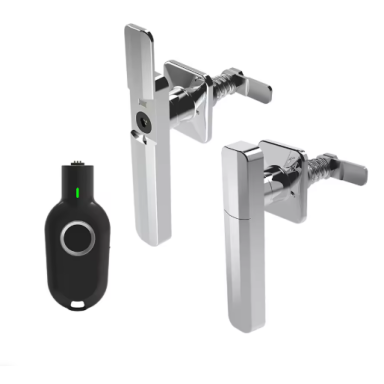

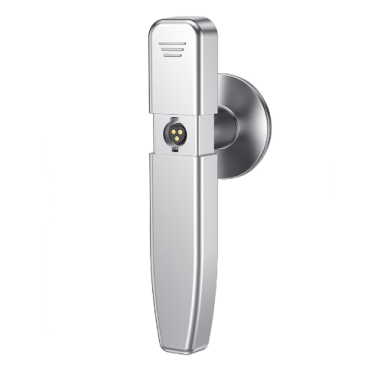

Электронный
Как работает: Открывается электронным ключом или через приложение; в пассивных замках батареи нет – питание даёт ключ.
Где подходит: Для серверных, телекоммуникационных, удалённых шкафов и шкафов с большим числом пользователей.
⚠ Права и список ключей необходимо администрировать.
Какой ключ? Простой или умный
Уровень защиты замка в основном определяется типом ключа. От самого простого до самого умного:

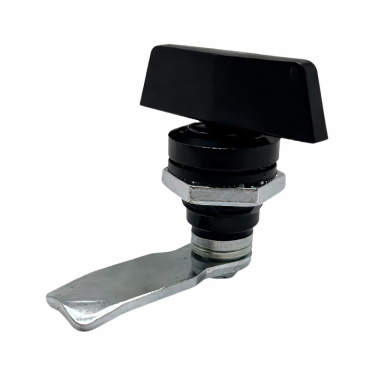

1Ручка (ключ не используется)
Ручка – защищает только от самопроизвольного открывания.
→
2Технический ключ
Трёхгранный, квадратный, «двойная бородка», полумесяц – стандартные ключи, купить их может любой. Защищают от случайного открывания.
→
3Цилиндровый ключ
Нестандартный ключ – случайный человек не откроет. Это не замок высокой степени защиты, но значительно надёжнее технического ключа. Можно заказать комплект с одинаковым ключом для нескольких замков.
→
4Электронный ключ
Права для каждого ключа, журнал событий, потерянный ключ можно отключить.
|
Ключ |
Защита |
Где чаще всего |
|
Трёхгранный (чаще всего 8–10 мм) |
Техническая |
Шкафы учёта, распределительные щиты, этажные щиты |
|
Полумесяц |
Техническая |
Транзитные и распределительные шкафы |
|
«Двойная бородка», квадратный, шестигранный, крестовой, U-образный |
Техническая |
Промышленные щиты, корпуса, шкафы оборудования |
|
Цилиндровый (индивидуальный) |
Персональная |
Щиты, которые может открывать только ответственное лицо |
|
Электронный |
Персональная + контроль |
Серверные, телекоммуникационные и удалённые шкафы |
⚠ «Без ключа» в названии товара означает, что ключ в комплект не входит – подберите его отдельно по размеру. Трёхгранные ключи 8,5 мм, 9 мм и 10 мм не взаимозаменяемы.
ANSI Grade у замков CAM – заявленный производителем класс по ANSI/BHMA A156.11 (замки для шкафов): Grade 1 – наивысший по числу циклов и прочности язычка.
Как измерить перед покупкой
Перед заказом снимите старый замок и измерьте:
AТолщину дверцы (листа металла) – от неё зависит длина цилиндра.
BФорму и размеры отверстия – круглое с лыской (D-образное), квадратное или прямоугольное для врезных ручек.
CРасстояние от внутренней стороны дверцы до края рамы – на столько должен доставать язычок.
DУгол поворота при отпирании (90° или 180°) и сторону, в которую поворачивается язычок.
EТип и размер ключа – если оставляете имеющиеся ключи.

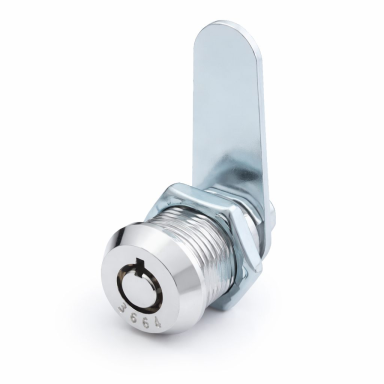

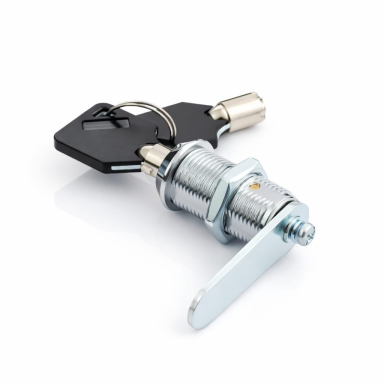

Замки CAM с цилиндром – длины
Более длинный цилиндр – для более толстых дверец или когда язычок нужно опустить глубже. Слишком короткий – гайка накручивается лишь на несколько витков или язычок не достаёт до рамы; слишком длинный – язычок оказывается слишком глубоко, не прижимает раму, и дверца будет болтаться. Точный диапазон толщины дверцы проверяйте в карточке товара.
Для помещения или улицы: материал и герметичность
|
Материал |
Подходит |
Не подходит |
|
● Нержавеющая сталь (304) |
На улице, во влажных и коррозионных средах (на побережье и в хлоридной среде – лучше 316) |
— |
|
● Цинковый сплав (хромированный, чёрный) |
Для щитов в помещении, шкафов под навесом |
Для длительного воздействия соли, химикатов или навоза |
|
● Пластик |
Для пластиковых коробок, лёгкого использования |
Для металлических шкафов, частого открывания |
Сам замок не обеспечивает IP щита – герметичность определяется уплотнителем дверцы и тем, есть ли у замка собственная прокладка или крышка. Для уличного шкафа выбирайте замок с уплотнителем и указанной степенью защиты IP54 или выше; лучше всего – компрессионный.
⚠ Что проверить перед покупкой
|
Что |
Почему |
|
Принадлежит ли щит оператору сети или опломбирован ли он |
Замок такого щита самовольно не меняйте – согласуйте с оператором сети (например, ESO) |
|
Толщина дверцы и длина цилиндра |
Иначе замок не затянется или дверца будет болтаться |
|
Форма и размер отверстия |
D-образное или квадратное отверстие не даёт замку проворачиваться вместе с ключом |
|
Тип и размер ключа |
Трёхгранные ключи 8,5 мм, 9 мм и 10 мм не взаимозаменяемы |
|
Угол и сторона отпирания |
У левых и правых дверец язычок поворачивается в противоположные стороны |
|
Среда: помещение или улица |
На улице – нержавеющая сталь, уплотнитель, лучше всего компрессионный механизм |
|
Входит ли ключ в комплект |
«Без ключа» – закажите ключ вместе с замком |
KibirkštisВзял замок 20 мм «на глаз», а язычок еле достаёт до рамы. Что делать?
FazėСначала измерьте дверцу и расстояние до рамы (A и C). Если язычок изогнутый, при его переворачивании меняется смещение, и он может заходить глубже. Если всё равно не хватает – берите более длинный цилиндр.
✗ Типичные ошибки
|
Ошибка |
Последствие |
Как избежать |
|
Цилиндр подобран «на глаз» |
Дверца будет болтаться или замок не затянется |
Измерьте A и C |
|
Куплен трёхгранный ключ не того размера |
Ключ проворачивается вхолостую или не входит |
Проверьте размер трёхгранника |
|
Круглое отверстие без лыски |
Замок проворачивается вместе с ключом |
Используйте D-образное отверстие или фиксирующую шайбу |
|
Замок для помещений в уличном шкафу |
Ржавчина, заклинивание цилиндра, вода в щите |
Нержавеющая сталь, уплотнитель, крышка |
|
Технический ключ там, где нужна защита от посторонних |
Щит открывает любой, у кого есть стандартный ключ |
Цилиндровый или электронный ключ |
|
⚡ Замок меняют в щите под напряжением, сверлят без защиты |
Металлическая стружка на шинах и клеммах – опасность короткого замыкания |
Отключите напряжение или закройте оборудование, удалите стружку |
⚡ Безопасный монтаж – совет Fazė
-
Если при открытой дверце токоведущие части доступны (нет внутренней крышки IP2X), дверца должна открываться только ключом или инструментом.
-
Меняйте замок при снятом напряжении; если это невозможно, работу выполняет квалифицированный электрик, закрыв токоведущие части изолирующими средствами. Соберите стружку после сверления.
-
Не меняйте замки опломбированных шкафов учёта и шкафов, принадлежащих оператору сети, без согласия оператора сети.
-
Замок не должен мешать быстрому доступу к главному выключателю, если этого требует порядок аварийного отключения на объекте.
-
При ремонте оборудования замок щита не является LOTO – место отключения энергии блокируйте замком безопасности.
☝ Elsprendimai.eu рекомендует
Схема: замок CAM в дверце – неправильно и правильно
KibirkštisЗамок заперт, но дверца всё равно болтается и открывается от вибрации. Почему?
FazėПосмотри на схему: слева – четыре типичные ошибки, справа – как должно быть. Чаще всего виноваты длина цилиндра и язычок, не достающий до рамы.
☝ Нажмите на схему – откроется увеличенная версия.
⚠ Схема носит рекомендательный характер и может содержать неточности.
Перед монтажом сверьтесь с инструкцией производителя и размерами товара. За монтаж отвечает выполняющий его квалифицированный специалист. UAB «Elektrotechnikos sprendimai» не несёт ответственности за монтаж и возможные ошибки.
Почему так – пояснения по номерам на схеме
✗ Неправильно
1Слишком короткий цилиндр: гайка накручивается лишь на несколько витков и ослабевает.
2Язычок не достаёт до рамы: остаётся зазор, дверца открывается от вибрации.
3Круглое отверстие: корпус замка проворачивается вместе с ключом.
4Без уплотнителя и крышки: вода и пыль попадают в цилиндр и щит.
✓ Правильно
1Цилиндр подобран по толщине дверцы – гайка накручивается на всю резьбу.
2Язычок заходит за край рамы – дверца держится надёжно.
3D-образное отверстие: лыска не даёт корпусу проворачиваться.
4Прокладка под фланцем и крышка – цилиндр и щит остаются сухими.
Вопросы и ответы
KibirkštisКакого размера трёхгранный ключ подходит для шкафа учёта?
FazėЧаще всего 8–10 мм, но это зависит от замка. Проверьте имеющийся ключ или карточку замка – мы продаём ключи 8,5 мм, 9 мм и 10 мм.
KibirkštisЧто означает «без ключа» в названии товара?
FazėКлюч в комплект не входит. Закажите ключ отдельно – он должен соответствовать типу и размеру замка.
KibirkštisМожно ли одним ключом открывать несколько замков?
FazėДа – технические ключи подходят ко всем замкам того же типа и размера. Чтобы цилиндровые замки открывались одним ключом, закажите комплект с одинаковым ключом.
KibirkštisЧем компрессионный замок лучше обычного CAM?
FazėОн не только запирает, но и прижимает дверцу к уплотнителю – поэтому подходит для уличных и влажных шкафов.
KibirkštisНужно ли электронному замку питание?
FazėПассивным замкам – нет: питание даёт электронный ключ. Перед покупкой уточните, как управляются ключи и права доступа.
KibirkštisМогу ли я сам заменить замок шкафа учёта?
FazėЕсли шкаф ваш – да, соблюдая требования безопасности. Если шкаф опломбирован или принадлежит оператору сети – сначала согласуйте с ним.
Источники
-
LST EN 60529 – степени защиты, обеспечиваемые оболочками (коды IP)
-
LST HD 60364-4-41 (IEC 60364-4-41) – защита от поражения электрическим током
-
ANSI/BHMA A156.11 – замки для шкафов (Cabinet Locks)
-
Технические данные производителей и поставщиков, карточки товаров elsprendimai.eu
Рекомендации общего характера – окончательные размеры определяются производителем замка и конструкцией шкафа. Проверено 2026-10-15.
